TUNER FM A LAMPES

J'ai retrouvé ce montage en feuilletant des anciennes revues "RADIO-PLANS"...!

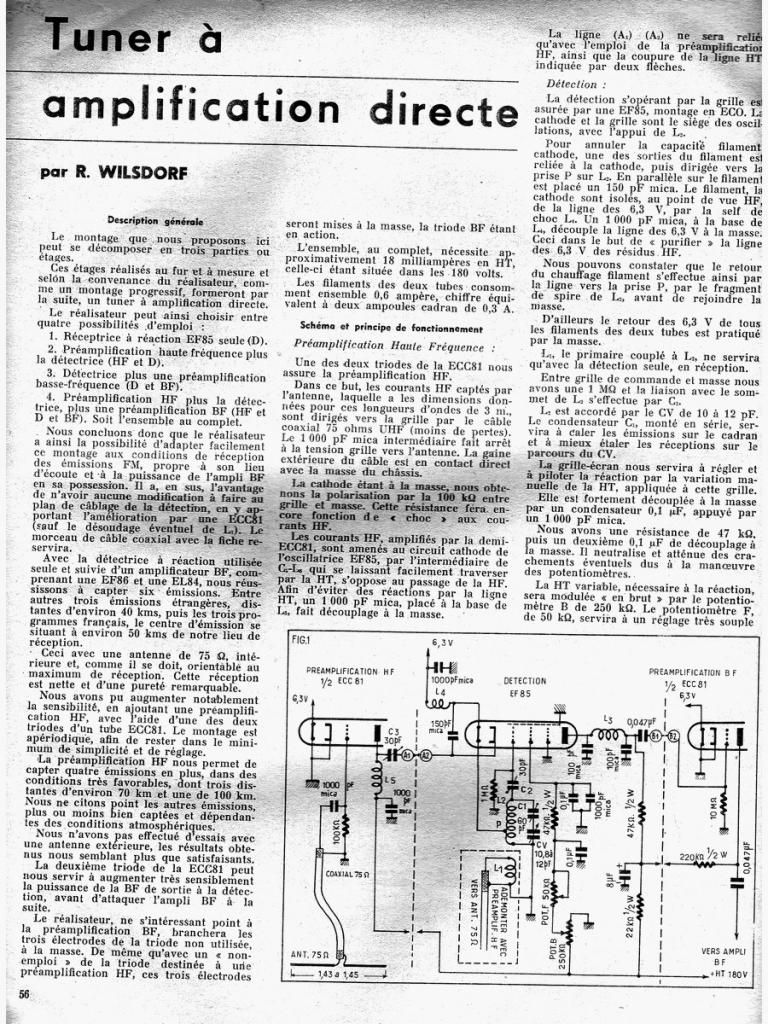

Dans celle de Décembre 1966 il y a cette description d'un tuner FM à lampes à amplification directe:

Le montage est très simple, les bobinages faciles à réaliser, une réalisation à la portée de tous ceux qui veulent réaliser un montages à tubes!

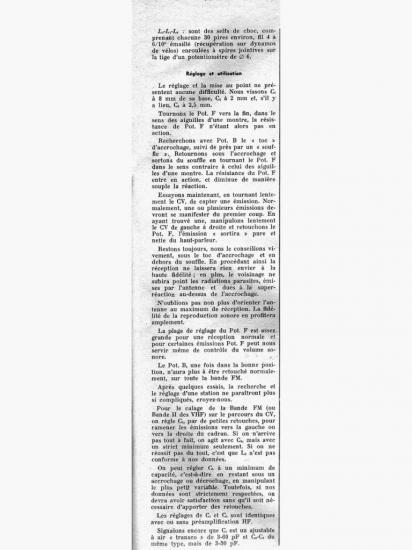

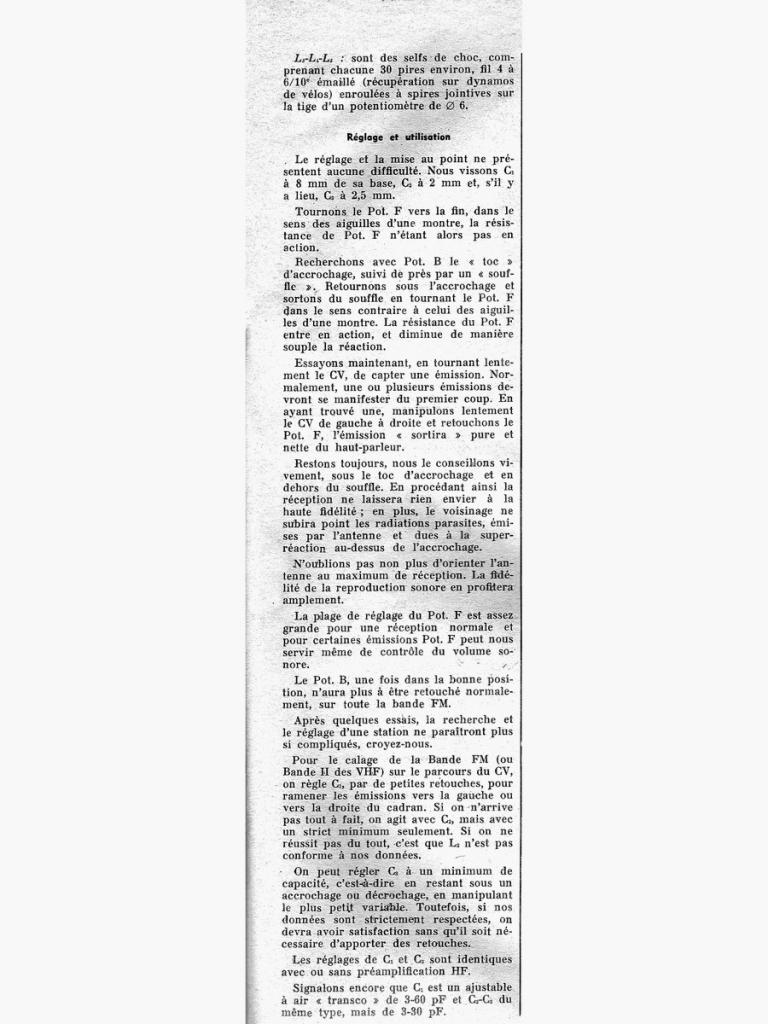

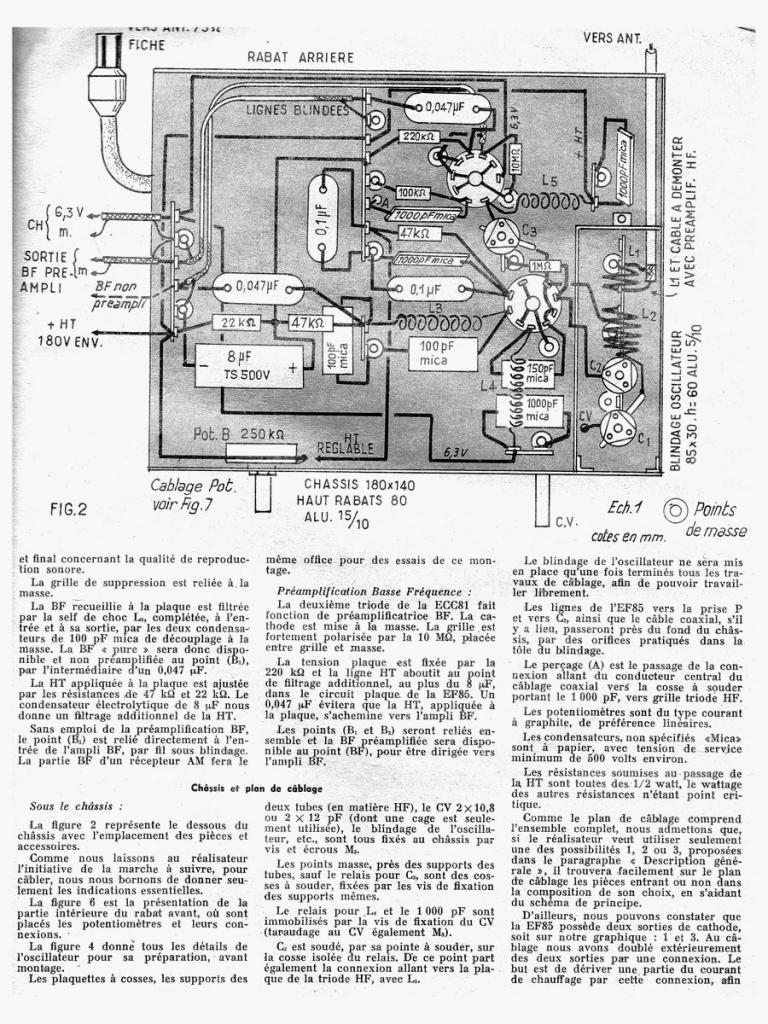

Clik pour agrandir:

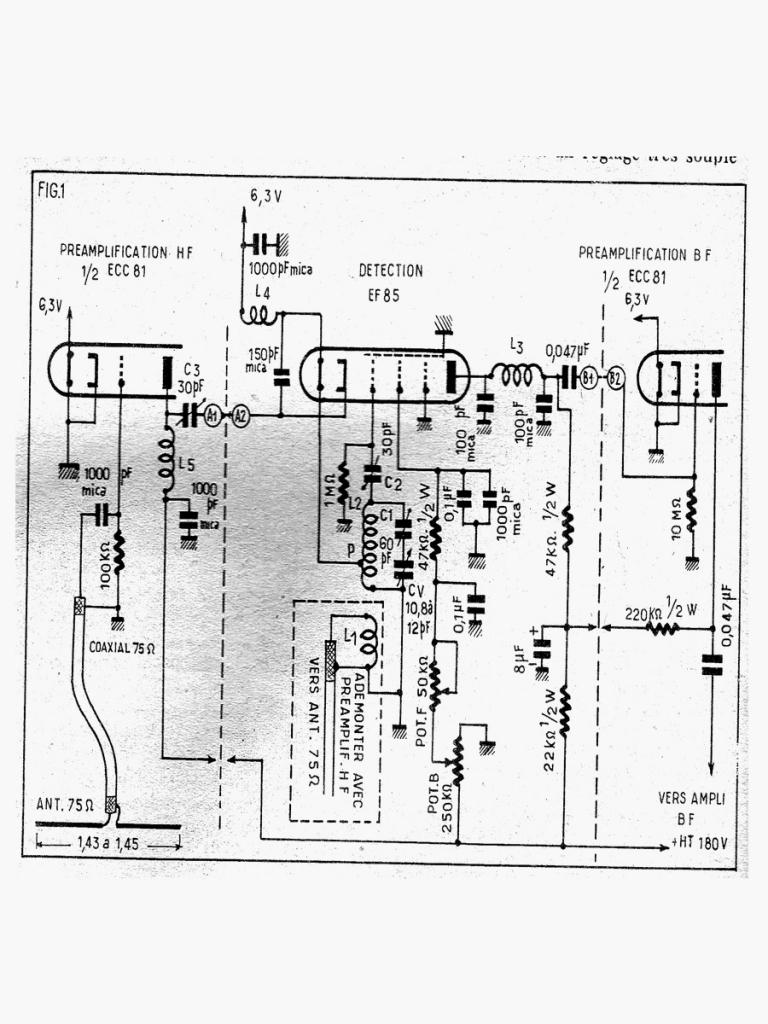

Et pour finir voici le schéma seul:


Voila un montage simple à tester...J'attends vos commentaires.!
