Remplacer valves 25Z5 ou 25Z6

Dans beaucoup de postes "tous courants" des années 40 on trouve une de ces deux valves qui sont souvent défectueuses suite a condensateur HS ou court-circuit.

Pas facile d'en trouver une en bon état, cet article vous propose une solution de remplacement:

L'article a paru dans une revue "Electronique pratique" de 1965 sous la plume de "Jean des Ondes"...

Valves 00

On va donc remplacer ces tubes anciens par un plus récent et facile à trouver : la valve PY82!

C'est une lampe utilisée sur les anciens TV noir et blanc : ces lampes se négocient à prix dérisoire sur les sites d'enchères.

Deux modifications à prévoir:

Le changement du support existant par un support noval et l'ajout d'une résistance série dans les filaments...

Les 25Z5 ou 25Z6 sont chauffées en 25V 0,3A et la PY82 en 19V 0,3A.

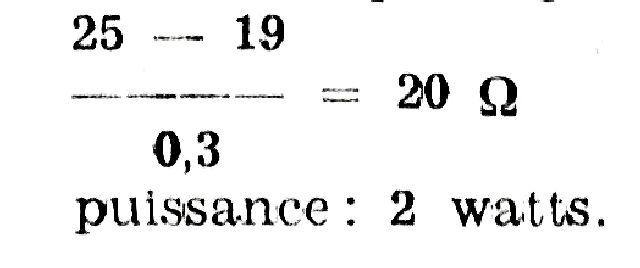

Le calcul est le suivant:Valves 04

On peux mettre une valeur normalisée de 22 ohms en 2 à 5watts!

Un inconvénient peut se rencontrer sur certains récepteurs où un élément alimente le récepteur et l'autre l'excitation parallèlle du haut-parleur:

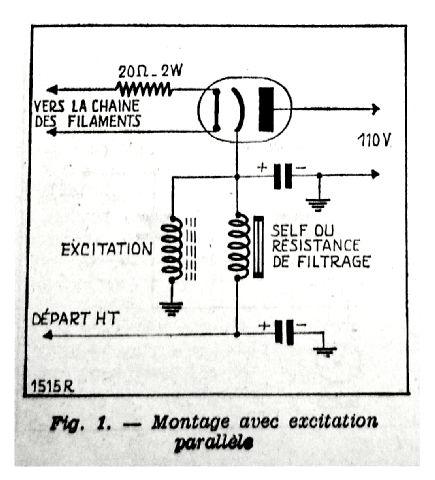

Dans ce cas il suffit au recâblage du support de réunir l'excitation et l'alimentation du poste sur la cathode de la PY82 comme sur la figure ci-dessous:

Valves 01

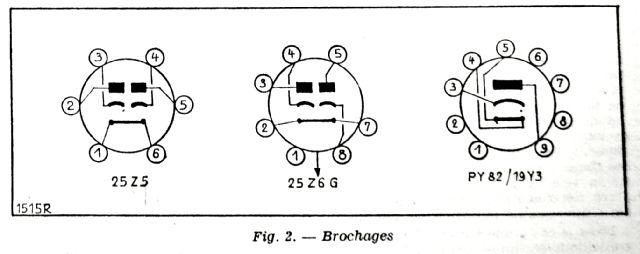

Enfin pour terminer voici les brochages des tubes concernés:

Brochages

J'espère que cet article pourra aider certains d'entre vous!
