Que faire avec 4 résistances?

C'est dans un ancien "Radio-Plans" de juin 1968 que cette question est posée!

4 resistances 00

La réponse à la question est très simple:

On peux les monter en série, en parallèle, ou en série-parallèle.

On va pouvoir obtenir ainsi 96 valeurs différentes à condition de choisir 4 résistances dont les valeurs sont en progression géométrique de raison 2.

En prenant les résistances suivantes:

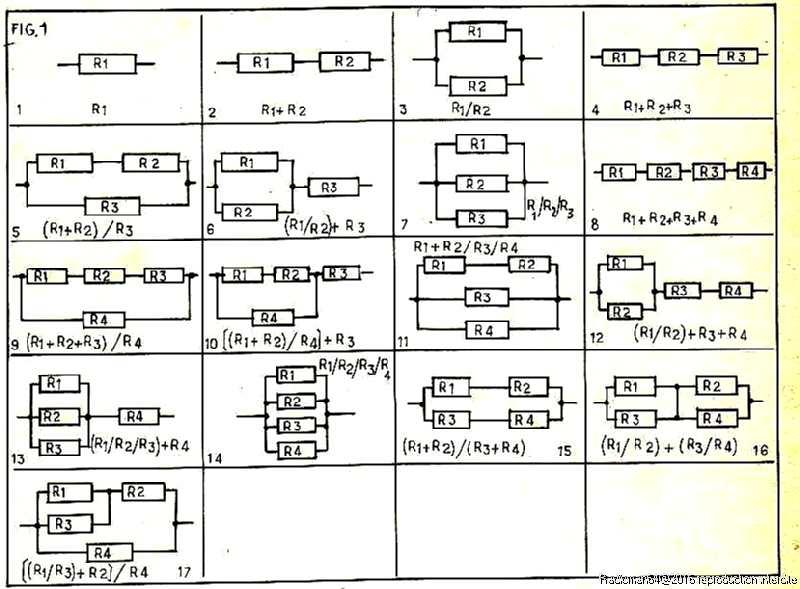

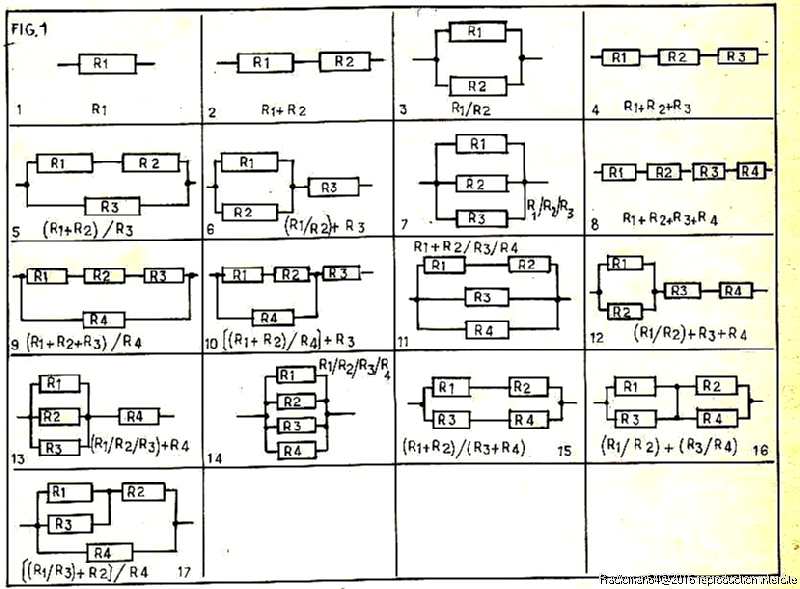

1000Ω, 2000Ω, 4000Ω et 8000Ω on obtiens 96 valeurs échelonnées entre 533Ω et 15000ΩCalculs

En choisissant des résistances X fois plus grandes (ou X fois plus petites) on obtiendra 96 valeurs équivalentes X fois plus grandes (ou plus petites).

Par exemple avec des résistances de 10Ω, 20Ω, 40Ω, 80Ω: on aura des valeurs comprises entre 5,33Ω et 150Ω

On peux également utiliser des résistances bobinées de 5w ou 15w et se faire ainsi diverses "boîtes" de résistances.

La réalisation pratique:

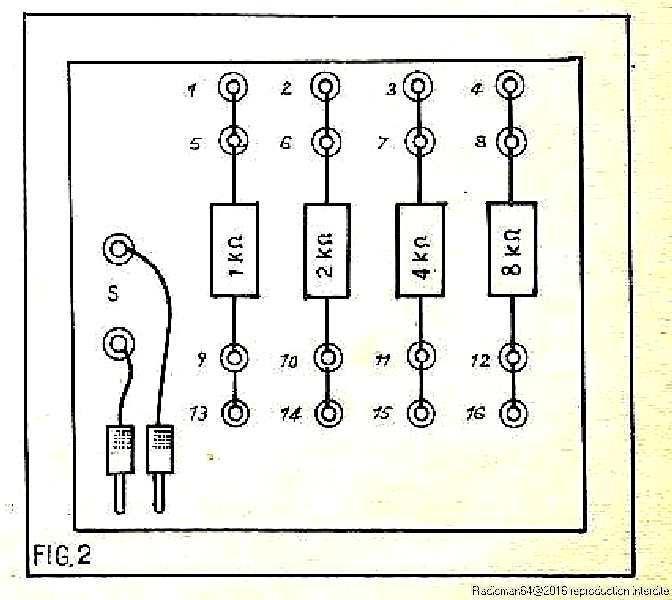

Pour obtenir rapidement toutes ces combinaisons il suffit de monter ces 4 résistances dans une petite boite munie de 16 douilles bananes et d'un connecteur pour deux fils (fig2):

Boite

De ce connecteur partent deux fils souples terminés par une fiche banane.

Il faut aussi 6 cordons souples de 10 à 15 cm avec une fiche banane male à chaque bout pour effectuer les liaisons entre les résistances.

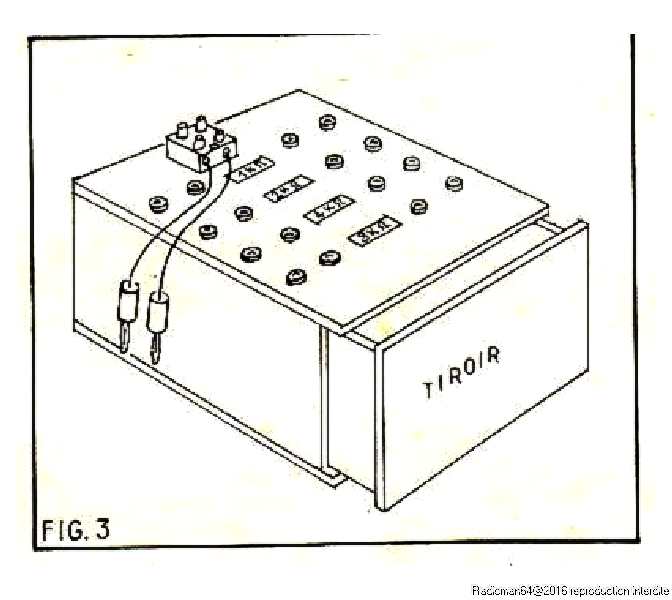

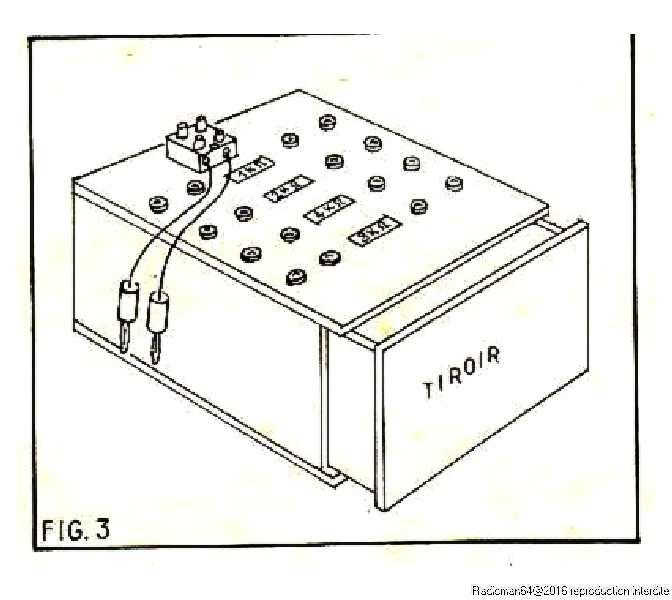

Ces cordons lorsqu'ils ne sont pas utilisés, trouveront place dans un tiroir comme représenté sur la figure 3:

Boite2

L'utilisation de cette boite est très simple:

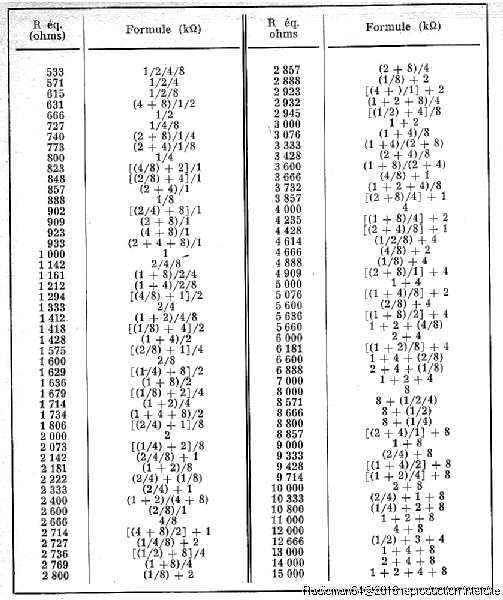

Tableau 2

Click pour agrandir!

Si on veux par exemple avoir 860 ohms entre les bornes de sortie:

Il suffit de consulter le tableau ci-dessus où l'on remarque que la valeur la plus proche de 860Ω est 857Ω et que pour obtenir cette valeur, il faut mettre 2KΩ en série avec 4KΩ le tout en parallèle sur 1KΩ,

Pratiquement cela s'effectue en enfonçant les deux fiches bananes venant de S dans les douilles 1 et 13 et en reliant avec nos petits cordons les douilles 5 à 6, 10 à 11, 7 à 9.

Ce genre de montage permet à l'amateur de se constituer à peu de frais une ou plusieurs boites de résistances!

Source: article de P.François dans le Radio-Plans de Juin 1968.
