Le SIGNAL TRACER

Un outil de dépannage simple et efficace!



Sans doute un peu moins connu que les autres parmi les outils du dépanneur le signal tracer s’avère pourtant un auxiliaire précieux quand il s’agit d’effectuer un dépannage.

La méthode dite du " tracing" consiste comme son nom l’indique à suivre le signal le long des différents étages de l’appareil défectueux puis à les envoyer vers un amplificateur incorporé qui va ensuite envoyer le son vers un haut-parleur et/ou un appareil de mesure: galvanomètre ou oeil magique!heathkit-signal-tracer.jpg

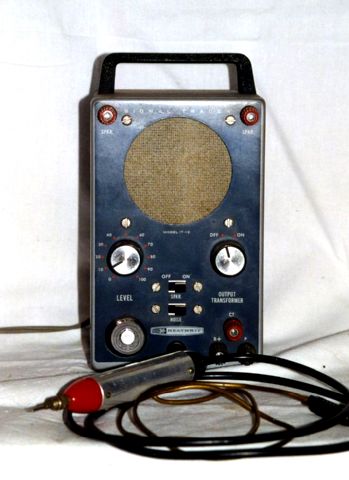

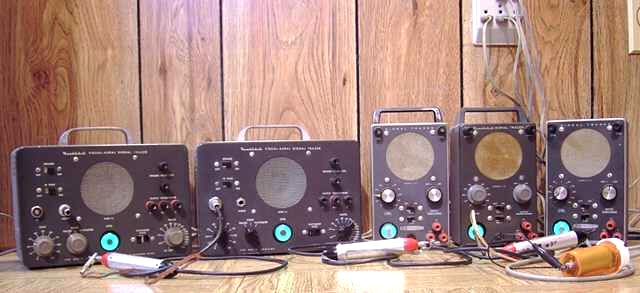

Voici un appareil très connu le HEATHKIT IT12 commercialisé dans les années 60/70...


En général ces appareils qu'ils soient à tubes ou à transistors sont constitués ainsi :


- Une entrée basse fréquence avec possibilité de branchement d'une sonde détectrice pour tester les étages HF.
- Un atténuateur réglable  allant vers un étage préamplificateur haute impédance dont on pourra éventuellement varier le gain ...
- Un amplificateur audio relié à un HP
- Un amplificateur de mesure pour piloter le galvanomètre ou l'oeil magique.
- Un oscillateur sinusoïdal 1KHz  permettant d’injecter un signal à l’appareil en panne.

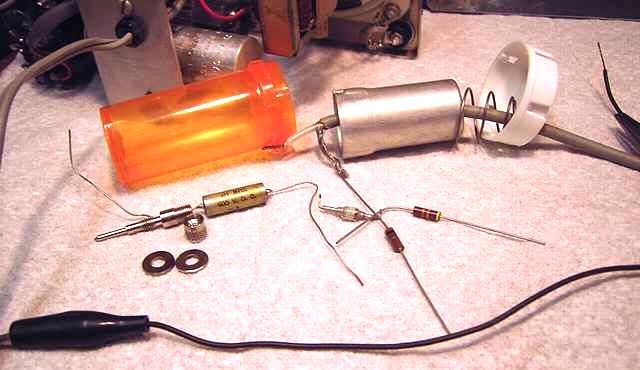

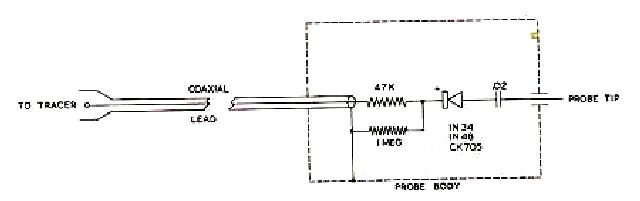

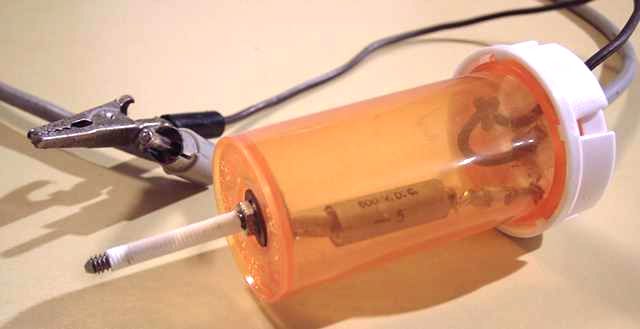

Voici par exemple, la réalisation d'une sonde Hf:
La simplicité de ce type d’engin permet en réalité de le fabriquer soi même pour un coût très modique pour peu que l’on soit un peu bricoleur et que l’on sache lire un schéma.
Il convient quand même de préciser que la bande passante HF sera directement fonction du soin que vous lui aurez accordé. Ce type de produit ne remplace évidemment pas un oscilloscope mais il vous offrira un service minimum qui ira bien au-delà de ce que peux vous apporter un simple multimètre.

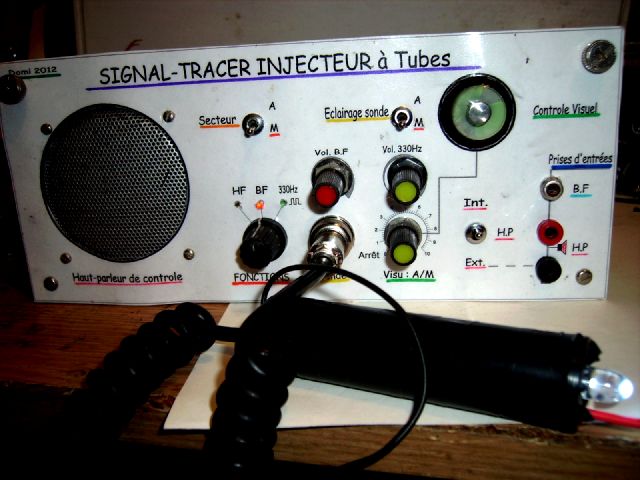

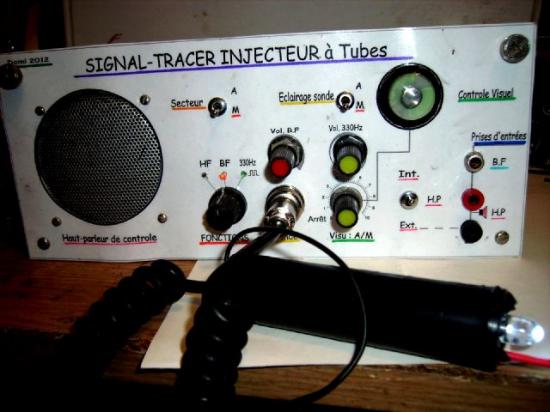

Une photo du signal tracer dont je décris la réalisation sur le site:

Un SIGNAL-TRACER à TUBES

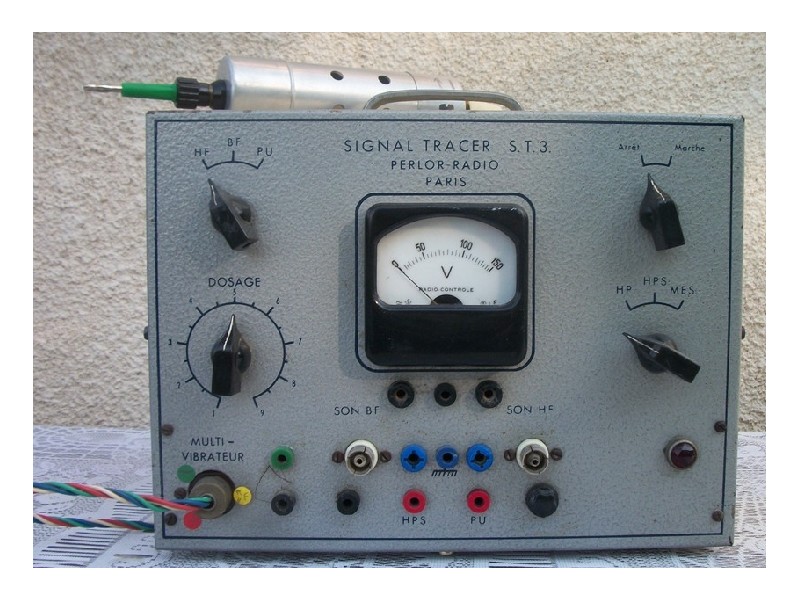

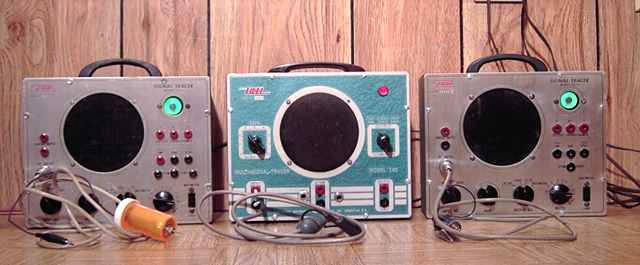

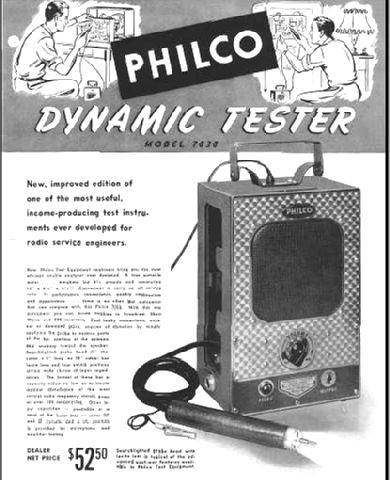

imgp6998-1.jpg De très nombreux kits ont été commercialisés par le passé:perlor.jpg

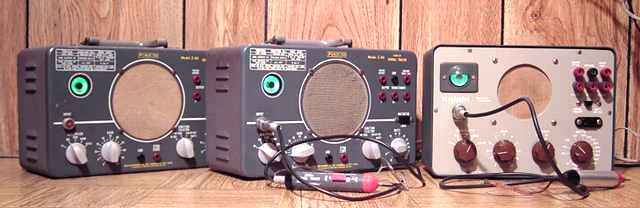

D'abord des montages à tubes comme illustré ci-dessus puis des montages à transistors plus modernes et plus compacts:tracer01.jpg

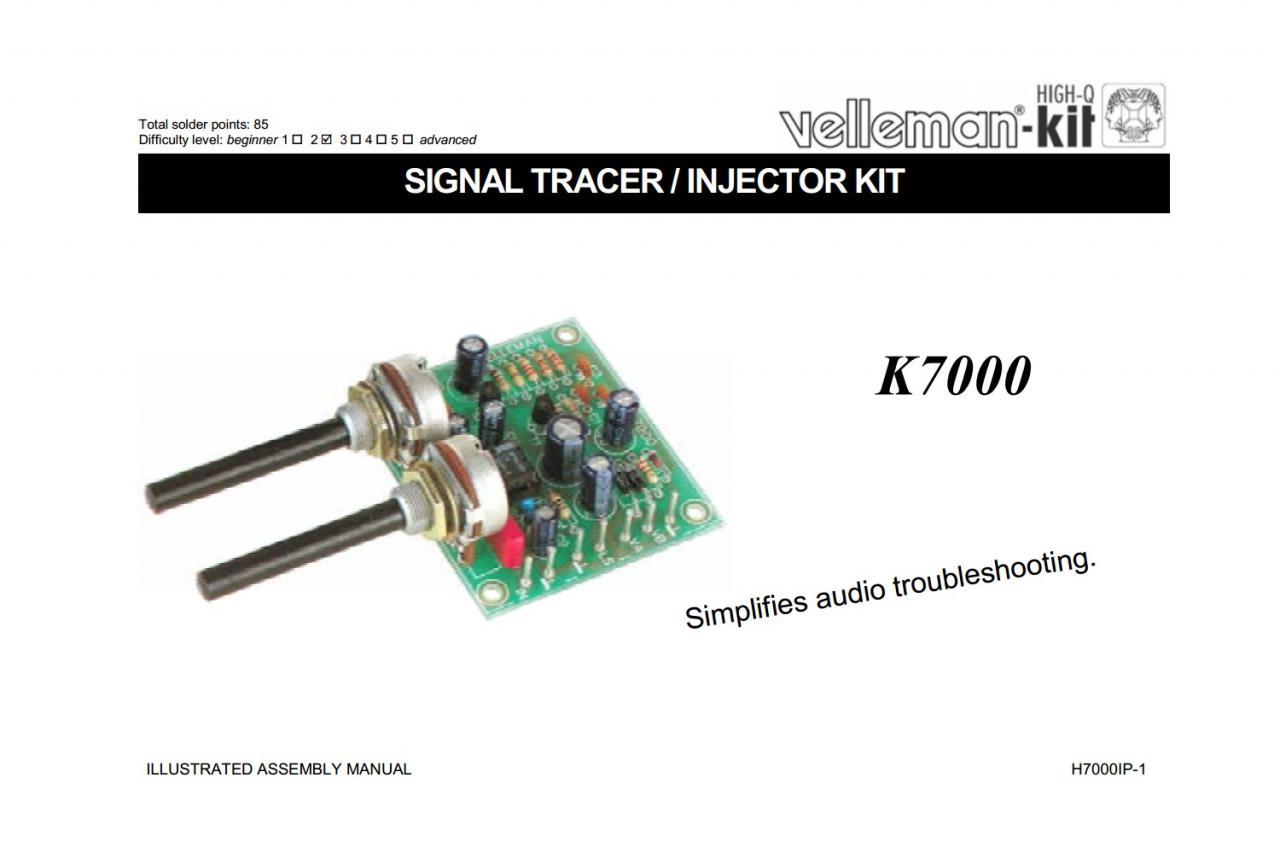

Le kit Velleman K7000 toujours disponible permet d'en construire un à transistors:

SIGNAL TRACER Velleman K7000



Utilisation du signal tracer:



On aura tout d'abord procédé au remplacement des pièces qui posent problème: Condensateurs chimiques, condensateurs papier/goudron, et vérifié toutes les alimentations.

Le principe du test au signal tracer repose sur l'écoute d'une station de radio dans le haut-parleur du signal tracer ou bien a l'inverse de l'écoute d'un signal généré par le signal-tracer dans le haut parleur du poste en test.

Chacun choisira sa méthode dans l'ordre qu'il lui plait.

Procédure classique:

on va caler le récepteur sur une station de radio puissante apres avoir branché une bonne antenne sur le poste.

Avec la sonde en position détection H.F on va se brancher sur la sortie du dernier transformateur FI juste avant la détection: si la réception de la station est présente (même faiblement) on peux continuer et vérifier les étages B.F...

On branche alors la sonde (Position BF) tout le long des étages de l'amplificateur en diminuant progressivement la sensibilité de l'amplificateur du signal-tracer.

A l'écoute on verra ainsi où se situe le défaut!

Si l'on a rien sur la détection c'est que la panne se situe en amont (Hf ou FI) et on va alors utiliser l'autre méthode:



On va mettre le signal tracer en position "injecteur de signal" et on va mettre le volume du poste en test au maxi.

Avec l'injecteur de signal au maxi on va envoyer dans le poste un signal BF mais qui a de nombreuses harmoniques HF....

On teste ainsi depuis l'entrée antenne puis les grilles des lampes HF et FI...Si le signal reçu dans le haut-parleur du poste est trop important on baisse progressivement le niveau du signal injecté et aussi le volume du poste pour éviter la saturation des étages en test...

Dés que l'on va constater une coupure dans le signal reçu on localise la partie défectueuse et il reste à vérifier les composants un par un...

ATTENTION:

on aura repéré auparavant les lignes d'alimentation haute tension du poste pour éviter d'y mettre la sonde de mesure car cela pourrais endommager le signal-tracer!

Cette approche du dépannage dynamique est simple et ludique mais on prendra toutes les précautions pour éviter un contact avec les hautes tensions du poste:

On travaille sur un établi dégagé, chassis bien calé et bien éclairé..et attention aux doigts..!.

En conclusion:

le signal-tracer a sa place sur l'atelier du dépanneur au même titre que le multimètre et l'oscilloscope...Il rendra de grands services pour une approche rapide du dépannage!

 Je me suis donc lançé dans la construction d'un signal tracer à tubes suite a l'article de Gérard Chevaillier paru dans Radiofil de Décembre 2007

Un grand merci à Radiofil qui m'a autorisé a publier cette étude et à Gérard Chevaillier , l'auteur de l'article!

Date de dernière mise à jour : 15/08/2018
