SIGNAL TRACER Velleman K7000
Ce kit de "signal tracer" je l'avais monté il y a quelques années, mais la mise en boîte n'avais jamais été terminée !
J'ai donc repris ce montage en y apportant quelques modifications et améliorations.
Le kit tout d'abord :

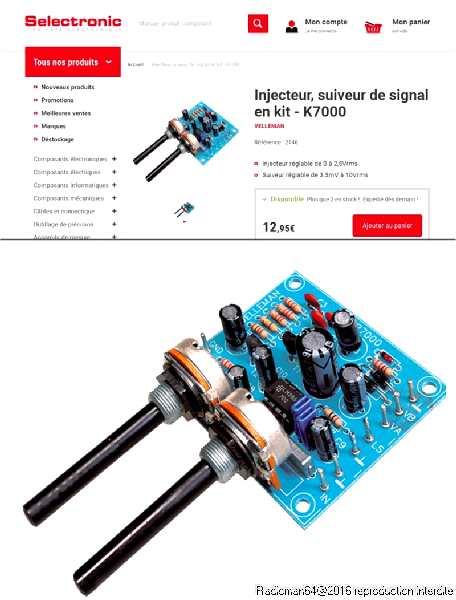

Disponible chez les revendeurs pour environ 12 € : c'est le genre de kit hyper simple qui se monte en 1/2H la notice fournie est très détaillée:
Notice K7000 (166.91 Ko)
Il se compose d'un petit amplificateur B.F avec un circuit intégré LM386N et un oscillateur 1 kHz à transistors : ces deux montages sont implantés sur ce petit circuit imprimé.

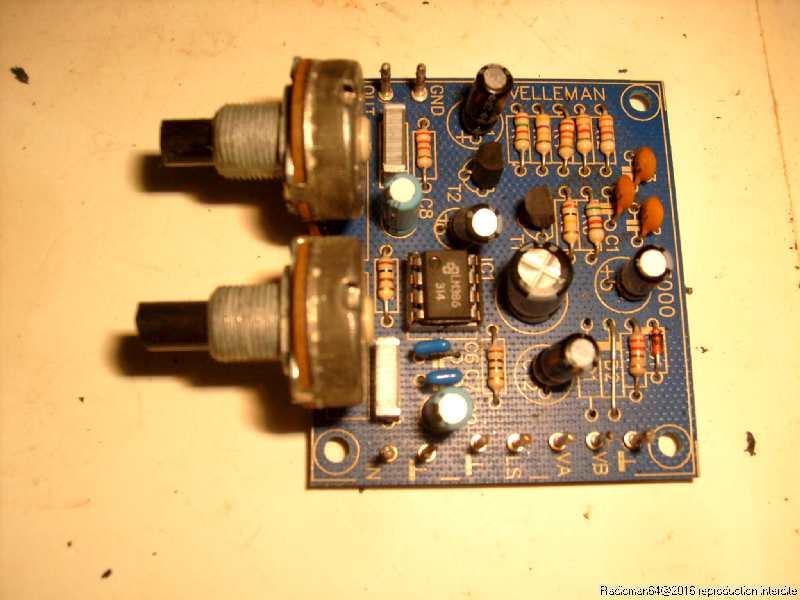

J'avais donc monté ce kit il y a quelques années:
Comme on peut le voir sur le schéma j'ai supprimé du kit les deux diodes 1N4007 et alimenté le kit avec une alim extérieure régulée et filtrée, calée à 10v avec un LM317.
LE kit, c'est bien...Mais il faut monter tout ça dans un boitier avec l'alimentation.
Pour le boitier j'ai trouvé un ancien caisson de basses de PC qui, une fois démonté, va me fournir un "emballage" très présentable.

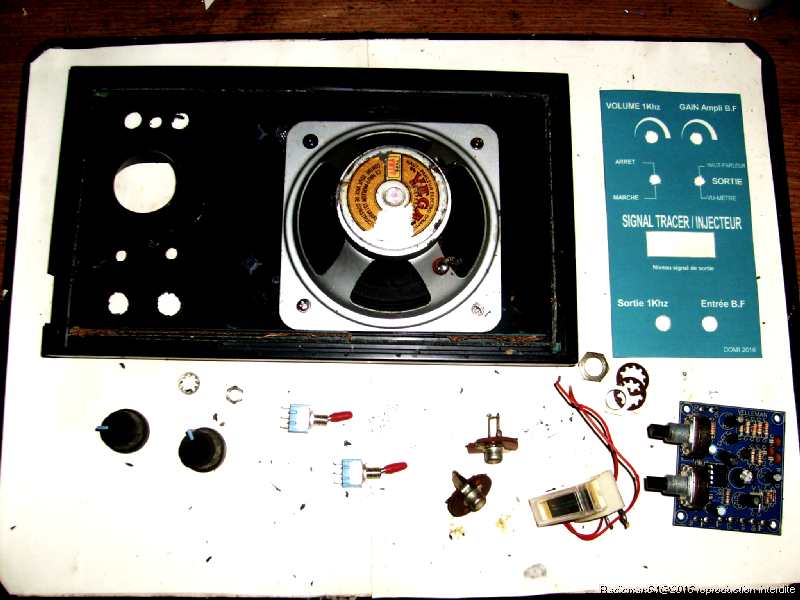

Sur cette photo, les différents éléments dont je dispose !
Le couvercle en plastique du coffret sur lequel j'ai monté un haut-parleur de 12 cm récupéré sur un poste ancien,
la façade que j'ai réalisée avec "Front designer",
les différents éléments: prises, inters, boutons, et un petit vumètre de poste de CB qui pourra être connecté à la place du haut-parleur.

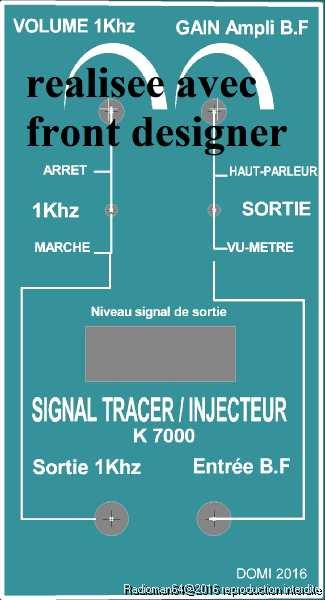

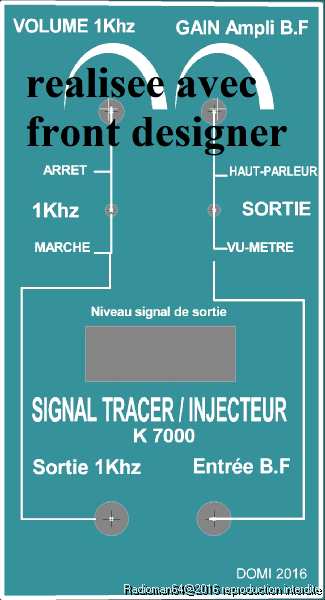

La façade tout d'abord, réalisée avec "front designer" elle est imprimée sur une feuille de bristol puis plastifiée:
En haut les deux réglages : volume B.F et niveau du signal 1 kHz,
au-dessous : deux mini-inters, un pour couper le signal d'injection car vu la proximité on l'entends bien dans l'ampli, l'autre pour basculer la sortie ampli sur le vu-mètre..
En bas on trouve deux prises RCA femelles pour y brancher les sondes de mesure. Cela

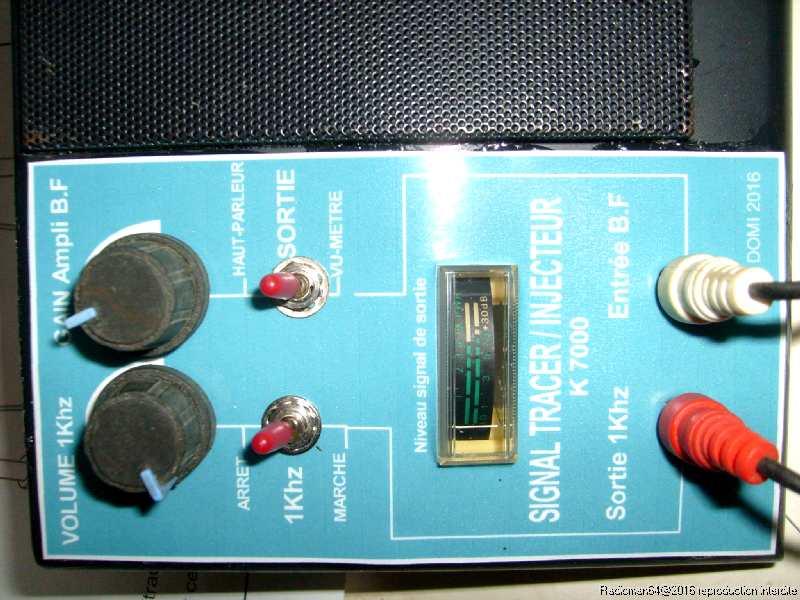

Cela fait un ensemble très compact, facile à utiliser !

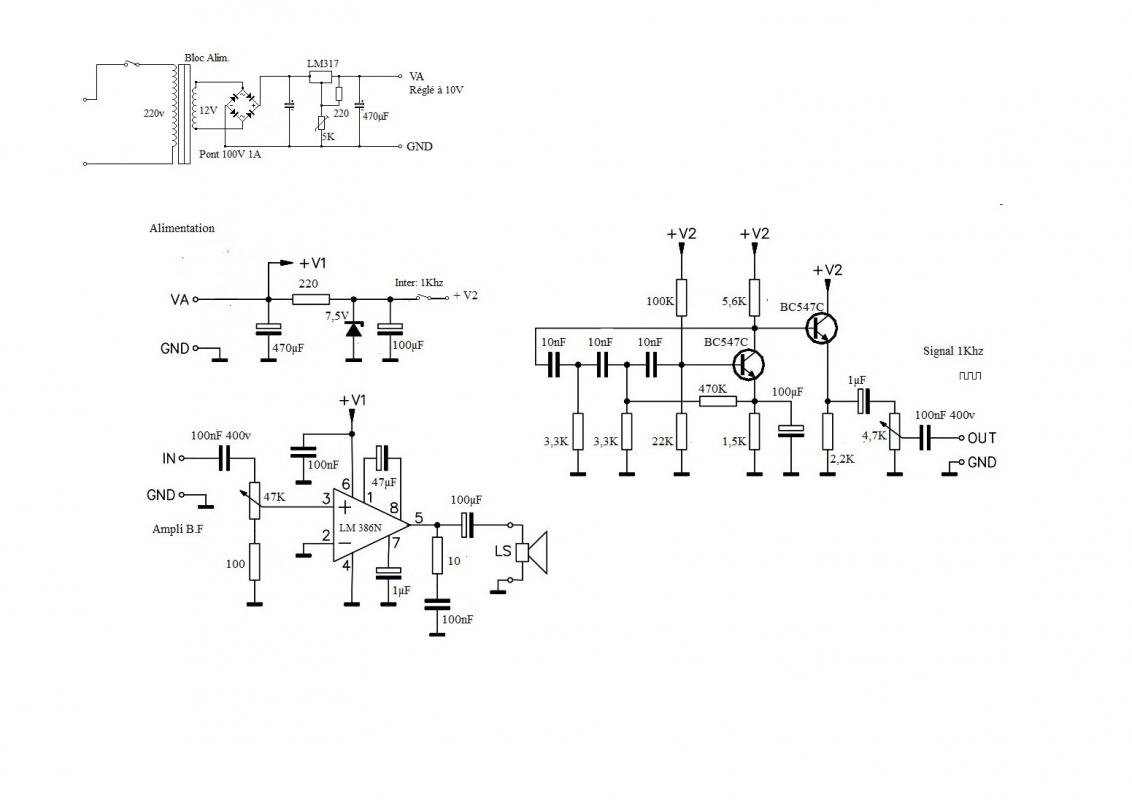

Il faut maintenant construire une alimentation et un circuit vumètre, voici les schémas finaux :
Clic pour agrandir!
L'alimentation secteur est faite avec un petit transfo 12V et un régulateur LM317 réglé à 10volts.
j'ai rajouté un petit inter dans l'alimentation de l'oscillateur au niveau de la diode zener de 7,5V, tout le reste, c'est le schéma Velleman d'origine.

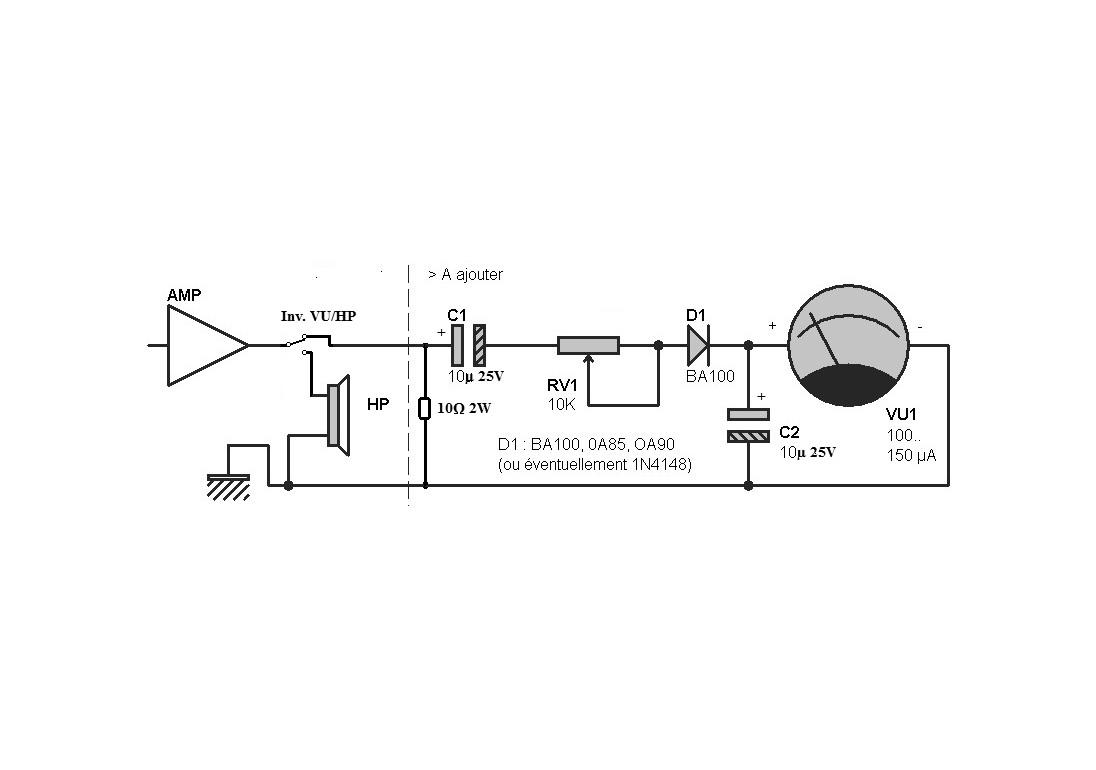

pour le vumètre, j'ai réalisé le montage suivant:
Ces deux montages seront réalisés sur une plaquette à trous qui sera fixée dans le coffret.

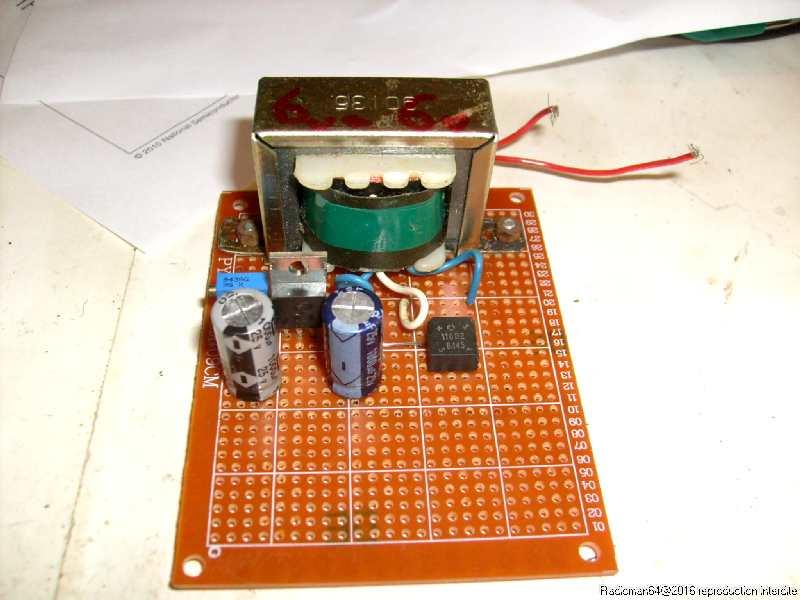

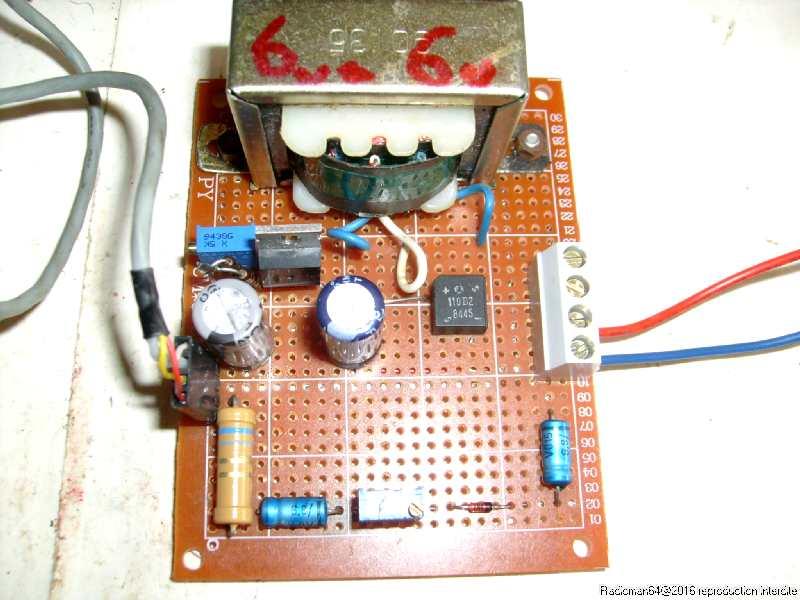

Début du câblage de l'alim:
Ces plaquettes à trous, achetées en Chine pour un prix dérisoire, sont très pratiques pour réaliser des maquettes simples !

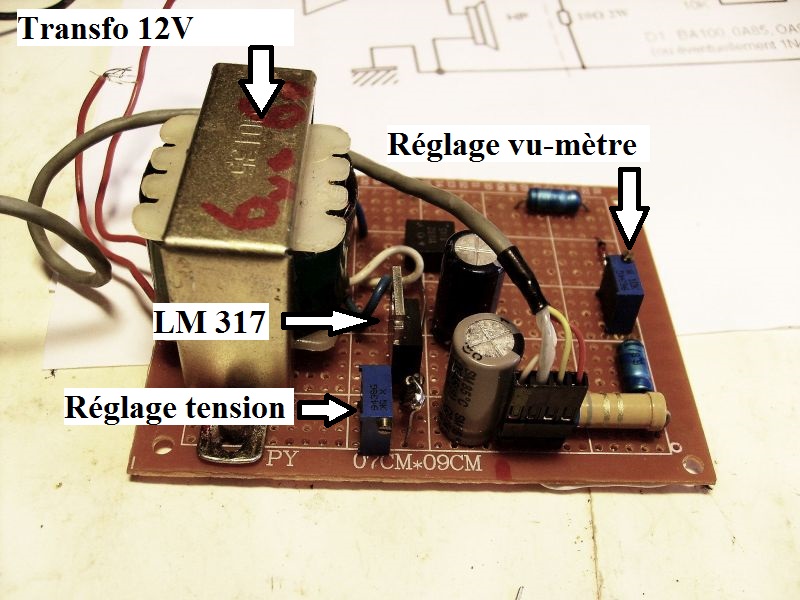

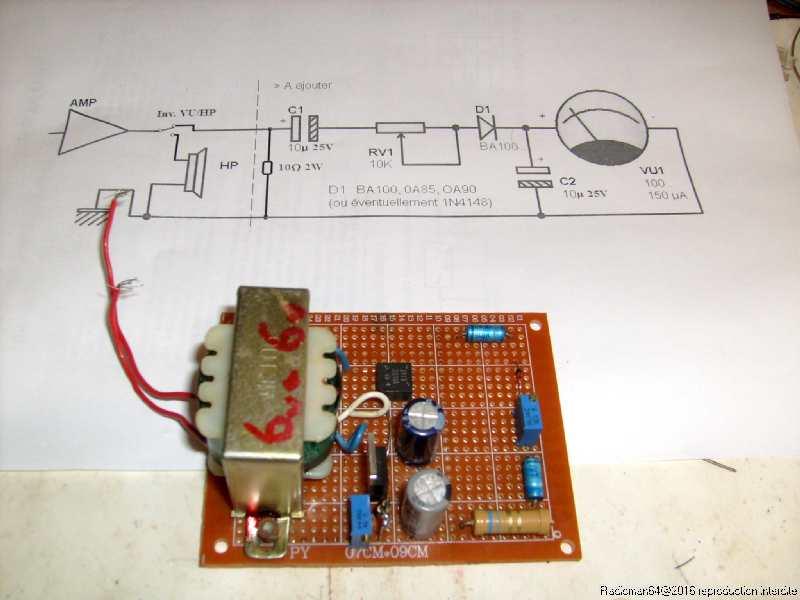

Après l'alimentation, la partie vu-mètre.
on remarquera les deux résistances ajustables:
celle à côté du régulateur LM317 : réglage tension.
Celle sur le coté droit : sensibilité du vu-mètre:
Ces réglages seront faits avant le montage dans le coffret.
Afin de faciliter le câblage, j'ai rajouté deux connecteurs.

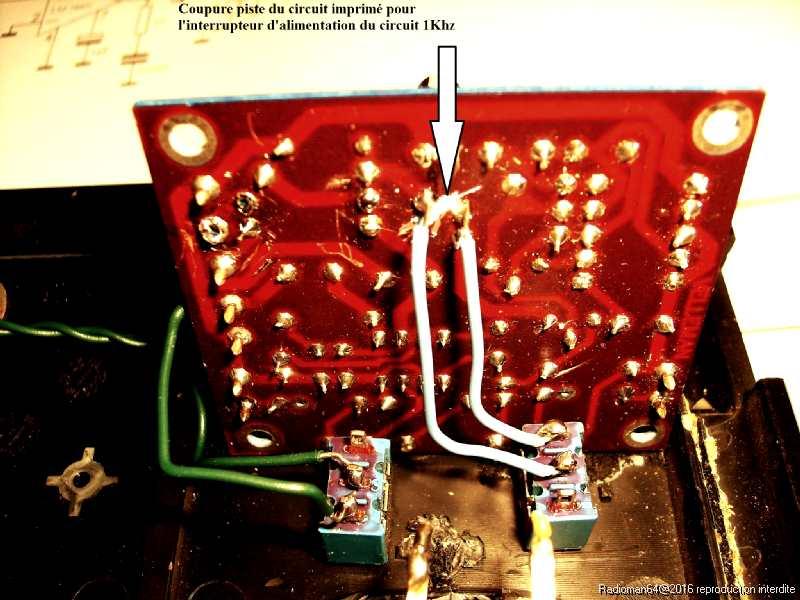

Le câblage avance aussi du coté circuit imprimé où une coupure a été réalisée dans le but de pouvoir commander la mise en route de l'oscillateur avec le petit interrupteur...

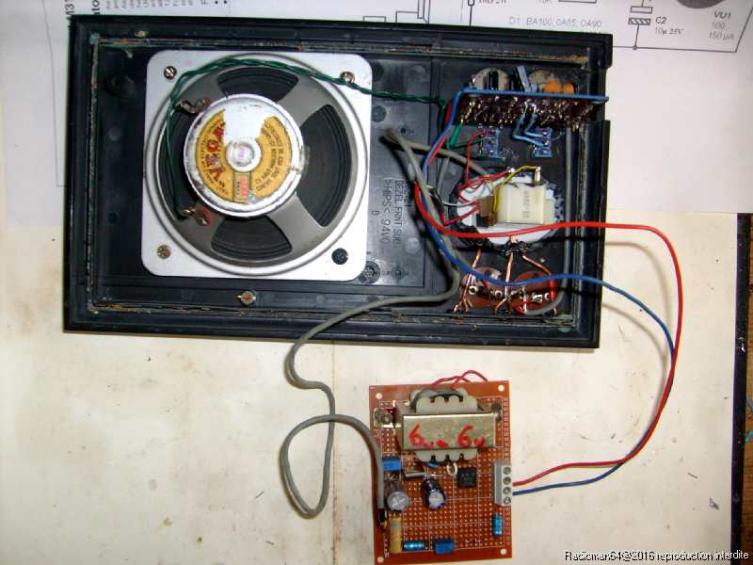

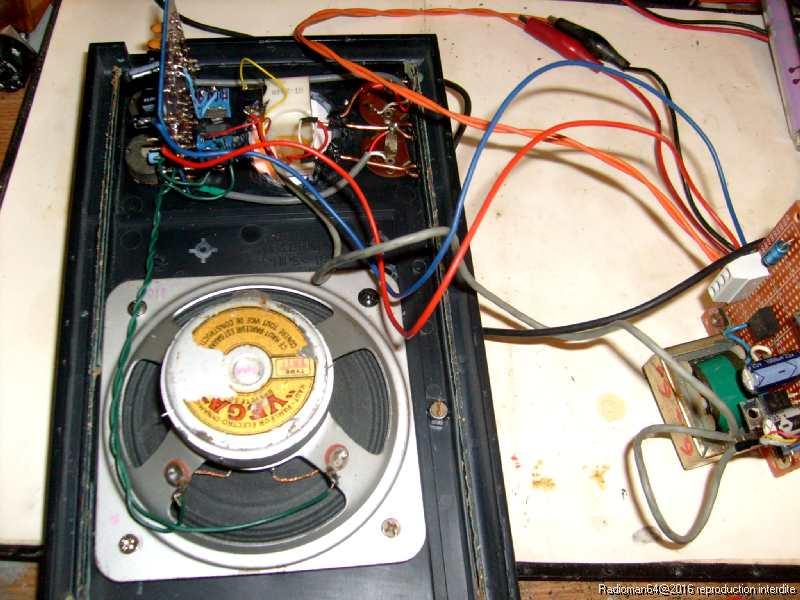

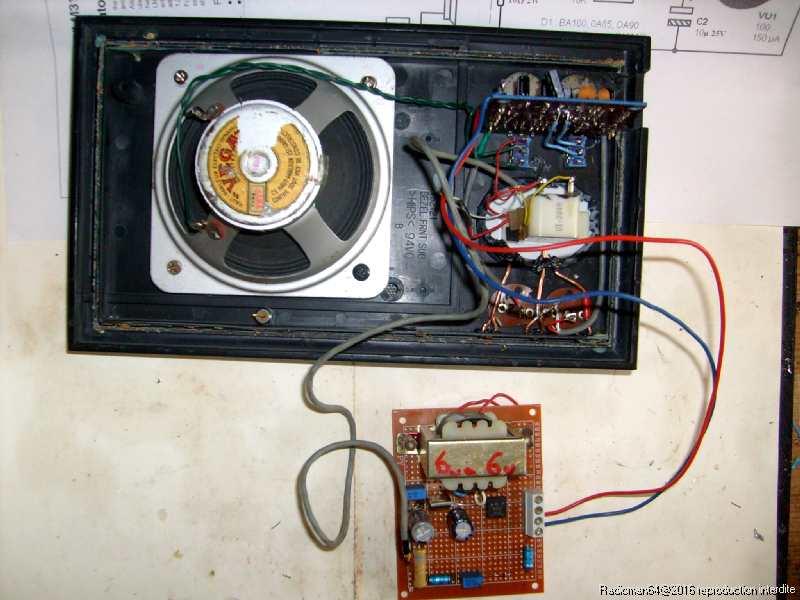

Toutes les liaisons ont été effectuées, un fil blindé à 4 conducteurs relie le circuit vu-mètre au circuit imprimé : il me reste même un fil pour l'alimentation en 10 V de l'ampoule du vu-mètre qui me sert ainsi de témoin de mise en route.
J'ai testé séparément tous les éléments et l'appareil a fonctionné dès la première mise sous tension:

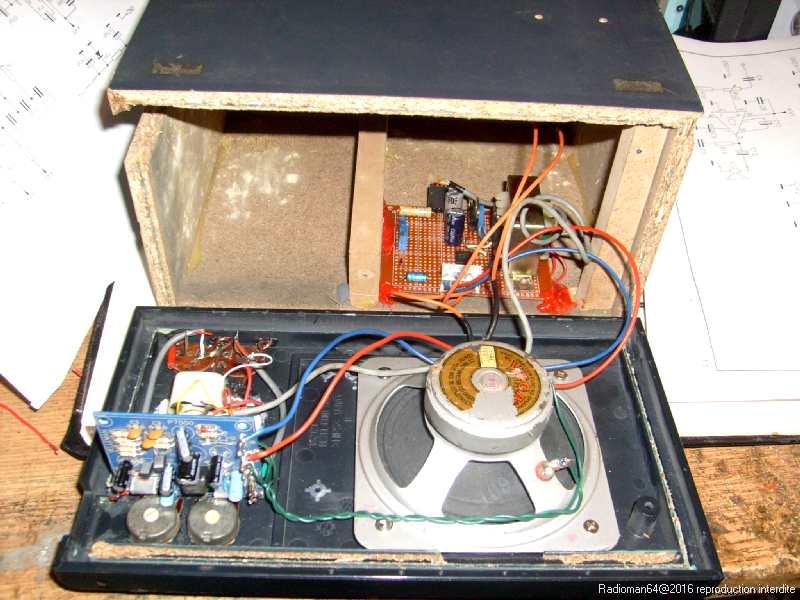

L'ensemble est mis en boîte :
Et voilà !....Il ne reste plus qu'à fermer le coffret...
Cela fait un appareil plutôt sympa à utiliser, on remarquera le mini inter secteur rajouté sous le haut-parleur, j'ai également mis un fusible dans la boite.
Ha si… J'oubliais…

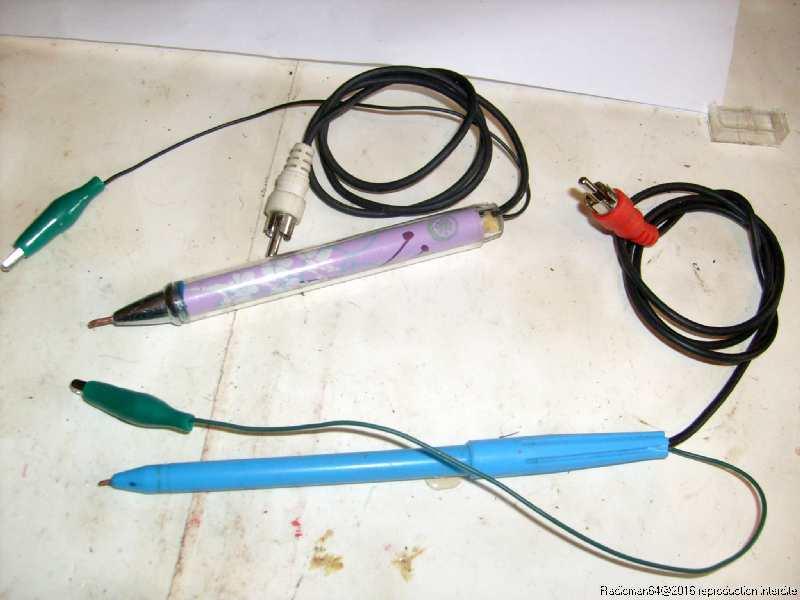

Les deux sondes de mesure :
Deux cordons RCA, deux stylos à bille et deux pinces croco miniatures et voilà !

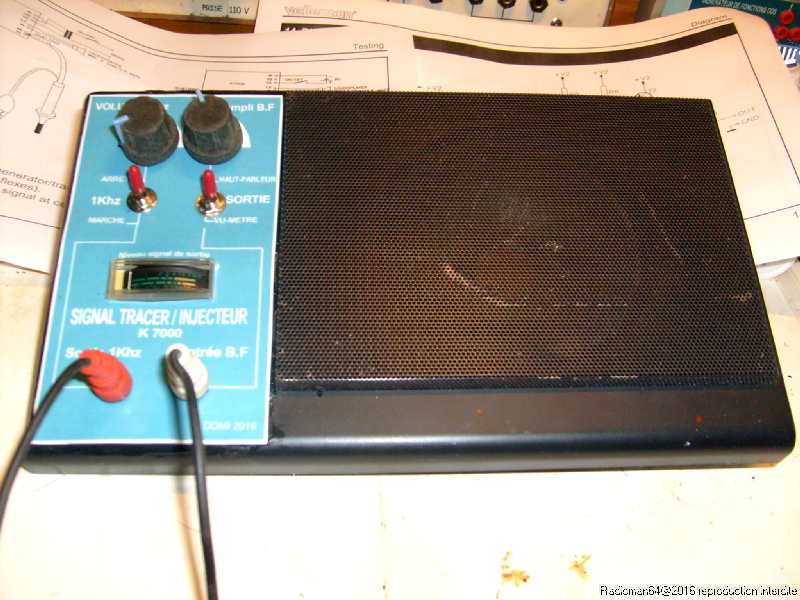

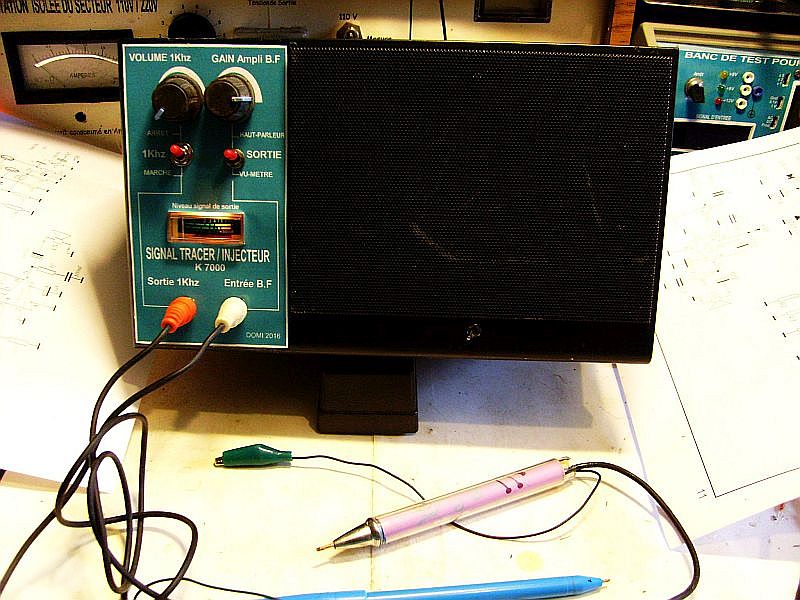

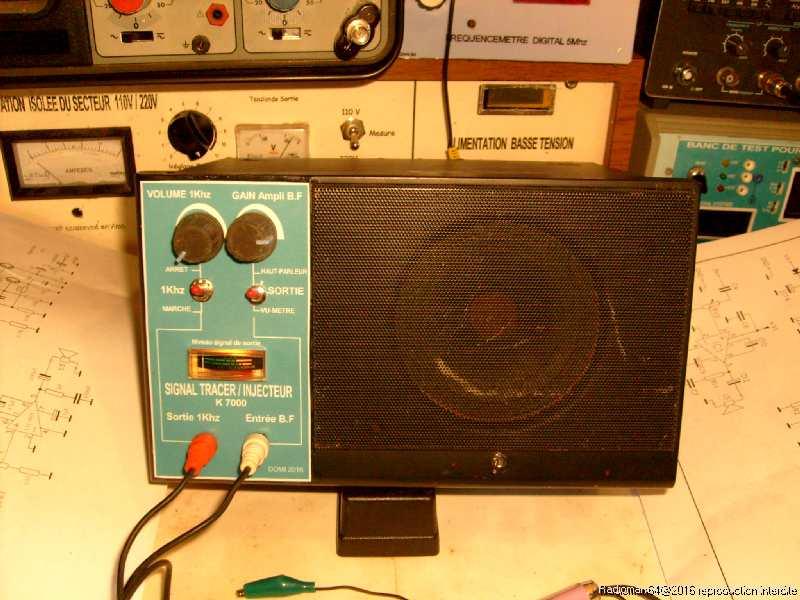

Le montage terminé va prendre sa place sur l'établi:
Date de dernière mise à jour : 05/02/2024
Commentaires
-
- 1. Steph47 Le 16/03/2022
Bonjour, tombé par hasard sur votre site ,chapeau pour la réalisation et les photos, une petite question quelles valeurs et voltage du condo chimique entre le pont et le lm 317 ? cordialement-
- radio-man64Le 16/03/2022
bjr, c'est un 470µF 25v... cdt domi
-
- 2. gerald Le 30/11/2020
Bonjour Mr, j'ai remarqué sur la carte concernant l'alimentation, que vous avez monté trois résistances entre la résistance variable le condensateur le LM317 .Est-ce une modification que vous avez réalisé encours de montage de cette alimentation ou simplement une association de trois résistances pour obtenir la valeur de 120Hm.
Concernant la carte K7000, comme vous le précisez vous avez supprimé la diode D1 et D2. Sur la carte K7000 j'ai remarqué que vous avez soudé à l'emplacement de la diode D2 un strap faut-il le souder en remplacement de D.
Cordialement-
- radio-man64Le 02/12/2020
bjr, le schéma du montage est sur le site je l'ai suivi pas à pas... sur le circuit du kit j'ai enlevé les diodes car je l'alimente en courant continu. le montage du LM317 comporte 2 résistances dont une variable. Si vous suivez toutes les indications que j'ai données cela doit fonctionner du premier coup ! cdt
-
- 3. gerald Le 23/11/2020
Bonjour Mr, ce montage est très intéressant.Un haut-parleur de 8hom 4w peut il convenir à sa réalisation?
Salutations-
- radio-man64Le 24/11/2020
bjr, oui bien sur ...pas de pb! cdt domi
-
- 4. C. vallet Le 11/10/2020
Cher ami bonjour,
Vivement intéressé par votre montage du kit 7000, j'ai des hésitations quant aux sondes ?
Quelle sonde doit comporter un montage avec détection ? Celle raccordée à la sortie ou à l'entrée de la photo de votre montage ? Mes lectures sur le sujet dans différents ouvrages m'ont semblé confuses…Pardonnez surtout mon ignorance.
je vous lis toujours avec beaucoup d'intérêt et merci par avance avec mes sentiments les meilleurs,
C. Vallet-
- radio-man64Le 18/10/2020
bjr, oui, la sonde de détection se branche sur l'entrée de l'amplificateur! l'autre prise est la sortie de l'injecteur de signal... cdt
-
- 5. Christian Le 05/03/2018
Bonjour,
Et oui, c'est super que de voir toutes ces réalisations dans votre blog
Un vrai plaisir que de lire et surtout apprendre certaines choses, j'ai commencé une petite collection des appareils de chez Eurelec et vos pages sur le sujet m'aide beaucoup
Bonne continuation
Cordialement
Christian
-
- 6. Decobert Le 31/05/2016
ben, il y a déjà du boulot, le kit a été bien amélioré et habillé.
Bravo, Dominique -
- 7. J-F GARENNE Le 27/04/2016
Encore une belle réalisation. Bravo, Dominique.
J-F.
