Le logiciel "COMBIX"
Patrick Delavent (alias "patoche" sur le forum RADIOFIL) m'a autorisé à publier son logiciel "COMBIX" destiné a tous les possesseurs de lampemètre METRIX310 (ou compatibles).
Ce logiciel permet en quelques clicks de souris de connaître la position des commutateurs du lampemètre pour un type de lampe donné.
COMBIX
Un recueil de combinaisons pour le lampemètre METRIX 310
Version 2.11 du 21 octobre 2012
Cette nouvelle version de Combix est maintenant disponible en plusieurs langues :
- Français
- Italien - Une traduction de Federico et Valter Ruggiero.

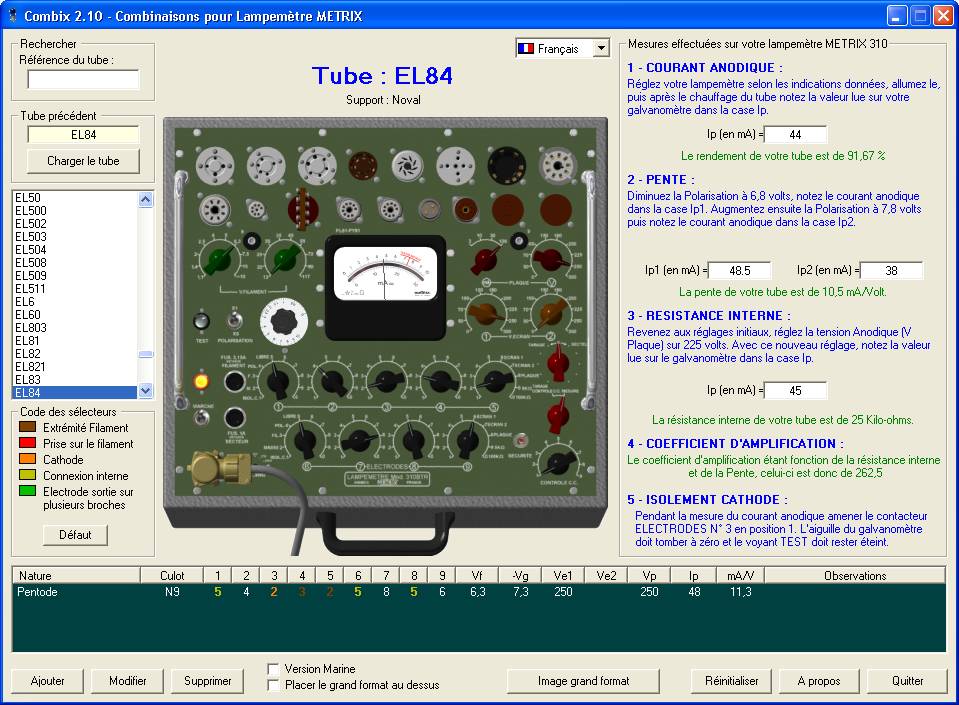

Copie d'écran de Combix version 2.10 (Cliquez sur les images pour les agrandir)
Combix est un petit programme permettant de définir les réglages du lampemètre METRIX 310 (tous types) en fonction du type de tube que l'on aura pris soin au préalable de sélectionner dans une liste.
En fait c'est l'identique du recueil de combinaisons papier fourni par Metrix avec ses appareils, mais sur ordinateur. Combix permet aussi de définir le pourcentage de rendement, la Pente, la résistance interne et le coefficient d'amplification de votre tube comme pour le recueil papier mais sans avoir à rechercher les formules et prendre la calculette.

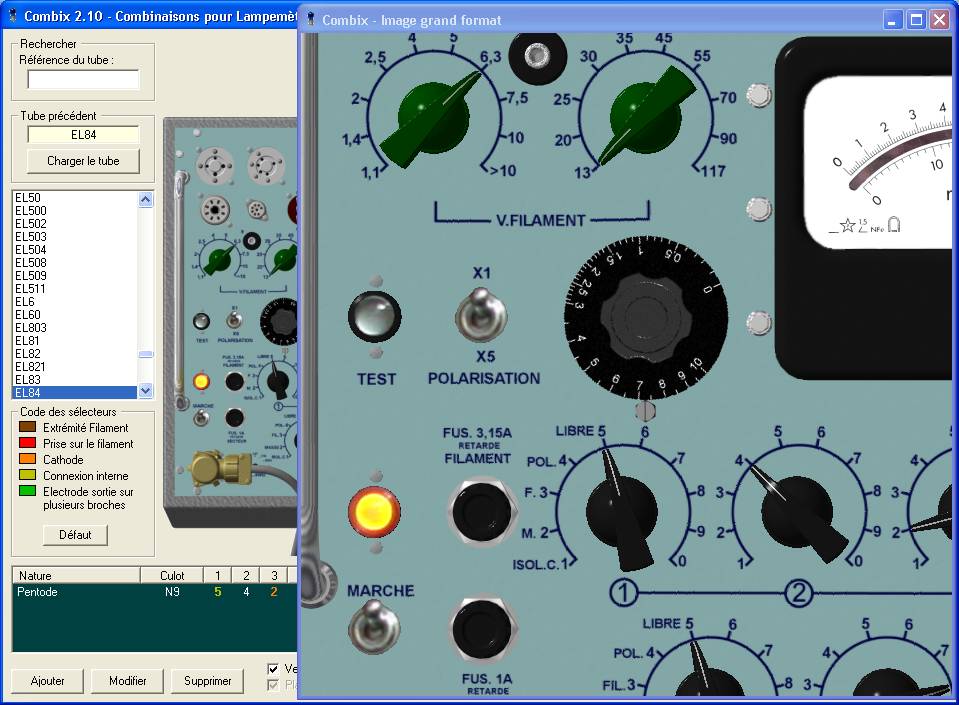

Vous avez la possibilité d'afficher dans une nouvelle fenêtre l'image du Metrix 310 en haute définition. Cette fenêtre est affichée après avoir cliqué sur le bouton "Image grand format". Cette fenêtre peut-être redimensionnée et déplacée à volonté. Si la taille de votre écran est trop petit pour afficher l'image en intégralité, vous pouvez déplacer celle-ci avec la souris en maintenant le bouton gauche enfoncé.
Les commutateurs Courant Plaque, Tarage, Mesure, Contrôle C.C. et l'interrupteur de M/A sont également fonctionnel sur l'image en haute définition, tout comme celle réduite de la page principale.
La case à cocher "Placer le grand format au-dessus" vous permet de garder si vous le désirez la fenêtre du Metrix 310 grand format toujours au premier plan.
Les couleurs du code des sélecteurs peuvent être changées suivant vos préférences en cliquant sur le petit rectangle de couleur du cadre "Code des sélecteurs", le bouton Défaut réinitialise aux valeurs par défaut.
Tous les réglages ainsi que la valeur du courant Plaque en mA pour un tube donné, sont affichés sur une reproduction 3D du lampemètre.

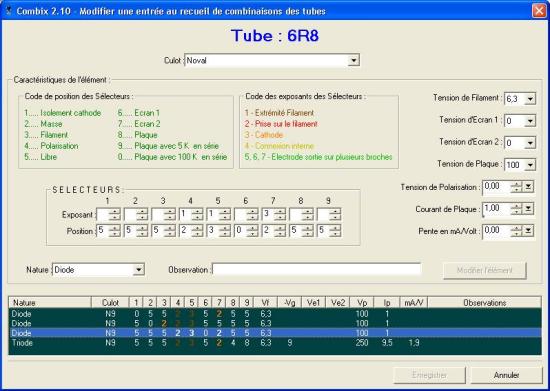

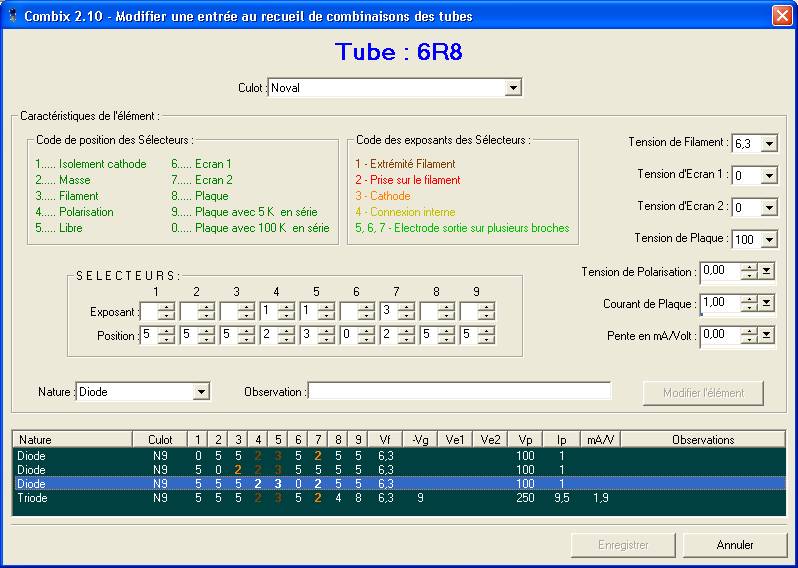

Le recueil des combinaisons, contenu dans le fichier Tubes.dat est un simple fichier au format texte, je n'ai pas jugé utile de créer un fichier compressé, le chargement de celui-ci étant extrêmement rapide. Il n'est pas recommandé de modifier ce fichier manuellement, Combix permettant de faire automatiquement des ajouts, modifications ou suppressions à l'intérieur de ce fichier.
Sont également fournis avec Combix, la notice du lampemètre Metrix 310 BTR ainsi que le recueil de combinaisons au format pdf. Ceux-ci ne sont pas de simples scans des documents originaux, mais des réécritures complètes des documents originaux, même les plans incorporés dans ces documents ont étés entièrement redessinés à l'identique permettant ainsi de les imprimer avec une qualité optimale. J'ai également inclus les différentes mises à jour (additifs) du recueil de combinaisons.
En espérant que ce petit programme et ces documents puissent vous être utile.
Pour utiliser Combix vous devez disposer d'une résolution de 1024 x 768 pixels minimum, si votre ordinateur possède une résolution inférieure, vous ne pourrez pas utiliser Combix.
Le logiciel « COMBIX » est disponible sur ce lien: :
https://1drv.ms/u/s!AtuEGwIgRNXF8EhhrL1Zzd2i3pya?e=M3ddQf
ou bien sur le "cloud" de l'auteur:
https://share.orange.fr/#7b9GZ6Gtzz1e519a977e
L'auteur,
Patrick DELAVENT
Date de dernière mise à jour : 23/11/2020
Commentaires
-
- 1. Bernard Guillot Le 08/04/2022
Bon j'ai pu le trouver sur One Dive et c'est NICKEL et cela fonctionne sous W10!
Je dis BRAVO -
- 2. Bertrand Le 03/04/2021
Bonjour,
Je viens de changer d'ordi et malheureusement, Combix ne fonctionne pas sous Windows 10.
Est-ce que quelqu'un a une solution?
Merci d'avance,
Bertrand-
- radio-man64Le 03/04/2021
bjr, ici, sous W10 PRO 64Bits il fonctionne parfaitement!
-
- 3. MIGUEL ANGEL Le 14/05/2019
Bonjour, le programme Combix pour le testeur de soupapes Metrix 310 m'a intéressé, y a-t-il un lien? Salutations et merci, Miguel Ángel-
- radio-man64Le 15/05/2019
bjr, il y a 2 liens a la fin de l'article cdlt domi
-
- 4. ECK Le 26/05/2018
Bonjour,
Je suis bien intéressé par le logiciel du Metrix 310, mais je suis sur plateforme MAC!!!
Des chances pour avoir cette adaptation ??
Merci grandement pour votre travail toujours très intéressant.
Je suis en train de "travailler" sur une adaptation Excel de la notice d'emploi du lampemètre EURELEC Version 1pour en faciliter la recherche des paramètres et l'application pratique.
J'ai relevé quelques erreurs et j'y apporte un supplément d'informations utiles (équivalence de tubes, remarques diverses, tubes supplémentaires, etc...)
Cela vous intéresserait-il ?
Bien cordialement,
Henry ECK-
- radio-man64Le 26/05/2018
bjr, pour tout renseignement sur combix adressez vous a son auteur Patrick Delavent via le forum de "radiofil" son pseudo est patoche! En ce qui concerne le lampemètre Eurelec je me ferais un plaisir de rajouter votre fichier corrigé dans l'article qui lui est consacré. cdlt domi
-
- 5. Roberts Le 22/11/2017
Bonjour, Je suis tombé sur votre site. J'ai une Metrix 310 CTR et le logiciel "COMBIX" me semble super, est ce que vous avez trouvé le logiciel ou peut-être vous avez un copie?
Cordialement Nicholas-
- radio-man64Le 25/11/2017
bjr, le serveur a fermé! je vais essayer de retrouver le logiciel dans mon ancien PC... cdlt domi
-
- 6. Hervé Le 09/11/2017
Bonjour
j'ai voulu charger Combix après le changement de mon PC, mais le lien ne fonctionne plus !
Merci
Hervé-
- radio-man64Le 12/11/2017
bjr, le proprietaire du site etant décédé le serveur a été fermé! je vais essayer de retrouver un autre lien valide... cdlt domi
-
- 7. Courtier, Pierre Le 24/03/2017
Une version Mac est-elle envisagée ???
Merci, bravo pour le travail-
- radio-man64Le 25/03/2017
bjr, helas rien n'est prevu pour mac! cdlt domi
-
- 8. BERTHON Alain Le 31/07/2016
Découvert il y à peu,
Merci à l'auteur de ce logiciel très simple et fort pratique ,pour les utilisateurs des lampemetres Metrix 310 et 310b
bonne journée à tous
Alain F6BGS -
- 9. Michel Terrier Le 20/01/2016
Bonjour Patrick,
Depuis que vous avez changé d'adresse WEB, beaucoup de personnes recherchent votre logiciel génial Combix "Bravo !!!".
Maintenant que je vous ai retrouvé je communiquerai votre page relative à Combix.
Bonne continuation.-
- radio-man64Le 21/01/2016
Bjr, Je n'ai rien à voir avec Patrick, suite à sa demande sur le forum de radiofil j'héberge a titre gratuit sa page et son logiciel car il souhaitais fermer son site perso... Cdlt Domi64
-
- 10. Marcel JEANPIERRE Le 28/12/2015
Bonjour
J'adresse à l'auteur toutes mes félicitations pour la réalisation de logiciel.
Merci de le partager .
Si je peux me permettre une petite remarque .
Les chiffres des combinaisons en bas de la page sont trop petits et les couleurs créent des confusions. Certes, mes yeux ne sont plus tout neuf mais il y a peut-être moyen d'y remédier lors d'une mise à jour.
Encore merci et bravo.
Marcel
PS: Merci également à l'auteur de ce site vraiment intéressant. -
- 11. tontonguy Le 18/11/2015
Magnifique !! Merci
-
- 12. REF 55 F4DDF Le 26/08/2015
Bonjour.
Je viens de charger votre logiciel pour le tester vendredi avec des lampes courantes avec un Metrix 310.
En premier visu, cela semble très bien. Félicitation et, j'en parle aux autres radioamateurs de notre association.
Merci à vous et bonne journée.
Jean Claude F4DDF du REF55-
- radio-man64Le 26/08/2015
Bjr, Juste une précision: Le logiciel "COMBIX" n'est ps de moi mais de Patrick Delavent (patoche) à qui j'ai proposé l'hébergement sur mon site! Ce logiciel est d'une remarquable simplicité pour tous les utilisateurs de METRIX 310 (ou clones). Cdlt Domi64
