Le classement des résistances

Les résistances sont parmi les composants les plus employés en électronique.

Si on veux pouvoir faire un peu de dépannage ou bien réaliser quelques maquettes d'appareils il est nécessaire d'en avoir un petit stock d'avance.

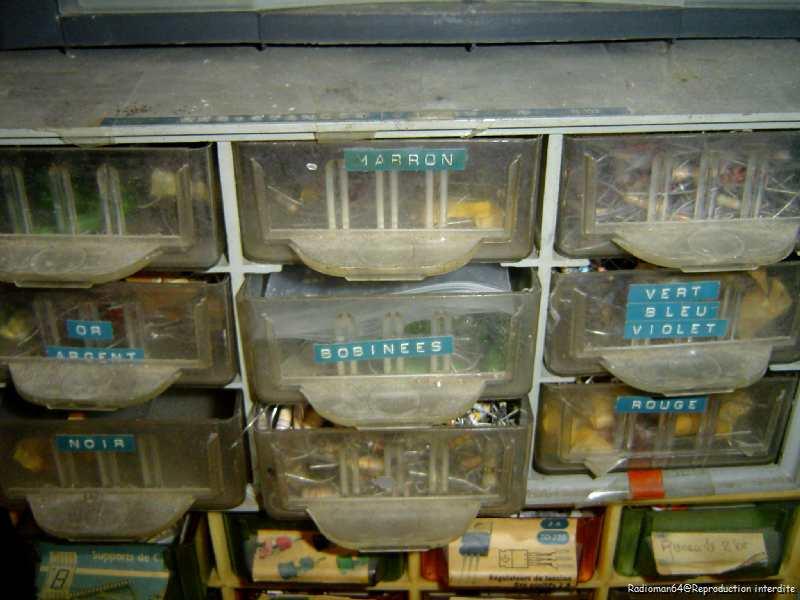

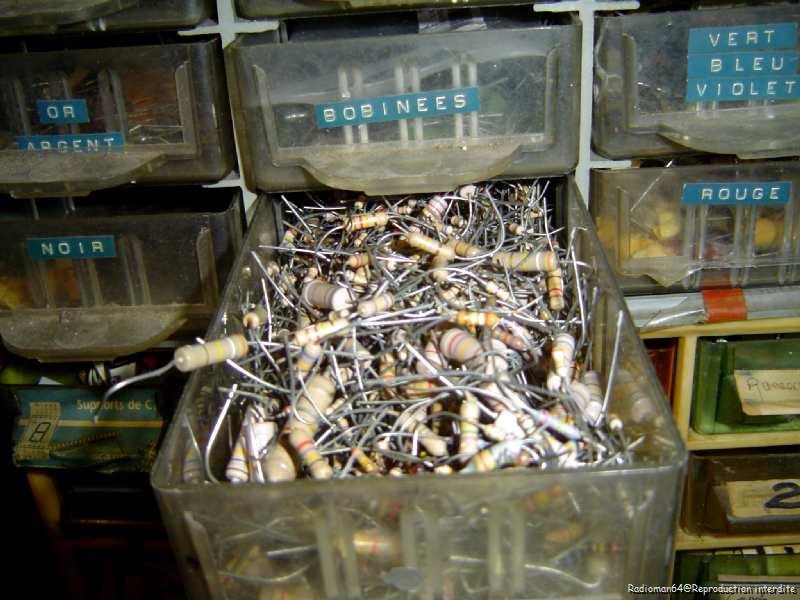

Pour ma par le classement s'est longtemps limité à un bloc de 9 grands casiers, chacun identifié par la couleur du coefficient multiplicateur...Hélas les casiers sont pleins à ras bord et les recherches vite fastidieuses:Dsc00009Il est diffice de s'y retrouver là-dedans:

Dsc00010

Alors comment faire?

Un nouveau classement s'impose!

Ce doit être facilement accessible si on ne veux pas passer des heures à chercher les bonnes valeurs.

J'ai donc choisi une approche différente:

Les valeurs de résistances obéissent à des critères précis: suivant leur précision elles sont classées par séries...

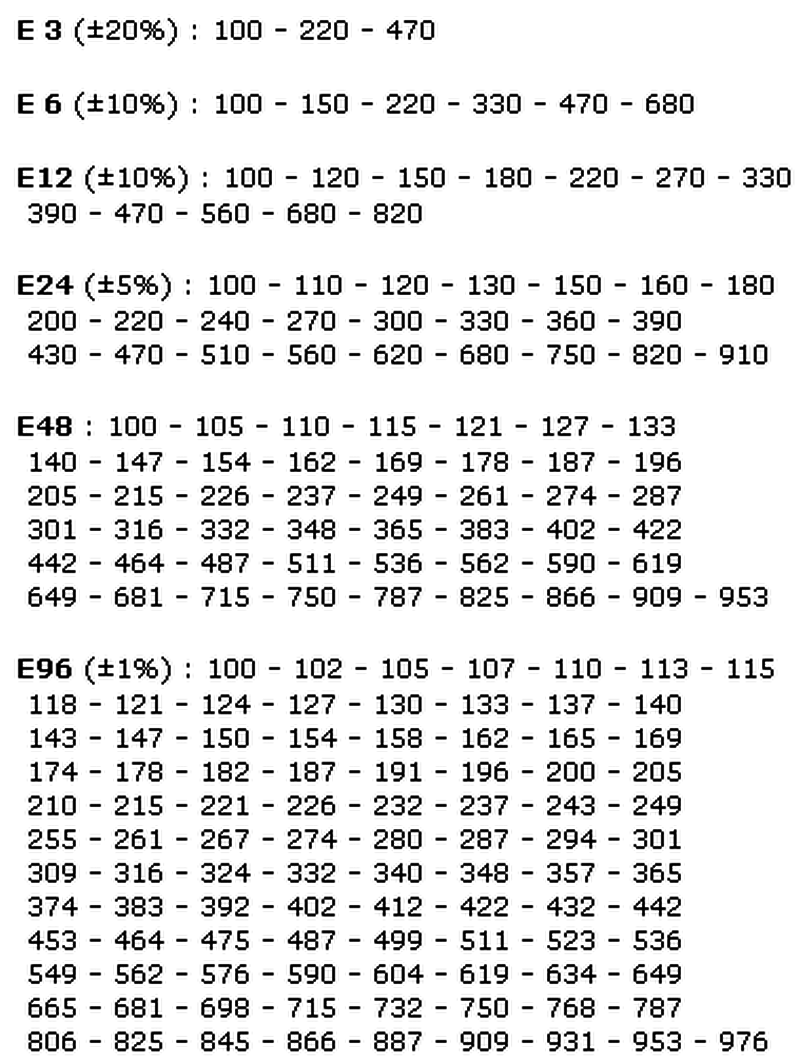

Le tableau suivant nous indique ces séries, sachant que plus la résistance sera précise plus on aura de valeurs différentes à disposition

Tableau serie resistance

La série E3 à 20% ne comporte que 3 valeurs et la série E96 à 1% en comporte 96.

Sur le plan pratique on se limite généralement aux séries E12 ou E24 qui correspondent à des résistances à 10% ou 5%, cette précision est largement suffisante pour la plupart des montages.

Comment faire pour classer tout cela?

L'idée de base est d'avoir un choix rapide et accessible dans un nombre minimum de casiers!

Je suis donc parti sur la série E6 à laquelle j'ai rajouté dans chaque casier les valeurs des séries E12 et E24.

Cela me permet d'avoir toutes les résistances de 1Ohm à 10Méghoms dans 43 casiers ce qui reste encore raisonnable!

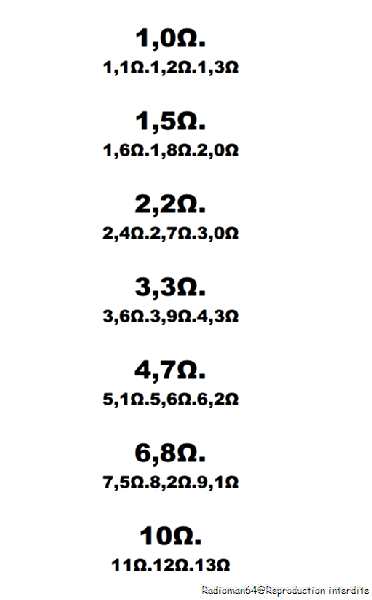

Valeurs

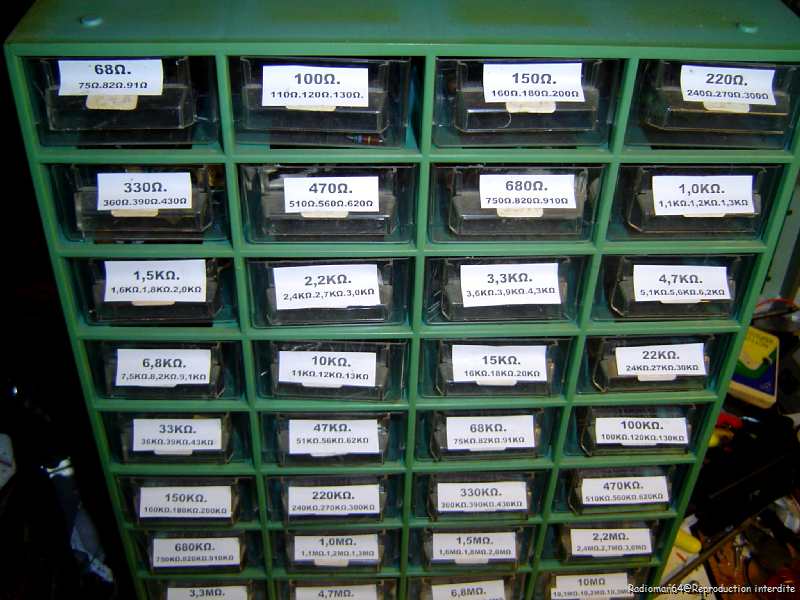

Resta à faire les étiquettes et à les coller:Dsc00006

On vois sur chaque étiquette la valeur de référence en série E6 et les 3 autres valeurs correspondent aus séries E12 et E24.

On pourra donc classer nos résistances avec précision tout en gardant un accès rapide aux valeurs recherchées.

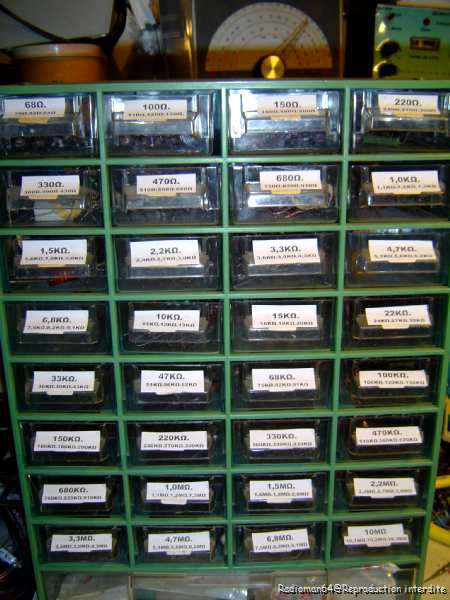

Afin de limiter l'encombrement les différents Wattages (1/4W, 1/2W, 1W, 2W) seront groupés dans chaque casier.Dsc00005

L'ensemble des résistances de 1 ohm à 1 Méghom occupe un bloc casier et demi...

Les autres cases serviront pour les très faibles valeurs <1ohm et pour les résistances bobinées.

Ce système me permet d'avoir sous la main l'intégralité des résistances que j'utilise et cela dans 2 blocs casiers seulement!

Si les étiquettes vous interessent voici un fichier PDF qui regroupe toutes les valeurs:

Valeurs de resistancesValeurs de resistances (66.42 Ko)



Bon classement et à bientôt!
