LA LAMPE 35W4

Cette lampe redresseuse est utilisée dans beaucoup de postes tous courants du début des années 50.

On la retrouve en particulier sur le "Ducretet-Thompson L2524 dont j'ai fait la restauration.

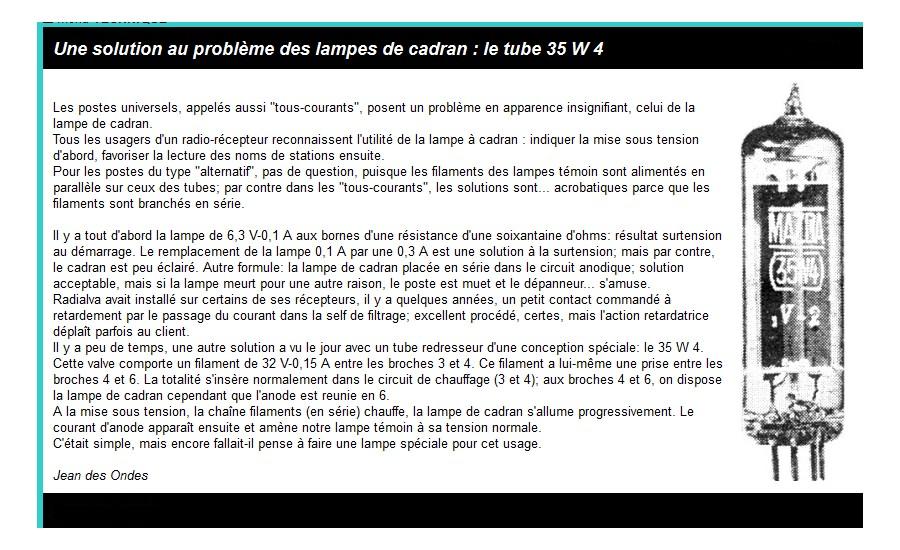

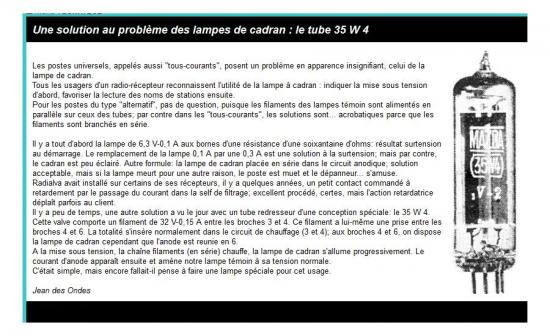

Cette lampe redresseuse a une particularité qui a été exploitée dans certains postes :

Elle a une prise intermediaire sur le filament qui permet le branchement d'une lampe cadran sous certaines conditions.

Clik sur les images pour agrandir

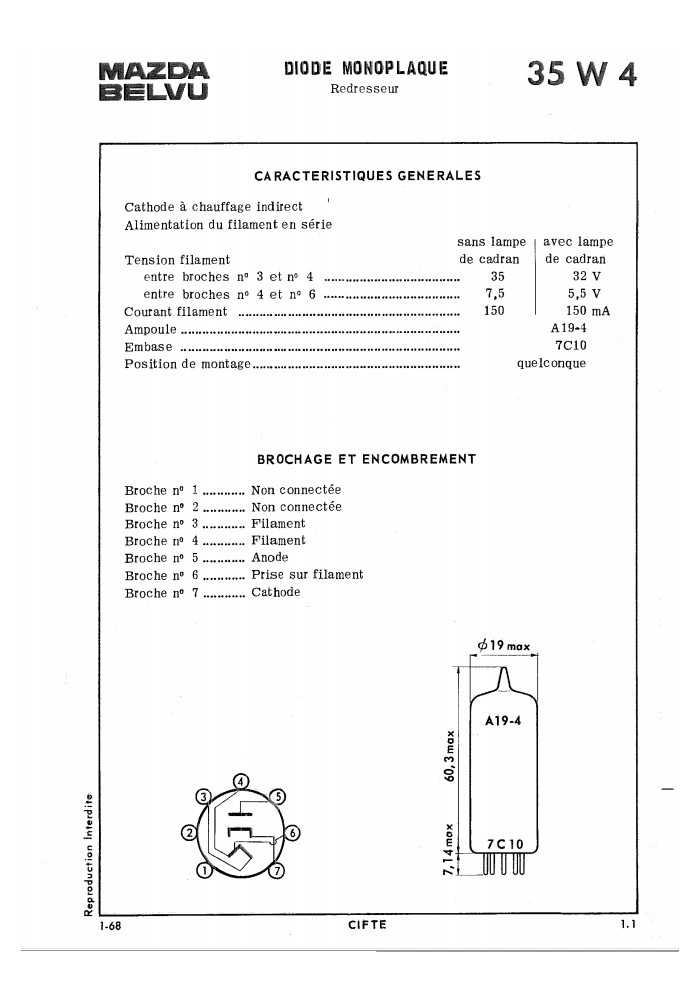

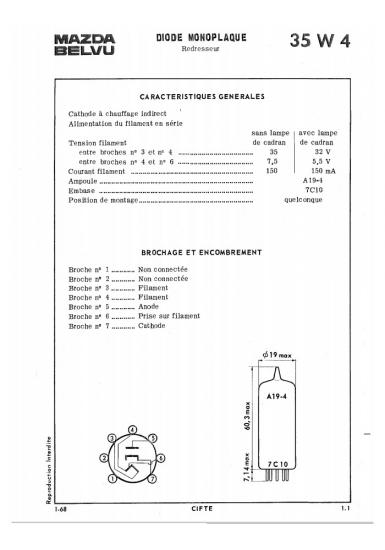

Tout d'abord, voyons les caractéristiques principales :

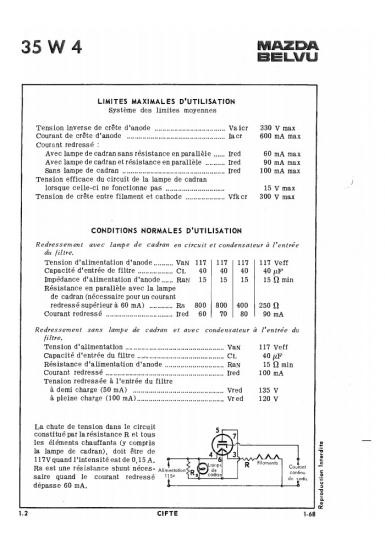

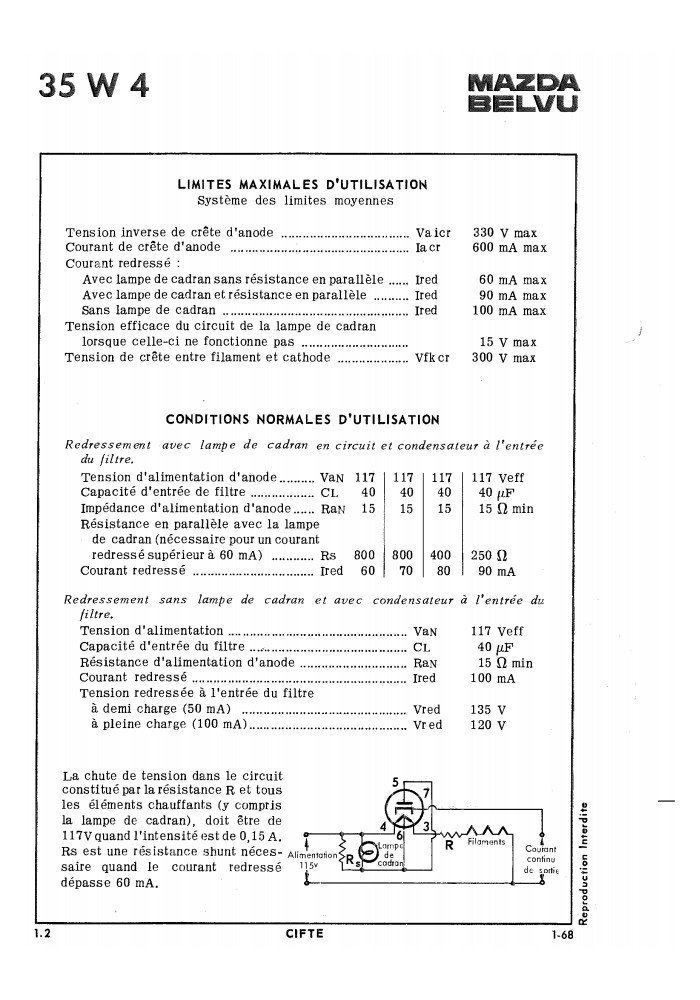

35w4-01.jpg35w4-02.jpgUn petit schéma à la fin du "datasheet" nous précise les conditions de branchement de la lampe cadran.

La lampe cadran doit être une 6,3 V 0,15 A et elle est branchée avec (ou sans) une résistance en parallèle !

La valeur de cette résistance détermine le débit HT de la lampe qui peut varier entre 60 et 90 mA.

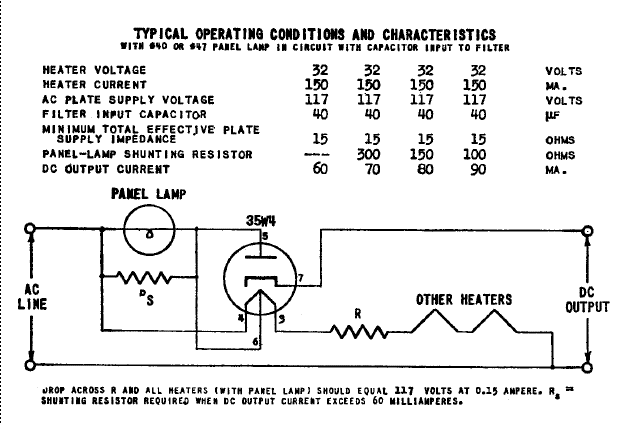

Un autre schéma:3712435w4.gifLa résistance R est calculée en fonction de la chaine de filaments des lampes :

Le courant est de 0,15 A , on additionne les tensions filaments de tous les tubes et R sera calculé pour arriver à une tension totale égale à la tension secteur désirée.

Comme on peut le voir sur le tableau ci-dessus, la valeur de Rs détermine bien le courant délivré par la lampe, elle sera dans la pratique entre 100 et 150 ohms. Ce montage très particulier permet d'éviter les grosses résistances bobinées qui alimentent les lampes cadran dans certains postes!

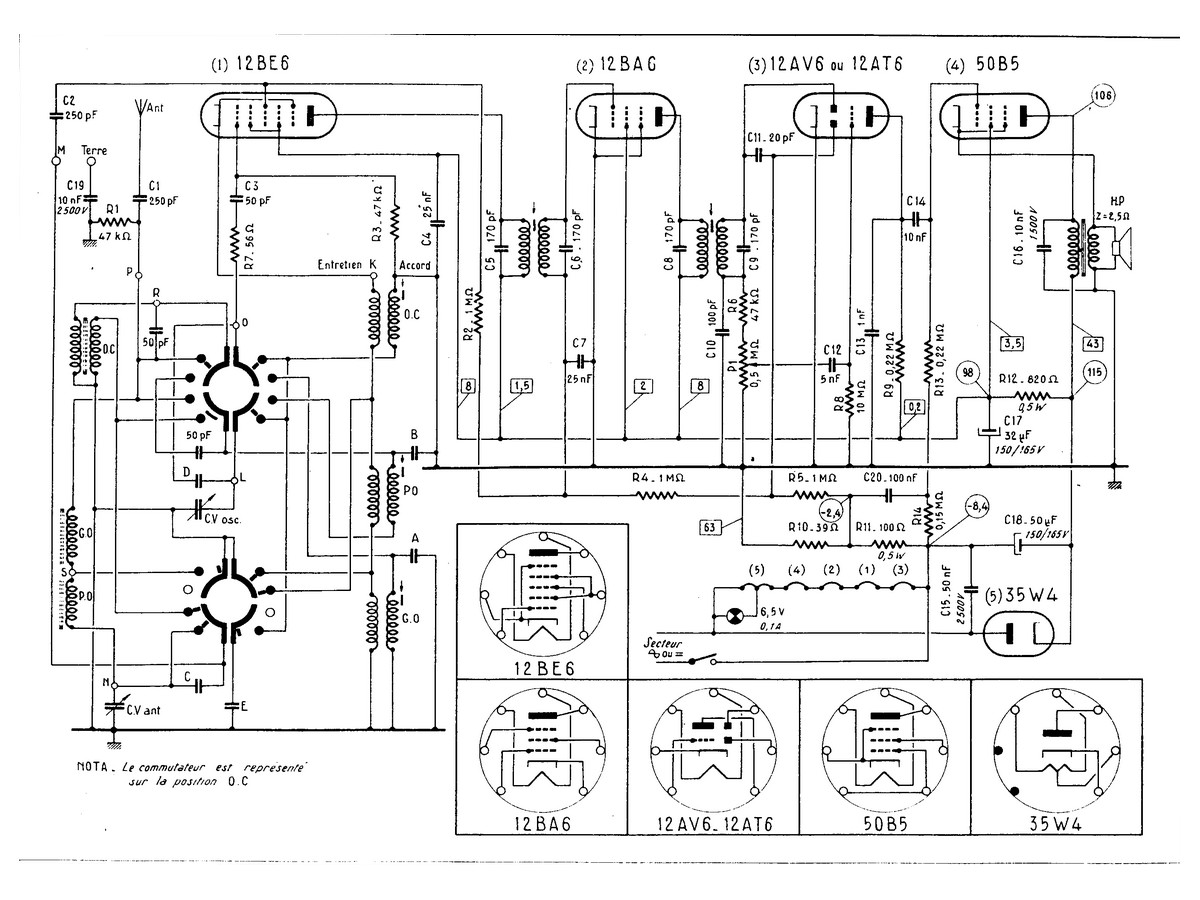

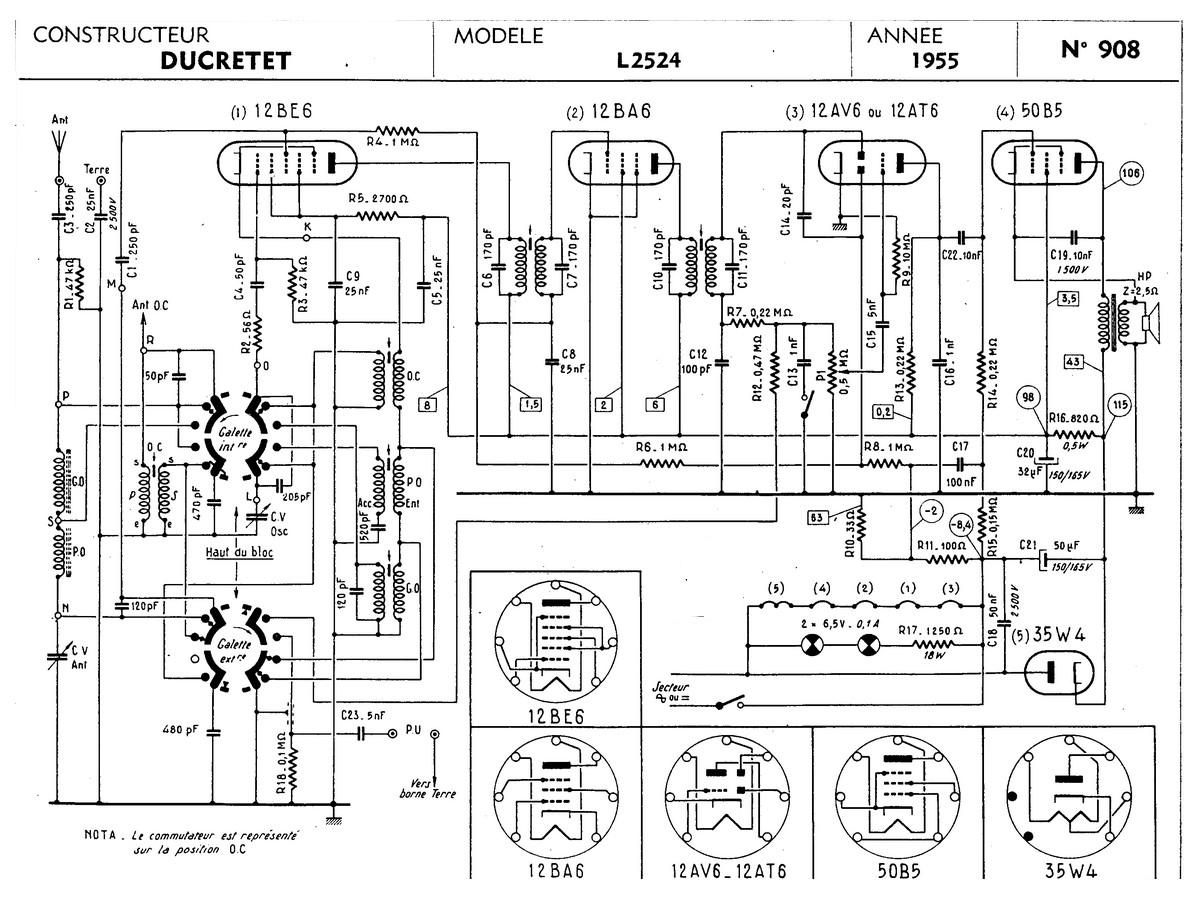

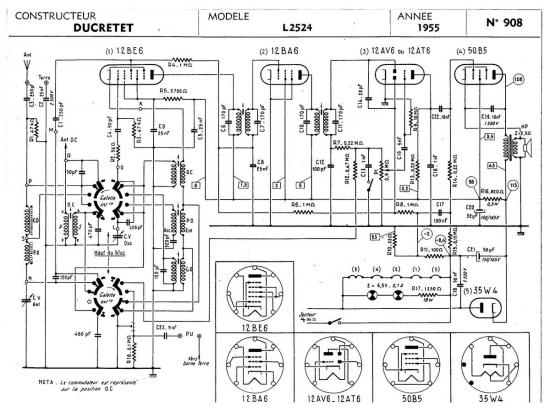

Curieusement Ducretet Thomson a utilisé les 2 variantes... Avec résistance chutrice dans le L2524:l2524.jpgEt branchement sur la prise intermédiaire dans le L2523:


Les deux options fonctionnent, mais dans le premier schéma la résistance bobinée branchée en série avec les lampes cadran chauffe pas mal, faut dire qu'il y a deux ampoules à alimenter...

On pourrait revenir à l'autre schéma, mais il faudrait mettre les 2 ampoules en parallèle et trouver des 6,3 V 0,06 A ce n'est pas très courant.

Voici à titre d'exemple les ampoules cadran diffusées par Philips:

Les lampes cadran Philips
Type Culot Verre V I (mA)
196 E10 Cylindrique 10 6 300
210 E10 Sphérique 9.75 12 60
2068 E10 Sphérique 9.75 12 60
2089 . . 6,3 100
2249 . . 6,3 320
4266 BA15S Sphérique 18 opale 6 100
6008 . . 6 60
6811 BA15S Sphérique 18 6 500
6890 D E10 Sphérique 9.75 2,5 200
7121 (D) E10 Sphérique 9.75 6 50
7133 D E10 Sphérique 18 striée 6 250
7143 D E10 Sphérique 9.75 6 500
7170 E10 . 6 300
7176 E10 . 4 40
7181 E10 Sphérique 9.75 10 50
7184 . . 8 350
7185 E10 Sphérique 9.75 8 450
7185 D E10 Sphérique 9.75 striée 8 450
7199 E10 Sphérique 18 6 25
7994 N BA9,5 Sphérique 9.75 7 100
8000 D E10 Cylindrique 10 4 100
8005 E10 Cylindrique 10 18 100
8006 N BA9,5 Cylindrique 10 6,5 100
8008 N BA9,5 Cylindrique 10 6,3 150
8009 D E10 Cylindrique 10 opale 6,3 250
8009 N BA9,5 Cylindrique 10 6,3 250
8017 E10 Cylindrique 10 2 210
8019 E10 Cylindrique 10 4,5 300
8023 N BA9,5 Sphérique 9.75 6 180
8024 D E10 Cylindrique 10 6,3 300
8024 N BA9,5 Cylindrique 10 6,3 300
8030 . . 6 280
8033 E10 Cylindrique 10 5 200
8034 E10 Cylindrique 10 10 200
8037 E10 Cylindrique 10 6,3 100
8038 E10 Cylindrique 10 5 200
8040 BA15D Sphérique 18 6 500
8041 E10 Cylindrique 10 4 100
8042 E10 Cylindrique 10 4 500
8043 E10 Cylindrique 10 6,3 90
8044 E10 Cylindrique 10 6,3 140
8045 D E10 Cylindrique 10 6,3 320
8046 BA15S Sphérique 18 opale 6 500
8047 BA15S Sphérique 18 4 110
8048 E10 Sphérique 18 6 150
8049 BA15S Sphérique 18 6 600
8050 . . 2 900
8053 BA15D Sphérique 18 6 400
8054 BA15S Sphérique 18 6 230
8055 E10 Cylindrique 10 5 250
8056 E10 Sphérique 9.75 4 200
8057 E10 Cylindrique 10 2 90
8058 E10 Cylindrique 10 4 100
8059 E10 Cylindrique 10 6 100
8060 E10 Cylindrique 10 14 150
8062 . . 4,5 350
8063 E10 Cylindrique 10 6 70
8064 BA15S Cylindrique 22 18 200
8066 BA15S Cylindrique 22 opale 9 200
8067 E10 Sphérique 9.75 12 60
8068 E10 . 6 300
8069 BA15S Sphérique 18 35 50
8070 E10 . 10 200
8071 E10 Sphérique 11.75 6 300
8072 E10 Sphérique 11.75 12 100
8073 E10 Sphérique 11.75 6,3 100
8073 D E10 Cylindrique 10 6,3 100
8074 . . 5 450
8075 E10 Sphérique 9.75 rouge 12 100
8076 E10 Sphérique 9.75 verte 12 100
8077 E10 Sphérique 9.75 rouge 6 100
8078 E10 Sphérique 9.75 verte 6 100
8079 E10 Cylindrique 11 9 290
8080 E10 Cylindrique 10 10 200
8087 . . 4 500
8088 E10 Cylindrique 10 6,3 320
8089 N BA9,5 Sphérique 9.75 12 100
8089 D E10 Sphérique 9.75 12 100
8091 E10 Sphérique 11 6,3 640
8092 E10 Cylindrique 10 10 200
8095 E10 Cylindrique 10 19 90
8097 D E10 Cylindrique 10 19 90
8098 D E10 Cylindrique 10 20 100
51 219 . . 10 200
51 275 E10 Cylindrique 10 10 200
51 285 E10 Sphérique 9.75 12 60
51 339 E10 Cylindrique 10 19 100
51 359 E10 Sphérique 9.75 12 100
FK500 91 E10 Cylindrique 9.75 12 60
FK502 00 E10 Sphérique 9.75 6,5 100
FK503 43 E10 Sphérique 9.75 7 200
FK503 51 E10 Sphérique 9.75 6,3 200
FK505 39 E10 Cylindrique 10 6,5 100
FK505 40 E10 Cylindrique 10 6,3 320
FK505 47 E10 Cylindrique 10 19 90
FK550 91 E10 Cylindrique 10 12 60
FR501 01 E10 Cylindrique 10 4,5 100
FR501 79 E10 Cylindrique 10 3,5 300
FR510 01 E10 Cylindrique 10 4,5 100
FR510 02 E10 Cylindrique 10 4,5 300
FR510 03 E10 Cylindrique 10 6,5 100
FR510 04 E10 Cylindrique 10 6,5 300
FR510 05 E10 Sphérique 9.75 2,5 100
FR510 06 E10 Cylindrique 10 7 500
FR510 18 E10 Sphérique 9.75 2,5 100
PX500 37 E10 Sphérique 9.75 2,5 100

Il y a eu beaucoup de fabrications différentes, à l'heure actuelle, on trouvera plus facilement des 6,3 V 0,15 A.

Cette petite page sans prétention répond à plusieurs questions posées par des internautes et met une fois de plus en évidence la "magie de la radio à tubes"!!!
