Condensateurs anciens 2

Dans cette deuxième partie, on va découvrir d'autres familles de condensateurs :

Tout d'abord les condensateurs à bain d'huile :

Vous n'en verrez pas dans les postes de radio, car ils sont réservés au matériel professionnel.

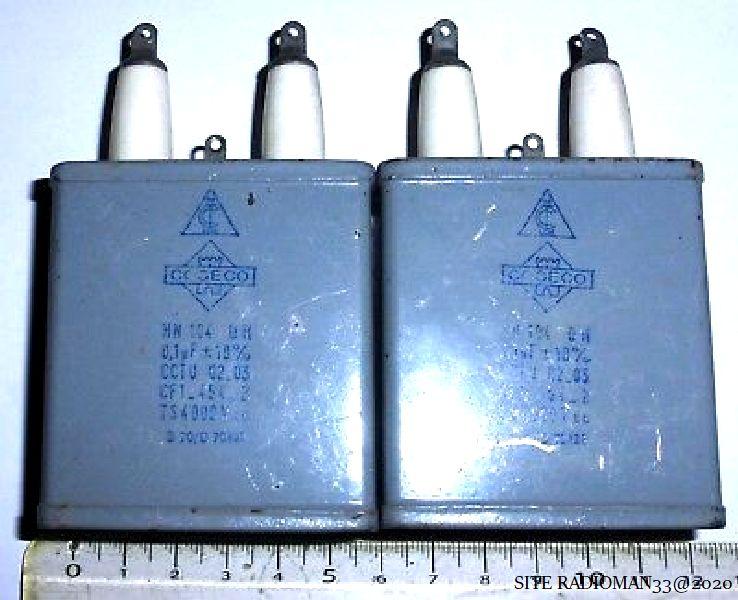

2 condensateurs au papier huile 01 f nos tservice

On en trouve dans les appareils de mesures, alimentations pro, et aussi dans le matériel militaire (surplus de l'armée).

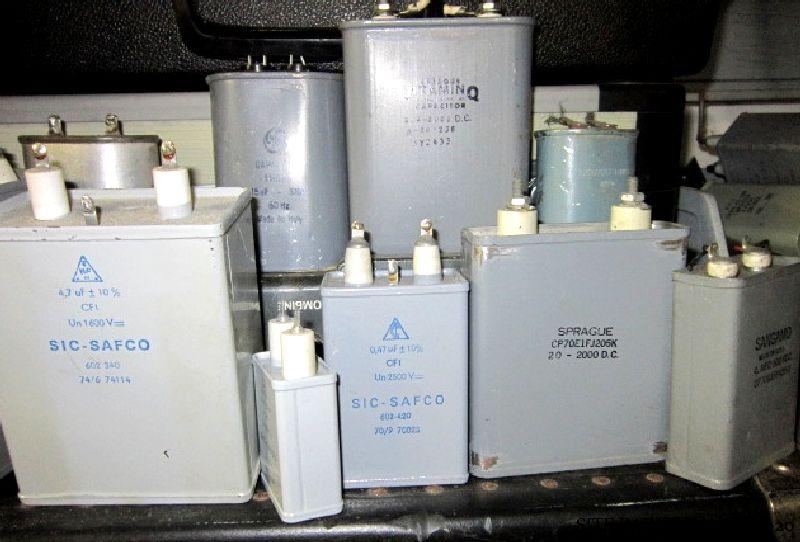

Les valeurs courantes se situent entre les condensateurs papier et les chimiques :Capa b huile

De quelques dixièmes de µF à plusieurs centaines de µF dans le domaine industriel.

L'isolant est une huile minérale, l'huile de ricin a été aussi utilisée, ils sont montés dans des "cuves" parfaitement étanches.

A de très rares exceptions près, ils sont d'une fiabilité absolue si le boitier évidemment n'a pas été endommagé par l'oxydation ou une dégradation mécanique.

Voyons maintenant les condensateurs électrochimiques :



C'est la bête noire du dépanneur car ils vieillissent très mal et dans beaucoup de cas leur remplacement sera systématique !

 à quoi ils ressemblent :

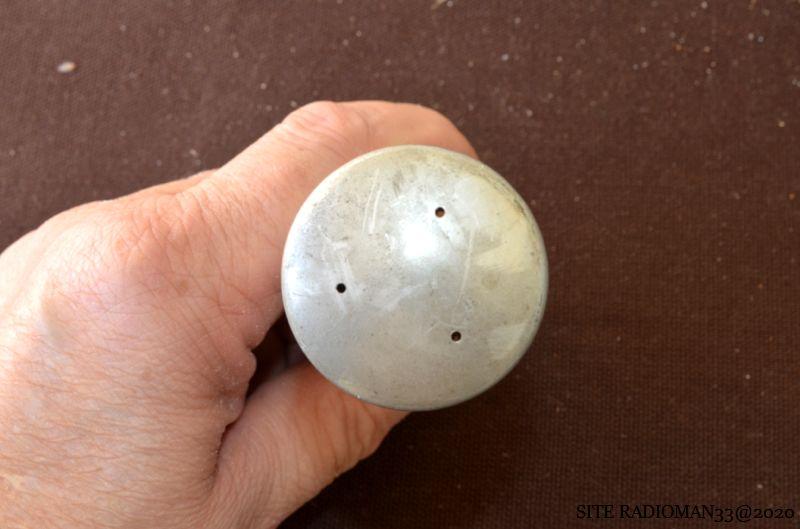

Les plus anciens comme ces Philips montés dans des postes des années 30 se démarquent par une technologie un peu spéciale :

Dsc 290

Ils sont à électrolyte liquide (on s'en rend compte en les secouant un peu).

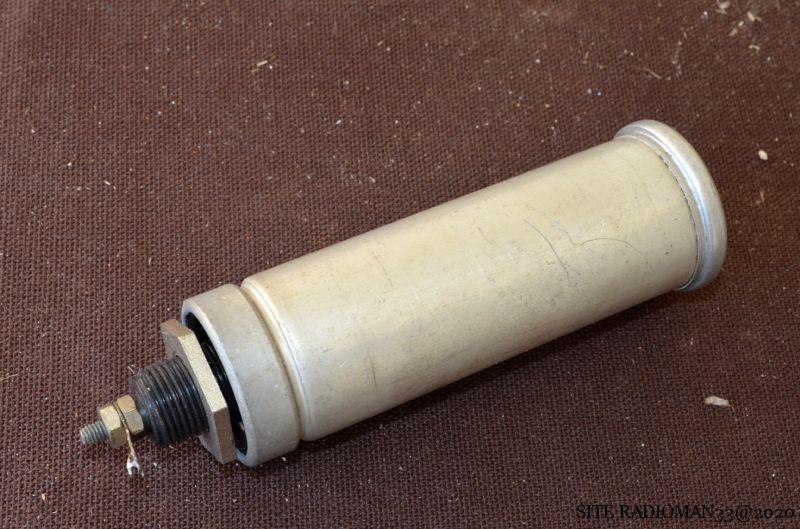

Dsc 289

Si le liquide n'a pas coulé partout sur le châssis (cas le plus fréquent) certains vous diront qu'on peut les "régénérer" en les soumettant à une haute tension progressive tout en contrôlant courant et température !

Cette manip est réservée aux "experts" d'autant que la réussite de l'opération n'est pas garantie.

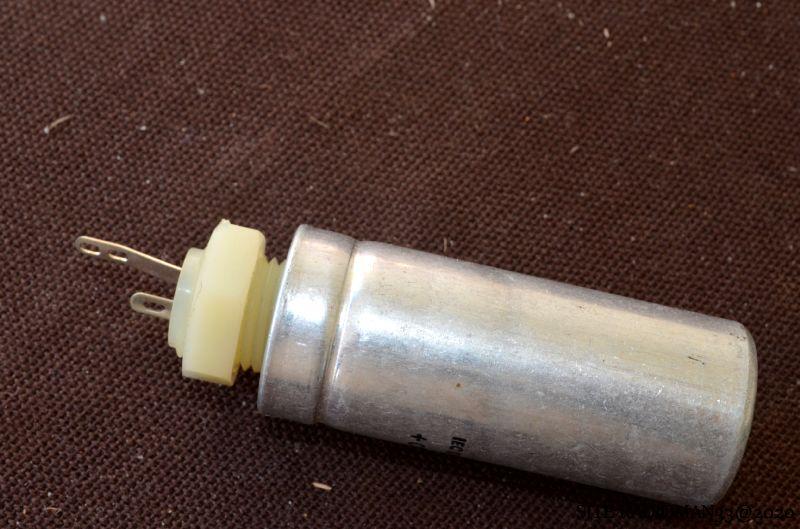

On va trouver ensuite toute la gamme des condensateurs en tube alu :

Dsc 291

Ils sont tous à remplacer, car potentiellement dangereux (risque d'explosion !).

Il n'est pas facile de trouver des condensateurs identiques, les condensateurs chimiques modernes étant le plus souvent avec des sorties axiales.

Dans cette catégorie, on va trouver dans les appareils anciens ces quelques "spécimens":

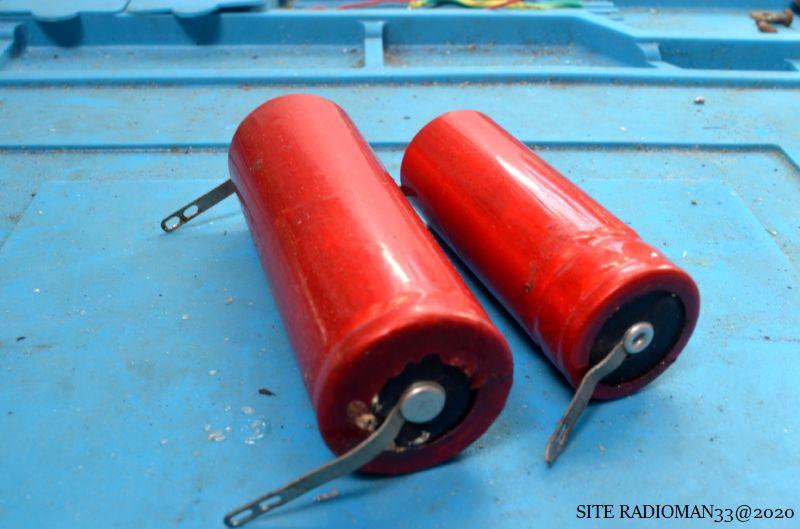

Dsc 292

Souvent présents sous le châssis des appareils, ce type de condensateurs est à remplacer !

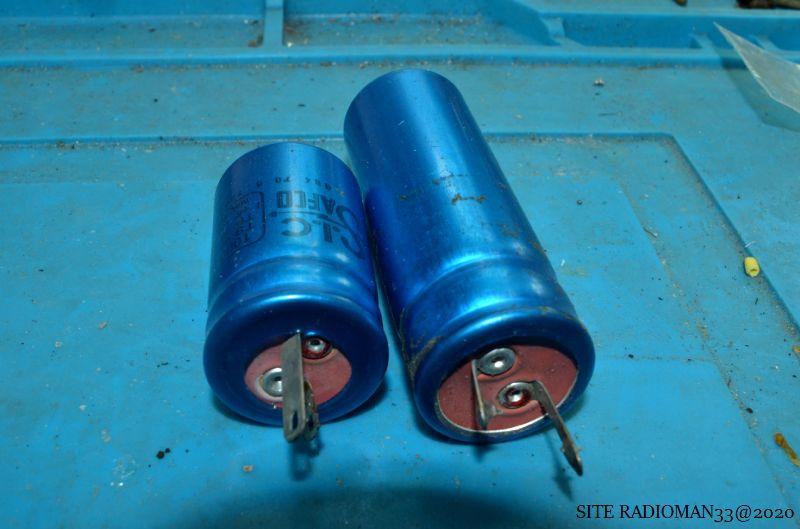

Dsc 293

Ceux-là présents dans les appareils HIFI des années 70 ne valent guère mieux (à jeter !)...

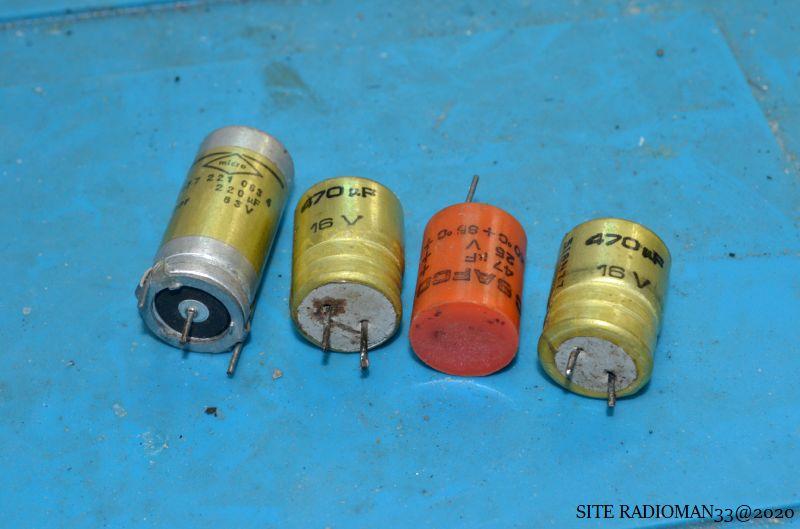

Dsc 294Un petit "assortiment" de condensateurs de mauvaise qualité souvent présents dans les postes à transistors et les appareils HIFI..!

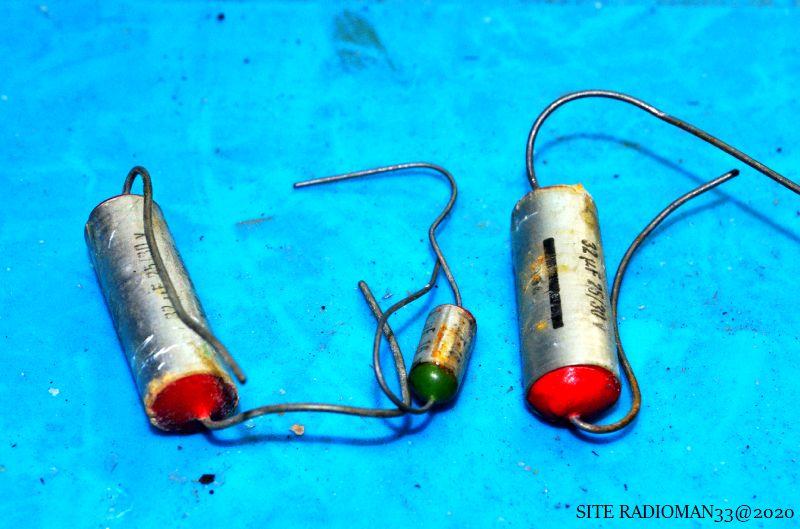

Dsc 0238Je vous ai gardé les "pires" pour la fin :

Les "sic-safco" à bouts rouge et vert : à remplacer sans hésiter...Dsc 296

Les anciens condensateurs japonais ne sont pas mieux :

Ces deux là proviennent d'un appareil de mesure...

Et les "bons" me direz-vous ?

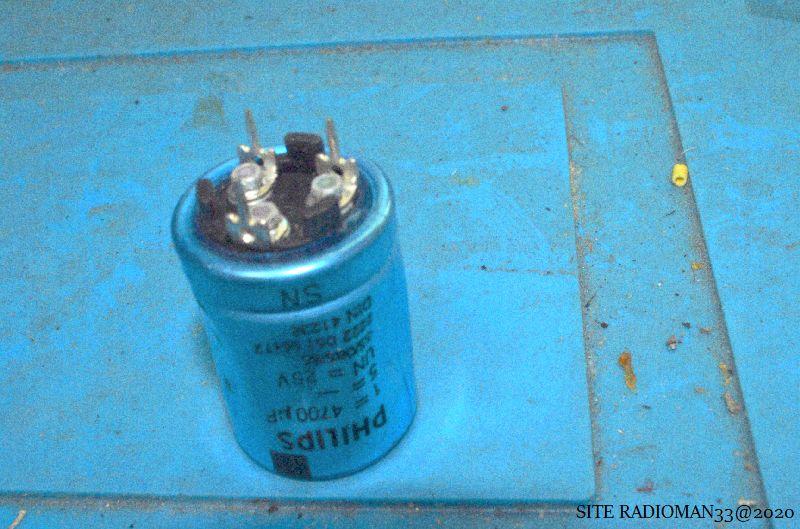

Dans ces anciens condensateurs, j'en ai trouvé un qui a conservé ses caractéristiques : Dsc 295

Ce Philips pour montage en circuit imprimé : date des années 80 et testé OK ... Peut-être un coup de chance ?



Dans les appareils de qualité, on va trouver des condensateurs au look très "pro" :

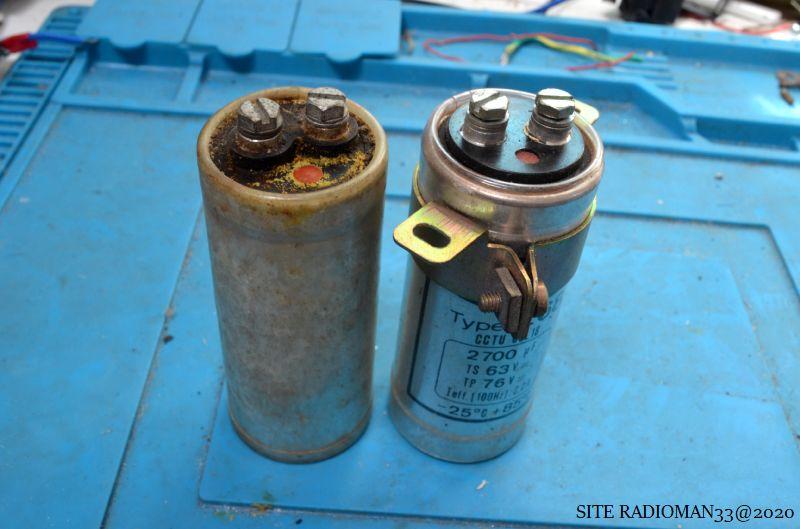

ce sont les "Felsic" de Sic-safco, mais eux aussi, ils vieillissent:Dsc 297Celui de droite est neuf, mais celui de gauche était monté dans une alimentation et n'a pas résisté à l'usure du temps !

Ces condensateurs possèdent une valve de sécurité ( rouge) qui évite l'explosion et permet au liquide interne de s'écouler comme on peut le voir sur la photo !



En conclusion, on peut dire sans beaucoup se tromper que tous ces condensateurs chimiques ont une durée de vie limitée !

Aucun ne résiste au temps qui passe et toute restauration SÉRIEUSE passera par leur remplacement systématique !



Dernière catégorie : les condensateurs "TANTALE" :

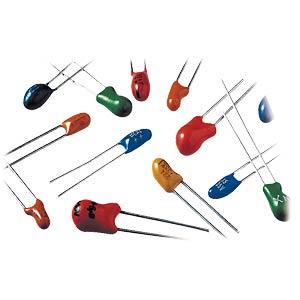

Même gamme de valeurs que les condensateurs chimiques, mais souvent beaucoup plus petits :

Tantal1

On va les trouver dans les appareils de mesure, du matériel audio miniaturisé et autres applications professionnelles.

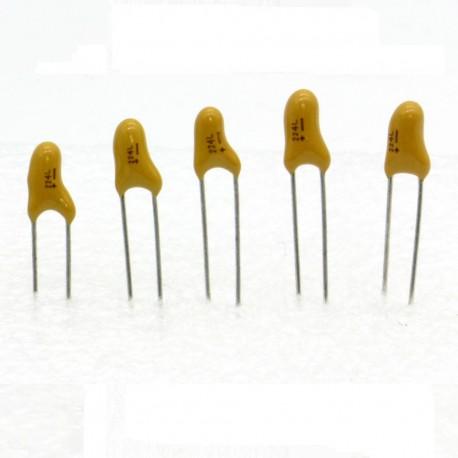

5x condensateur tantale avx 022uf 50v 224 radial 85con414Le plus souvent la valeur et la tension de service sont marquées dessus.

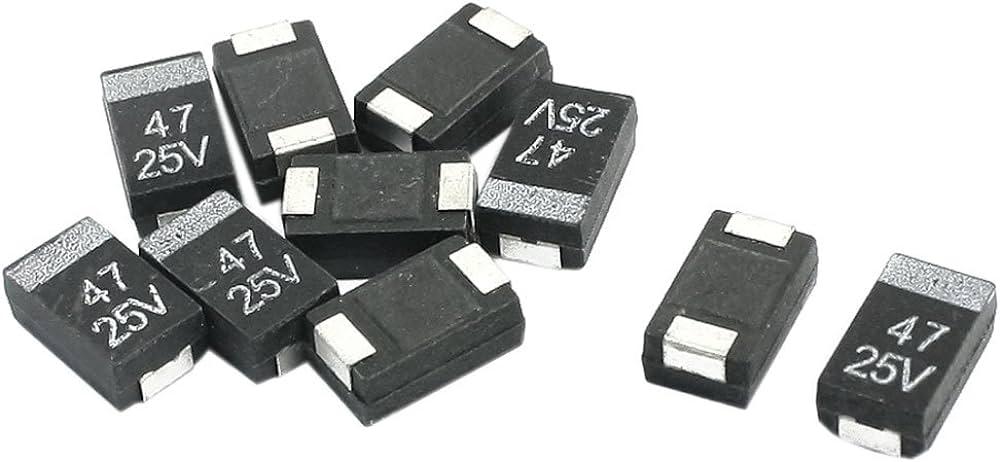

Dans les fabrications récentes, ils existent au format "SMD":

61ern2koudl ac uf1000 1000 ql80Hélas la qualité n'est pas toujours au rendez-vous et dans de nombreux appareils (oscillos tektronik ou caméscopes Sony) hélas,  ils ont une fâcheuse tendance à se mettre en court-circuit au bout de quelques années.

À utiliser avec prudence !
