Calcul d’un cordon « Chauffant »



Dans les récepteurs  « tous-courants », les filaments des tubes sont connectés en série.

La somme des tensions filaments des tubes devrait être égale à la tension secteur (117V) mais ce n’est jamais le cas il faut donc trouver une solution pour faire chuter cette tension

 Il existe trois moyens différents pour dissiper cet excès de tension:

  1. Résistance de puissance
  2. Tube régulateur
  3. Cordon chauffant

RESISTANCE DE PUISSANCE

Habituellement, il s'agit d'une résistance  bobinée ordinaire d’une puissance de 10 à 15watts qui va être calculée et mise en série avec la chaine des filaments.

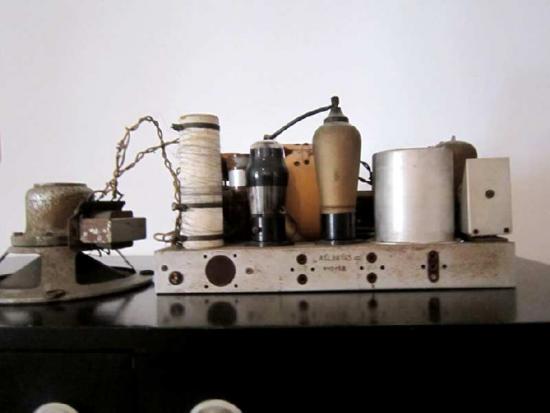

193715img 0704

Elle va être fixée dans un coin du chassis car elle produit pas mal de chaleur !

TUBE REGULATEUR

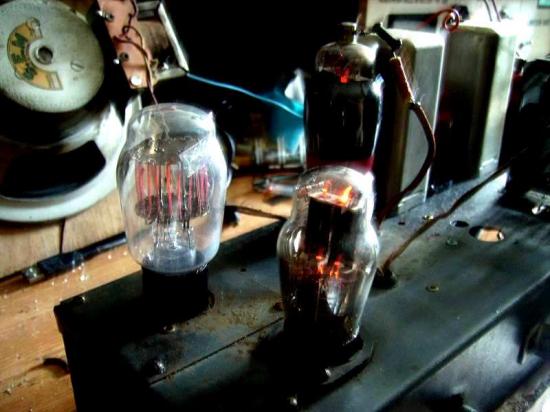

On connaît déjà ce type de tube (voir article sur le site) : les résistances internes sont calculées pour fonctionner avec un jeu de tubes précis et permettent en plus l’alimentation de 1 ou plusieurs lampes cadran ; là aussi le tube chauffe beaucoup !Imgp8561 2

CORDON CHAUFFANT

Certains petits postes sont tellements « compacts » qu’on a pas la place d’y caser une résistance ou un tube régulateur…Alors on a trouvé une autre solution :

Habituellement le cordon secteur du poste n’a que 2 fils !

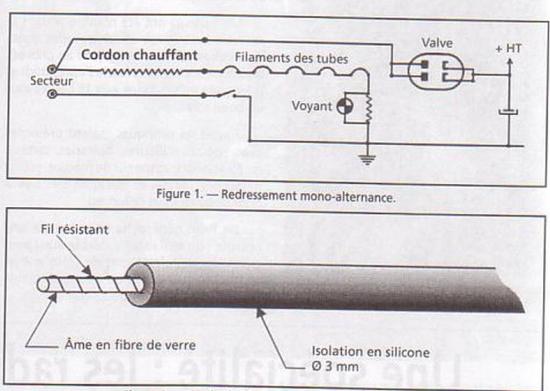

On va en rajouter un 3è qui va être constitué d’un fil résistant entouré d’une gaine isolante et résistante à la chaleur :

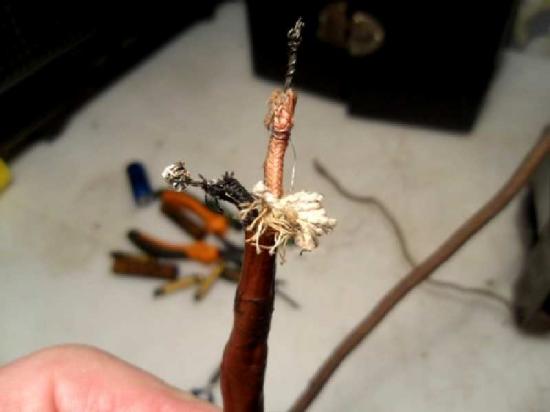

Prise

autrefois on utilisais l’amiante (dangereuse et cancérigène) maintenant on utilise les silicones ou téflon .

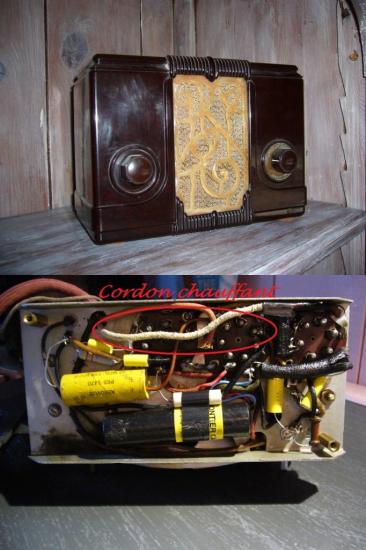

Poste

Cette chaleur va être dissipée sur toute la longueur du câble d’alimentation :

Cette solution ne pourra s’appliquer qu’à des postes ayant une consommation très faible de l’ordre de 15 à 18 watts.

Pour calculer un cordon chauffant on procède de la manière suivante :

  1. Consulter dans un manuel, les volts et le courant des filaments des tubes
  2. Ajouter leurs tensions
  3. Soustraire la tension totale de filament de 117 volts pour obtenir la tension en excès
  4. Utiliser la loi d'Ohm pour calculer la résistance (R = U / I) de la résistance de puissance
  5. Calcul de la dissipation de puissance (P = UxI) de la résistance de puissance

Cette puissance de dois pas dépasser 15 à 18 Watts afin que la température de fonctionnement du cordon reste acceptable.





Exemple: Radio RCA Moldel 4X3

6A7G

0,3 ampères

6.3 volts

6F7G

0,3 ampères

6.3 volts

43

0,3 ampères

25 volts

25Z5G

0,3 ampères

25 volts

_____________

_____________

_____________

Calculs

0,3 ampères

62,6 volts

E = 117 à 62,6 = 54,4 volts

R = 54.4/0.3 = 181 ohms

P = 54,4 x 0,3 = 16 watts

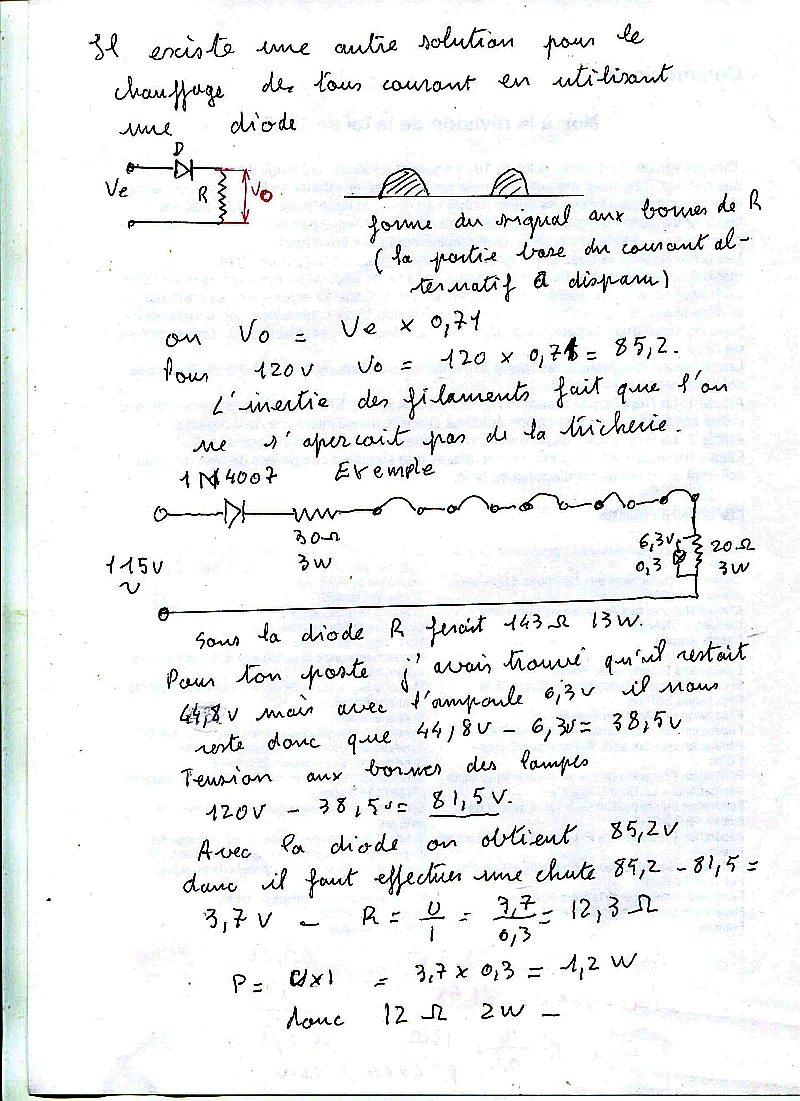

Ainsi, 181 ohms et 16 watts sont des caractéristiques spécifiques de la résistance de puissance. Dans la pratique, une résistance de 20 à 30 watts peut être utilisé pour augmenter sécurité, mais dans tout les cas on est tributaire des caractéristiques du cordon chauffant !






La boutique « Radiofil » propose un cordon chauffant :

« Cette corde permet de fabriquer des cordons secteur chauffants pour postes tous-courants
(voir article de Daniel Falgoux dans Radiofil magazine n°10).
Caractéristiques : résistance 150 ohms/m ; diamètre 2,9 mm ; finition silicone blanc.
Conditionné sous sachet de 10 mètres. »

Cordon

Donc dans le calcul précédent on mettra 1M30 de cordon chauffant pour faire fonctionner le poste.

Fabrication du cordon

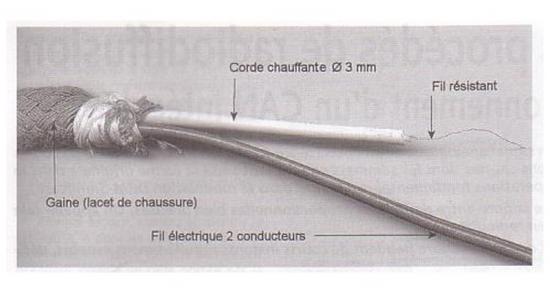

La méthode la plus employée est celle du « lacet de chaussure » !Cordon

On va utiliser un lacet de chaussure de montagne : son diamètre est assez gros et permet d’enfiler à l’intérieur un morceau de fil électrique deux conducteurs (genre scindex) et le cordon chauffant coupé à la bonne longueur.

Une bonne ligature a chaque extrémité évitera au lacet de s’effilocher.

Le cordon sera vissé dans la prise de courant et du coté poste on utilisera un petit domino (le fil résistant ne se soude pas) pour effectuer le branchement au poste.

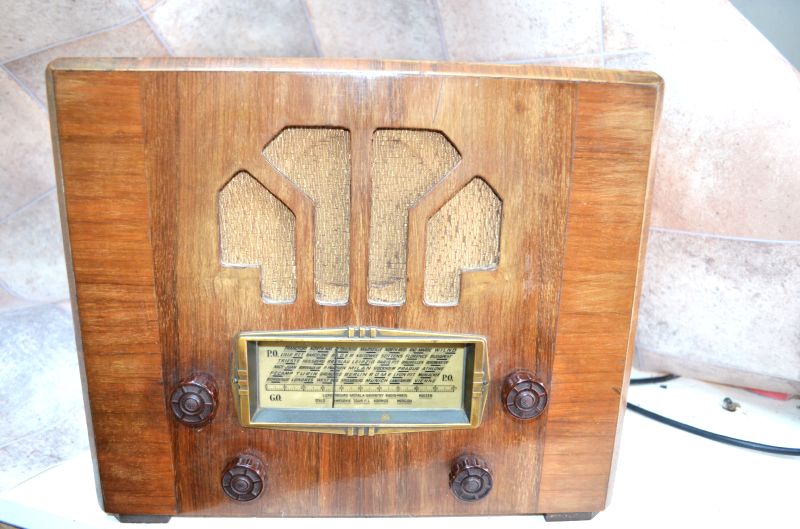

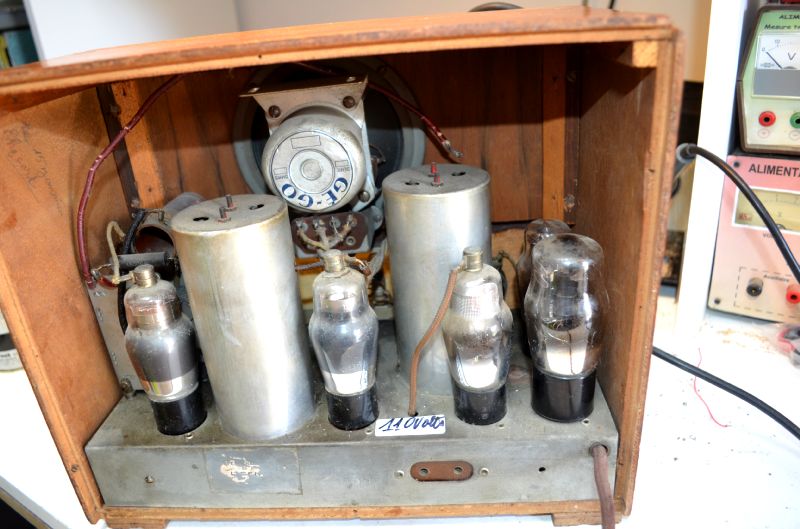

Depuis l'écriture de cet article un petit poste avec cordon chauffant est arrivé à l'atelier:Dsc 131Dsc 149

Une fois révisé je l'ai testé avec prudence :

N'oublions pas que ce mode de branchement est très dangereux et devra être complété par un transformateur d'isolement avant tout branchement au réseau électrique!



Illustrations:  photos perso, photos du web, radiofilN°10, doc anciennes...
