MULTIMETRE APPA205

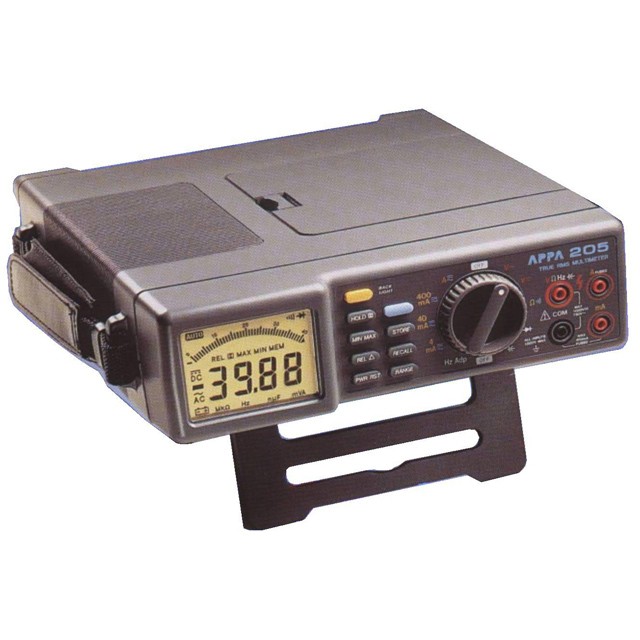

De tous les appareils de mesure que j'utilise c'est celui qui me sert le plus!appa-205.jpgJ'ai acheté cet appareil en 1999, à cette époque je travaillais dans le SAV et j'avais besoin d'un multimetre polyvalent, précis et surtout que je puisse amener un peu partout...

La marque n'était pas connue mais offrait des performances très étendues pour un prix très attractif!

13 ans plus tard j'ai toujours mon APPA205, il fonctionne toujours parfaitement , il a juste perdu le plexi qui était devant l'afficheur LCD (pas génant).

Voici les caractéristiques principales de la "bête":

Afficheur digital 4000 points avec un bargraphe analogique de 42 segments...

Quand on est habitué aux multimètres à aiguille ...c'est important!

Il mesure:

Les tensions continues de 0,4V à 1000V et alternatives de 4V à 750V.

Les intensités continues et alternatives de 4mA à 10A.

Mesure résistances de 0 à 40Mohms.

Test sonore de continuité < 50ohms visuel et(ou) sonore.

Test de diodes.

Mesure de capacité de 1pF à 40uF.

Frequencemètre de 0,01Hz à 1Mhz.

Dans toutes les gammes Changements d'échelle manuel ou automatique.

Mesure MINI/MAXI Avec blocage de la mesure et choix d'une valeur de référence(mesure relative).

Impédance d'entrée: 10Mohms et protection d'entrée...600Volts.



L'appareil fonctionne sur piles et sur secteur, avec possibilé de bandoulière de transport.

Je reconnais que j'ai du mal à m'en passer et c'est pour partager mon "coup de coeur" pour cet appareil, qui est toujours commercialisé que j'ai rédigé ce petit article sans prétention!

Voici pour finir les "caractéristiques " de l'appareil:

Spécifications techniques constructeur

Type

Numérique

Format

Table

Nombre de points

4000 points / 9999 en fréquence

Echelle

Automatique / manuelle

Fonction DATA HOLD

Data-hold - Delay-hold - Min/Max - Relative - Mémoires STORE et RECALL

Arrêt automatique

-

Hauteur de l'écran

LCD 3¾ digits / 16 mm

Rétro-éclairage

Oui

Bargraph

Oui, 42 segments

Echantillonnage

2 mes./sec. - bargraphe : 20 mes./sec.

Indicateur pile usagée

Oui

Alarme sonore

-

Calibres tension DC (continu)

400 mV - 4 V - 40 V - 400 V - 600 V - Précision de base ± 0,3 %. Impédance 10 Mohms env.

Calibres tension AC (alternatif)

400 mV - 4 V - 40 V - 400 V - 600 V (TRMS entre 40 et 1 kHz) - Précision de base ±1%

Calibres courant DC (continu)

4 mA - 400 mA - 10 A (20 A ~ 30 s) - Précision de base ± 0,4 %.

Calibres courant AC (alternatif)

40 mA - 400 mA - 10/20 A (TRMS entre 40 et 1 kHz) - Précision de base ± 1,5 %.

Mesures Trms

Oui

Bande passante

1 kHz

Test diodes

Oui

Test continuité

Oui

Test piles

-

Test transistors

-

Température

-

Mesure de résistances

6 calibres de 400 ohms à 40 Mohms

Capacimetre

5 calibres de 4 nF à 40 µF

Mesure d'inductances

-

Fréquencemètre

5 calibres de 100 Hz à 1 MHz. Précision ± 0,1 %.

Connexion PC

-

Dimensions

218 x 195 x 73 mm avec gaine antichoc

Poids

1300 g environ

Protection

Fusibles 1A et 15A / 600 V HPC = surtension transitoires de 6 kV tolérées

Normes

IEC 1010 cat. II 600 V

Alimentation

Secteur (110/220V-50/60Hz) ou 6 piles 1,5 V LR6 (AA)

Autonomie de la pile

1200 h (sans éclairage)

Accessoires

Cordons de test, cordon secteur, pinces crocodiles

Voila, je n'ai pas d'actions chez le distributeur, je livre simplement un avis d'utilisateur...

Le multimètre APPA205  est en vente ici:

==>  APPA 205  <==

De nouveaux modèles sont apparus depuis et viennent "étoffer" la gamme!

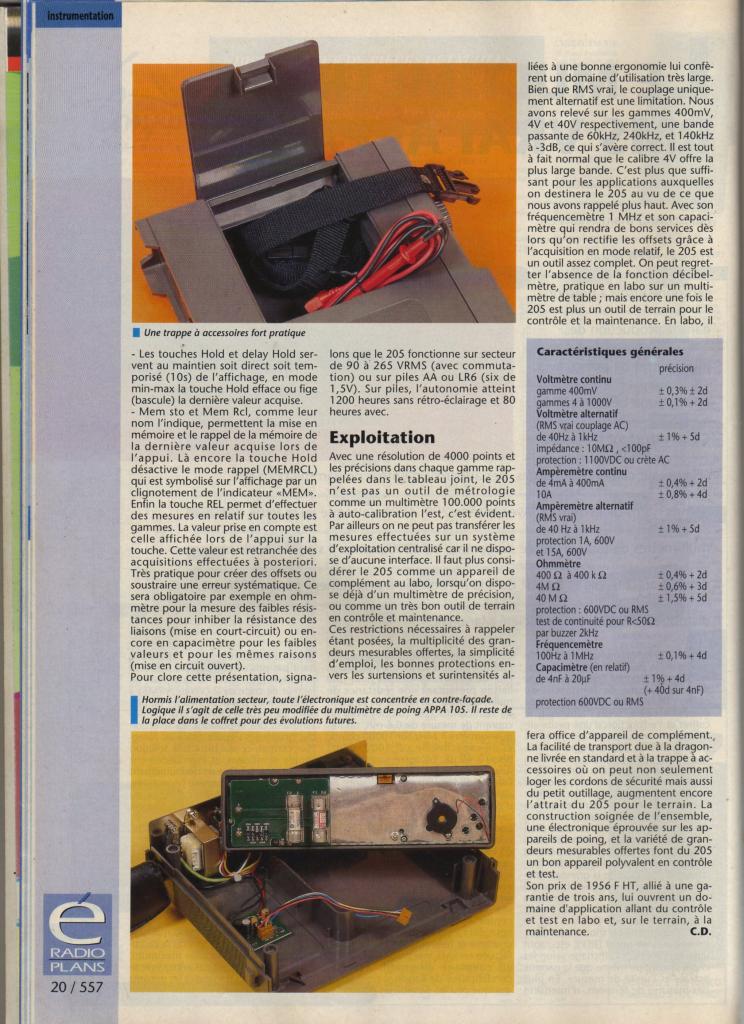

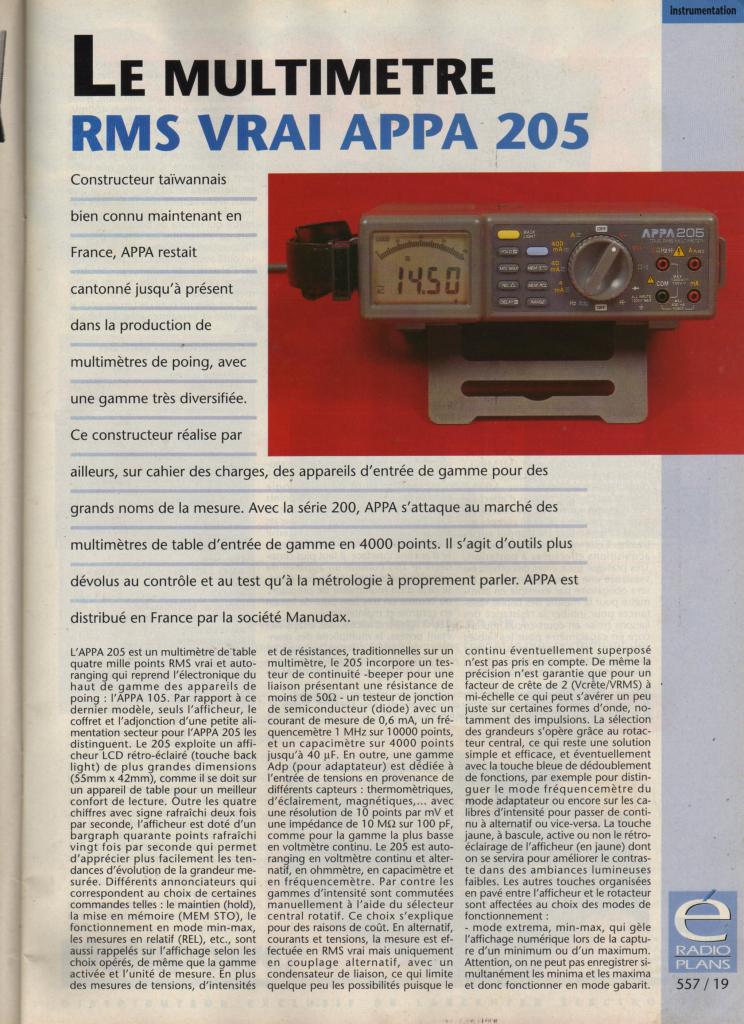

Pour terminer je rajoute le banc d'essai de cet appareil publié dans "RADIO-PLANS":


Date de dernière mise à jour : 17/05/2021

Commentaires

  • Chistian
    Bonjour,
    Un peu bricoleur en électronique j'ai une question que je n'ai jamais osé poser: que veut dire par exemple "4000 points" pour les appareils de mesure?
    Merci.
    • radio-man64
      • radio-man64Le 19/12/2019
      bjr, Pris sur site technique: Résolution, chiffres et points La résolution désigne la plus petite grandeur mesurable par le multimètre. La résolution d’un multimètre numérique indiquera par exemple qu’il ne peut pas mesurer de tension inférieure à 1 volt ou qu’au contraire il est capable d’isoler des valeurs de l’ordre du millivolt (1/1000ème de volt). Ainsi, vous n’achèterez pas une règle graduée uniquement en centimètres pour des mesures en millimètres ni un thermomètre ne mesurant que des degrés entiers pour contrôler une température de 63,8°C. Il vous faut dans les deux cas un instrument de mesure d’une résolution dix fois plus élevée. Un multimètre de 3 chiffres 1⁄2 pourra ainsi afficher des mesures comportant jusqu’à 3 chiffres de 0 à 9 plus un “demi-chiffre” représenté soit par un 1 soit par un blanc. Ce type de multimètre pourra donc afficher 1,999 valeurs différentes, autrement dit 1,999 points. Un multimètre de 4 chiffres 1⁄2 aura ainsi une résolition de 19,999 points. Il est plus précis de définir la résolution d’un multimètre en points plutôt qu’en chiffres, d’autant qu’il existe aujourd’hui des multimètres 3 chiffres 1⁄2 dotés d’une résolution étendue allant jusqu’à 3,200, 4,000 voire 6,000 points. Les multimètres affichant plus de points offrent une plus grande résolution dans certaines situations de mesure. Par exemple un multimètre de 1,999 points ne pourra plus effectuer de mesures au dixième de volt pour des tensions égales ou supérieures à 200 volts, ce qu’un multimètre de 3,200 continuera à faire jusqu’à 320 volts – offrant ainsi jusqu’à cette limite la même résolution qu’un multimètre de 20,000 points, plus onéreux. cdt domi
  • Pat 94
    • 2. Pat 94 Le 15/11/2017
    Bonjour,

    Merci pour cette description, du coup j'ai regardé sur internet afin de trouver un équivalent et surprise un APPA 205 neuf à vil prix était en vente sur Ebay.

    Du coup je suis l'heureux propriétaire de ce multimètre pour 54 € pour compris et je suis d'accord il est génial.

    Colt

    Pat 94
  • patoch
    • 3. patoch Le 29/12/2015
    bonjour
    voulant acheter un testeur de condensateur ;je voulais savoir s il existe un appareil capable de décharger et recharger un condensateur faisant en meme temps multimetre.
    Merci d avance..;
    • radio-man64
      • radio-man64Le 02/01/2016
      bjr, beaucoup de multimètres ont une fonction "test de valeur" pour les condensateurs mais cela ne va pas au delà! pour les essais en charge/décharge j'avais décrit sur le site un petit montage interessant: http://radioman64.e-monsite.com/pages/mes-constructions/testeur-de-condensateurs-h-t-et-b-t.html cdlt domi64
  • VILCOCQ J.J.
    • 4. VILCOCQ J.J. Le 13/02/2014
    Bonjour,
    APPA 205, toujours commercialisé, Où donc, mes 2 fournisseurs préférentiels du Nord de la France m'ont tous deux affirmés que APPA était "en déroute"! Et que, à part des occas. je ne trouverais aucun appareil neuf. Vrai ou faux?
    • radio-man64
      • radio-man64Le 13/02/2014
      bjr, Quand j'ai ecrit l'article il y a plus d'un an il était encore disponible ici: http://www.limpulsion.fr/art/APPA205/APPA__MULTIMETRE_NUMERIQUE_4000_Pts_TRMS Actuellement il est en rupture, mais faudrais les contacter pour savoir si ils peuvent encore en avoir! Cdlt Domi64
