ANENG Q1 : Un multimètre sympa!



Il y a longtemps que je n'avais pas acheté un multimètre digital!

Le dernier c'était il y a 3 ans, et c'était justement un appareil de cette marque chinoise.

Hélas malgré un fonctionnement irréprochable je ne l'ai pas utilisé longtemps car durant les travaux de l'atelier il est tombé dans un pot de peinture et cela ne lui a pas réussi!

En plus difficile de faire marcher la garantie dans ce cas là!!!

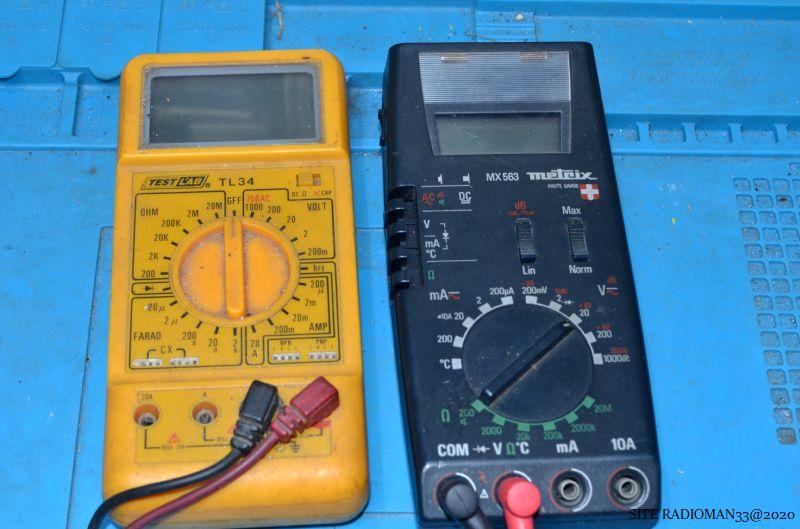

Je suis donc revenu vers mes anciens appareils:Dsc 274Tous deux datent des années 80-90 mais avec l'âge leur fonctionnement devient problématique (erreurs d'étalonnage, faux contats)...

Le mois dernier j'ai vu une promo sur le dernier modèle de chez "ANENG" , c'est le Q1 qui était proposé à un prix interessant.

Appareil très complet:

Voici les caractéristiques données par le fabricant:


1. True RMS
2. PCI
3. Gammes automatiques et manuelles sélectionnables
4. Graphique à barres analogique
5. Écran EBTN noir

Caractéristiques:
Capacitance: 9.99nF / 99.99nF / 999.9nF / 9.99uF / 99.99uF / 999.9uF / 9.999MF
Tension: 999.9mV / 9.999V / 99.99V / 999.9V
Courant: 999.9uA / 99.99uA / 999.9mA / 10A
Résistance: 99.99 / 999.9 / 9.999k / 99.99k / 999.9K / 9.999M / 99.99M Ohm
Fréquence: 99.99Hz / 999.9Hz / 9.999KHz / 99.99KHz / 999.9KHz / 5MHz
Température: -20~ 1000 ℃ / -4-1832 ℉

Type d'affichage: Affichage numérique
Test de diode: Oui
Continuité: Oui
Cycle de service: 1% -99%
Taux d'échantillonnage: 3 fois par seconde
Alimentation: 2 piles AA de 1,5 V (non incluses)
Fournitures de bricolage: électrique
Mode de fonctionnement: Auto / Manual Ranging
Température de fonctionnement: 0 - 40 ℃
Humidité de fonctionnement: ≤75% RH
Condition de stockage: -20 ~ 60 ℃
Humidité de stockage: ≤80% RH

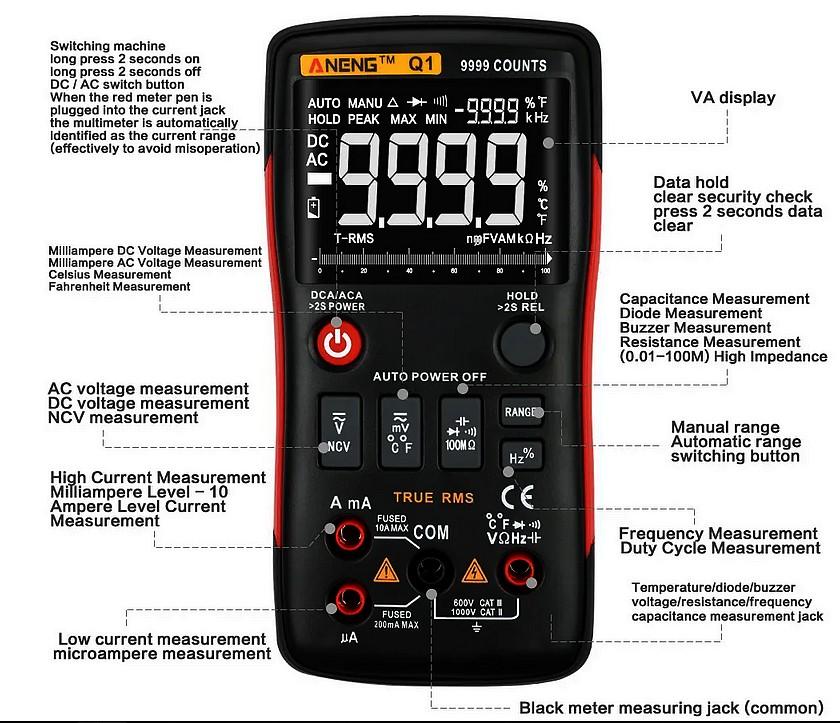

Et une illustration prise sur le site du vendeur qui montre tout ce que peux indiquer l'afficheur:

Aneng q1

Suivant les vendeurs on le trouve entre 20 et 30$ ...J'ai pu l'avoir à 28€ port express suivi inclus.

Bon, depuis la Chine port express ça veux dire moins de 15 jours, c'est déjà ça, par contre rien à dire sur le suivi, j'avais régulièrement des messages m'indiquant sa progression.

Il est bien arrivé, le jour dit, emballé comme toujours dans une pochette en plastique.

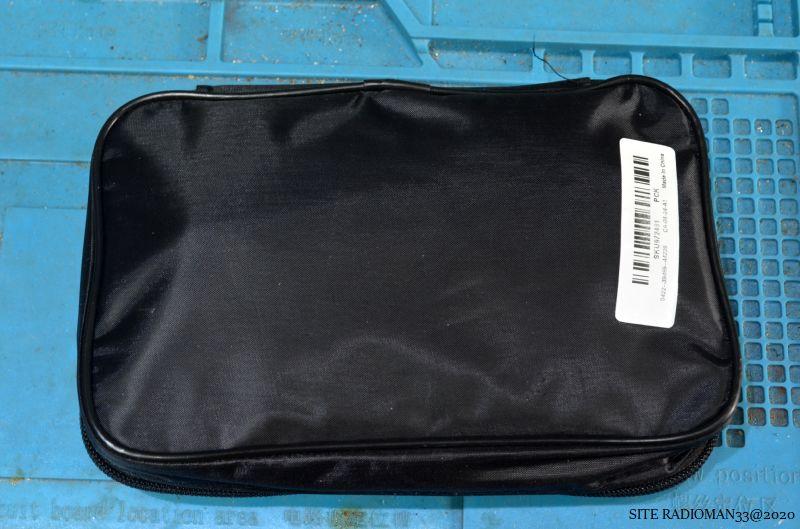

A l'intérieur, une housse noire:Dsc 275

Tout est bien protégé!

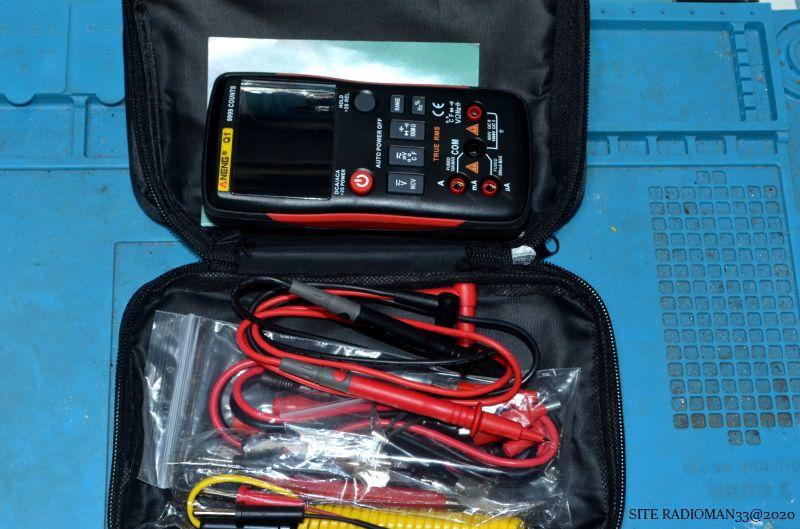

Dsc 276Dans la pochette en plus du multimètre, il y a de nombreux accessoires et une notice en Anglais!

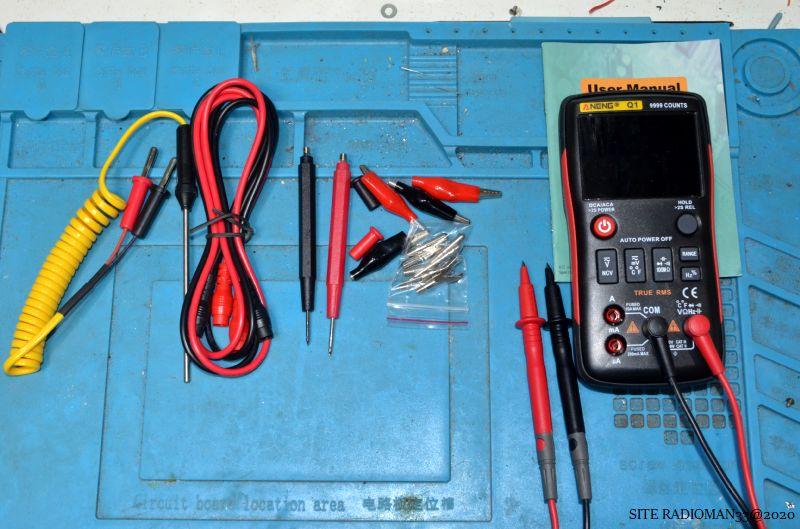

Dsc 0137On va ainsi y trouver de droite à gauche:

Le multimètre avec notice et un jeu de pointes de touche, un autre jeu de pointes de touche modulaires avec différents embouts et pinces croco, une sonde de température avec le cordon spirale jaune car l'appareil mesure (aussi) les températures!

Il est livré sans piles et pour une fois il n'utilise pas la "pile 9V qui dure pas longtemps" mais un jeu de deux piles R6 (ou AA) très classiques: la trappe se trouve à l'arrière derrière un volet tenu par une vis.

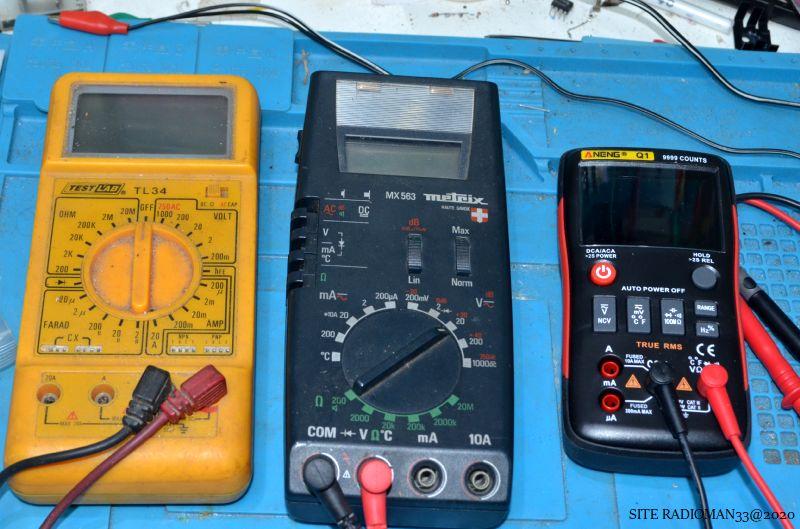

Coté dimensions il très compact:  le voici à coté de mes deux "ancêtres":Dsc 2772 choses attirent l'oeil:

il n'y a pas de commutateur rotatif qui indique la fonction, et cet afficheur de grande taille!

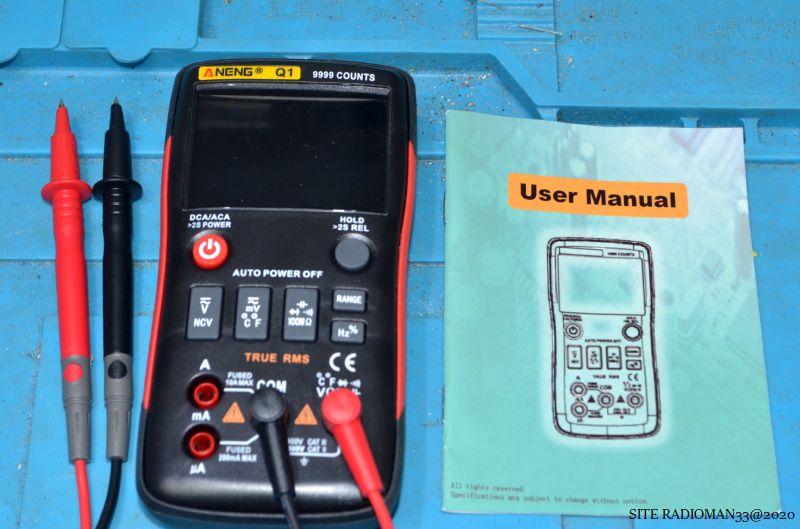

Dsc 279

surtout quand il est allumé:

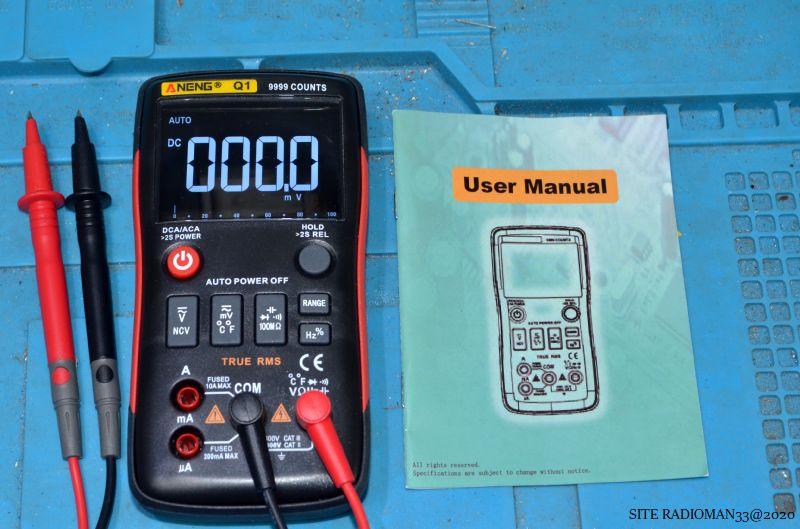

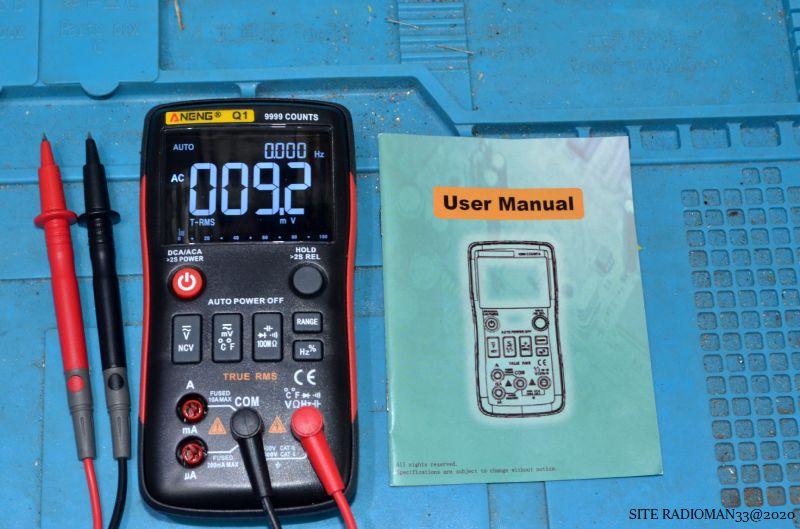

Dsc 278Cet afficheur a une particularité il est en négatif: écritures blanches sur fond noir, ce qui donne un contraste important et permet une lecture facile même si comme moi on a des Pb de vue!Dsc 280En plus il est triple car on a en bas un bar-graphe simulant une échelle analogique, et au dessus de l'afficheur principal un second afficheur qui mesure fréquence ou température.

Pas de commutateur rotatif?

il est remplacé par 3 touches:

la première pour les tensions continu ou alternatif et le test courant sans contact (on y reviendra).

la seconde pour les tensions faibles (mV) et les temperatures

la troisième pour les résistances, les capacités, et le test diode.

il manque les intensités me direz vous?

il suffit de déplacer la pointe de touche rouge sur A/mA ou mA/µA et l'appareil commute la gamme en bloquant les autres fonctions.

A noter qu'il émet un petit bip régulier pour signaler que ce branchement n'est pas habituel!

En haut à droite une touche "Hold" permet de figer l'affichage, et la touche "range" permet de passer en sélection de calibre Auto/manuel.

Enfin un système d'arrêt automatique (débrayable) permet d'économiser les piles.

voilà pour les principales fonctions de cet appareil très complet.

j'ai fait quelques mesures:

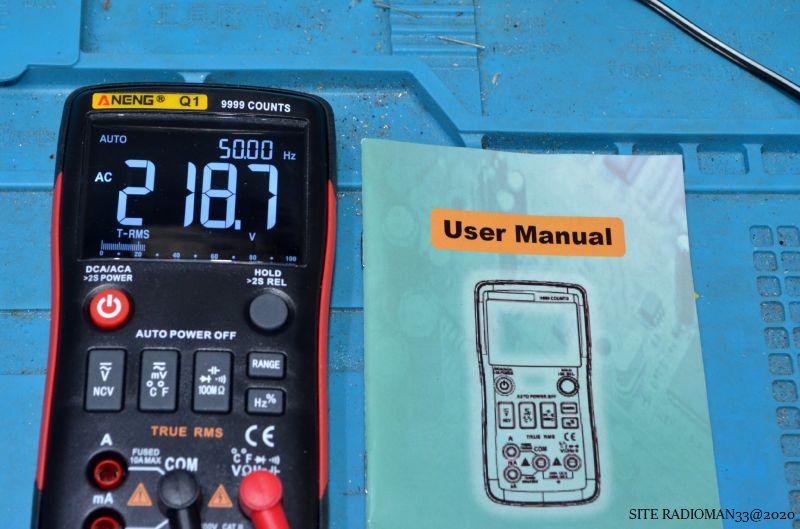

Dsc 281Mesure secteur à la sortie de mon alimentation isolée: à noter que la fréquence de 50Hz est bien tenue!

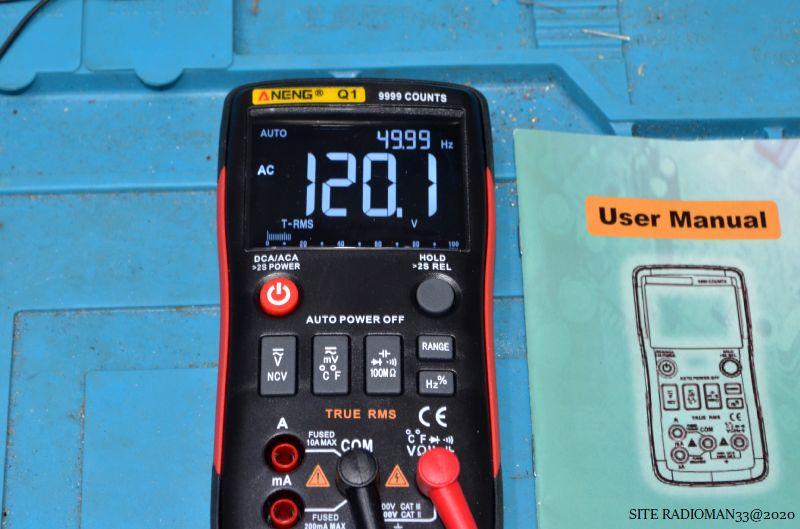

idem sur la sortie 120v:

Dsc 0159

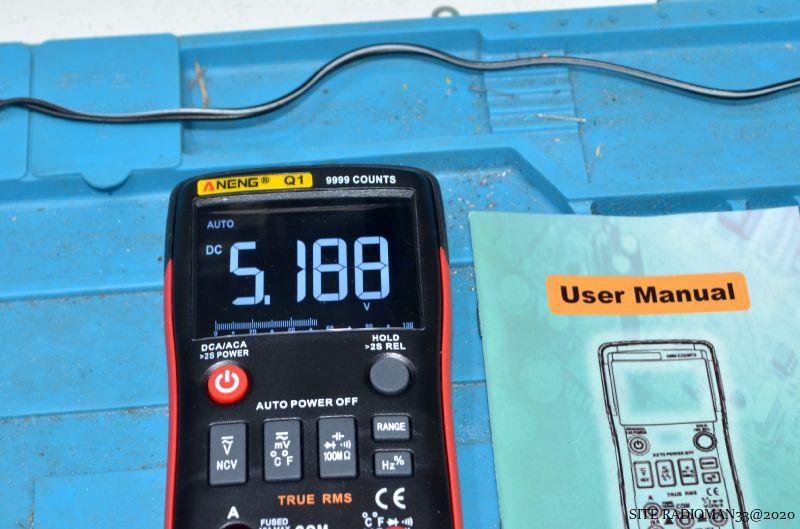

Sur une alimentation de PC la sortie 5v:

Dsc 282

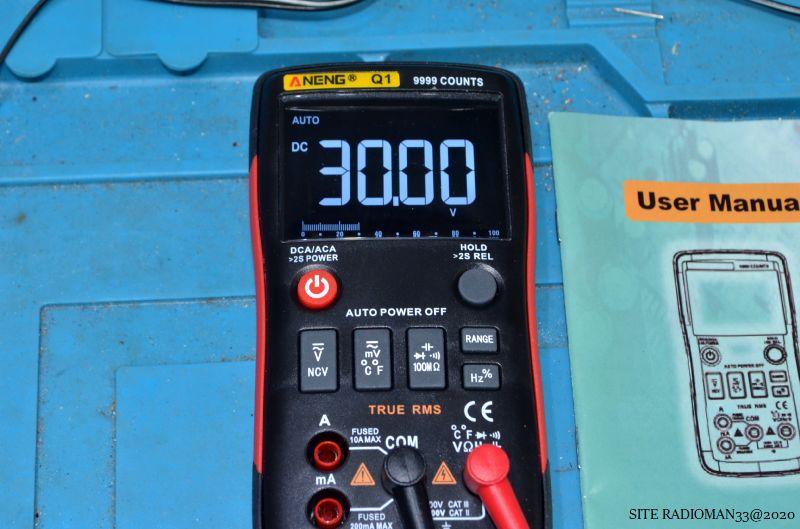

Et mon alimentation variable réglée à 30V:

Dsc 284

La fonction "NCV" est intéressante car elle permet de détecter un câble sous tension dans un mur:

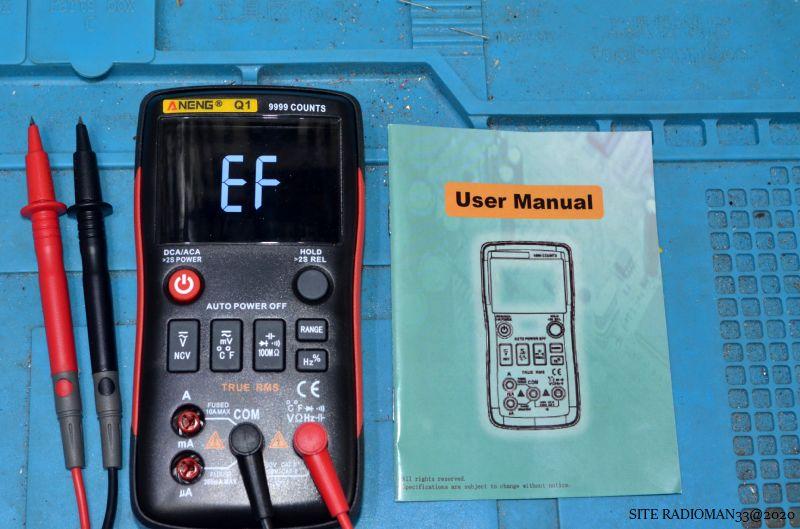

au départ on affiche:

Dsc 285

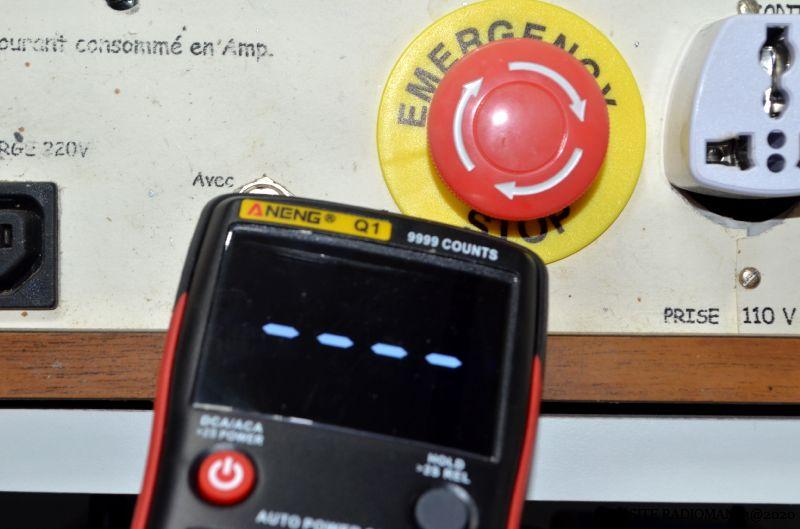

Puis dès que l'avant du multimètre s'approche d'une source de courant (câble encastré par exemple) un bar-graphe apparaît et des bips se font de plus en plus rapides!

Dsc 286Cette fonction est bien pratique si on doit faire des percages dans un mur ou une cloison!

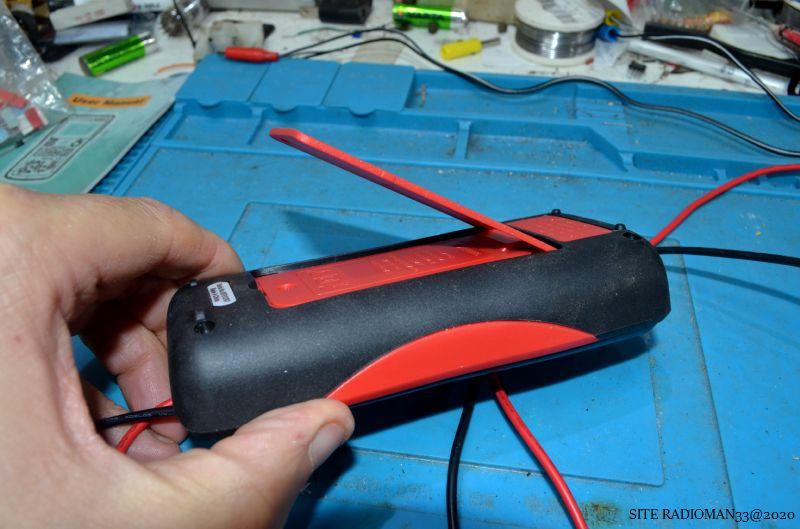

Le boîtier est robuste et possède une béquille arrière pour poser le multimètre vertical:

Dsc 288

En conclusion apres quelques jours d'utilisation, ce multimètre s'avère très pratique car il possède toutes les fonctions qu'on a l'habitude d'utiliser (avec en plus quelques bonus).

La seule chose qui manque c'est un petit étui pour l'accrocher à la ceinture....mais je devient exigeant!

Cet appareil n'est pas fabriqué pour remplacer des appareils pro a plusieurs centaines d'euros mais dans sa catégorie il a tout ce qu'on peux espérer.
