UN WATT-METRE AUDIO à LEDS

Encore un kit Chinois!

Cet appareil va permettre de mesurer la puissance d'un amplificateur à lampes ou à transistors.

L'affichage se fera sur une rangée de diodes Leds de 0,2watts à 100watts

On ne recherche pas ici la précision absolue mais le circuit utilisé: le LM3915 a été développé spécialement pour cette application et n'a besoin que de très peu de composants externes!

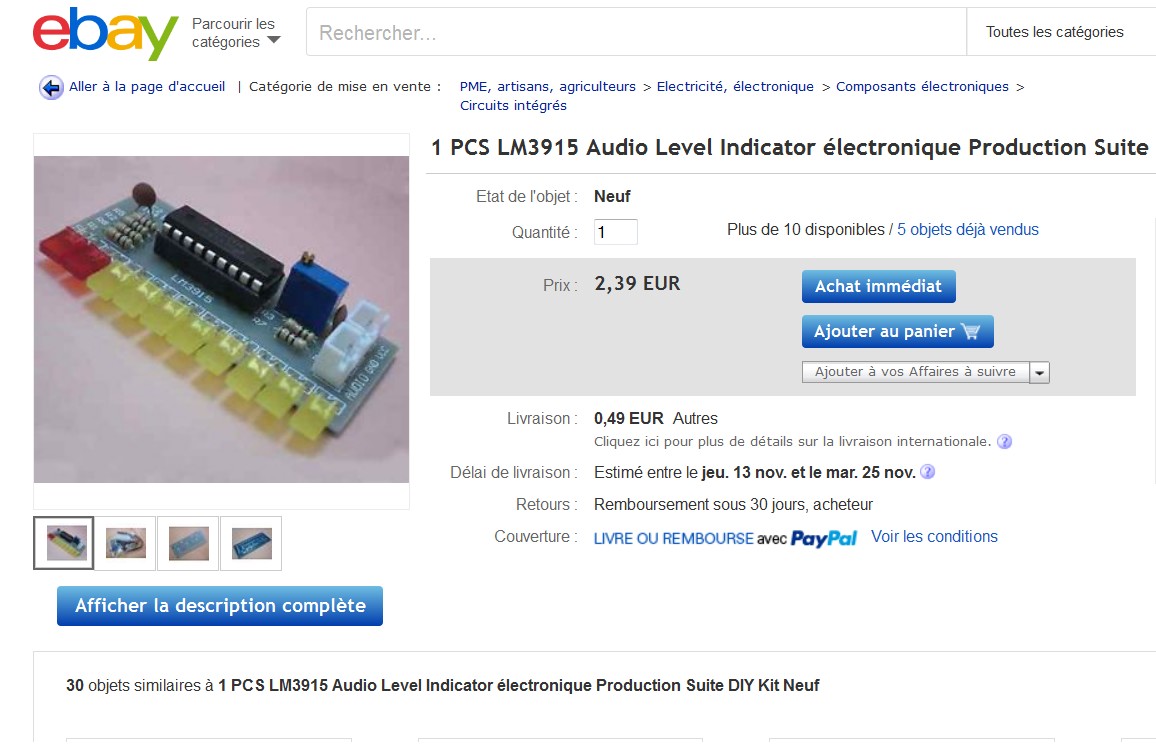

Au départ je pensais commander le circuit seul et réaliser le montage sur une plaquette à trous ...Puis je me suis rendu compte que pour le prix du circuit on trouvais (en Chine) le kit complet avec tous ses composants et un circuit imprimé prêt à l'emploi.

On va voir par la suite que le kit proposé a nécessité quelques adaptations!

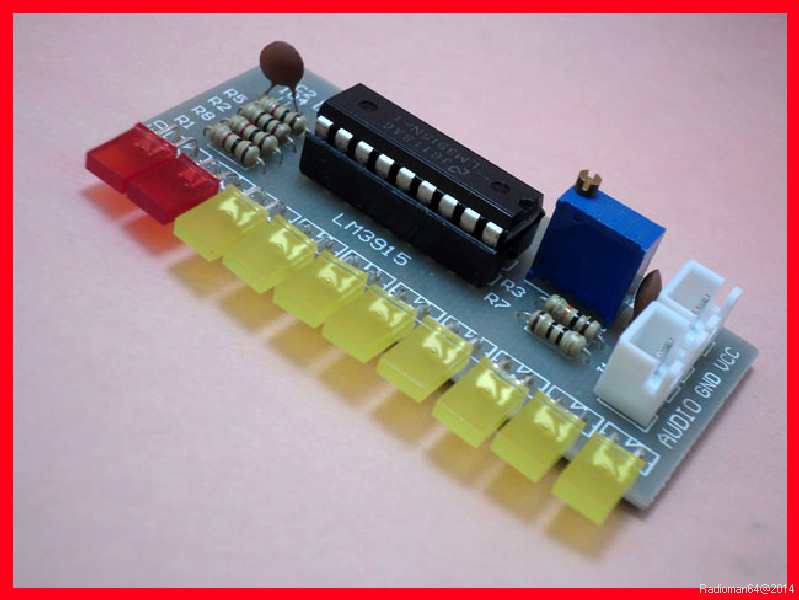

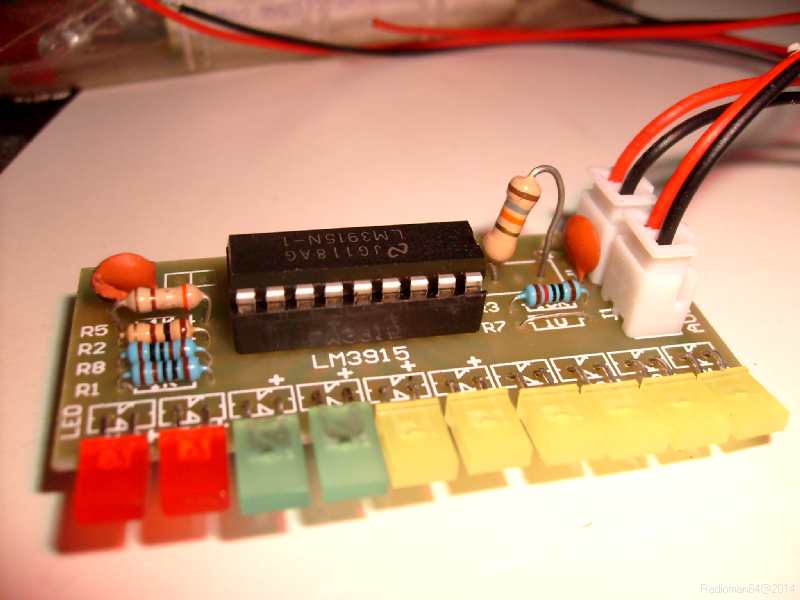

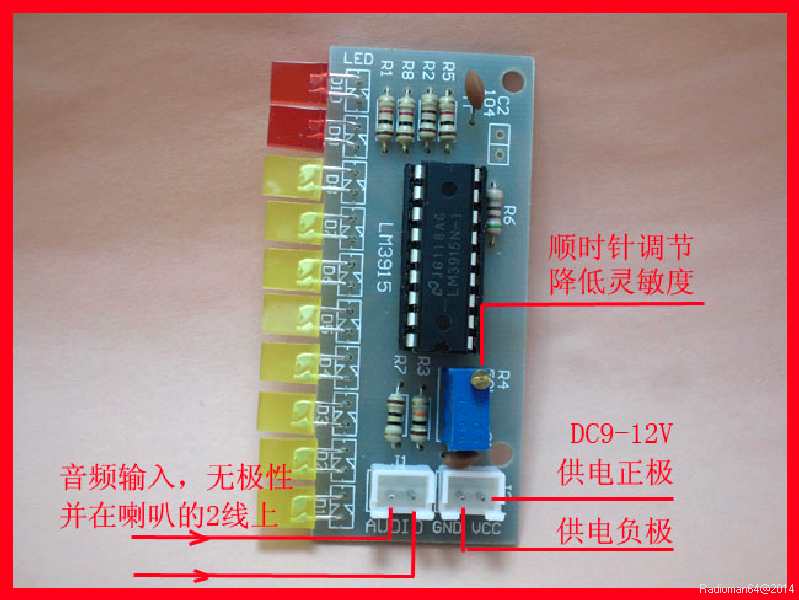

Je n'ai pas eu trop de chance dans le choix du vendeur Chinois car cette fois-ci  j'ai du attendre 2 mois pour recevoir mon kit et il manquais la notice, le schéma, et ...2 diodes LED jaunes.Le vendeur s'est quand même décidé à m'envoyer  2 photos du kit monté:

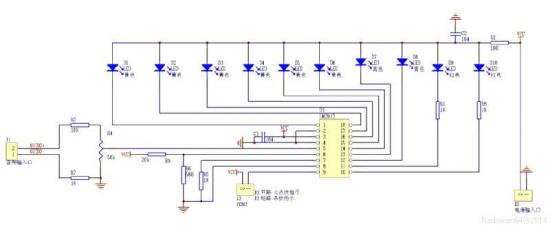

ainsi que le schéma du kit:

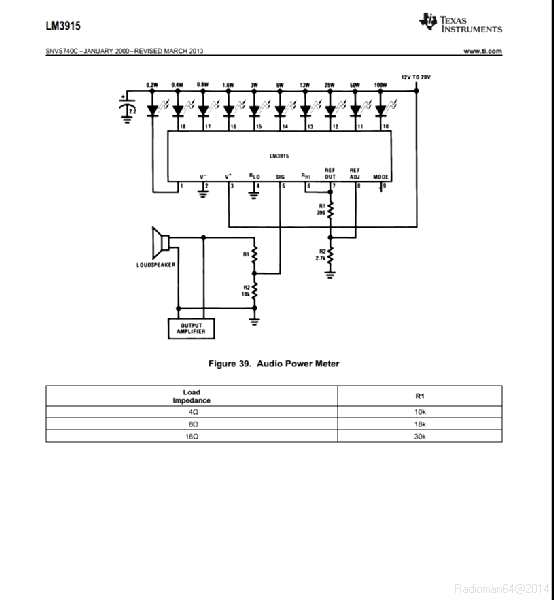

Le schéma proposé : je ne doute pas de son fonctionnement!...Mais le montage que je veux faire :Un wattmètre audio est dans la note d'application texas instrument du circuit LM3915 et il diffère quelque peu:

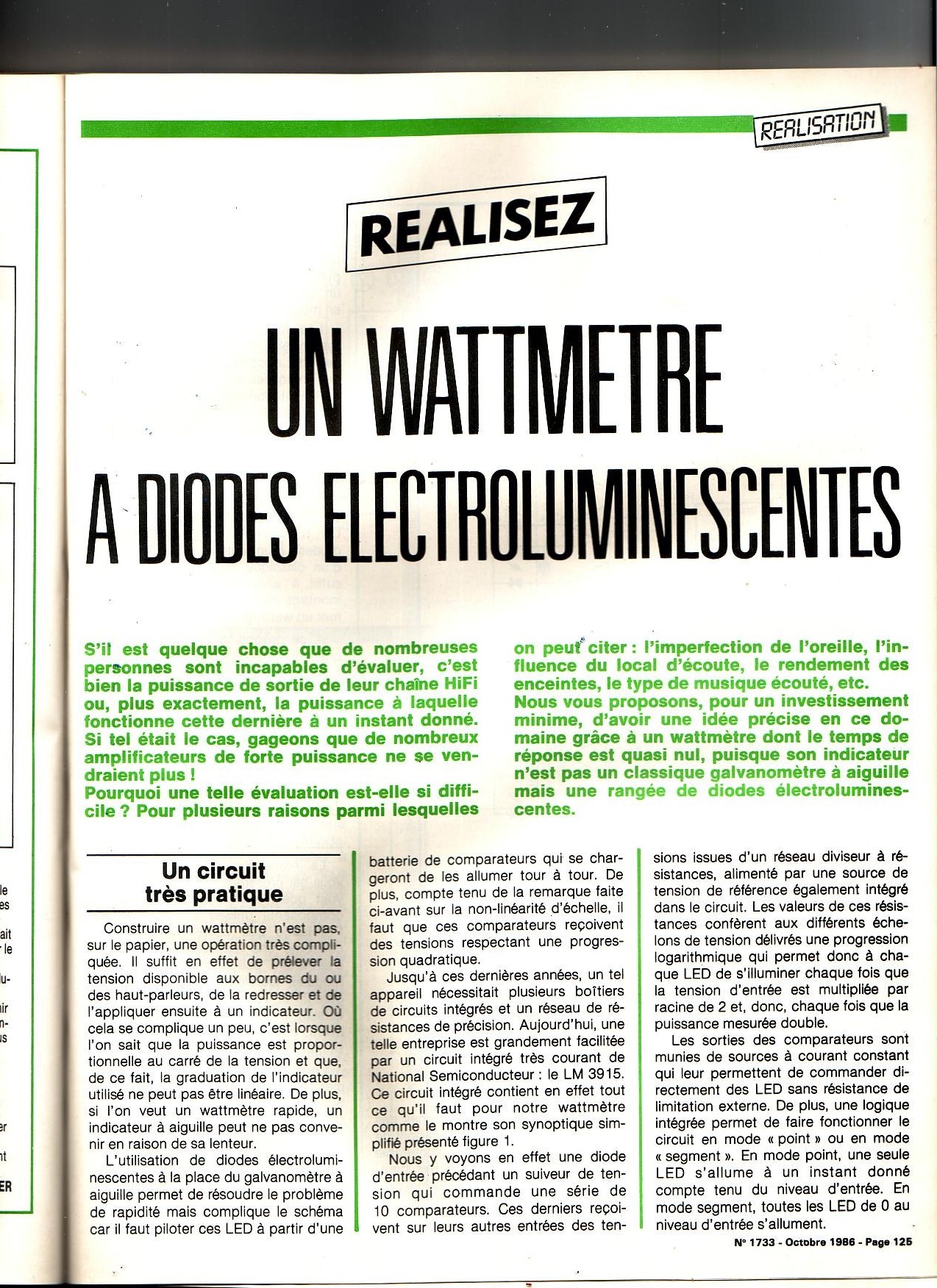

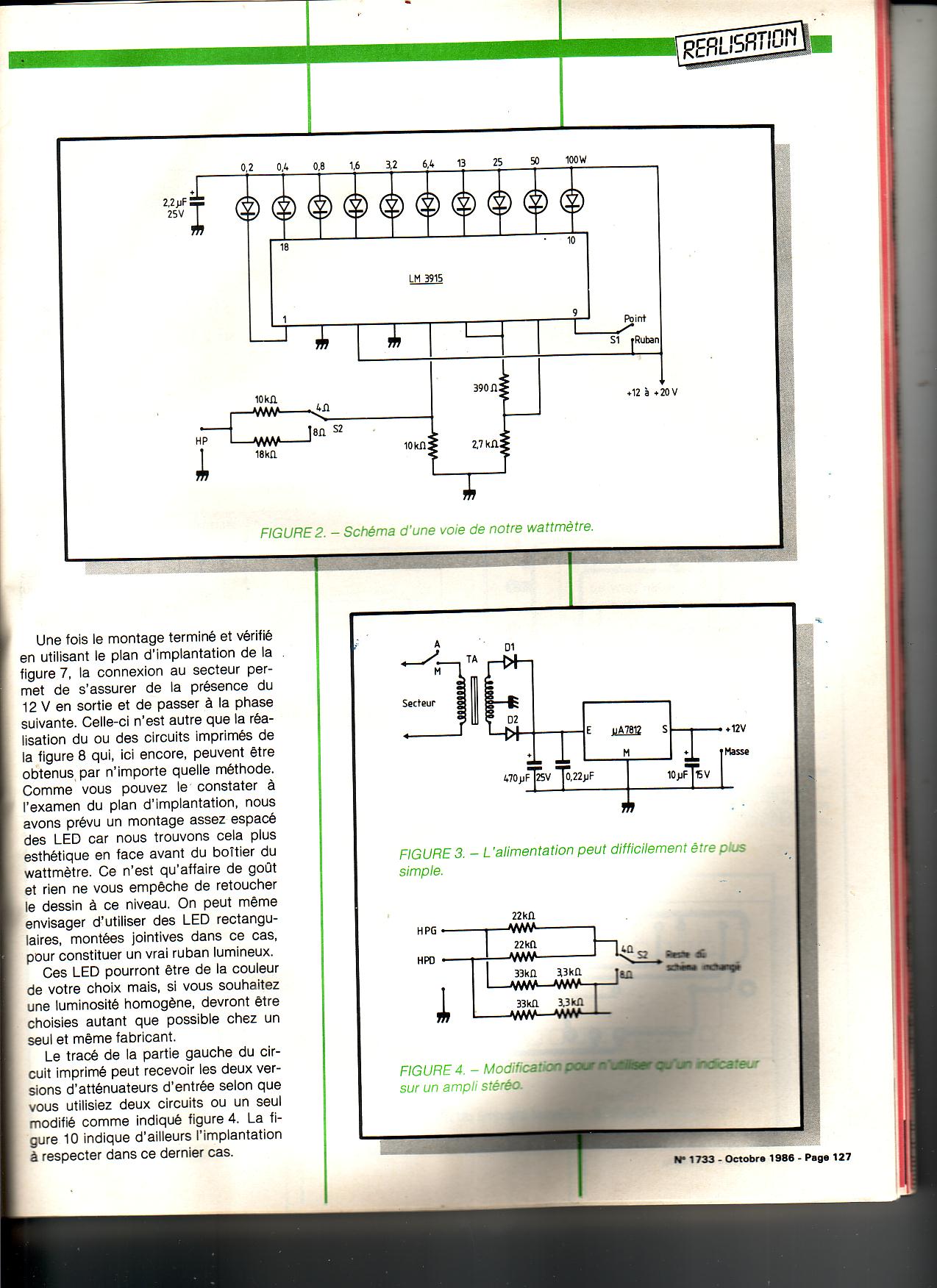

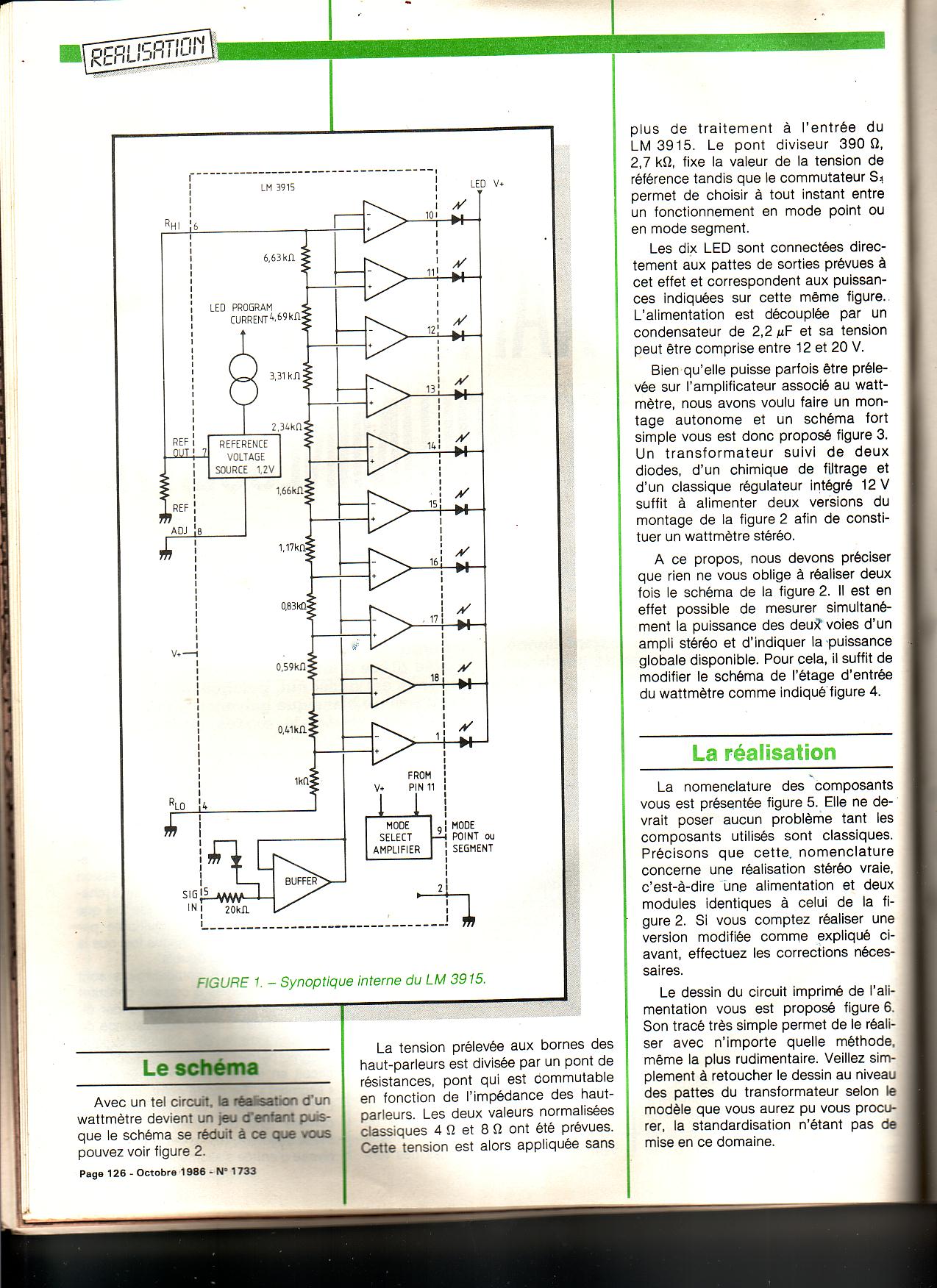

J'avais également trouvé ce montage dans une ancienne revue du "haut-parleur":

Les valeurs préconisées sont les même que dans la notice "Texas" je vais donc m'y tenir!

On trouvera également une bonne approche à la fois théorique et pratique de ce montage sur l'excellent site Sonelec ici:

SONELEC MUSIQUE

Il y a donc quelques modifications à réaliser!

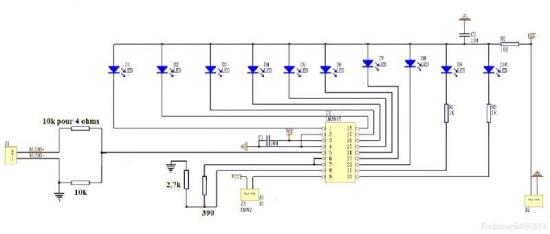

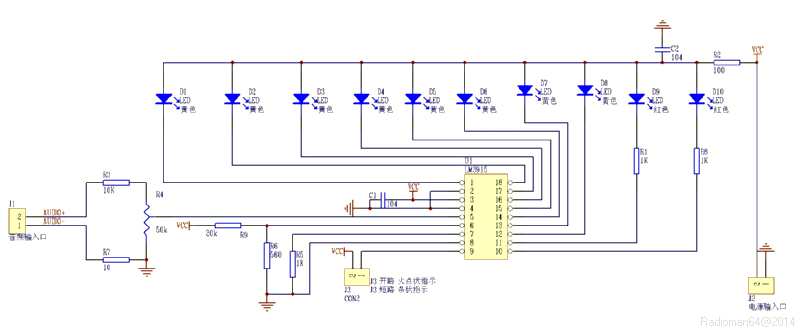

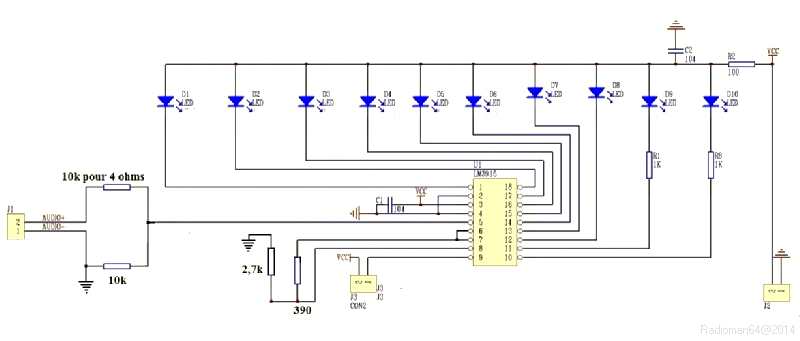

j'ai redessiné le schéma fourni:

Peu de différences en fait!

Par contre il va falloir adapter le circuit imprimé ce qui n'est pas très évident!

Le circuit original:

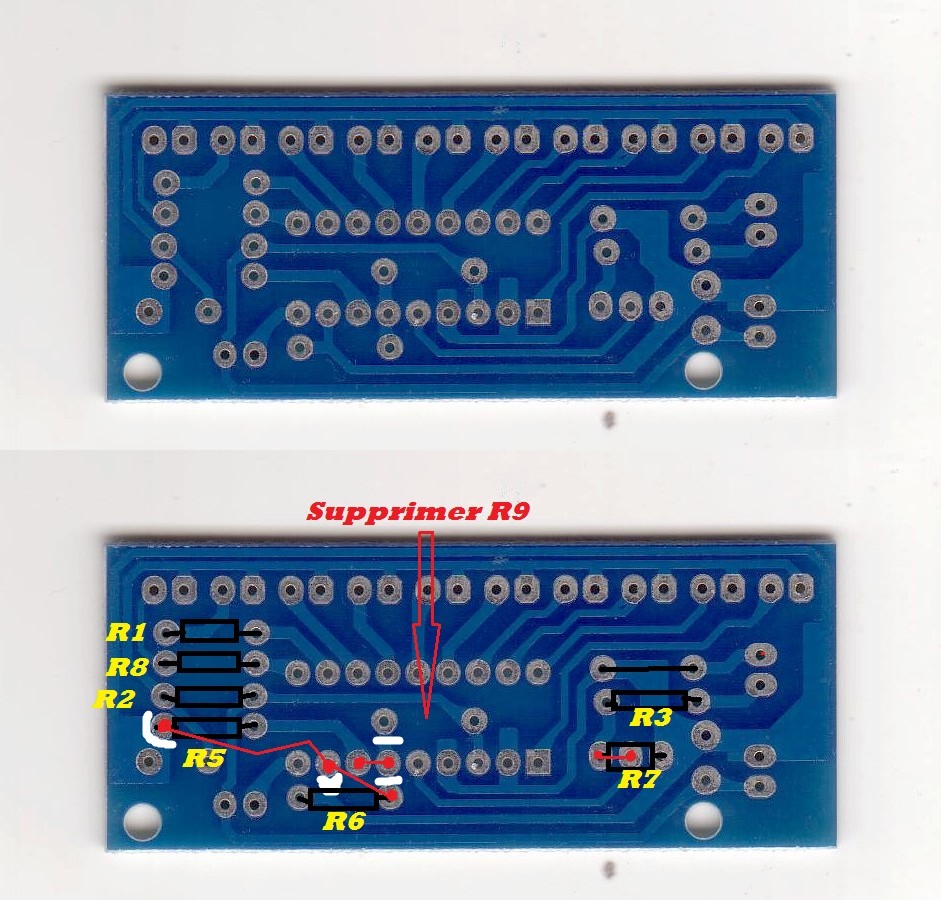

Le circuit modifié

On va couper avec un cutter les pistes aux endroits marqués en blanc, on implantera les résistances aux endroits indiqués, et on va rajouter les liaisons marquées en rouge...

On remarquera un strap à l'emplacement initial de R7 et la résistance R7 est désormais à la place du petit potar ajustable.

Suivant l'impédance des haut-parleurs de l'ampli R7 varie de 10K pour 4Ω , puis 18K pour 8Ω, et 30K pour 16Ω....

Pour les essais j'ai monté 18K  ce qui correspond à une sortie HP de 8Ω,,,

Le montage ne pose pas de Pb particulier:

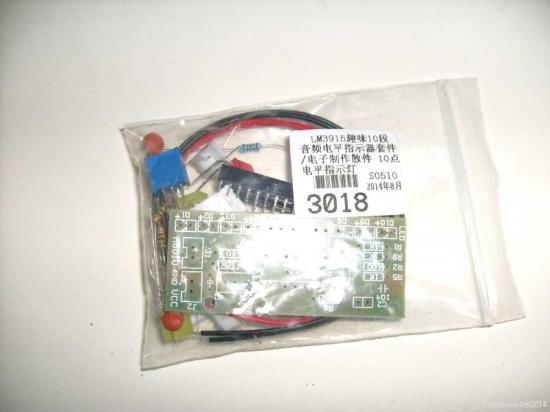

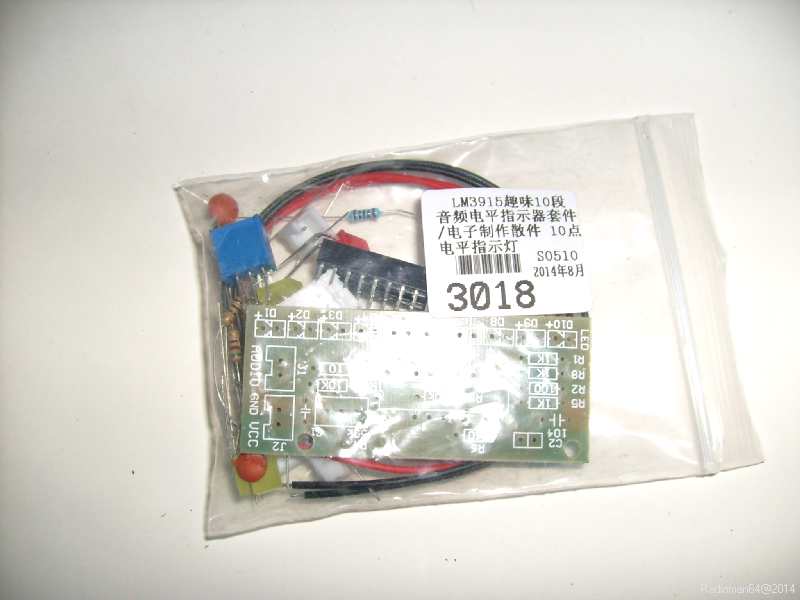

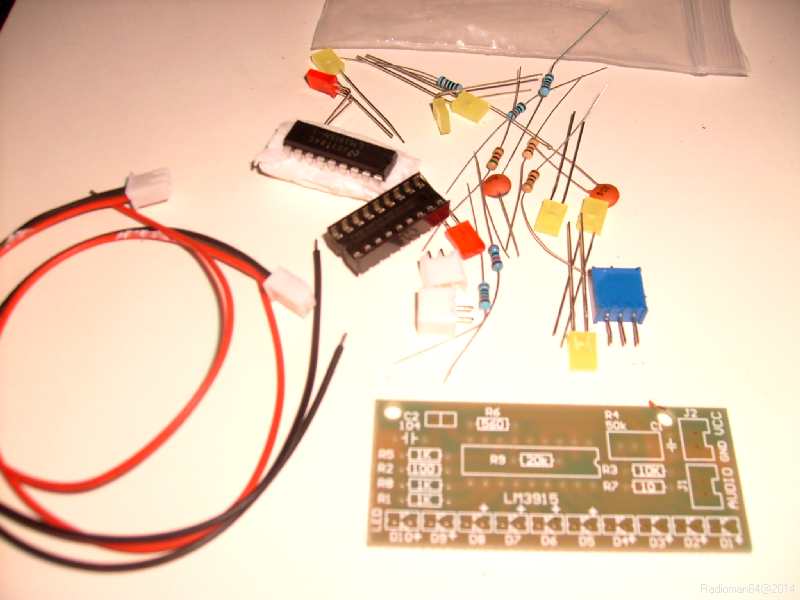

Voila tout d'abord l'ensemble des pièces fournies: il manque 2 leds jaunes comme je l'ai signalé au départ!

En premier j'ai modifié le circuit imprimé:

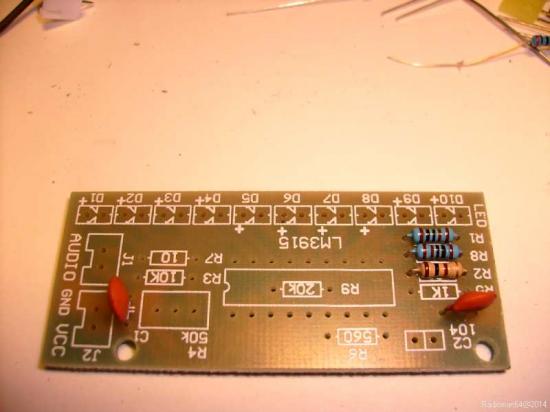

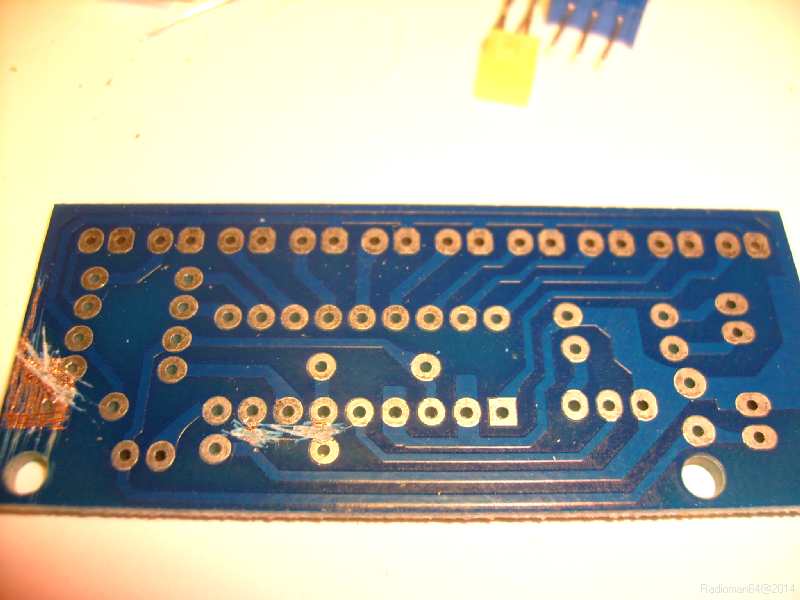

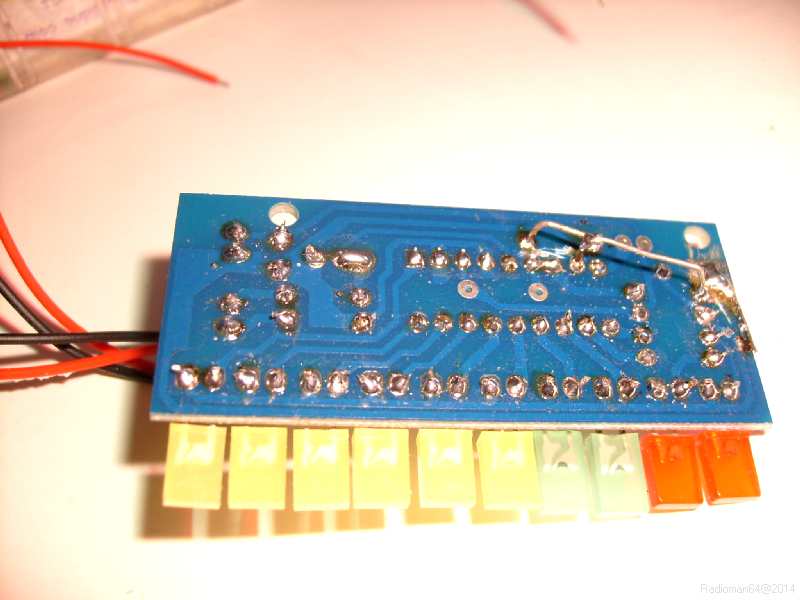

Les 3 pistes sont coupées au cutter!...Puis j'ai commencé le montage des résistances:

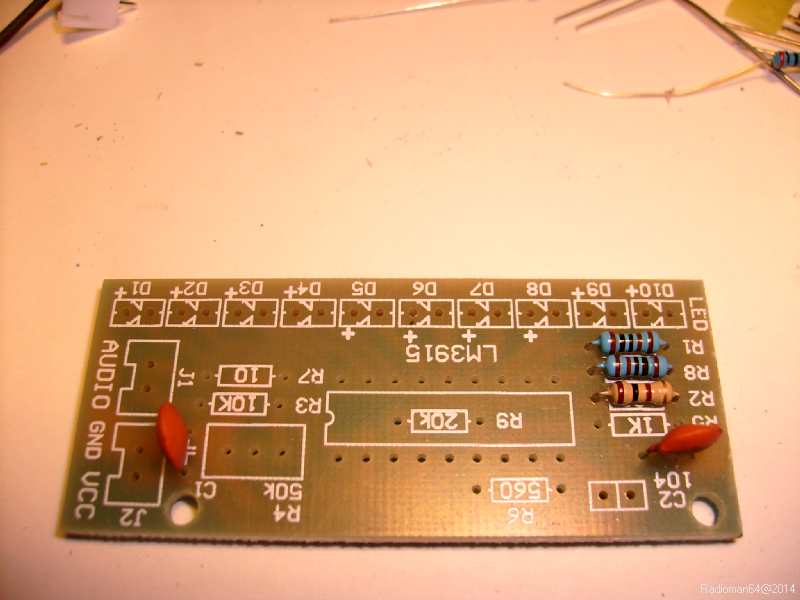

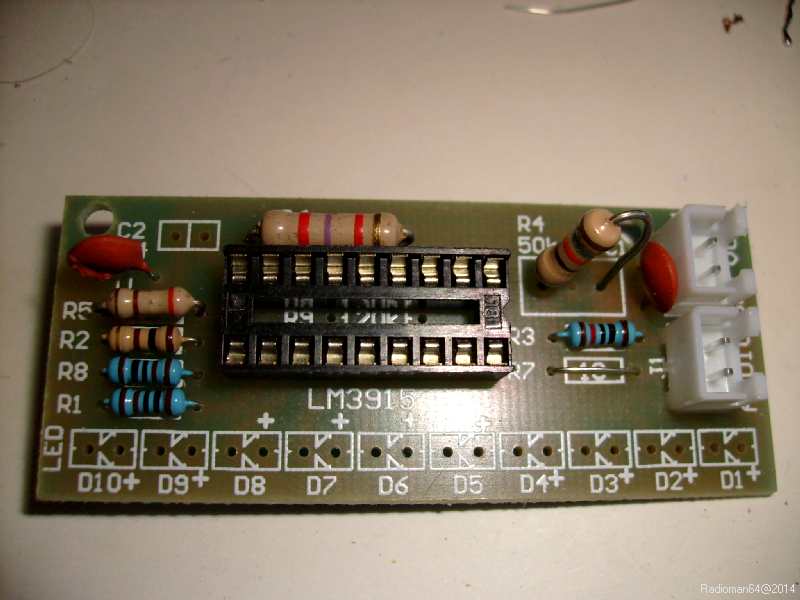

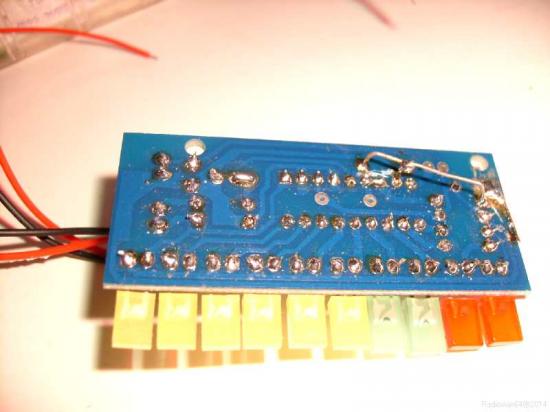

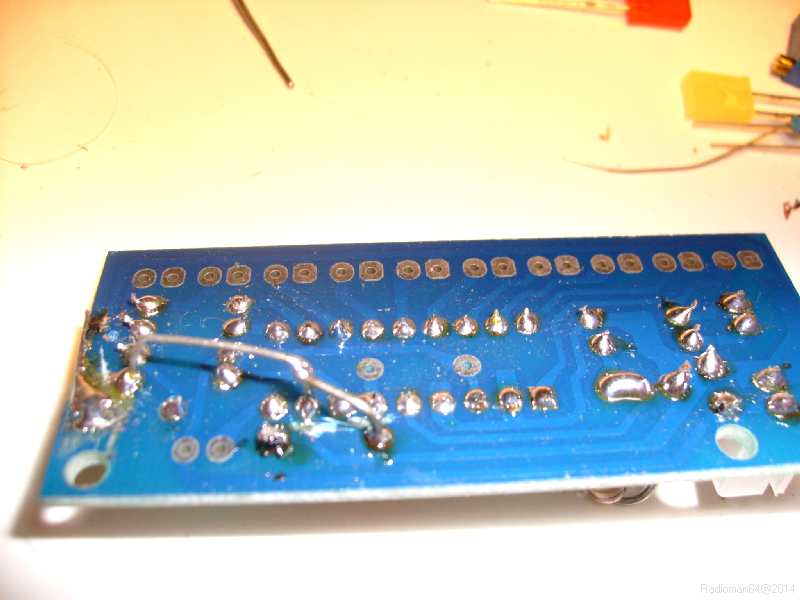

J'ai commencé par les valeurs non modifiées, j'ai soudé ensuite les deux petits condensateurs...les autres résistances sont soudées ensuite et avec leurs pattes j'ai fait la liaison (coté cuivre)...On relie aussi les pattes 6 et 7 du circuit intégré en montant le support.Et voila le montage avec les nouvelles valeurs de résistances: la 2,7K  la 390Ω  et la 18K sur l'entrée BF...

On vois le strap à la place de l'ancienne implantation de R7...J'ai mis en place les deux connecteurs fournis: un pour l'alimentation et l'autre pour l'entrée BF

Il reste à monter la rangée de diodes leds:

C'est pas évident de bien les aligner toutes, j'ai mis deux leds vertes a la place des 2 jaunes manquantes!

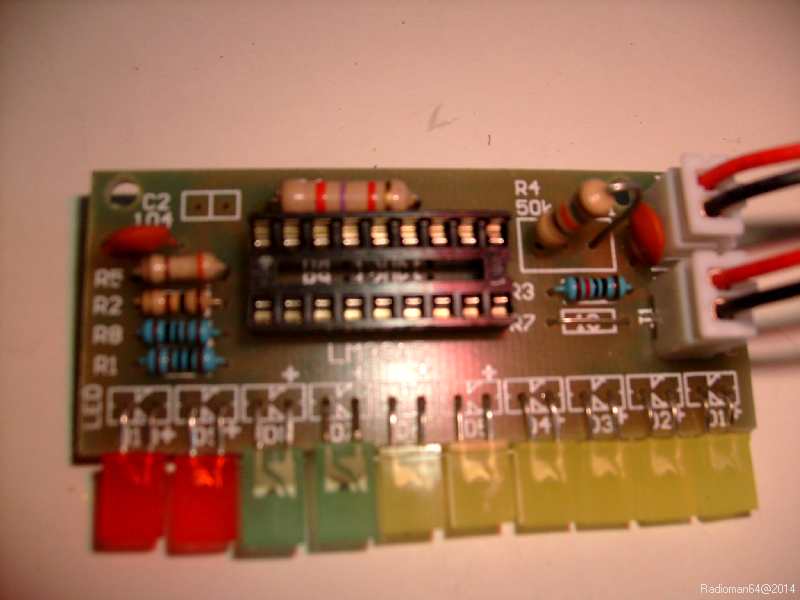

Et voila notre watt-mètre pret à être essayé!

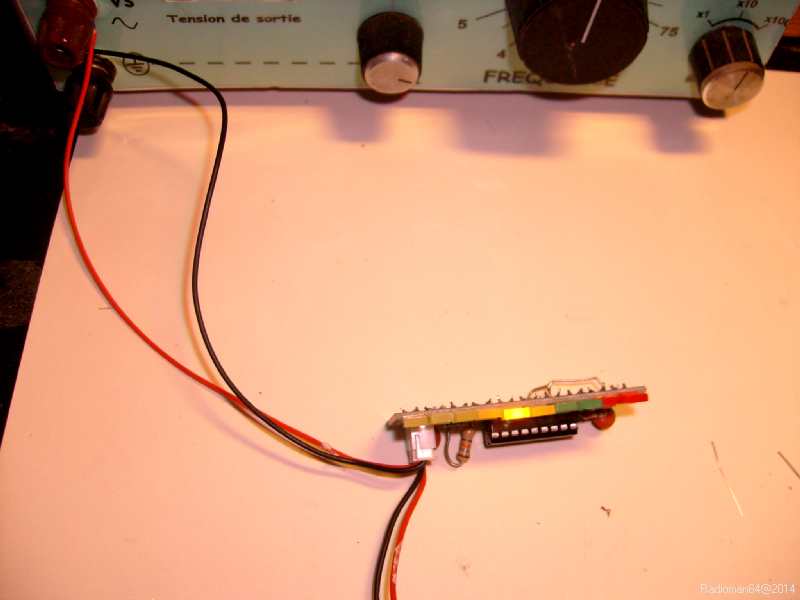

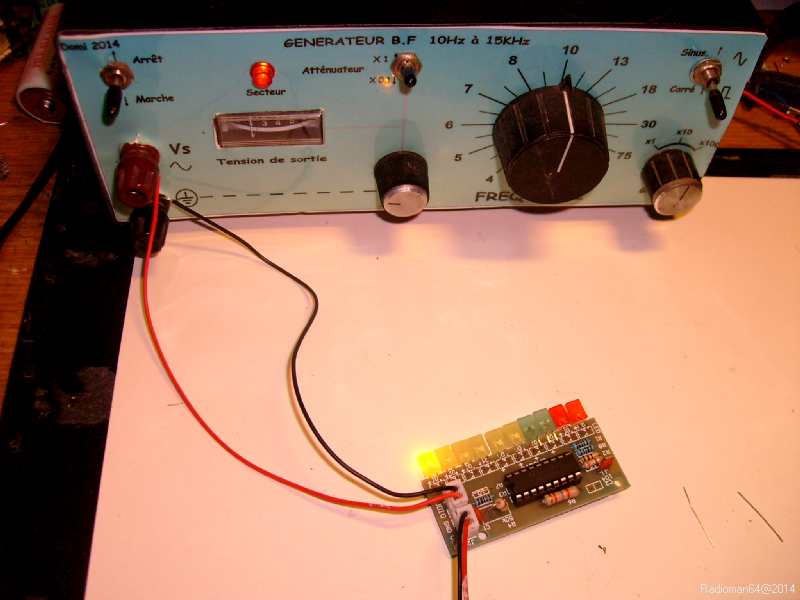

Pour les premiers essais j'ai utilisé mon générateur BF histoire de controler le fonctionnement!

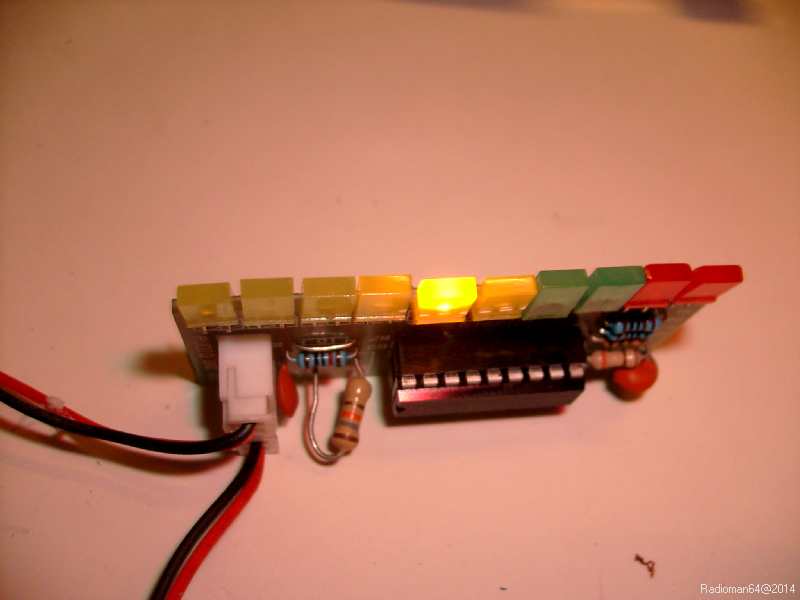

et voila la première led s'allume!

le signal du générateur me permet d'allumer jusqu'à la 5è led..!

Le watt-mètre fonctionne en mode "point" je l'ai choisi ainsi pour une meilleure précision !

Si on relie la patte 9 du circuit au 12v il va fonctionner en mode "bar-graph" allumant alors toutes les leds de 0 au maxi!

Comme on le vois sur la doc "Texas" l'échelle de mesure s'étend de 0,2W à 100W : chaque led allumée corespond à une augmentation de niveau de 3dB soit une puissance double à chaque fois.

Ce montage très simple permet donc de mesurer la puissance d'un amplificateur audio..!

Dernière précision le prix du kit est de 2,94 Euros!!!
