Un récepteur multibandes

J'ai découvert récemment ce petit récepteur proposé par les Chinois d’Ali-express !

Utilisant les dernières technologies à la mode, il s'agit d'un petit récepteur multibandes piloté par un "Arduino nano".

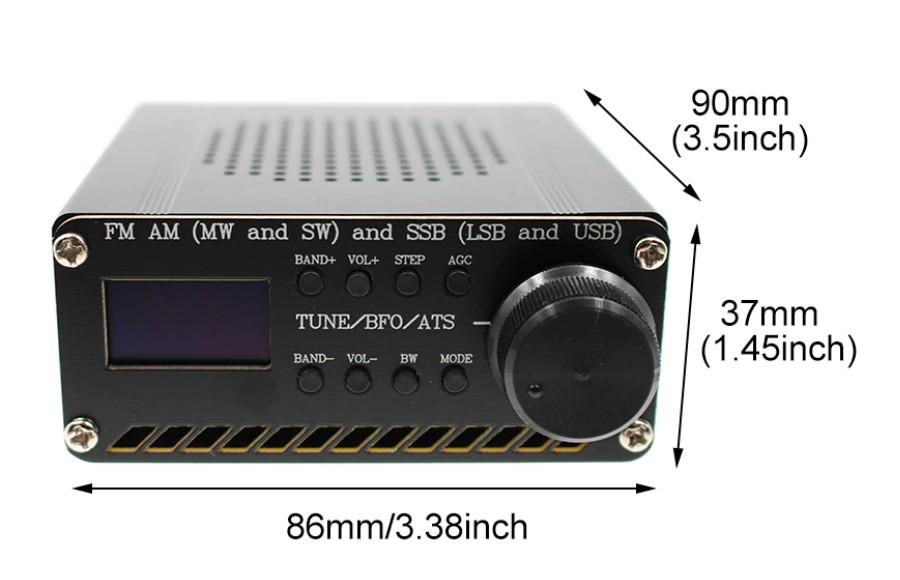

L'appareil existe tout monté :

Recepteur

Mais on le trouve aussi en version kit et semi-kit : c'est cette dernière version que j'ai choisi, car je ne suis pas équipé pour souder les CMS.

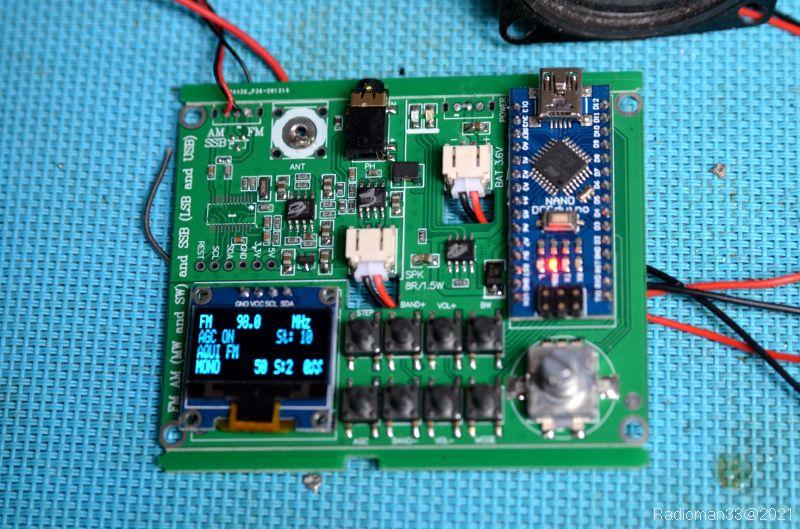

Dsc 0411La platine est vite montée car on a juste l'afficheur à souder(4 soudures) et les broches de l'Arduino nano positionné sur le côté.

Je n'ai pas soudé la prise antenne ni les deux Switch arrière car je pense les déporter :

À l'avant pour les commutateurs et à l'arrière pour l'antenne !

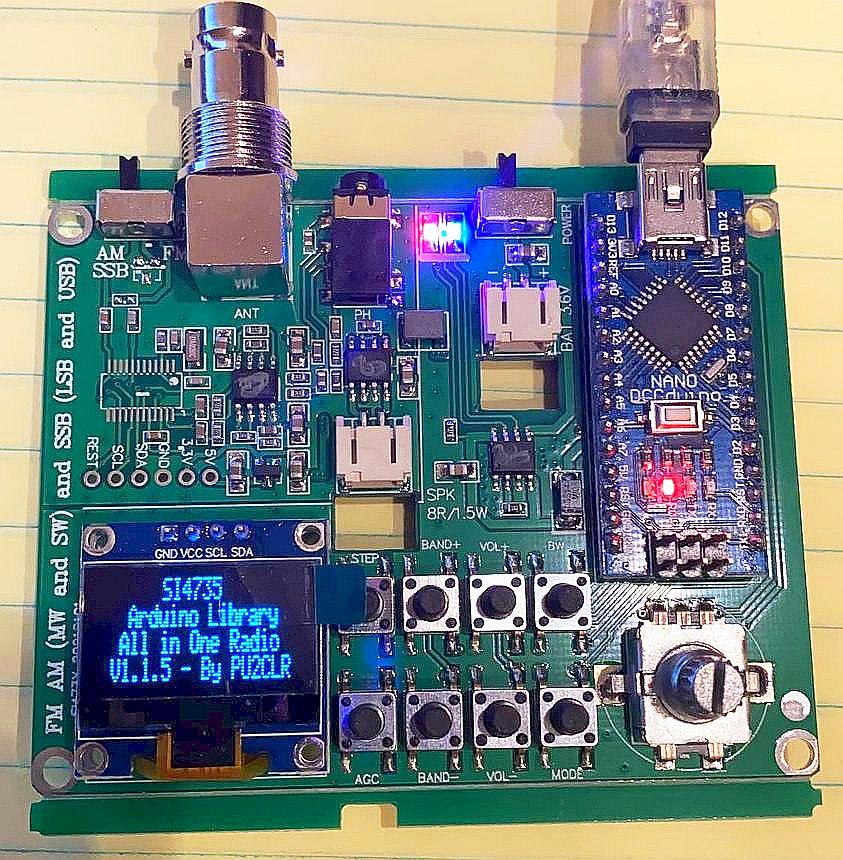

162719560 4107536559257941 832454425078915000 o

Le récepteur a fonctionné dès la dernière soudure effectuée :

Il faut lui brancher un petit hautparleur et une alimentation en 3,6 V (batterie Li-Ion).

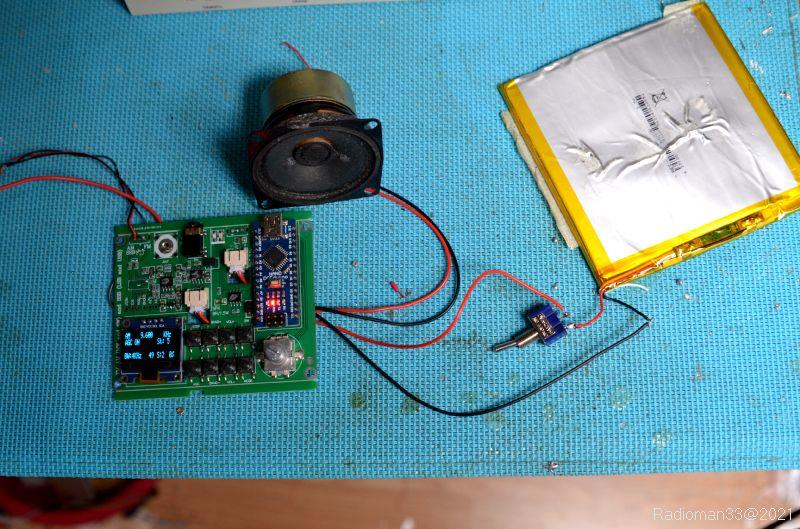

 Le système de recharge batterie est intégré sur la carte et il est visualisé par deux leds a coté de l'inter M/A: dès qu'on branche un chargeur 5V dans la prise miniUSB de l'Arduino le voyant de charge s'allume !

À noter que cela n'empêche pas le fonctionnement du récepteur.Dsc 0421

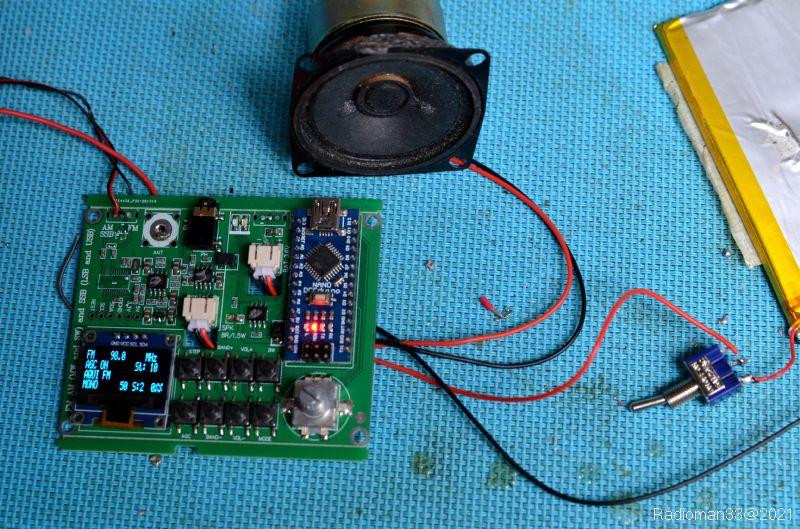

Il a démarré sur la bande FM reçue en stéréo et avec la fonction RDS

Dsc 410

Voici les caractéristiques détaillées de l'appareil :

Récepteur multibandes

1) FM, AM (MW et SW) et SSB (LSB et USB);
2) filtre de bande passante Audio 0.5, 1, 1.2, 2.2, 3 et 4Khz;
3) 20 bandes radios commerciales et amateurs préconfigurées ;
4) contrôle BFO;
5) commutateur de pas de fréquence (1, 5 et 10KHz);
Bandes couvertes :


FM_BAND :  84,00, 108,00

LW_BAND :  100, 510

MW_BAND :  520, 1720

SW_BAND 1:  1720, 3500 160 mètres

SW_BAND 2:  3500, 4500 80 mètres

SW_BAND 3:   4500, 5500

SW_BAND 4:   5500, 6300

SW_BAND 5:   6300, 7800 40 mètres

SW_BAND 6:   7800, 10000

SW_BAND 7:   10000, 11000 30 mètres

SW_BAND 8:   11000, 12500

SW_BAND 9:   12500, 13900

SW_BAND 10:   13900, 14500 20 mètres

SW_BAND 11:   14500, 15900

SW_BAND 12:   15900, 17900

SW_BAND 13:   17900, 18300 17 mètres

SW_BAND 14:   18300, 21900 15 mètres

SW_BAND 15:   21900, 26200 12 mètres

SW_BAND 16:   26200, 27900 CB: 11 mètres

SW_BAND 17:   27900, 30000 10 mètres

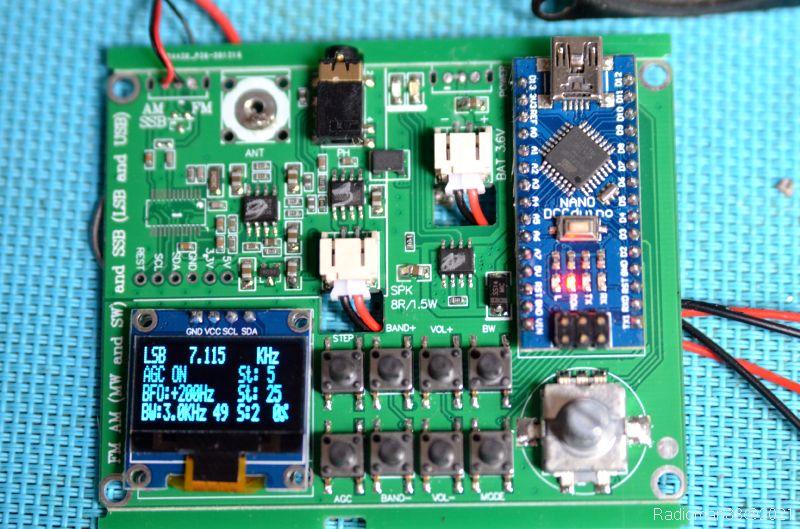

Dsc 0413Ici, on est dans la bande des 7 MHz (40 m) en LSB (bande latérale inférieure) avec le BFO enclenché à l'écoute des radioamateurs.

Le pas (step) est réglable de 1 à 10khz, et la largeur de bande (BW) entre 1 et 4 kHz!

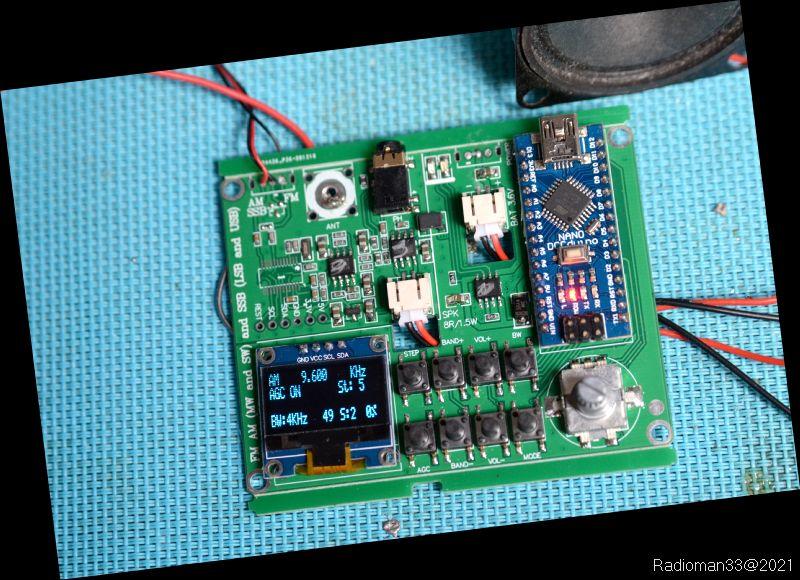

Le BFO s'enclenche par une pression brève sur le bouton de recherche.Dsc 0418 Ici, on est à l'écoute d'une radio commerciale en AM dans la bande des 9 MHz...

Toute la programmation du récepteur est dans le micro contrôleur "Arduino nano" et peut être évidemment modifiée ou mise à jour par programmation.

Un bouton "reset" est présent sur le circuit Arduino qui permet de redémarrer le récepteur en cas de plantage!

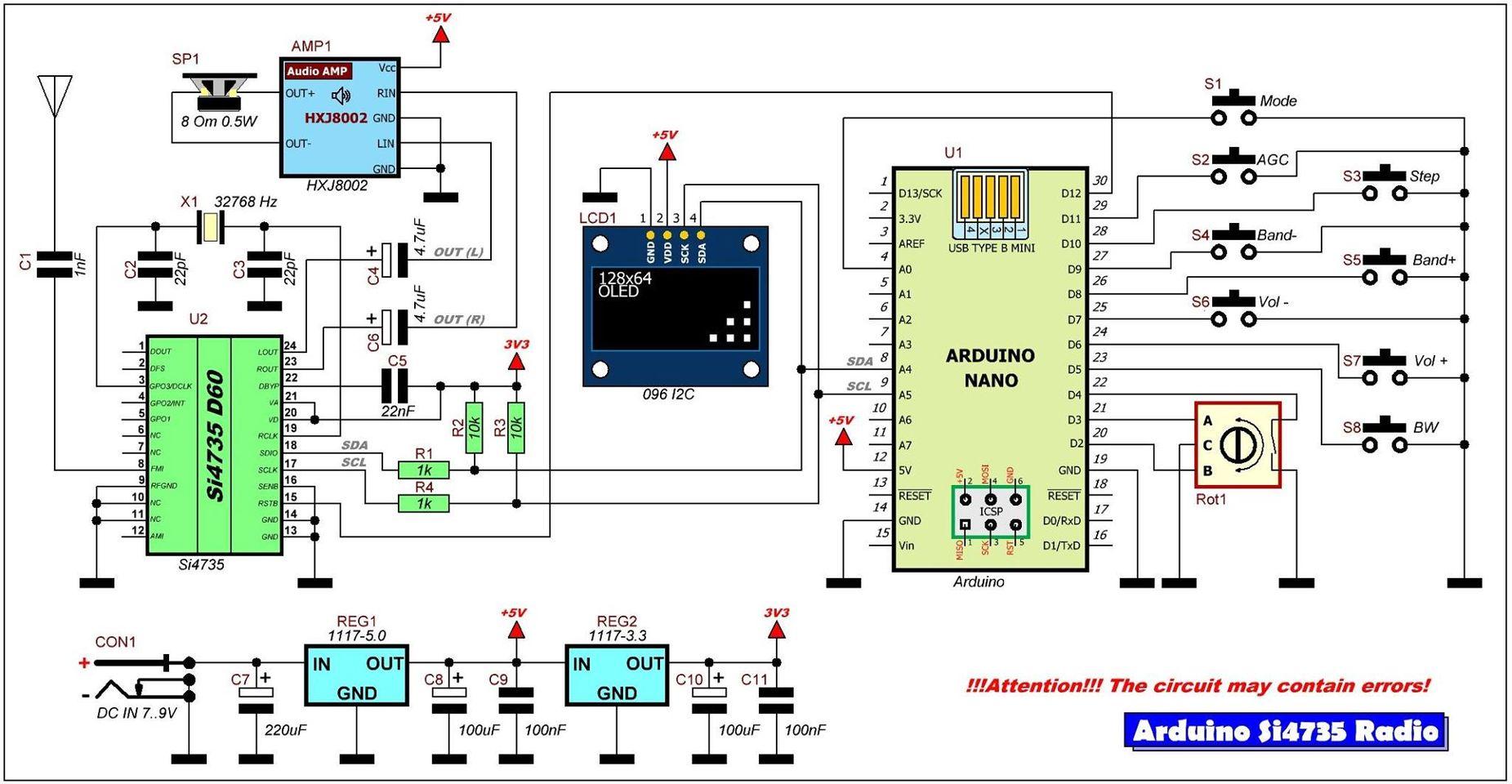

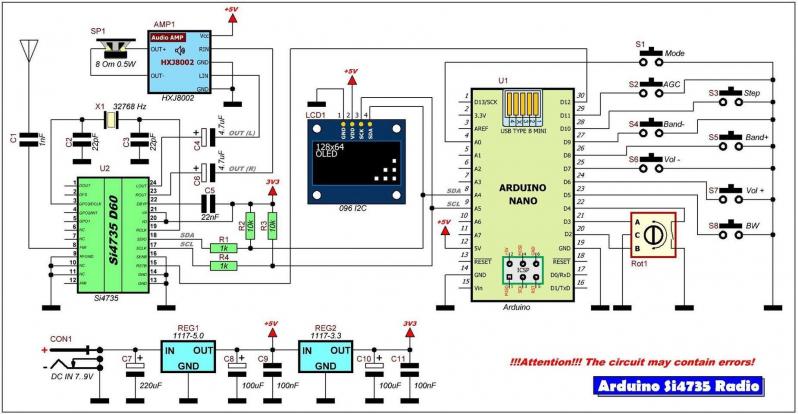

Voici un schéma qui donne une idée de la réalisation de l'appareil :

Schema 3

J'ai fait un peu d'écoute avec ce petit bijou, on dira en guise de conclusion :

- l'appareil est très petit, fonctionne sur batterie avec système de recharge intégré

- En FM bonne sensibilité la réception est très claire, l'affichage des stations (RDS) est assez lent.

- En AM: beaucoup de parasites en GO, en PO quelques stations étrangères le soir

- En ondes courtes par contre la sensibilité est très élevée.

 - En BLU il faut affiner les réglages, mais on arrive assez facilement à décoder les émissions tant en bande supérieure (USB) qu'inférieure (LSB) en jouant a la fois sur la largeur de bande (BW) et l'accord du BFO.

- Enfin dernière remarque l'afficheur aurait mérité d'être plus grand, cette modif est visiblement possible, mais nécessite de reprogrammer l'Arduino nano:

voir ici un groupe dédié : ==> Groupe Facebook <==

Plus qu'un gadget, ce petit récepteur en étonnera plus d'un!
