UN GENERATEUR DE FONCTIONS DDS
Encore un nouveau kit "chinois"!
Après le montage du testeur de composants réalisé à partir d'un kit commandé en Chine, j'ai voulu tester un autre kit:
C'est un générateur de fonctions DDS (Direct Digital Synthétiseur) destiné à produire des signaux BF et HF et cela sous des formes et fréquences variées.
Celui que j'ai choisi permet donc:
Fréquence variable de 0 à 65Khz sous les formes suivantes: sinusoïde, carré, triangle, dent de scie, dent de scie inverse, signal ECG, bruit.
Fréquences fixes de 1, 2, 4, 8 MHz (signaux carrés) sur sortie séparée.
Le module de circuit fait 80 x 80mm avec un grand afficheur LCD

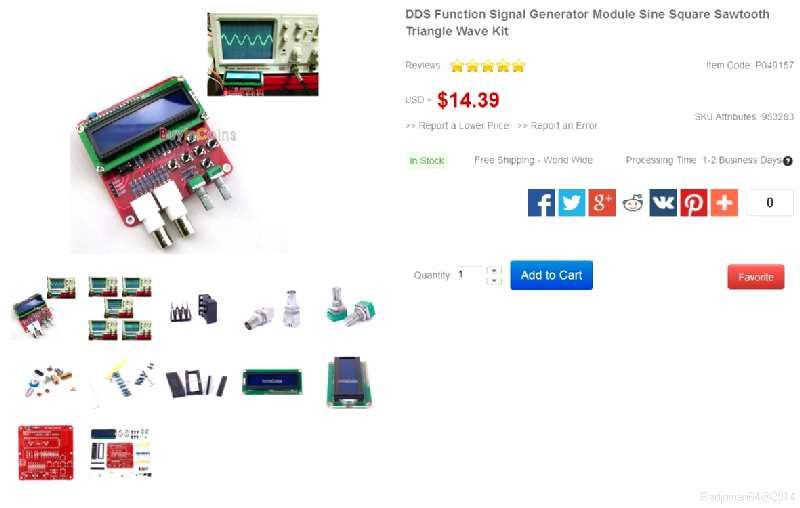

Le kit a été commandé un peu avant le 15Aout chez un vendeur chinois et il est arrivé 3 semaines plus tard à mon retour de vacances!

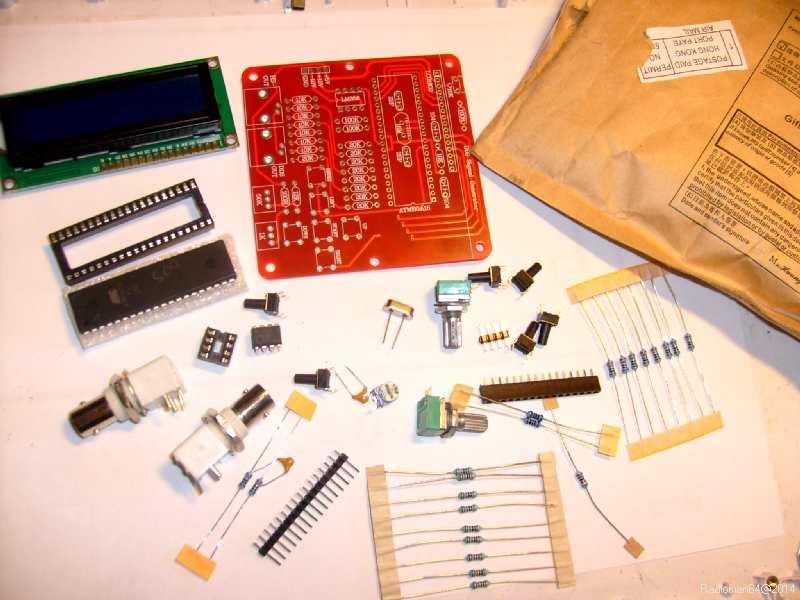

J'ai donc ouvert la pochette :
A l'intérieur, la pochette contenant les composants, l'afficheur multifonctions (c'est le même que le testeur de composants) et un superbe circuit imprimé double-face à trous métallisés et vernis épargne!
Rien à dire ça paraît sérieux!
Par contre comme dans le testeur: AUCUNE NOTICE!....
Rien qui précise le montage ou le fonctionnement de l'objet!
Il va donc falloir se débrouiller, car sur le net je n'ai pas trouvé grand chose de précis a part ces deux fichiers:
Avr dds generateur de signaux v2 (301.36 Ko)
Function generator (831 Ko)
Le premier en Français, le second en Anglais au format "Word" ils nous donnent une idée du fonctionnement de l'appareil!
En premier on fait l'inventaire en se basant sur la sérigraphie du circuit:
Tout est là sauf une petite pièce: il s'agit d'un petit condensateur céramique de 22pF..!
C'est pas grave, j'en ai donc rajouté un , il n'est pas identique, mais à la mesure la valeur est OK..!...
Celui d'origine est très petit il a pu tomber au moment de l'emballage!
Ca y est!...tout est là prêt à monter...Les résistances sont groupées par valeurs sur les bandes mais s'agissant de modèles à 2% le marquage m'a paru un peu bizarre!

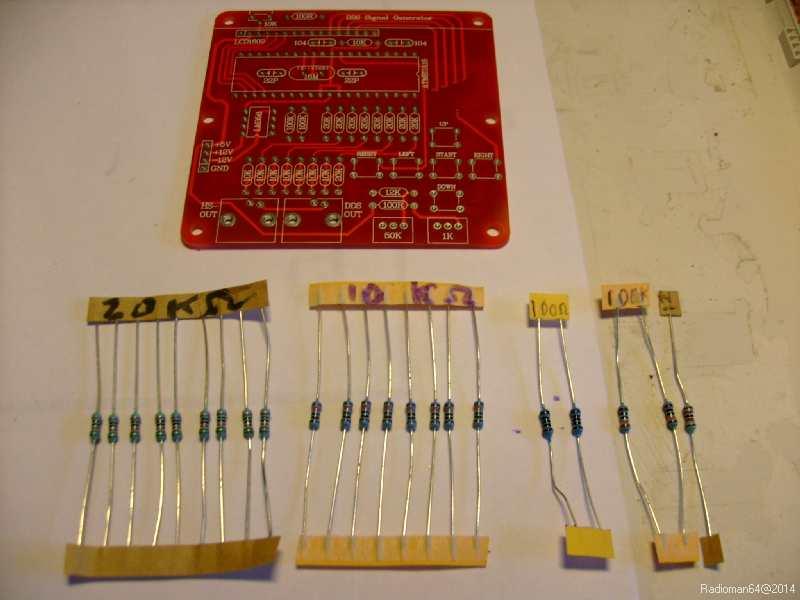

Je les ai donc toutes vérifiées à l'ohmmètre et identifié ainsi les valeurs:
Le risque d'erreur sera donc ainsi limité !
On monte les composants!

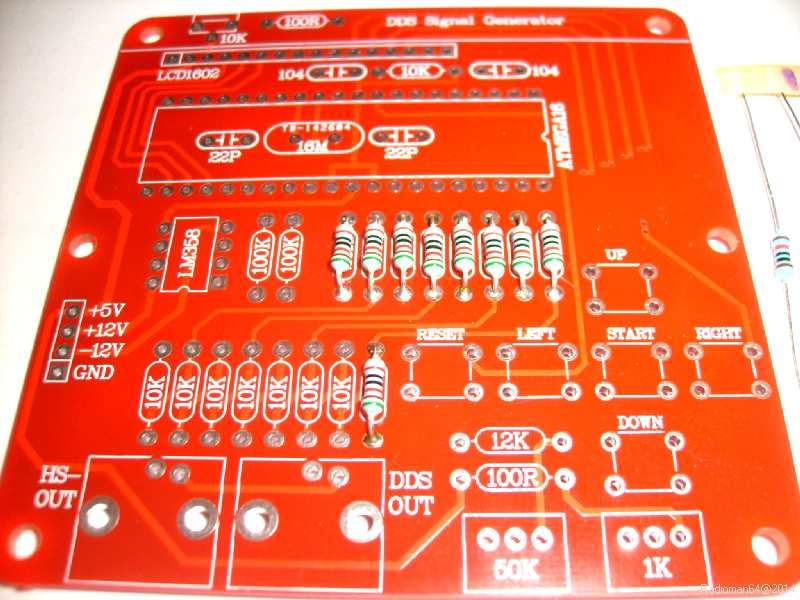

J'ai commencé par les résistances de 20KΩ, s'agissant de résistances de précision on fera attention de pas trop les chauffer !
Attention de ne pas oublier celle de la rangée du bas!...On continue avec les 10KΩ:
Là aussi il y en a une sur la partie haute!...On poursuit par celles de 100Ω.

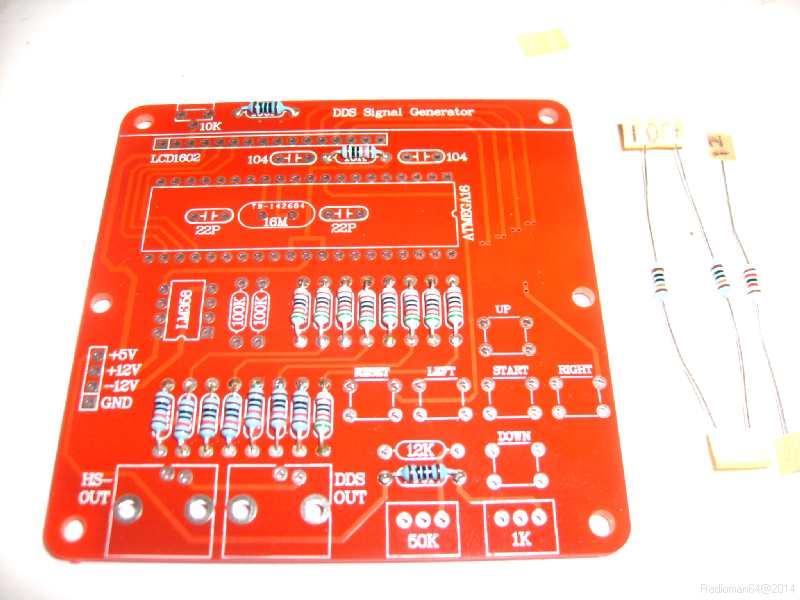

Il y en a une en haut et une en bas du circuit!...On continue avec les 100KΩ:

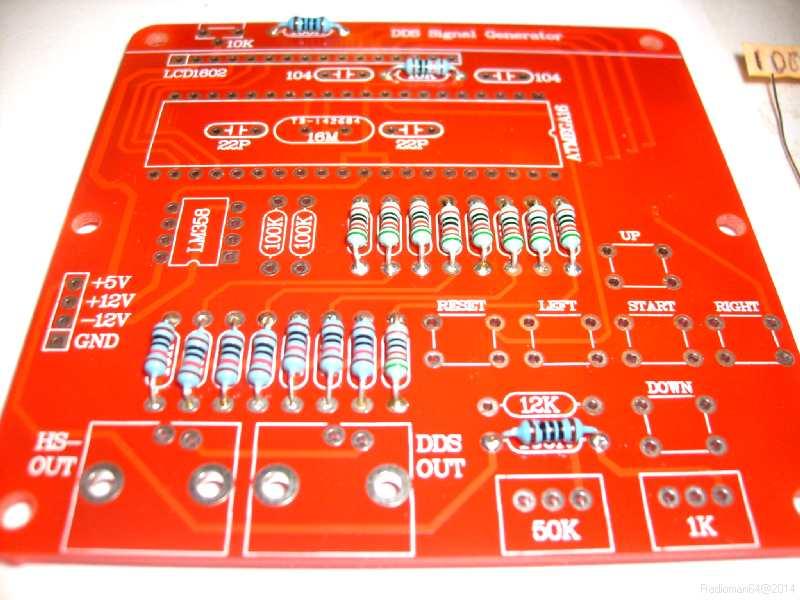

Elles sont cote à cote au milieu!...Il reste la 12KΩ:

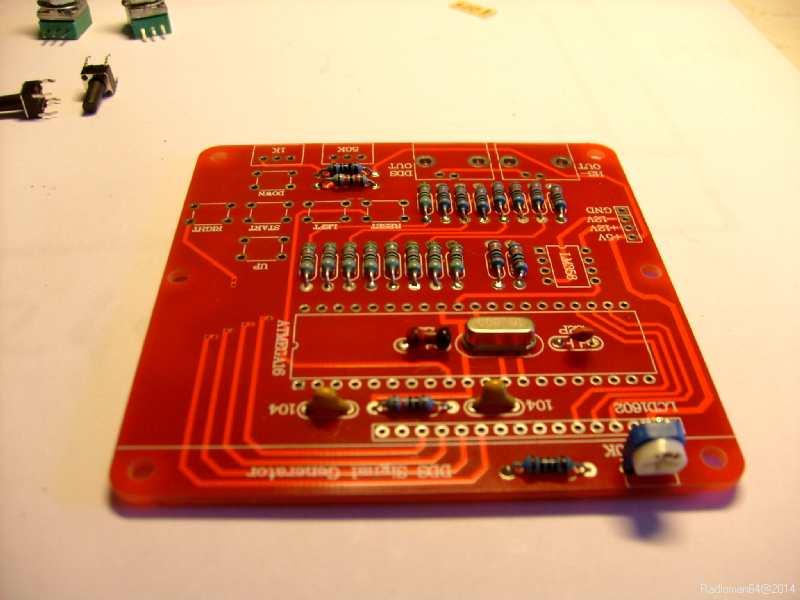

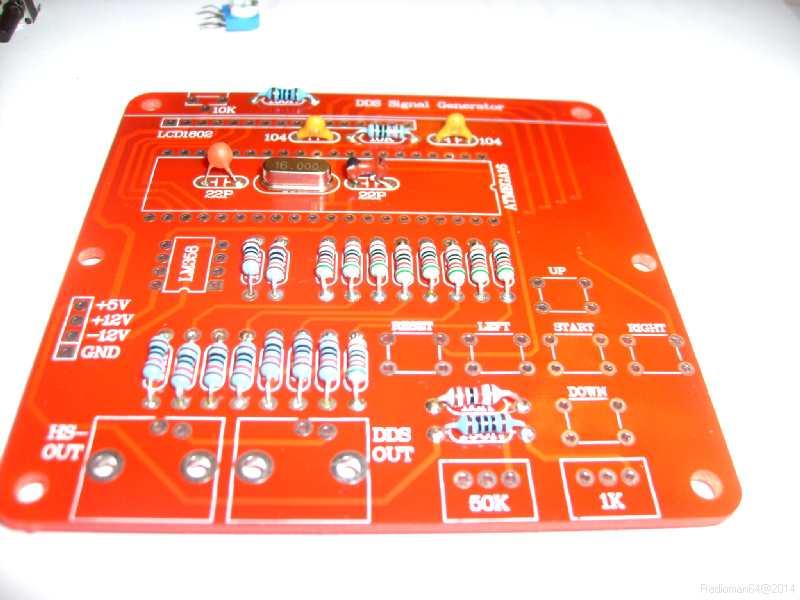

C'était la dernière résistance!...j'ai monté les 4 condensateurs:
il y en a deux de 0,1µF marquage : 104...et les deux de 22pF marqués 22p.
Le petit quartz de 16Mhz est soudé entre les deux condensateurs de 22pF (attention fragile: craint la chaleur!)...

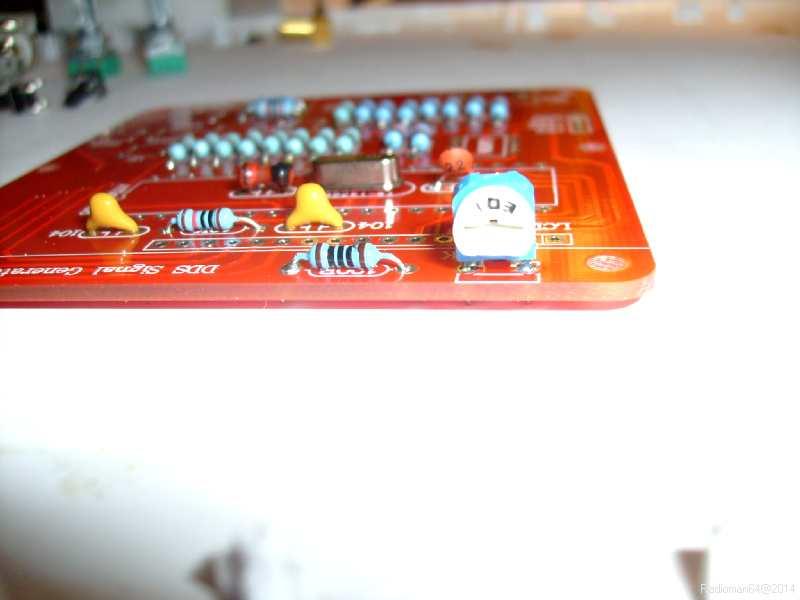

On soude ensuite la résistance ajustable tout en haut du circuit puis les 6 boutons poussoirs en essayant de les aligner!

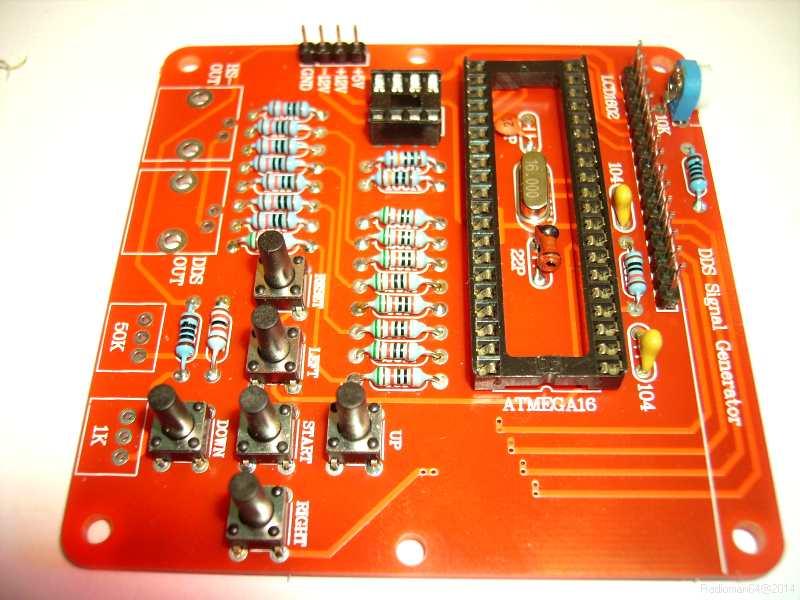

On poursuit par les peignes de connexion et les supports de circuit intégrés: le grand support est assez délicat à mettre en place d'autant que le conditionnement en pochette a plié plusieurs pattes: il faut donc les redresser délicatement avec une pince à becs fins et l'insérer progressivement sans plier aucune patte!...
le petit support ne dois pas poser de pb on fera attention aussi au sens repéré par des encoches sur l'extrémité.

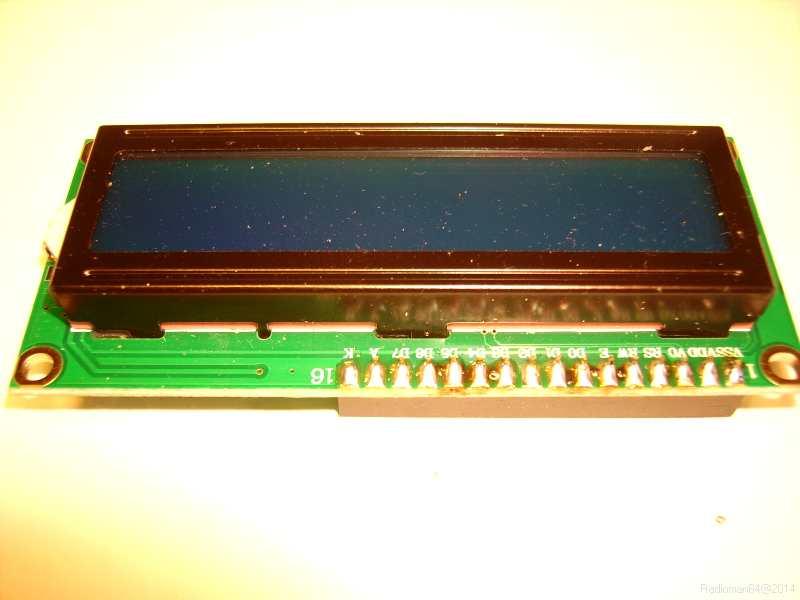

On va souder ensuite la barette de connexion sous l'afficheur:
Là aussi il faut la souder bien perpendiculaire au circuit imprimé!

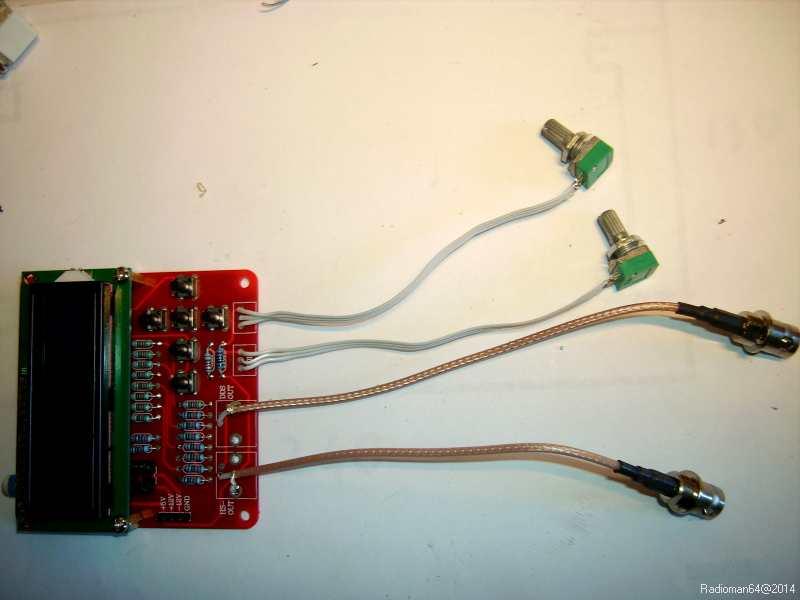

On poursuit par la mise en place des deux potentiomètres et des deux prises BNC:
J'ai pris quelques libertés avec le montage car je compte le mettre par la suite dans un boitier et les prises et les potentiomètres seront déportés sur le coté.

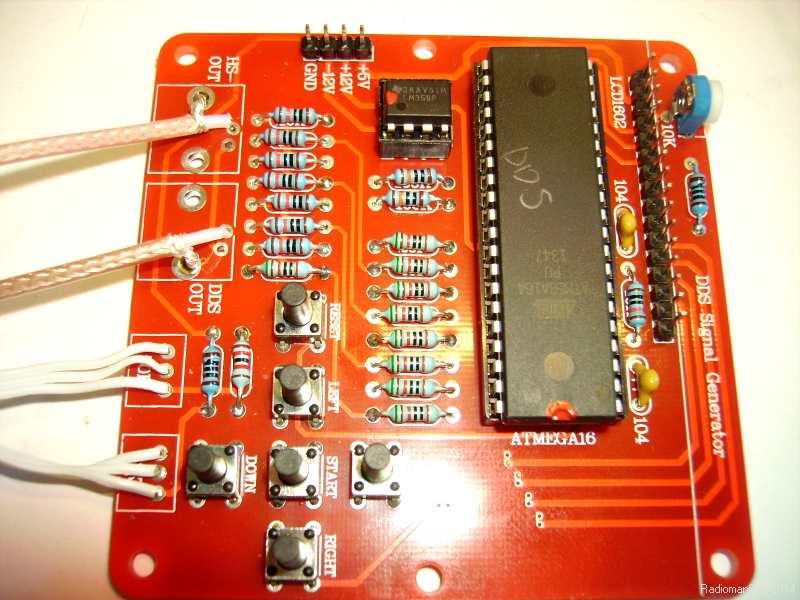

On va mettre en place les deux circuits intégrés: là aussi il va falloir redresser les pattes et faire très attention lors de l'insertion dans le support!
J'ai mis un point de peinture rouge sur les encoches de repérage
Il reste à mettre en place l'afficheur en appuyant modérément sur le connecteur:
Les deux entretoises vont le fixer définitivement, on serre les vis des deux cotés et cela ne bouge plus!...La visserie était dans une petite pochette séparée!
Le kit est monté!
il va falloir maintenant une alimentation pour le faire fonctionner:
Pour cela il nous faut 3 tensions distinctes:
+12V, -12V, +5V...

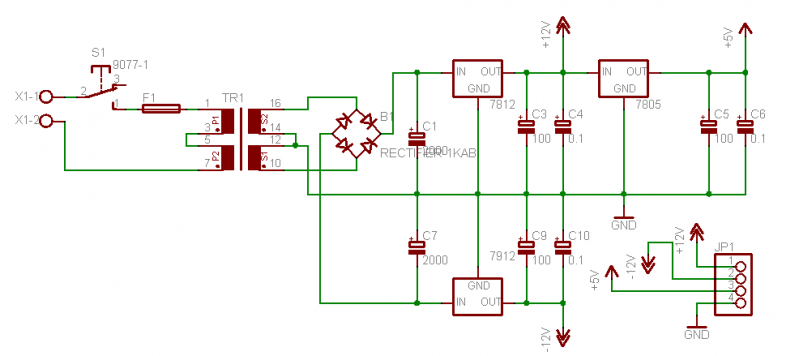

Voici le schéma d'une alimentation qui peux convenir:
Elle utilise 3 régulateurs de tension: un 7812 pour le +12v, un 7912 pour le -12v, et un 7805 pour le +5v...
Le montage est facile à réaliser sur une plaquette à trous .

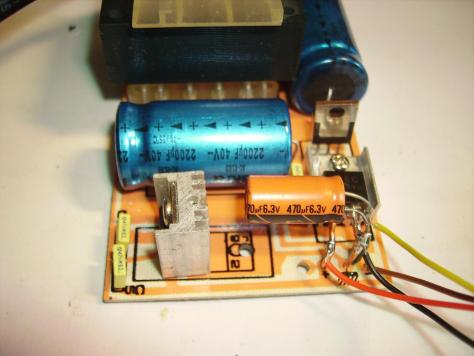

Pour ma part je dispose d'un module (d'un ancien kit TSM) qui fait déjà: +12v et -12V:
Je l'ai modifié en rajoutant un régulateur 5V pris sur le +12V, un petit condensateur de 0,1µF et un de 470µF complètent le filtrage, j'ai mis deux petits dissipateurs sur le +12V et le +5V ...
Le connecteur a été récupéré sur un appareil de démontage (un vieux lecteur dvd):

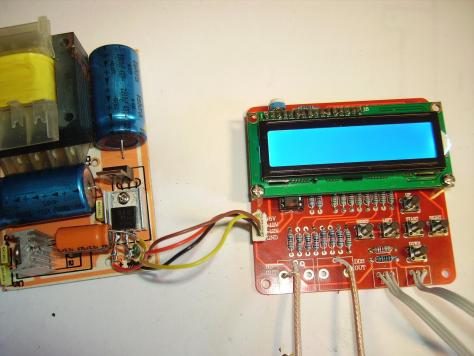

Et voila ...l'appareil est prêt à être branché!
Attention de bien faire correspondre les tensions de l'alim à la sérigraphie du circuit!
Une dernière vérification des soudures...et c'est OK!
Premier branchement!
Au premier branchement, j'ai obtenu cela !... C'est-à-dire l'afficheur s'allume (c'est toujours ça !) mais rien n'est marqué dessus !
N'oublions pas que c'est un afficheur LCD et il faut régler le contraste !

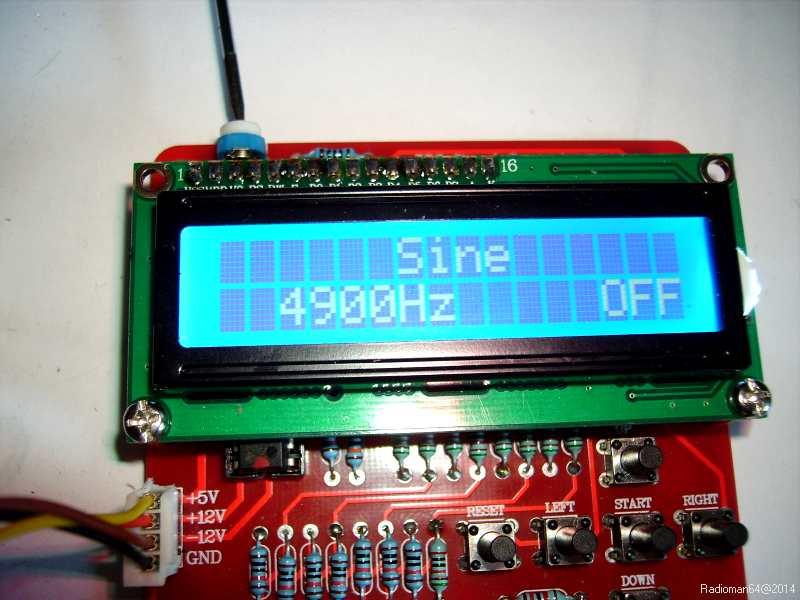

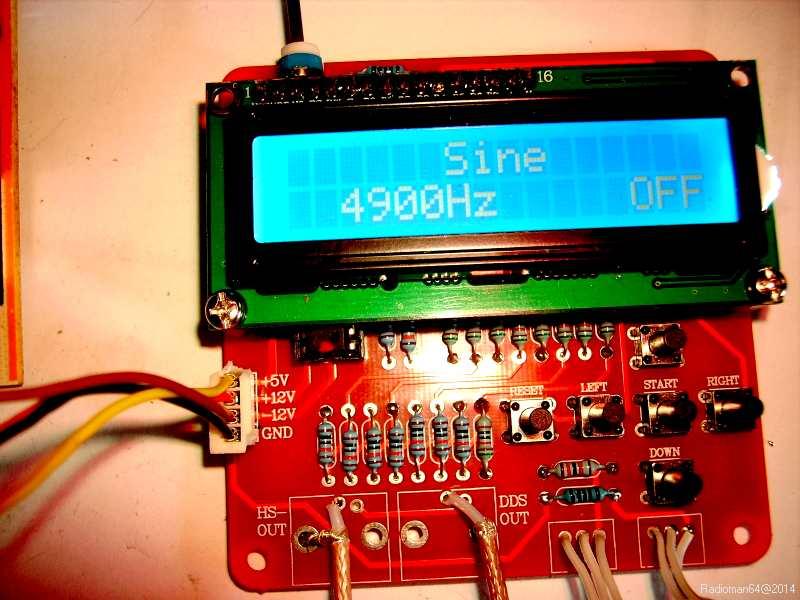

On va donc tourner le petit ajustable en haut et les indications apparaissent.
Ce n'est pas tout, il faut voir maintenant le fonctionnement.
A la mise sous tension il se met sur 1000 Hz, sinusoïdal et "OFF"...
Pour générer le signal, il faut appuyer au centre pour le basculer sur "ON" :

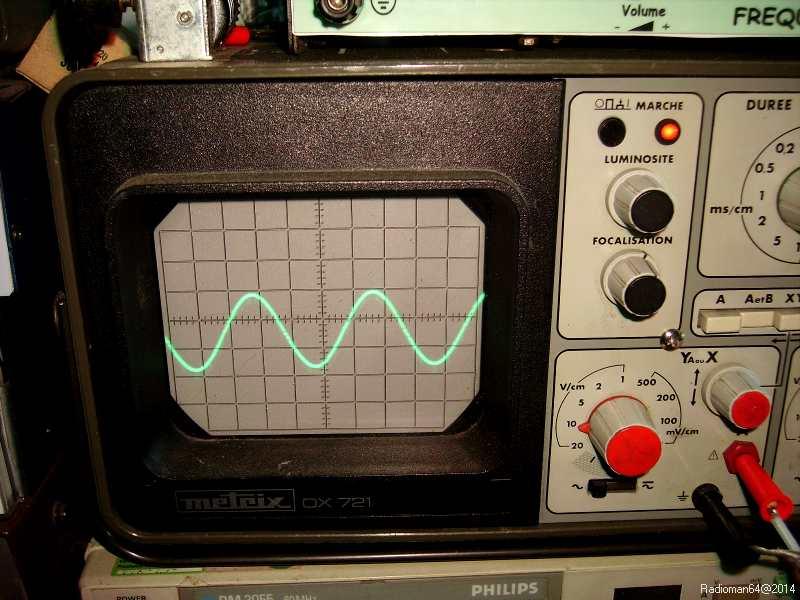

Et voilà une belle sinusoïde qui apparaît sur l'écran de l'oscilloscope !
Pour changer la forme du signal il faut le mettre sur "OFF" et on appuie sur les touches haut et bas.
On aura ainsi :

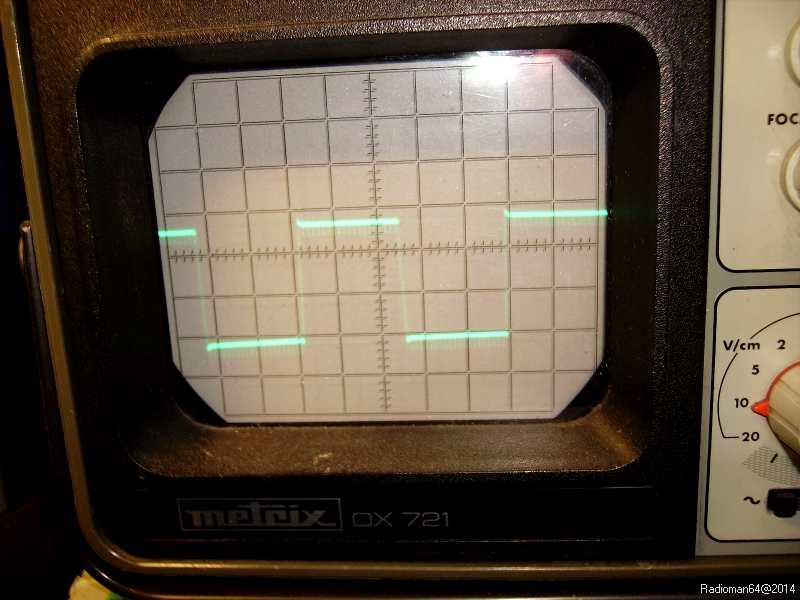

Un signal carré!
Un signal triangulaire

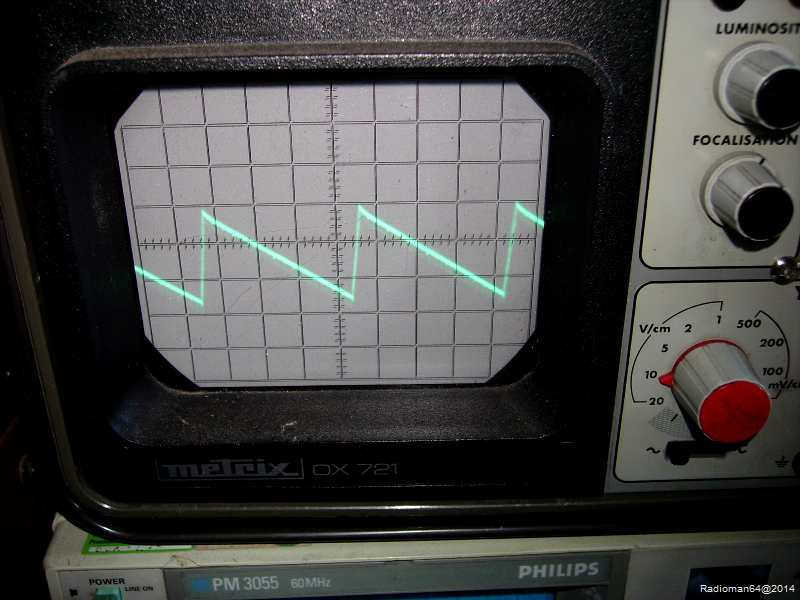

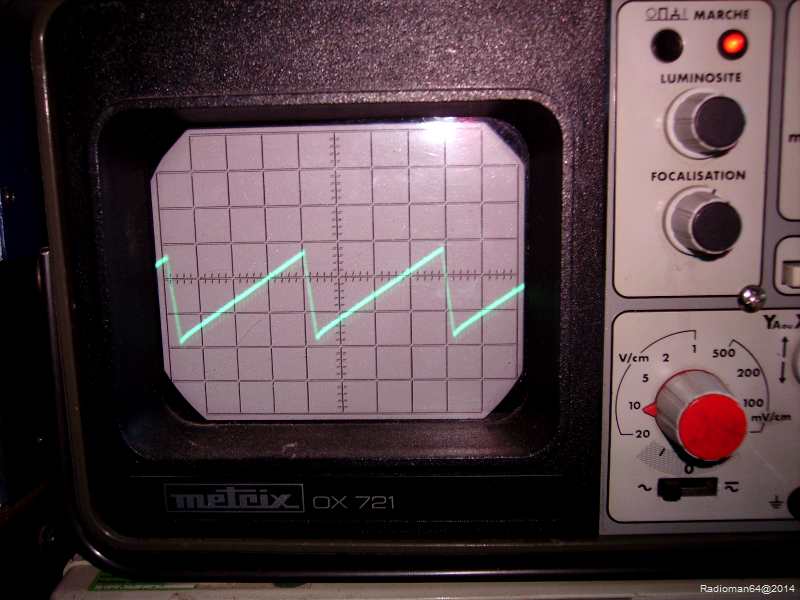

Dents de scie gauche et droite

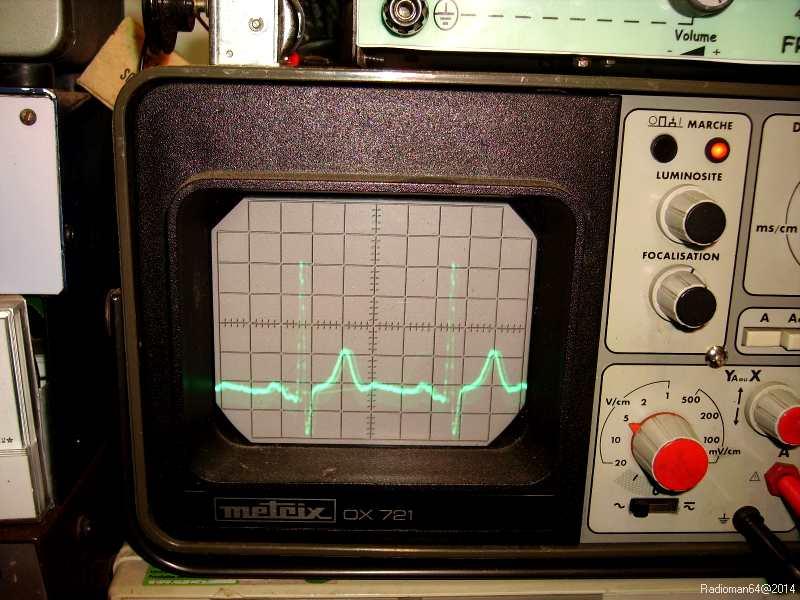

Un signal ECG: c'est un signal impulsionnel qui simule le ryhtme cardiaque!
Tiens, c'est intéressant pour tester un amplificateur en impulsions !

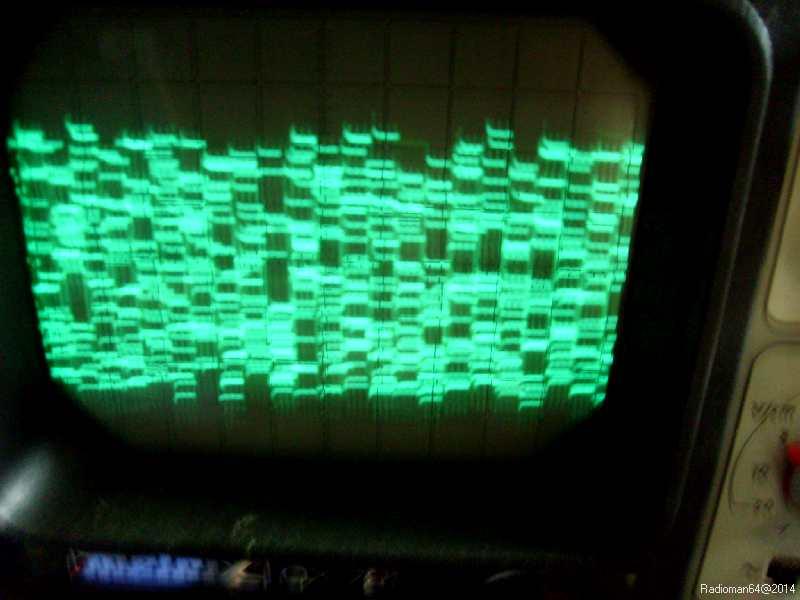

Et enfin un générateur de bruit...
Bruit rose ou bruit blanc j'en sais rien!...En tout cas sur l'écran de l'oscillo: c'est impressionnant!

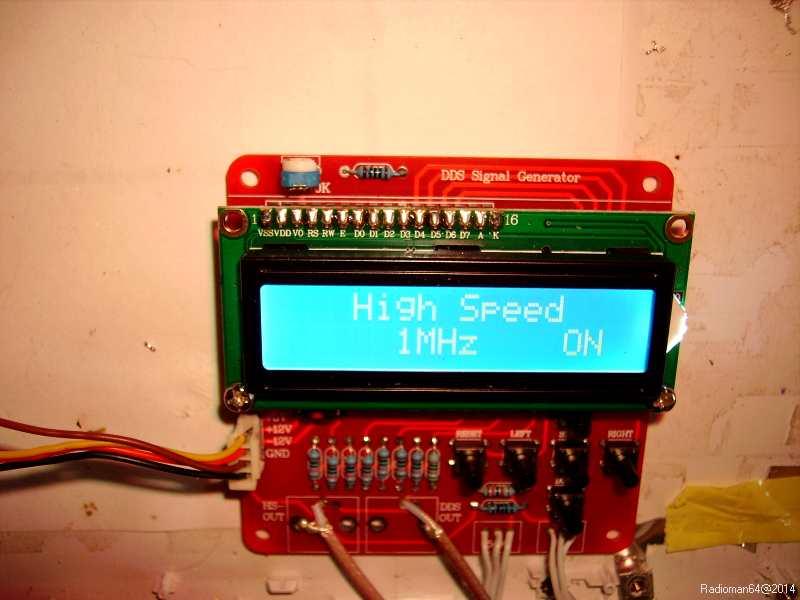

Sur l'autre sortie, on dispose de 4 valeurs de fréquence : 1, 2, 4, 8 MHz :

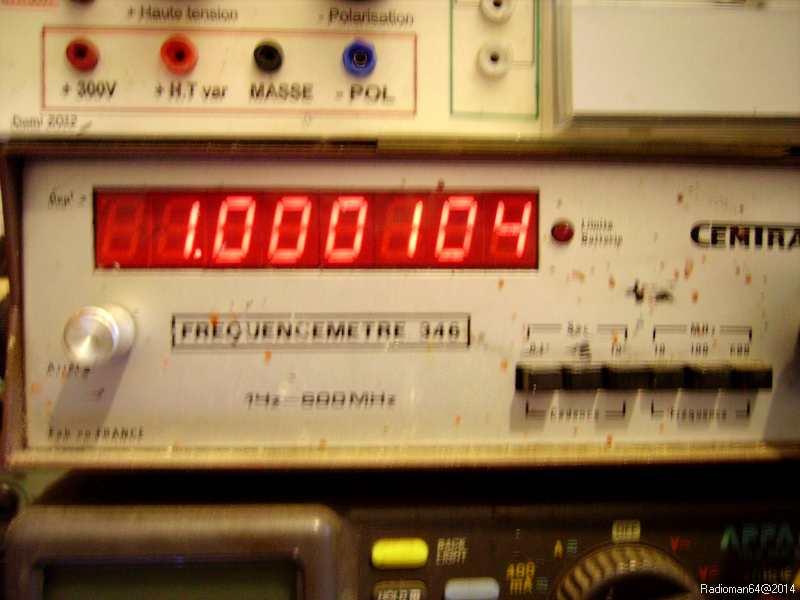

Voici la fréquence de 1 MHz mesurée sur mon fréquencemètre "Centrad" :
L'ensemble est stable, car sur une heure l'affichage n'a pas bougé !
Enfin, un petit détail important : si comme moi, on branche des fiches BNC déportées, il faut ponter avec un fil de cuivre les deux gros plots de chaque embase, et les relier par en dessous à la piste de masse du circuit imprimé.
Voilà donc encore un petit appareil de mesure sans prétention qui fonctionne parfaitement.
Il va faire l'objet prochainement d'une mise en boite dans le cadre d'un projet plus ambitieux:
Il s'agit d'un banc de mesures pour amplificateur B.F.
Vous en trouverez la description
ici =>
BANC DE MESURE
Date de dernière mise à jour : 19/06/2024
Commentaires
-
- 1. DURNER Bruno Le 20/06/2019
Bonsoir,
Je vais commander ce kit, mais j'aimerai simplement savoir quelle est la consommation de ce montage.
Vous avez fabriqué une alimentation, je suppose qu'une alimentation d'un ampère suffit.
Dans l'attente de votre réponse,
cordiales 73
Bruno-
- radio-man64Le 21/06/2019
bjr, la consommation est très faible: environ 0,1A...pas besoin d'une grosse alimentation! cdlt domi
-
- 2. Christian Le 26/06/2017
Bonsoir Domi, en pleine réalisation de générateur, je remarque sur le schéma quelque chose qui m'intrigue:
Si les capas C4, C6 , C10 sont des chimiques 0,1 µf ......où les trouver ???
En regardant d'autres schémas les capas de cette valeur à cette place, ne sont pas polarisées.
Où est l'erreur ???
Ps: le tuto module FM est en préparation...
Amicalement, Christian-
- radio-man64Le 04/07/2017
bjr, c'est bien des petits condos non polarisés qui sont montés. pour le compte rendu : bien reçu merci! cdlt domi
-
- 3. namuroy Le 30/01/2016
Bonjour
merci pour votre réponse, mais j ai déjà jou sur le potentiomètre mais toujours pas d affichage.Je ne vois pas ou est le problème?-
- radio-man64Le 31/01/2016
Bjr, difficile de vous aider a distance! Vérifier tout de même que lors de la mise en place du gros circuit intégré une patte ne serais pas repliée à l'intérieur et de ce fait ne fait pas contact, voir aussi les soudures de l'afficheur! cdlt domi64
-
- 4. namuroy Le 24/01/2016
Bonjour
j ai monté le montge comme vous mais l afficheur s eclaire mais aucun affichage
alors que sur oscillo lesctraces apparaissent pourquoi
Dans l attente de votre réponse
Cordialement-
- radio-man64Le 25/01/2016
Bjr, dans un coin du circuit une petite résistance ajustable rêgle le contraste de l'afficheur! cdlt domi64
-
- 5. Tonnelier Le 09/10/2015
Bonjour.
Merci de votre belle étude, j'ai enfin fini par comprendre tout ce qui était marqué dans le texte d'aide.
Moi j'ai trouvé un fichier : H11887install.pdf sur le net il fait : 6,39 Mo
Amitiés JP-
- radio-man64Le 09/10/2015
bjr, Aucun de ces kits chinois n'a de notice de montage: Il faut donc se débrouiller avec les infos trouvées sur le net. c'est pour cela que j'ai réalisé ces articles concernant leur montage "pas à pas" avec les difficultés rencontrées et les solutions trouvées: http://radioman64.e-monsite.com/pages/appareils-de-mesure-en-kit/ Cela a été particulièrement nécessaire pour le montage du petit oscilloscope LCD! cdlt domi64
-
- 6. Christophe Le 08/02/2015
Bonsoir,
C'est donc une liaison que vous avez vous-même ajouté en-dessous ?
Si oui, elle n'était pas utile puisqu'en soudant les fils de votre BNC sur les 2 petits trous comme c'est prévu avec les BNC livrées avec le kit, la mise à la masse est assurée par le plot de droite (CI vu de dessus).
les 4 gros trous ne sont reliés à rien et ne servent qu'à assurer le maintien des prises .-
- radio-man64Le 10/02/2015
bjr, Oui je sais! J'ai préféré mettre un gros fil de cuivre soudé sur le plan de masse! Cdlt Domi64
-
- 7. Christophe Le 07/02/2015
Bonsoir,
Je viens de monter ce même kit et le strap de "masse" que vous avez monté sur les câbles utilisés pour déporter vos prises BNC ne servent à rien.
Si vous regardez le circuit imprimé de plus près, les 4 gros plots ne sont reliés à rien !
Par contre, vous n'avez soudé aucun câble dans les trous situés à droite du câble "+" de vos BNC et c'est précisément là que se fait la masse.
Sauf modification de votre part sous le circuit imprimé, vos prises BNC montées ainsi ne sont pas du tout à la masse.-
- radio-man64Le 07/02/2015
bsoir, Exact, j'ai oublié de préciser dans l'article que les deux "pontages" sont reliés à la masse par en dessous ! Trop évident pour moi surement, mais c'était utile de le préciser! cdlt domi64
