Générateur de fonctions FG085 Jyetech

Cela fait quelques temps que j'avais reçu ce joli kit et je me suis décidé enfin à le monter!

Il s'agit d'un générateur de fonctions DDS assez évolué délivrant des signaux compris entre 0 et 200Khz et cela sous différentes formes:

Sinusoidales, carrées, triangulaires, escaliers...etc

Le kit est fourni avec sa face avant sérigraphiée et les composants Cms déjà montés sur le circuit imprimé.

Une notice détaillée est disponible: => Assemblyguide 085gAssemblyguide 085g (3.02 Mo)

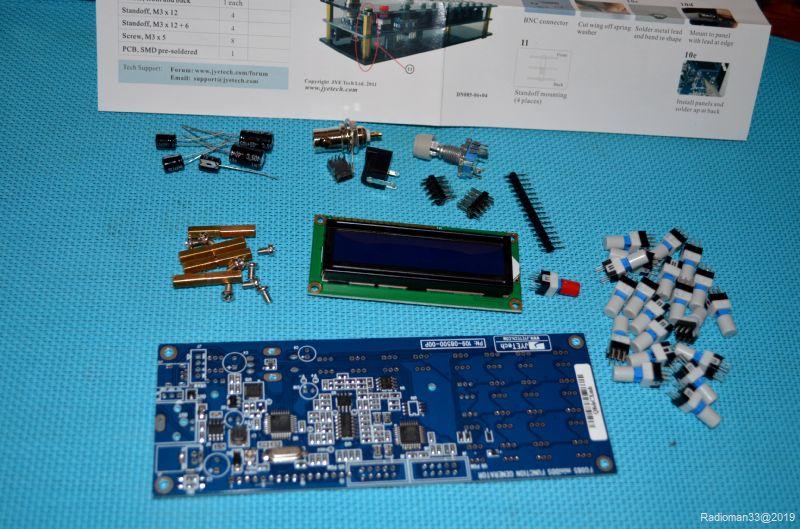

Finalement il nous reste peu de composants à monter:

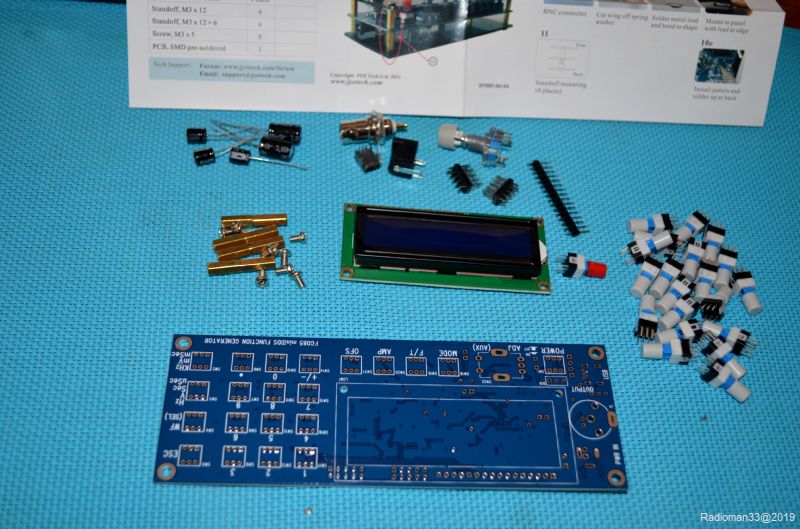

Dsc 82

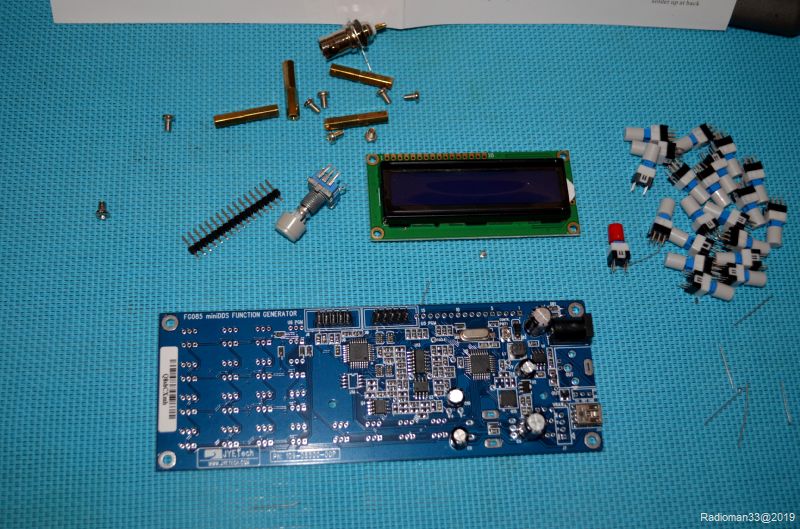

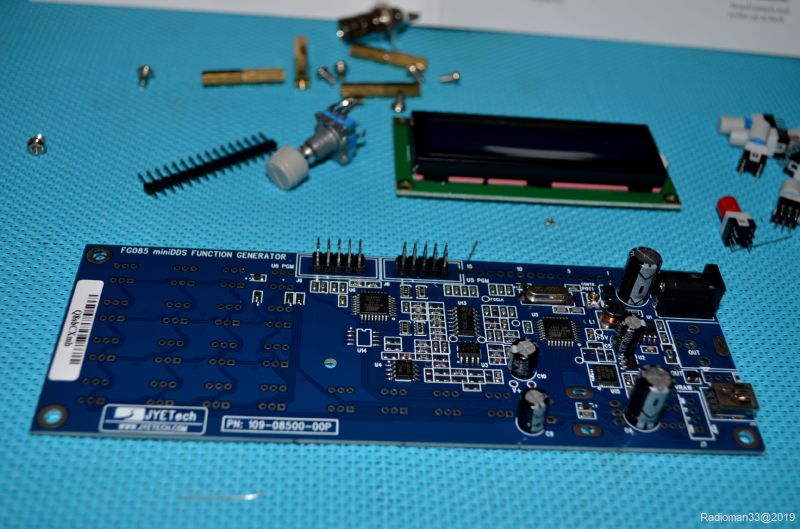

On voit les composants Cms déjà implantés!Dsc 83

De l'autre coté du circuit l'emplacement des 20 boutons poussoirs...et de l'afficheur.

On va suivre l'ordre de montage préconisé dans la notice:

D'abord le coté composants:

condos chimiques, prises, connecteurs...Dsc 0085

le plus délicat à souder reste la prise micro Usb.

Dsc 88

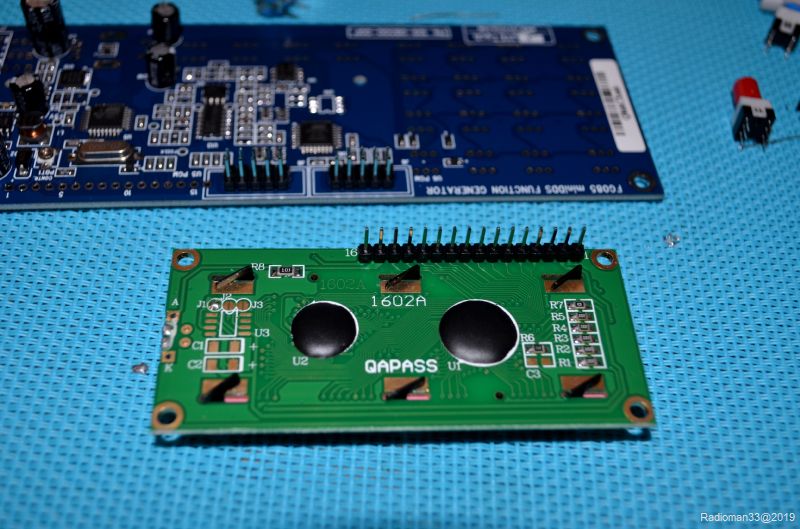

On va souder ensuite le connecteur de l'afficheur:

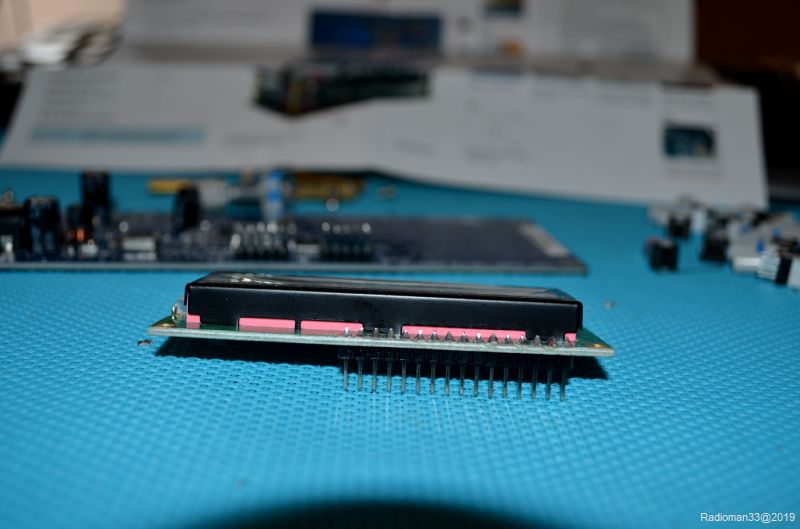

Le coté le plus court vers l'afficheur et le coté le plus long ira vers le circuit imprimé:



Dsc 89Dsc 0091On va ensuite souder les 20 boutons poussoirs:

On repère celui qui fait M/A (il s'enclenche, les autres sont de simples poussoirs!

ATTENTION:

La notice précise qu'il y a un sens pour les souder: le coté avec 2 encoches parallèlles va vers la gauche!

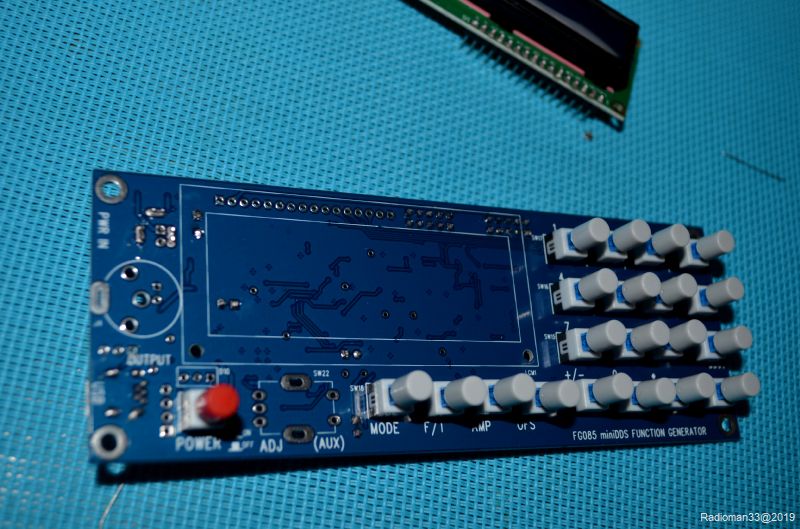

J'ai monté les 20 boutons en soudant seulement une patte et en me servant de la façade comme gabarit j'ai pu ainsi les aligner :

quand tout est OK on soude les autres pattes!Dsc 94

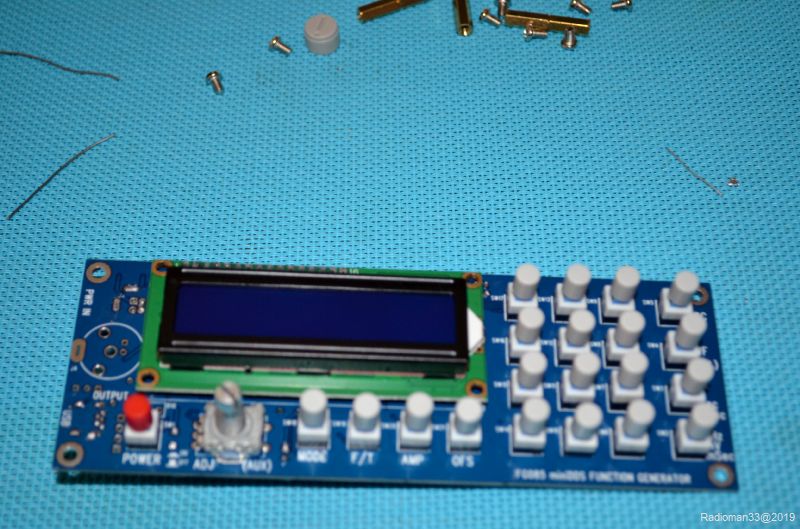

Et voila ça tombe pile dans les trous de la façade, on va monter aussi l'encodeur rotatif à coté du bouton M/A:Dsc 100Dsc 105

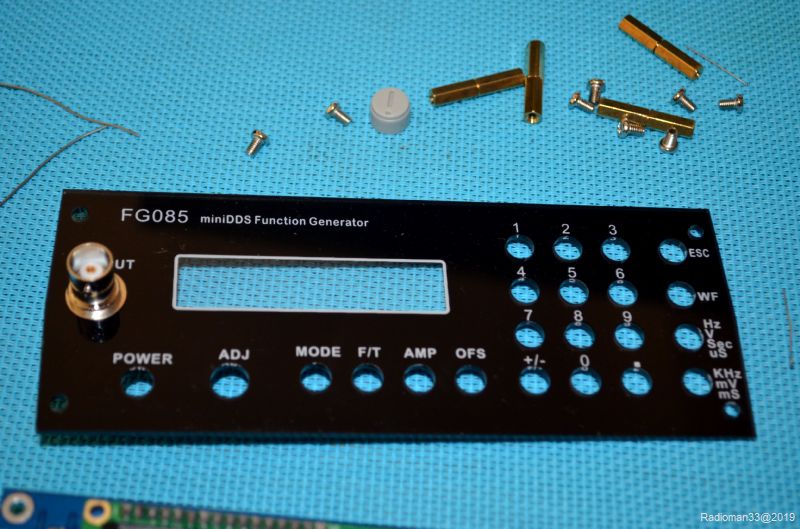

La prise BNC est montée sur la façade:Dsc 106

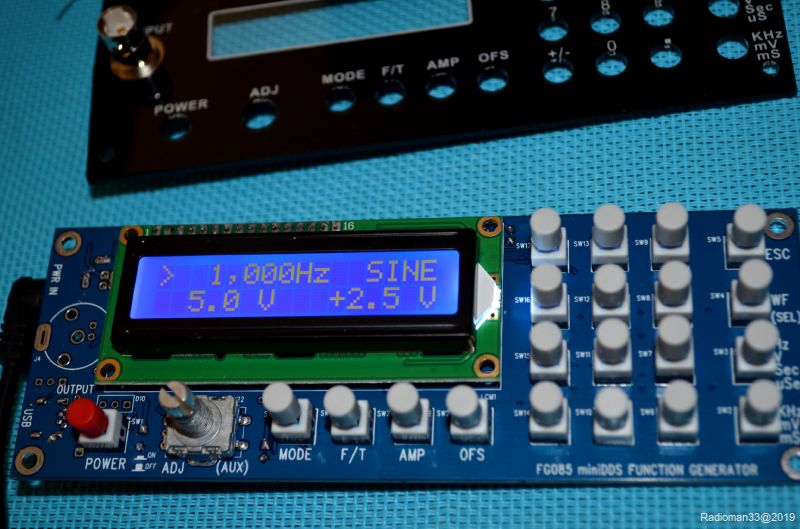

Après une bonne vérification des soudures, on est prêt pour un premier essai:

Dsc 110

Ca fonctionne!

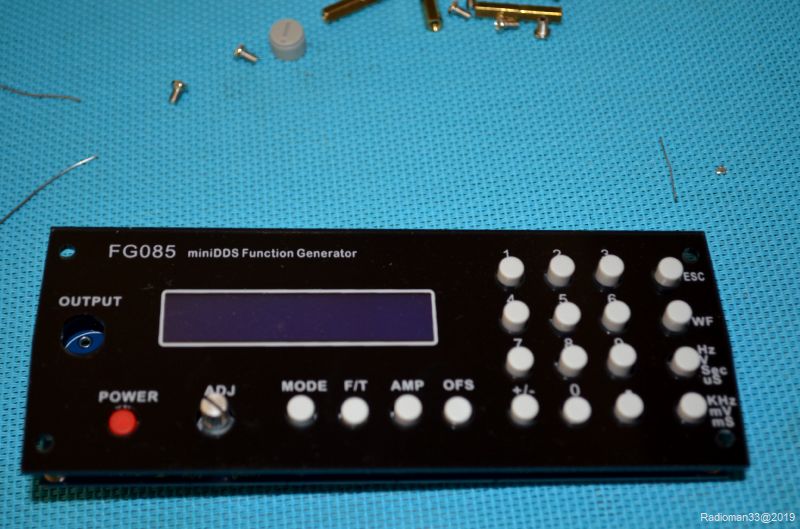

On va terminer le montage:

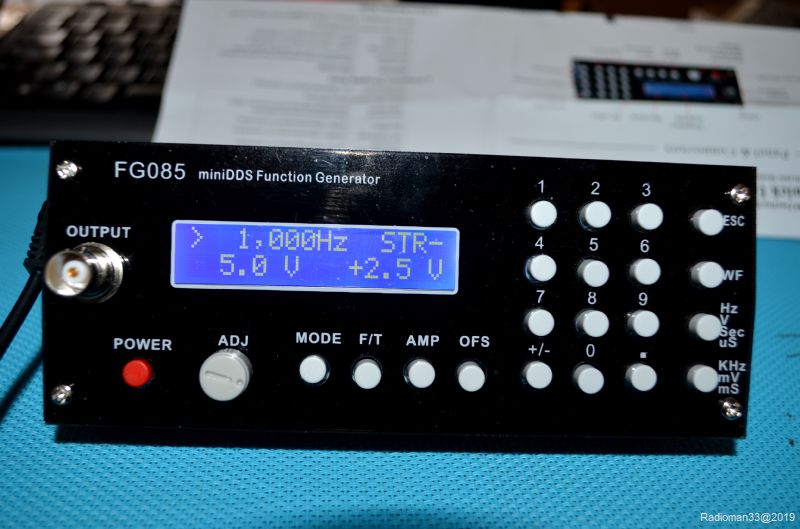

Soudure de la BNC, montage du bouton (adjust)  sur l'encodeur rotatif, montage des entretoises et fixation de la plaque arrière et de la façade avant:

Dsc 111

Cela fait une maquette plutôt réussie!

L'utilisation est assez complexe, là aussi on pourra suivre les instructions de la notice d'utilisation:

=> Fg085 user manual 1Fg085 user manual 1 (2.14 Mo).

Comme je l'ai dit plus haut ce générateur de fonctions est assez évolué:

Il permet d'obtenir des formes d'ondes variées et pour chacune on pourra agir sur la fréquence, l'amplitude et divers autres paramètres.

Les fréquences générées vont de:

0-200Khz en sinusoidal

0-10Khz pour les autres formes d'ondes

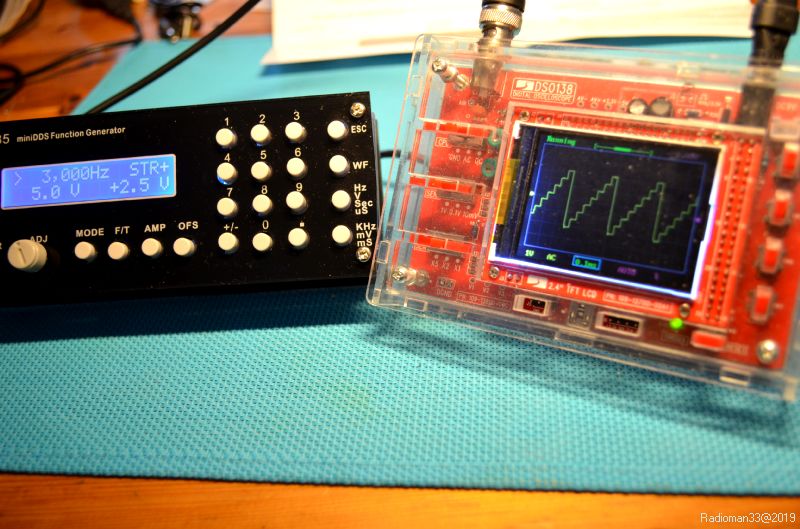

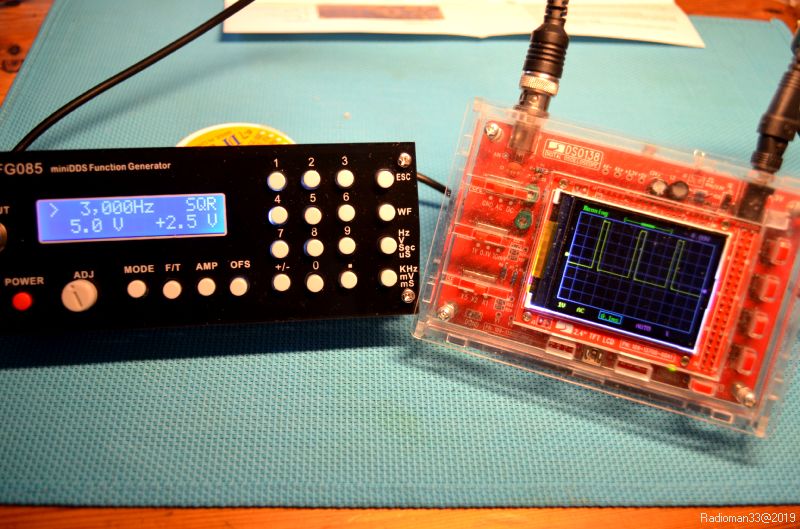

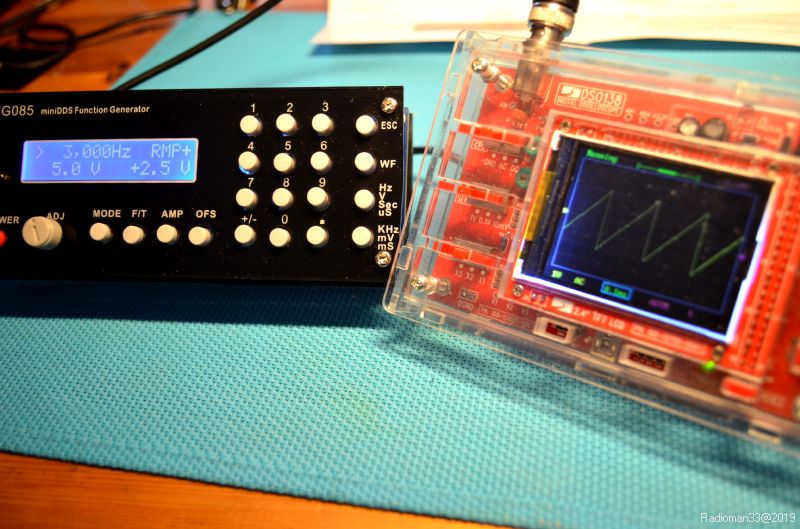

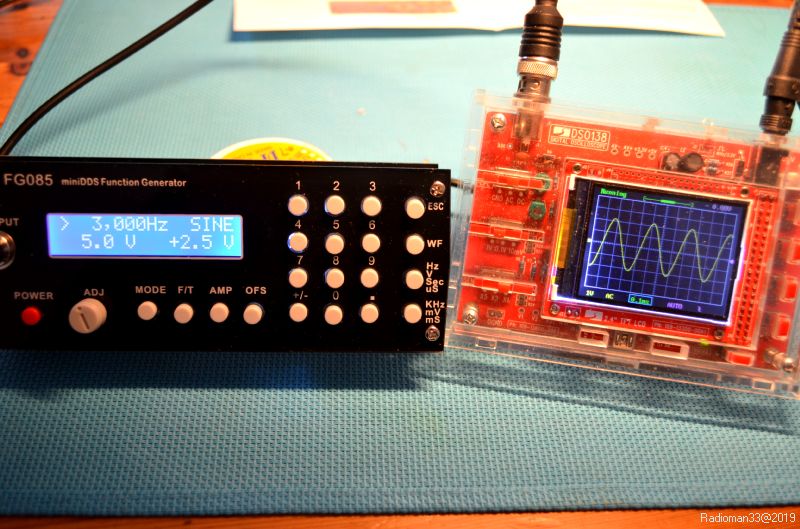

Pour visualiser cela j'ai branché le FG085 sur mon petit oscillo BF Dso0138, voyons ce que l'on peux obtenir:

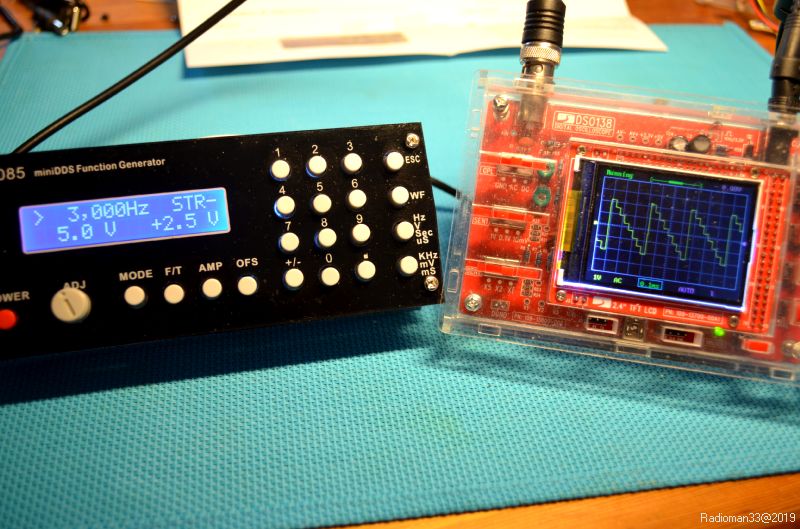

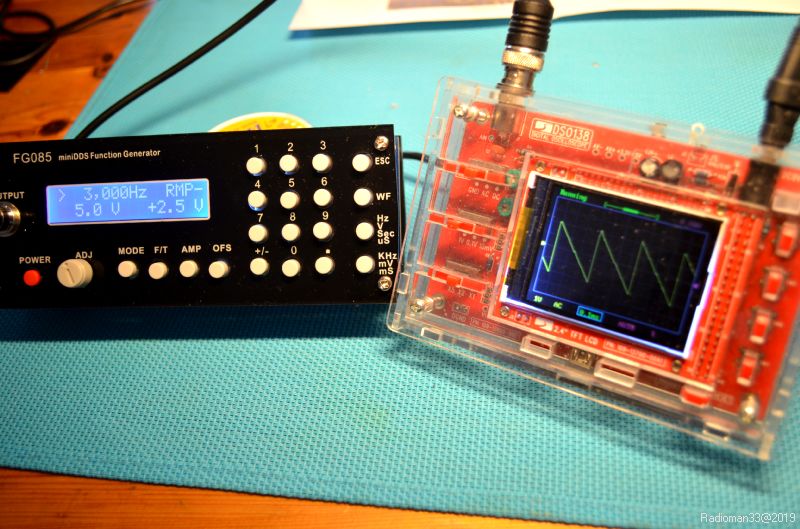

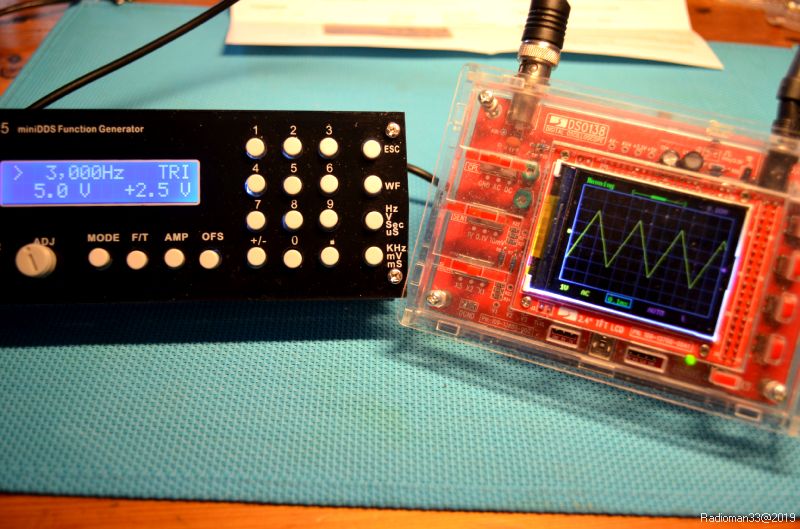

Dsc 0120Dsc 126Dsc 0125Dsc 132Dsc 133Dsc 0136Dsc 0139Voilà un aperçu des possibilités de l'appareil, il y en a d'autres décrites dans la notice (en anglais) que je vous laisse découvrir!

Pour un kit vendu environ 30€ cela fait déjà un appareil très complet!
