Controleur Universel

Tout comme la boîte de substitution ce contrôleur provient du cours d'électronique EURELEC de 1979 :

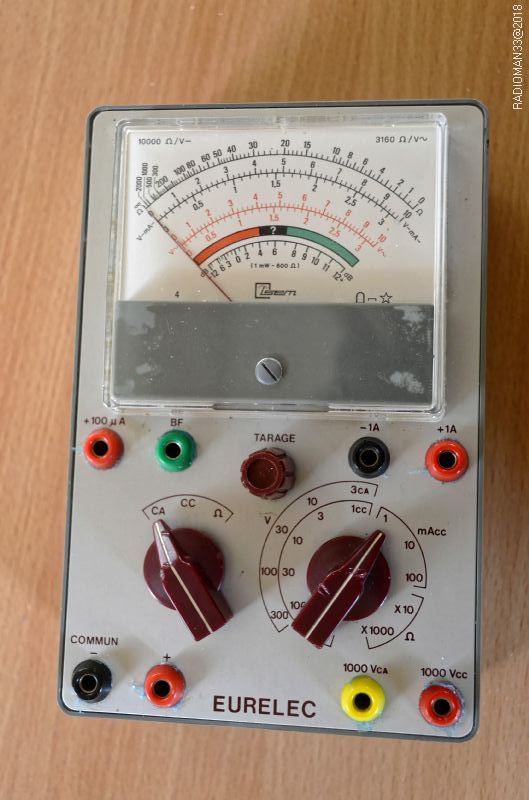

Dsc 0166 dxo

Ce contrôleur est le "petit frère" de celui que j'avais assemblé il y a quelques années:

=>Contrôleur universel 981

Il est moins performant: seulement 10.000 ohms/volts mais suffisant pour des mesures basiques.

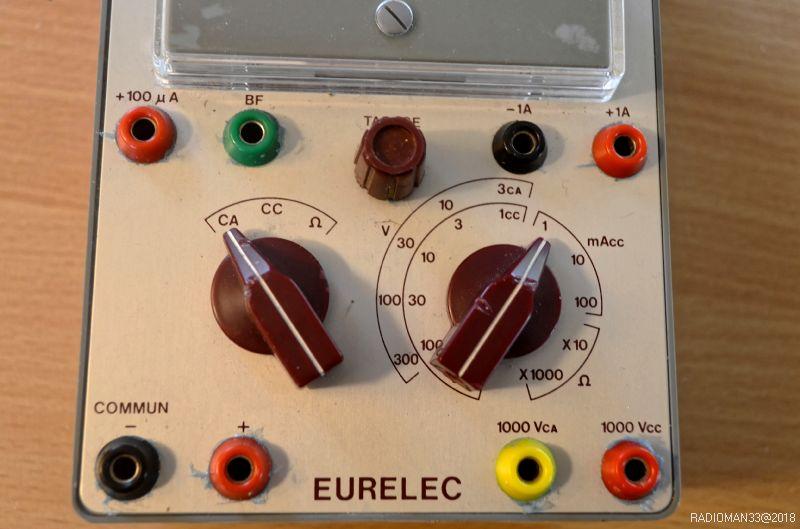

Sa présentation est quasiment identique au modèle "981" à part le galvanomètre qui possède une échelle dédiée au lampemètre version 2.

les valeurs des résistances sont également différentes.

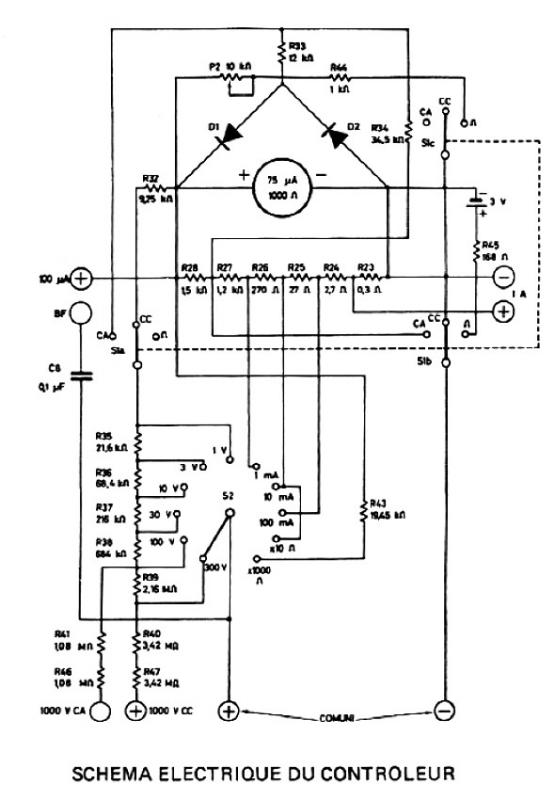

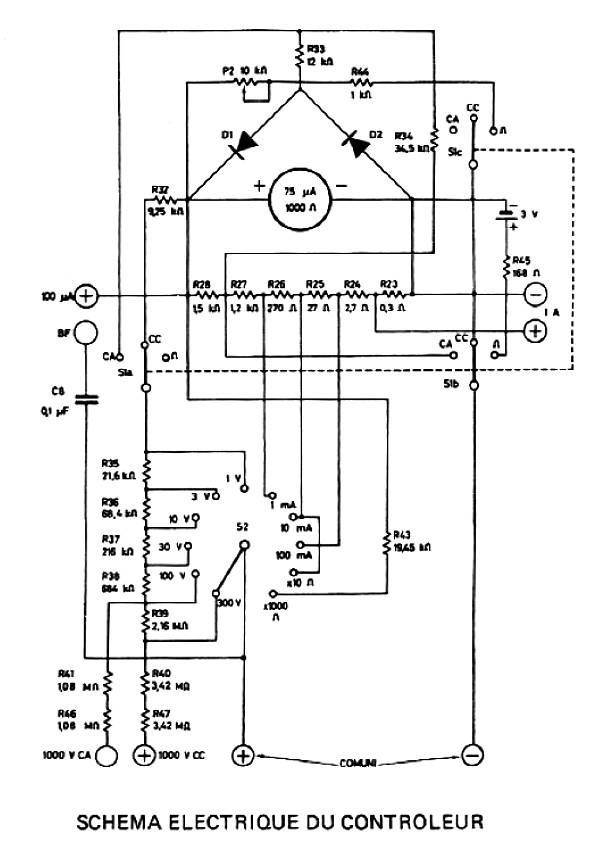

voici son schéma:

Contr05

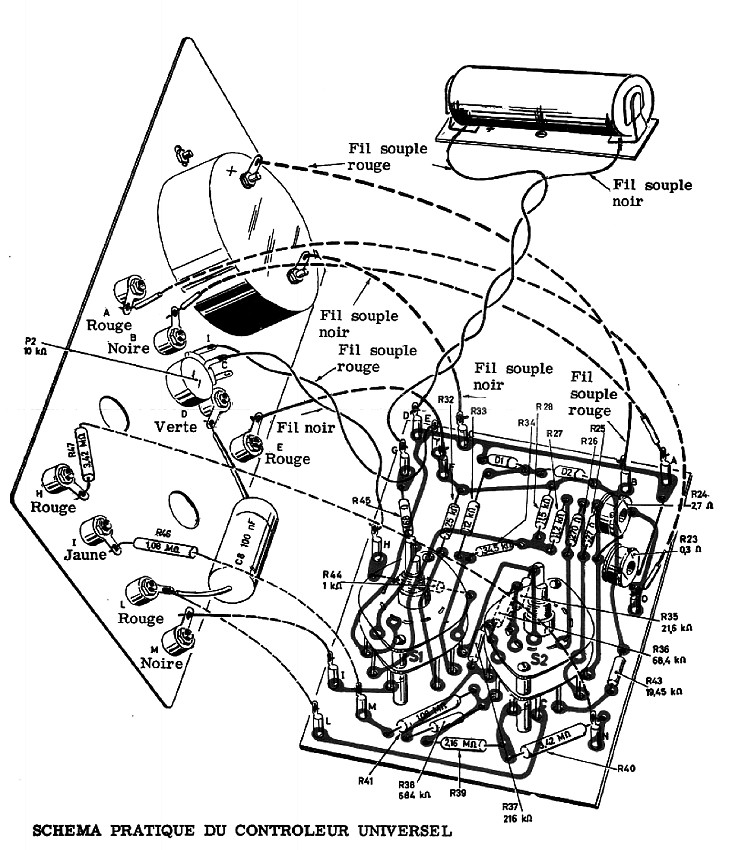

Et son plan de câblage:

Contr06Comme tous les contrôleurs universels on a 3 fonctions principales:

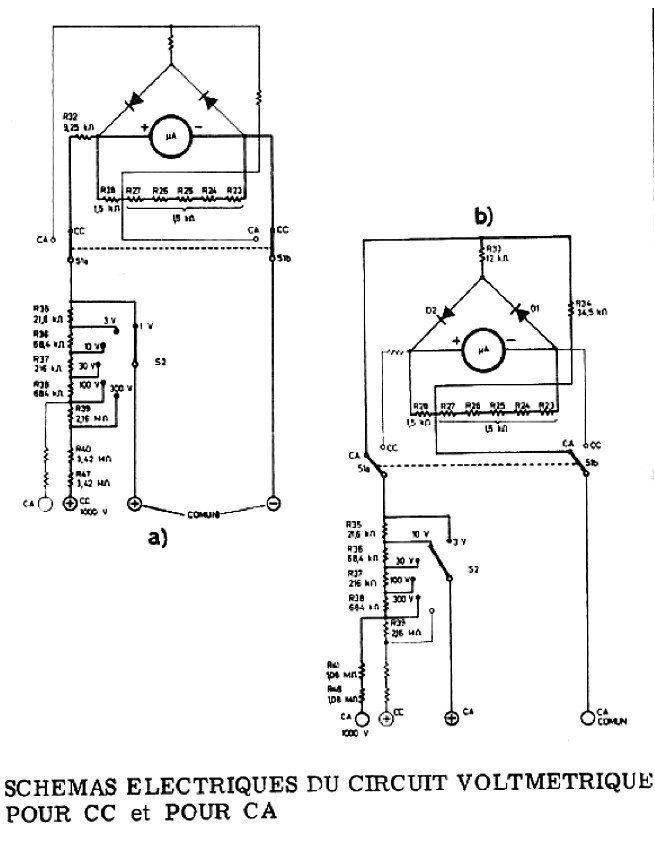

1- Mesure des tensions:

Contr03

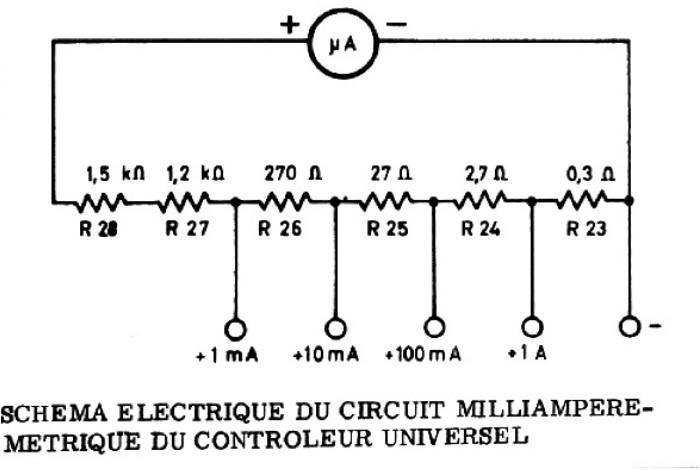

2- Mesure des intensités:

Contr02

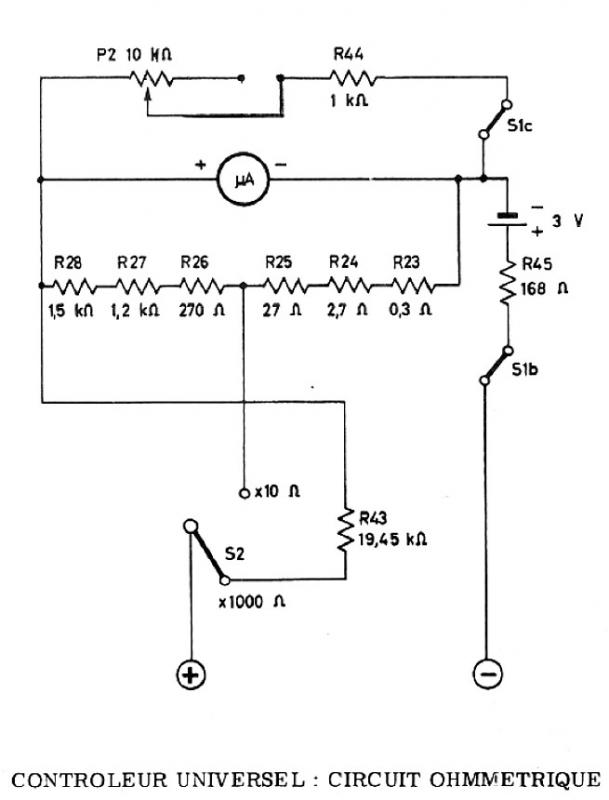

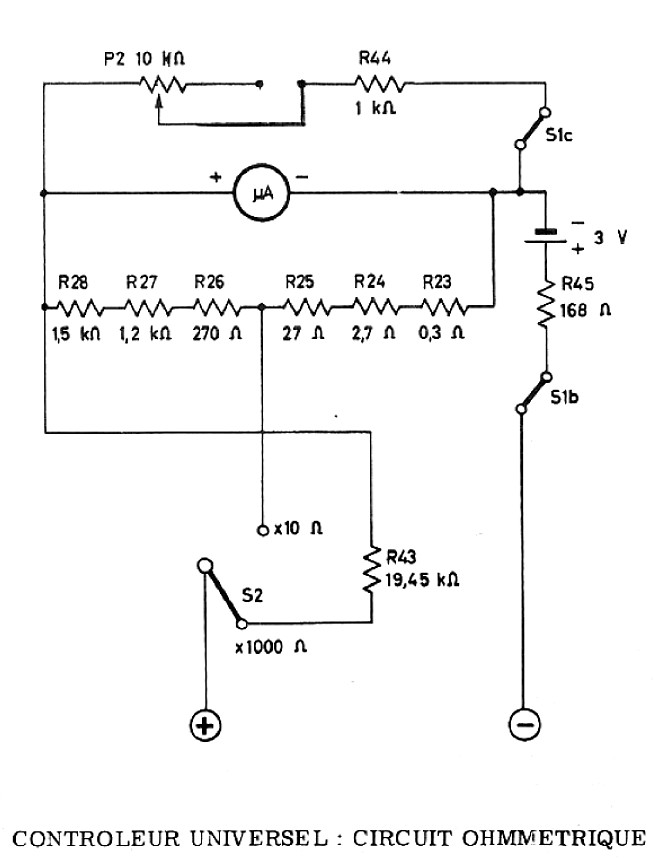

3- Mesure des résistances:

Contr04

A noter qu'il utilise une pile de 3Volts introuvable de nos jours ....

Comme sur l'autre contrôleur elle sera remplacée par un coupleur avec 2 piles R6 de 1,5V.

J'ai eu l'appareil tout monté alors voyons un peu l'intérieur:

Dsc 0174 dxo 2

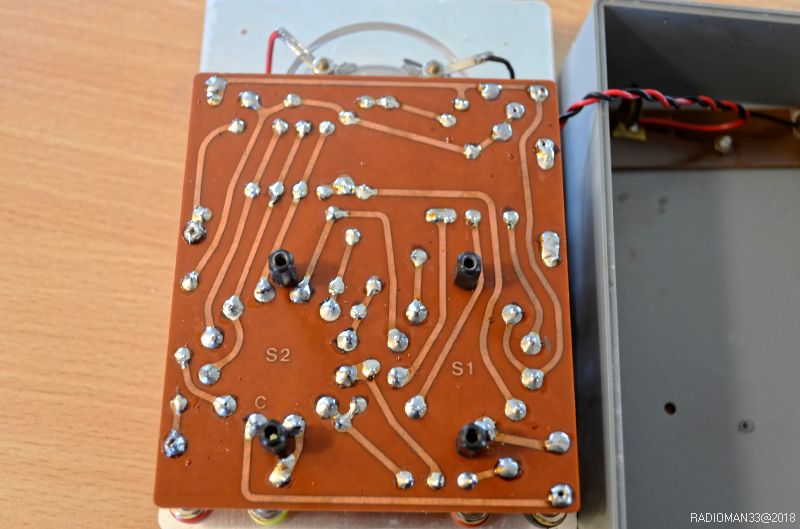

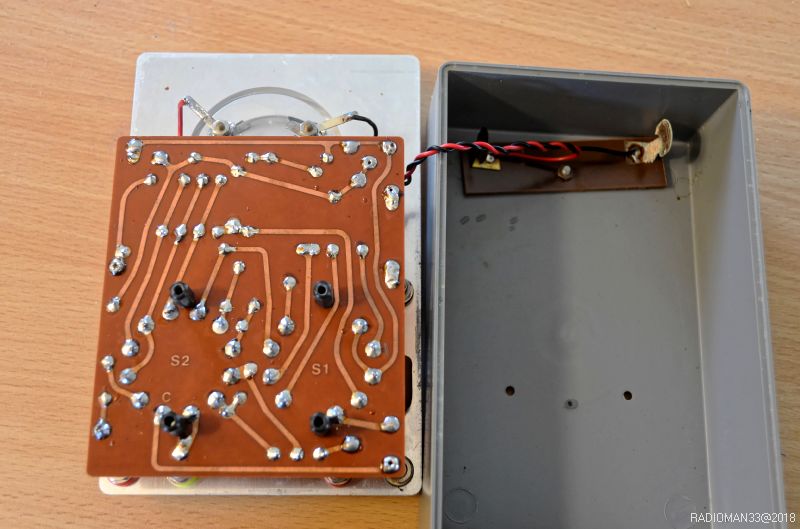

Un beau circuit imprimé!

Dsc 0175 dxo 1

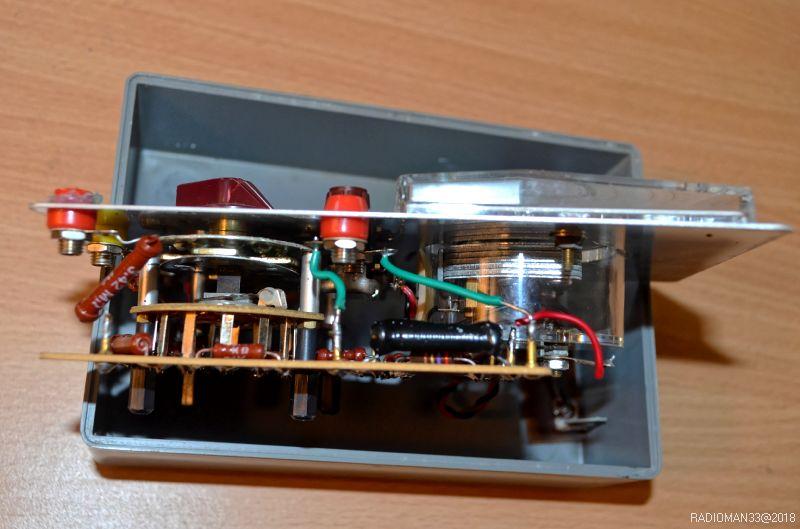

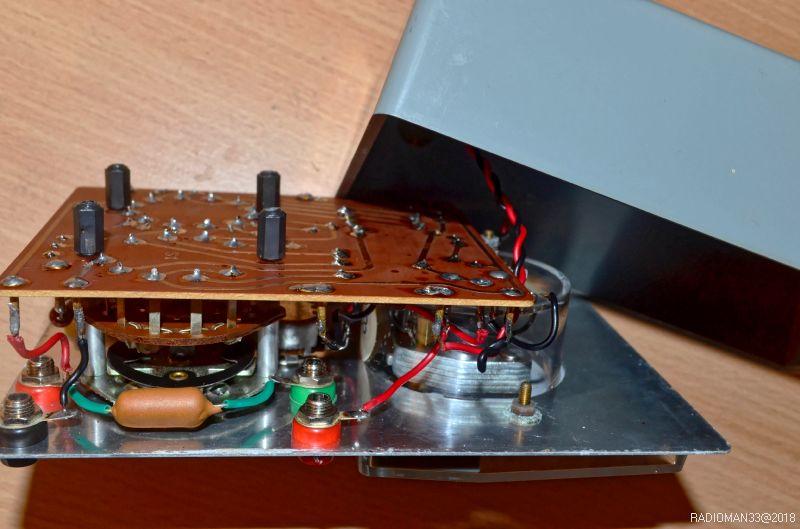

Rien à redire coté soudures...Dsc 0177 dxoDsc 0180 dxo 1Dsc 0182 dxoLe câblage a été réalisé avec soins!

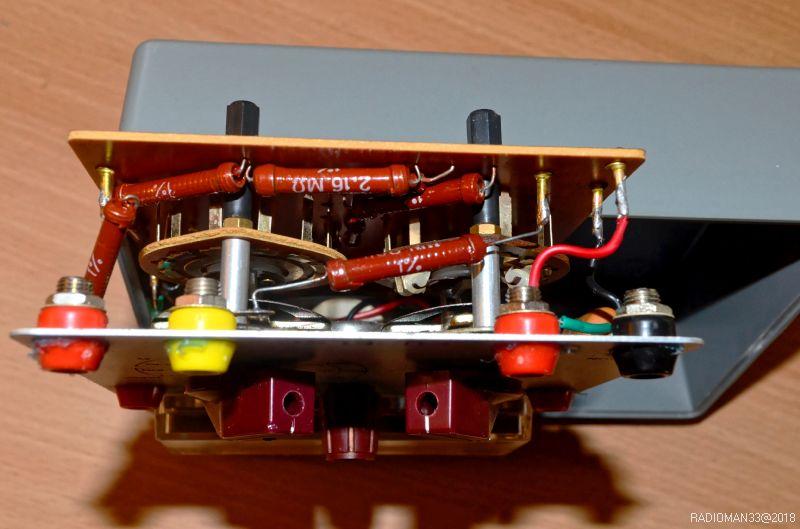

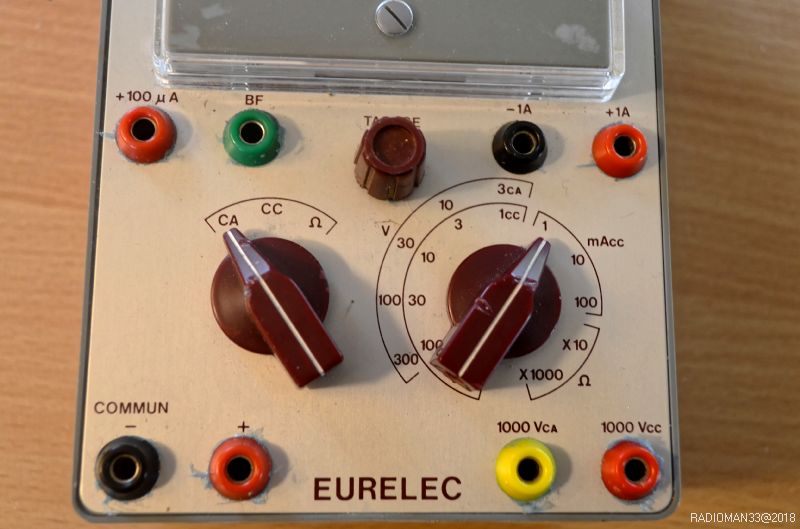

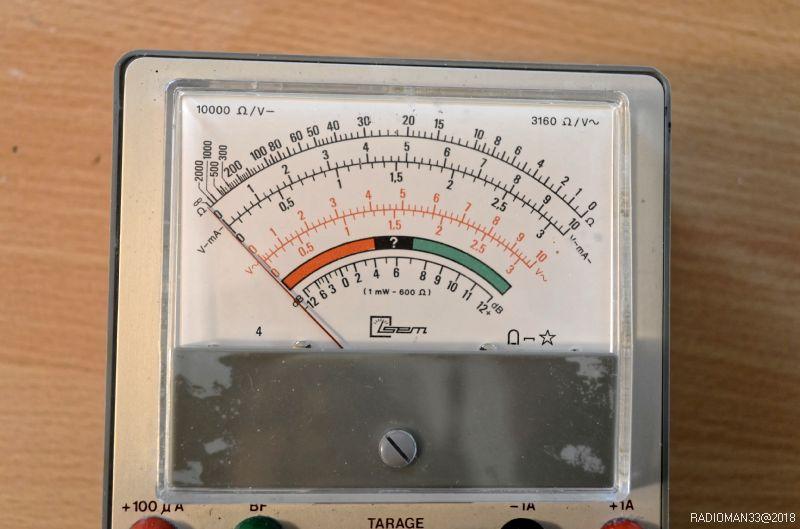

Quelques gros plans du dessus:

Dsc 0170 dxoDsc 0172 dxo

Il reste donc à monter un coupleur de piles, ajouter un jeu de pointes de touche et vérifier  l'étalonnage...

Merci à M.Marignan pour les scans du cours d'électronique d'où j'ai extrait les schémas.
