Des petits voltmètres de tableau

Depuis quelque temps je recherchais un petit voltmètre de tableau pour terminer le montage d'une alimentation:

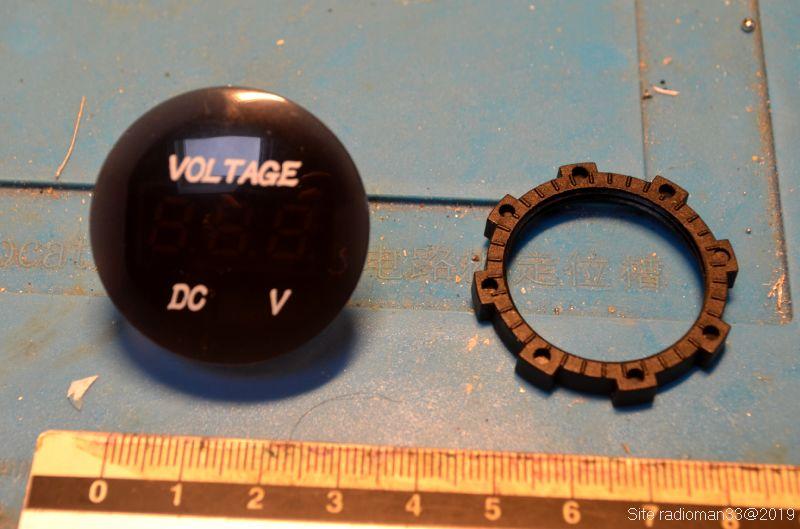

J'ai finalement trouvé ce petit modèle destiné au départ à indiquer la tension batterie d'une moto:Dsc 127

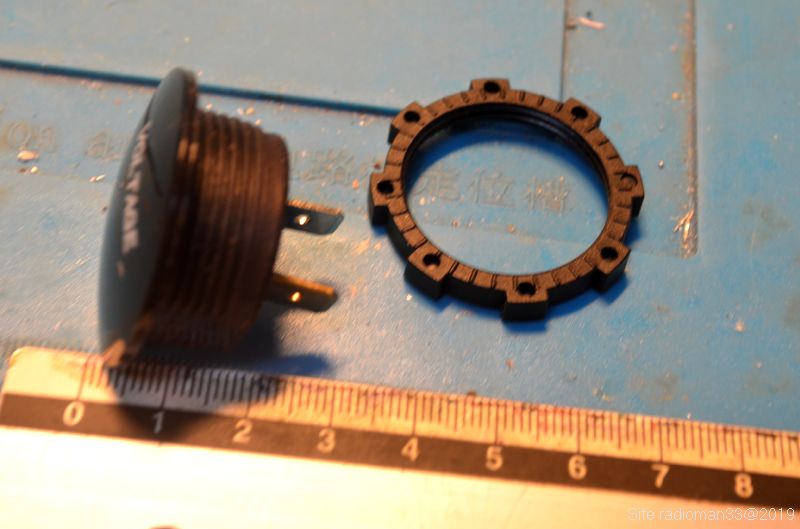

Il est tout petit: diamètre de percage 26mm et se monte facilement sur une face avant:Dsc 128

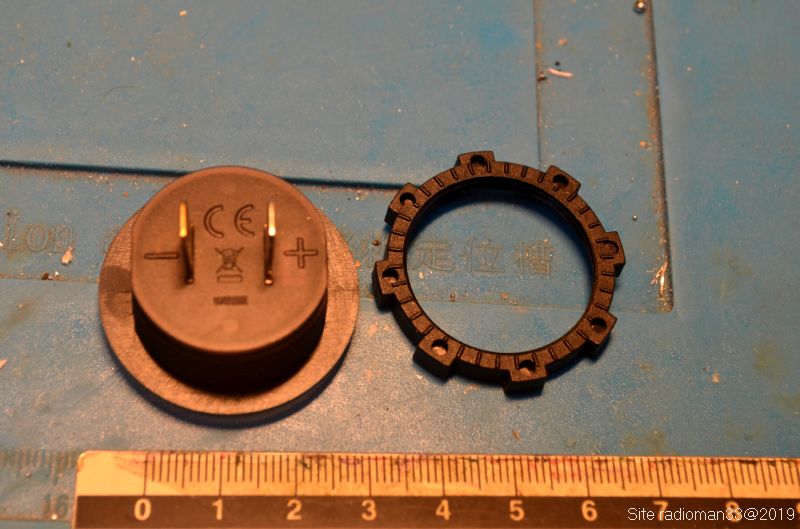

Le branchement électrique se fait par deux cosses "fast-on" bien repérées

Dsc 0115

Tout celà est d'une rare simplicité!

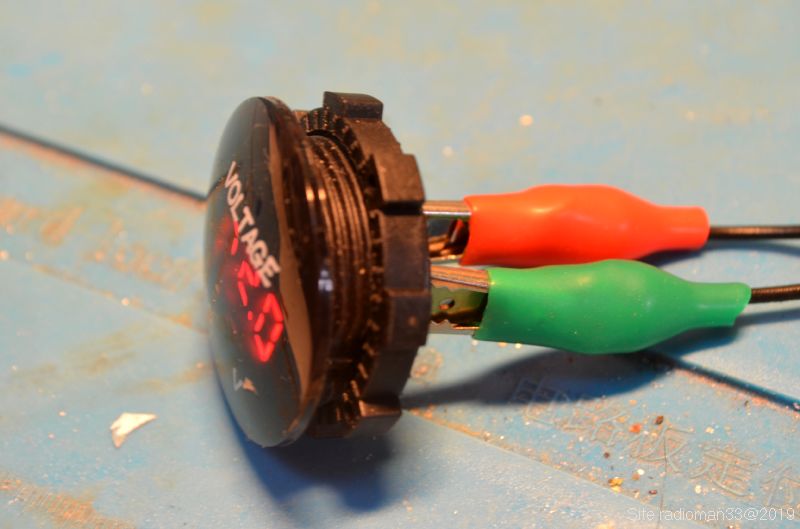

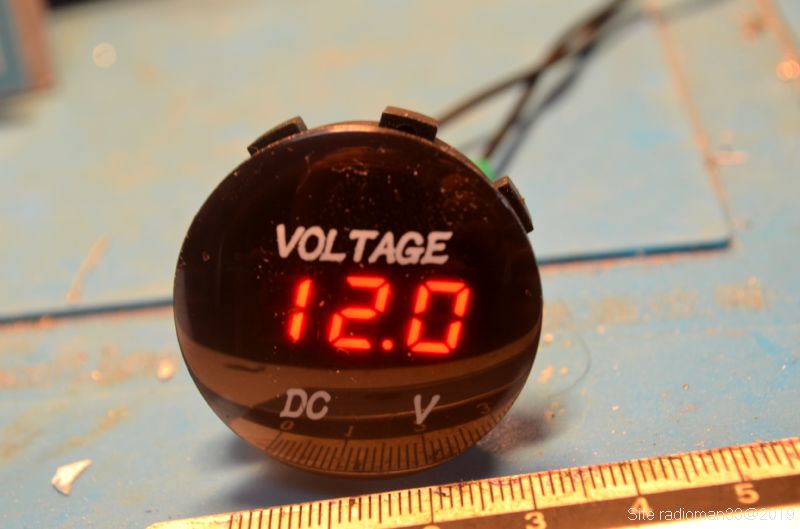

Je l'ai donc branché sur une alimentation variable:Dsc 0113Dsc 0112

Rien à redire: il fonctionne parfaitement!

On va tester la plage de tension utilisable:

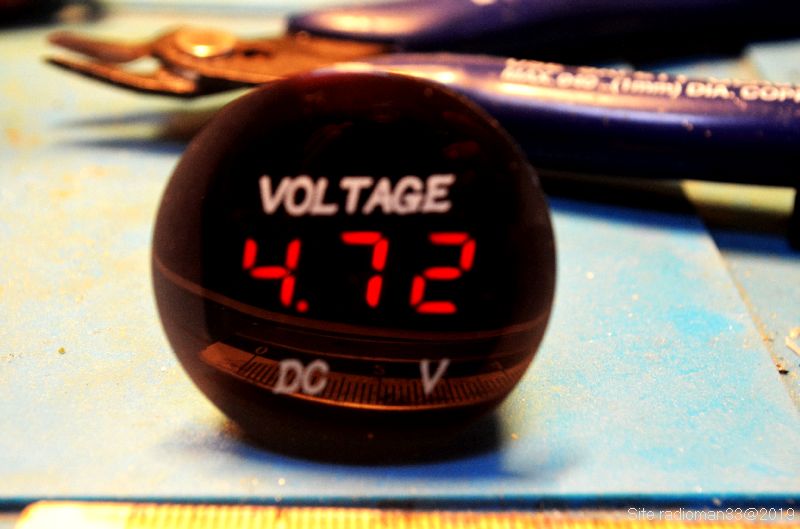

Dsc 129

Il commence à fonctionner dès 4,5V mais n'est vraiment lisible qu'à partir de 4,7V...

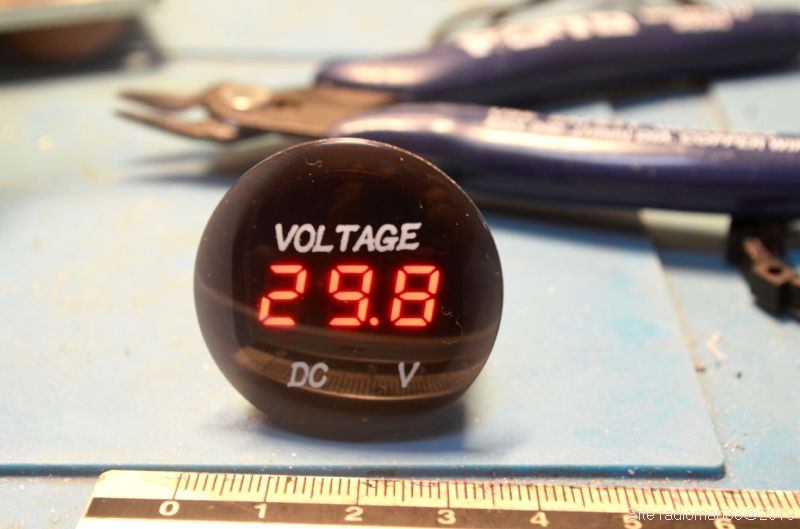

Mon alim monte à 30V ...c'est le maximum qu'il supporte!Dsc 130

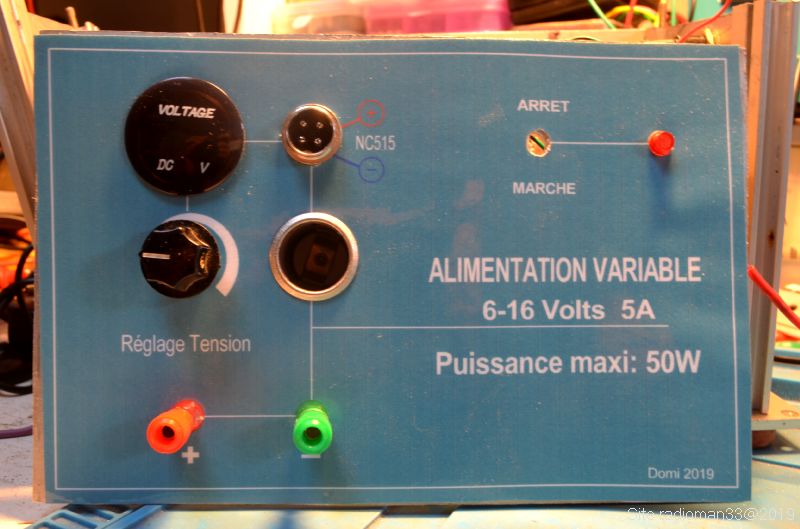

J'ai prévu de le monter sur l'alimentation variable que j'ai recyclée récemment:Dsc 0127

Il a pris la place d'un voyant: j'ai eu juste à agrandir un peu le trou..!

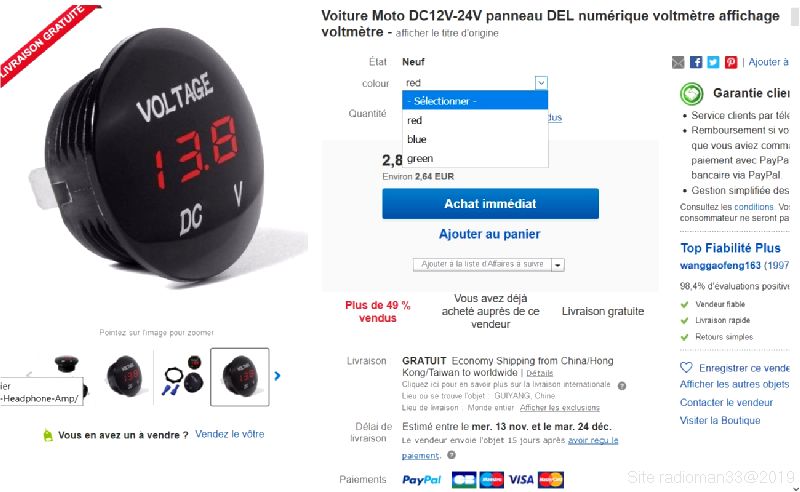

J'ai trouvé ce voltmètre sur Ebay :

Ebay

Son prix:

=> moins de 3,00€ et il existe en 3 couleurs: vert, rouge, et bleu!

------------------------------------------------------------------------------------------

Pour moderniser un tableau électrique j'ai également cherché des voltmètres secteur:

En voici 2 modèles:

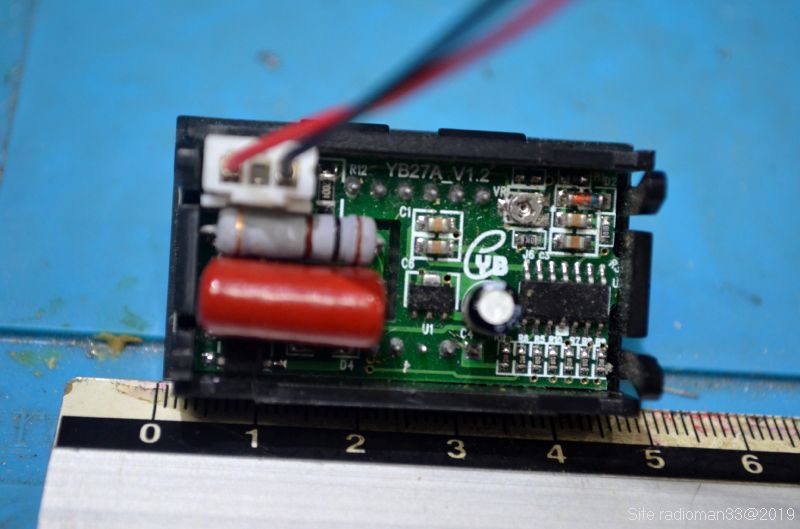

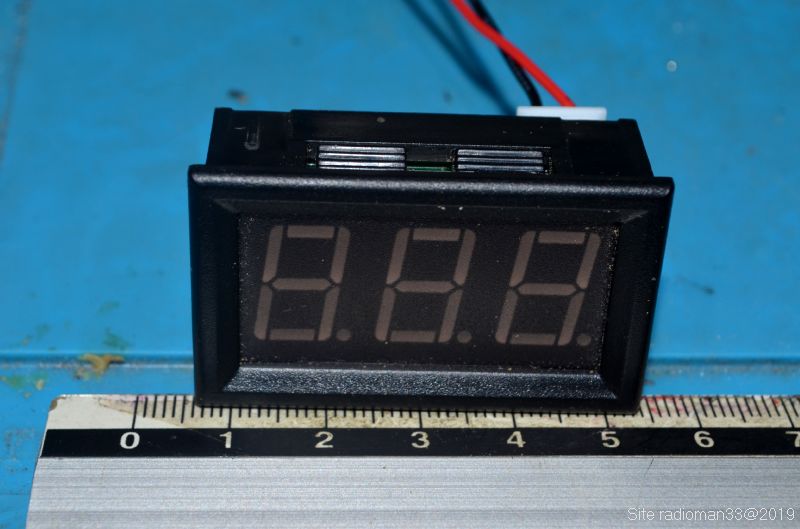

Le premier rectangulaire mesure de 50 à 300V alternatif:

Dsc 0241Dsc 240

A noter VR1 qui permet le calibrage, branchement direct sur le secteur par 2 fils!

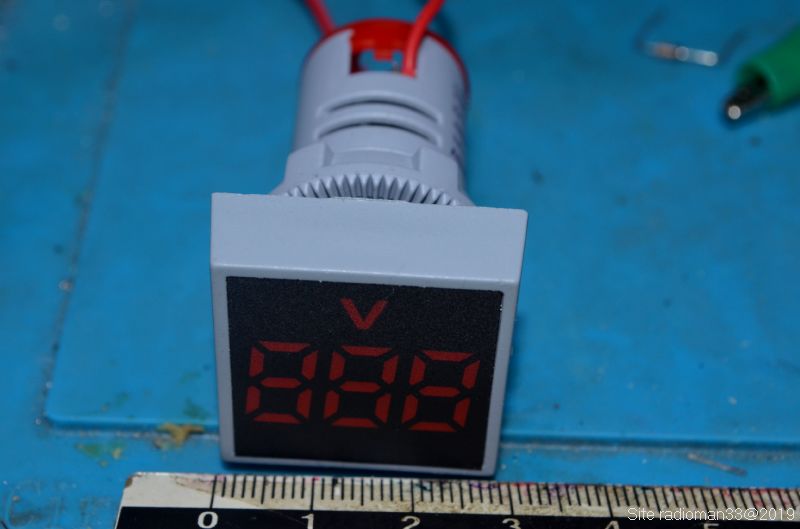

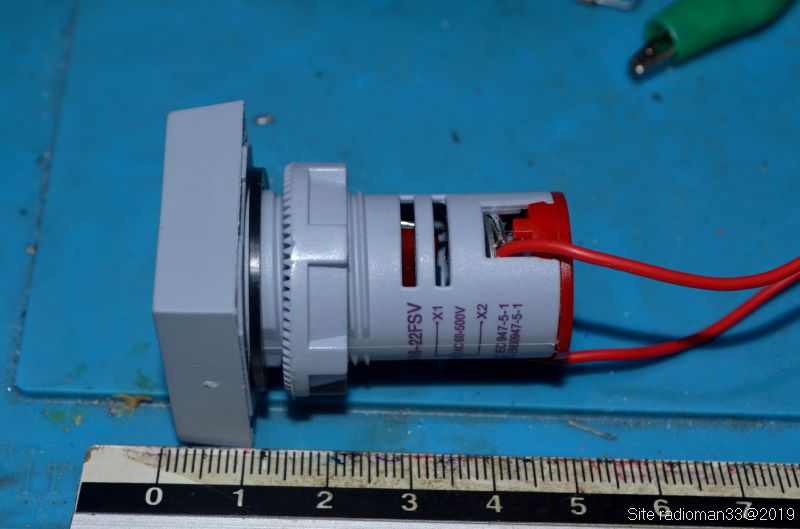

Le second a la forme d'un gros voyant et affiche en façade la tension secteur:

Dsc 0243Dsc 244

Juste à percer un trou de 22mm et il se fixe avec l'écrou fourni.

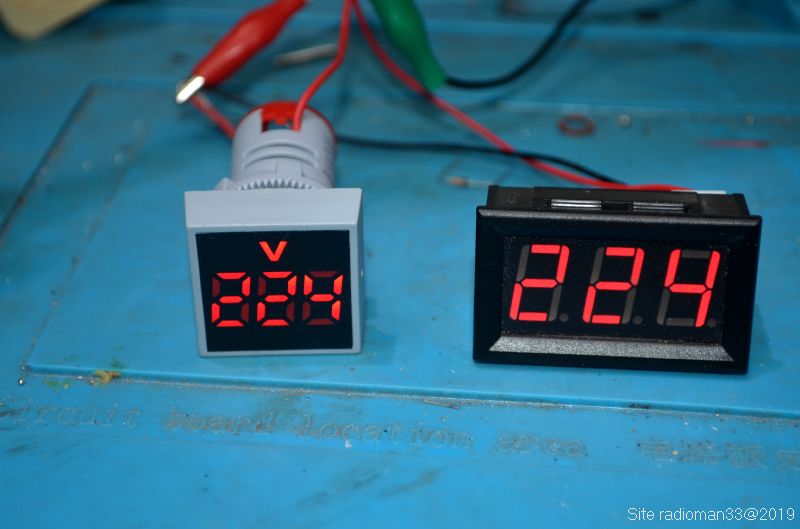

Et si on les branche ça donne quoi?

Dsc 0236

Ils affichent la même tension: étonnant non?

Enfin le prix: moins de 2,00€ pièce port compris et évidemment existent en plusieurs couleurs!

Alors pourquoi s'en priver?

Date de dernière mise à jour : 17/10/2019
