Transistor VISSEAUX Strada

Ramené de la bourse d'Agen ce poste à transistors Visseaux modèle "Strada" date du début des années 70 (71-74)

J'aime bien les postes de cette marque ayant travaillé chez un grossiste dans les années 70 qui faisait Sonolor (la marque jumelle).

C'est des appareils de conception simple, robuste et fiable comme on va le voir ci dessous:

Description

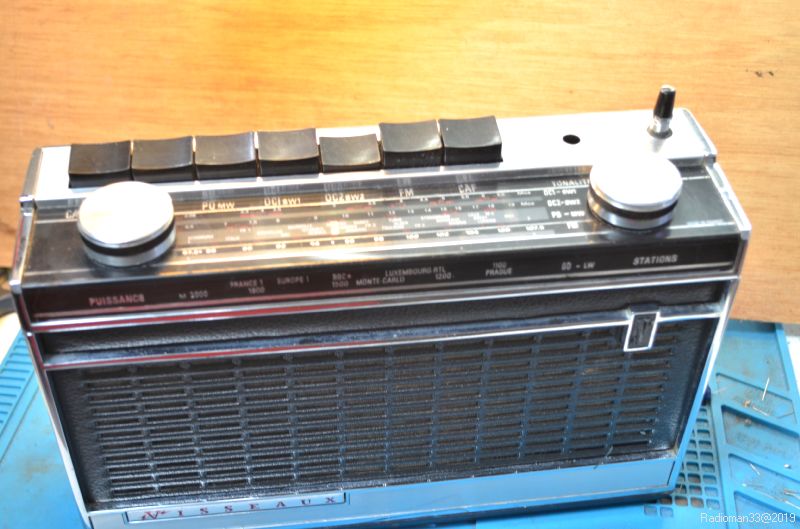

Joli poste vertical de fabrication Française , on le trouve également sous la marque "Sonolor" et c'était alors le modèle "Escapade".

Dsc 49

Il reçois la FM, les grandes ondes, les petites ondes et 2 gammes d'ondes courtes.

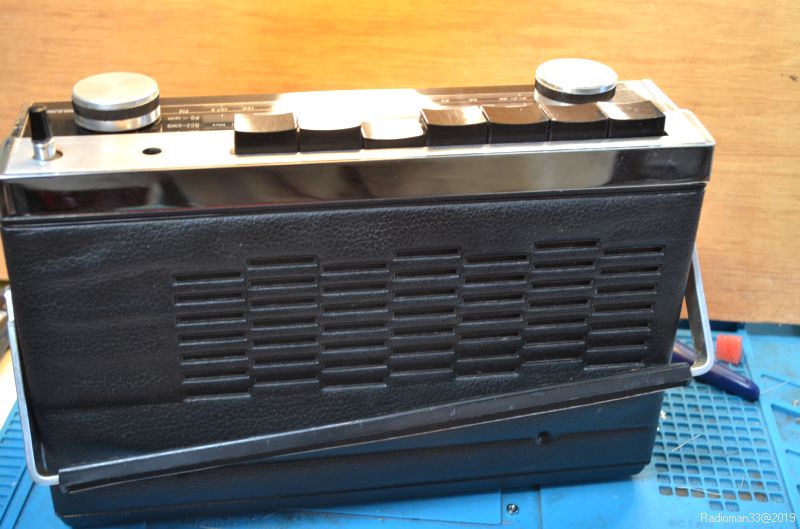

Un clavier avec de grosses touches en permet la sélection.

Dsc 50

Comme beaucoup de postes de cette époque il a une commutation antenne/cadre avec une prise d'antenne pour fonctionner en voiture.

Egalement présents:

Une prise DIN enregistrement, une prise HP ext, une prise alim extérieure.

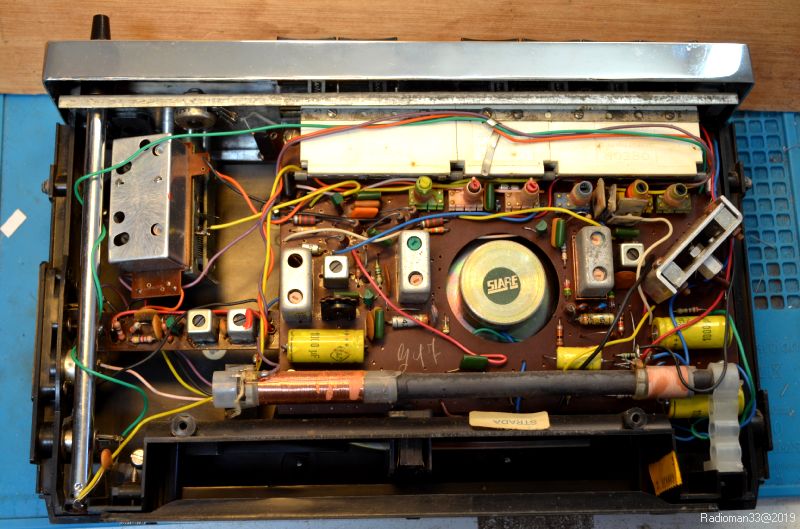

L'appareil fonctionne en 9V (avec 2 piles plates de 4,5V), certains modèles ont fonctionné avec 6 grosses piles de 1,5v car le coupleur pouvait s'adapter aux deux sortes de piles suivant le montage des contacts.

Dsc 51

Il dispose d'un amplificateur assez puissant (environ 2,5W) et d'un grand haut-parleur elliptique 12 x 19 de marque Siare.

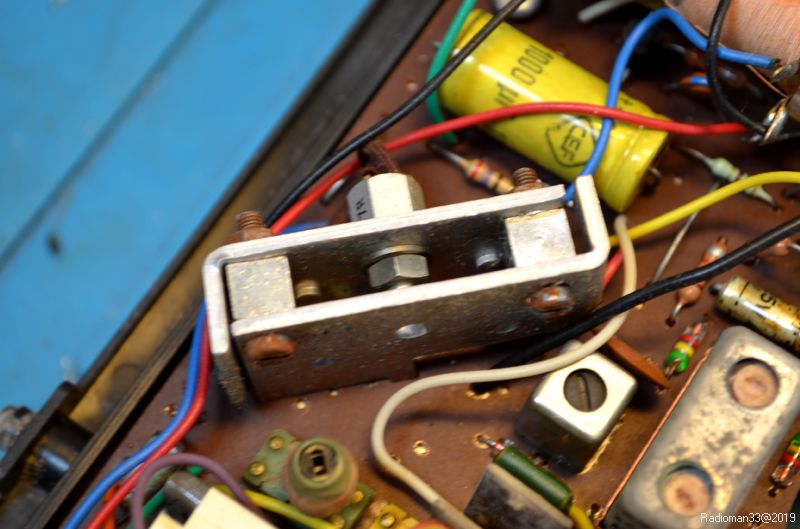

Dsc 79Les transistors de l'ampli bien serrés entre deux plaques d'alu et la thermistance qui contrôle l'élévation en température!

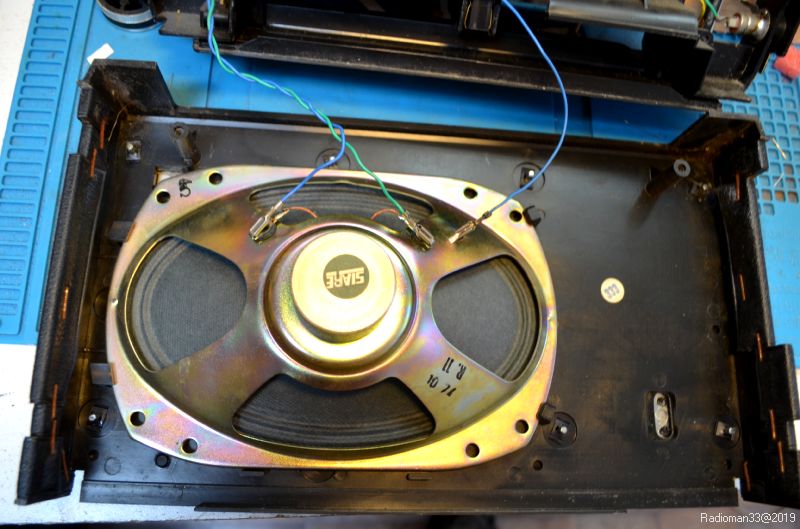

Dsc 52Voilà le haut-parleur: un beau Siare elliptique 12 x 19!

Démontage et travaux à effectuer:

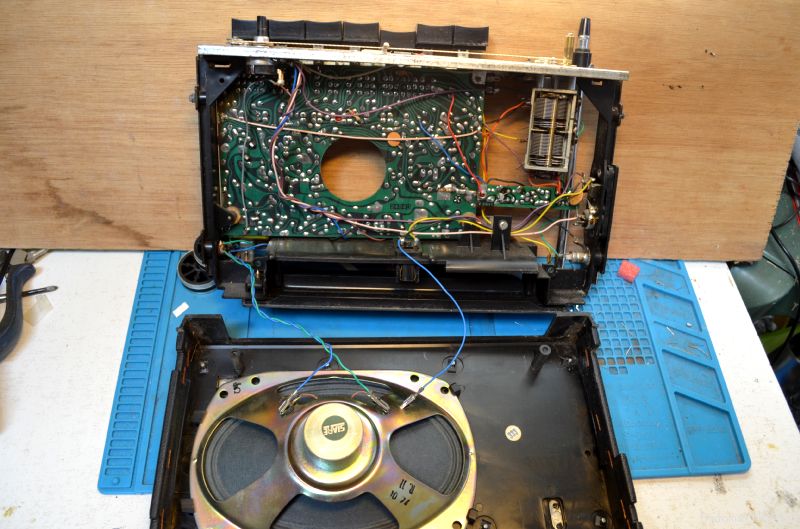

Comme tous les postes de la marque il se démonte très facilement, il suffit de défaire quelques vis et les coques avant et arrière se déboîtent, ensuite on enlève les boutons et tout le dessus avec le cadran se sort facilement:

Dsc 54

On peux ainsi accéder à tous les éléments!

Les plus observateurs ont remarqué qu'il y a un trou à coté du clavier:

c'était le potentiomètre de tonalité.

En réalité son axe est cassé et il va falloir le remplacer, et trouver un bouton.

Avant démontage j'avais fait un test rapide de l'appareil, il fonctionne correctement sur toutes les gammes.

Un petit défaut toutefois: un peu de distorsion si on monte le volume:

en regardant le circuit imprimé de plus près on peux remarquer plusieurs condensateurs chimiques pas frais du tout...

Leur remplacement devrais être bénéfique !

Restera à faire un gros nettoyage et ce beau transistor devrait fonctionner comme il y a 50 ans!!!

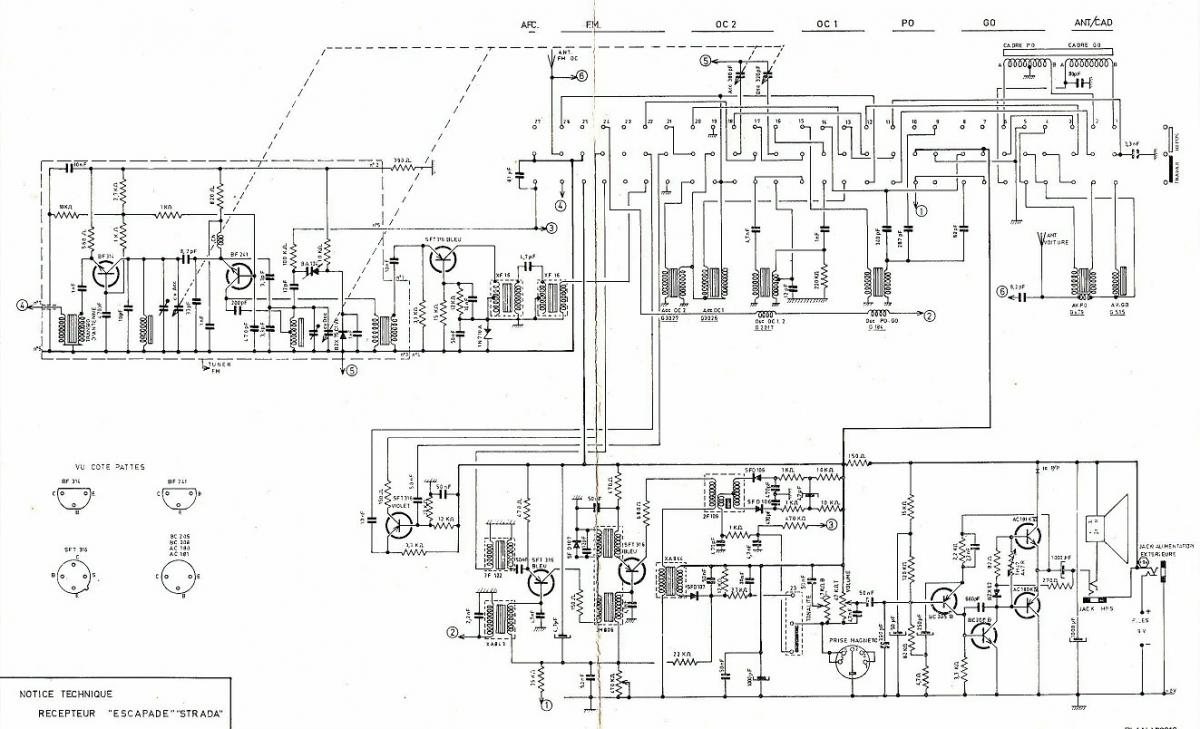

En premier le schéma de l'appareil:

Schema visseaux

Merci à Doc-tsf!

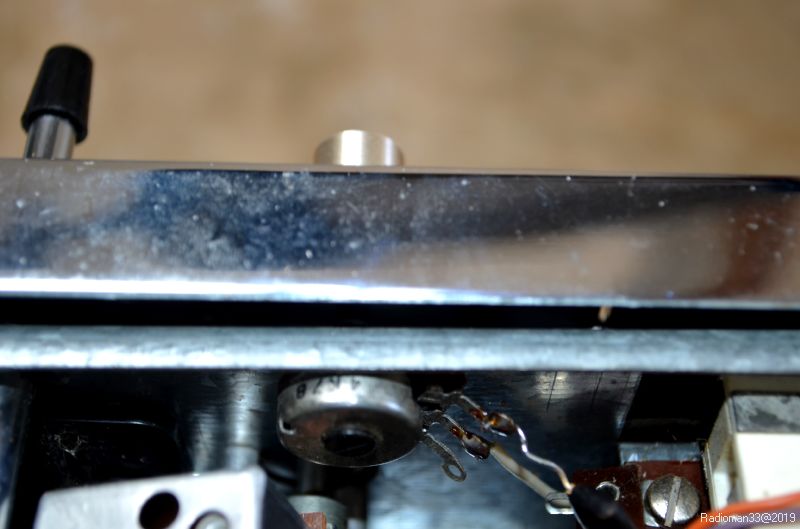

Le remplacement du potentiomètre de tonalité a nécessité des recherches approfondies: j'ai finalement trouvé un potentiomètre du même modèle mais pas de la bonne valeur...

J'ai donc démonté les deux potentiomètres pour m'en faire un de 4,7Kohms!

Restais plus qu'à le refixer, souder les fils et lui trouver un bouton!

Dsc 0029

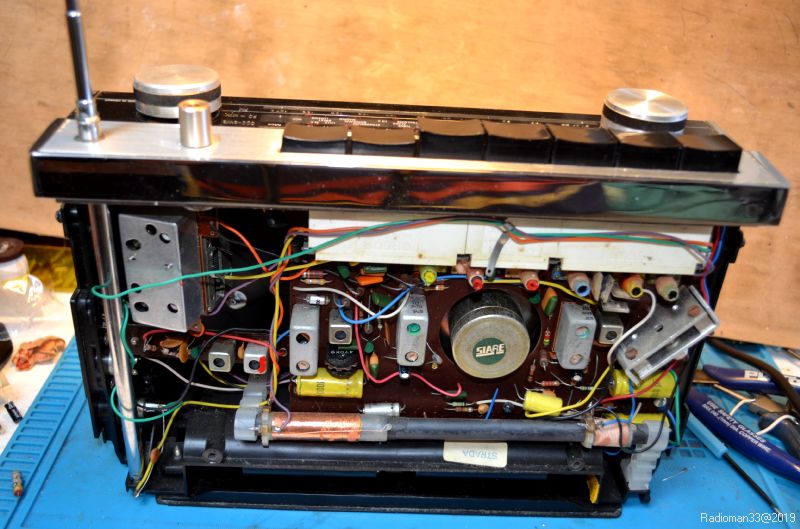

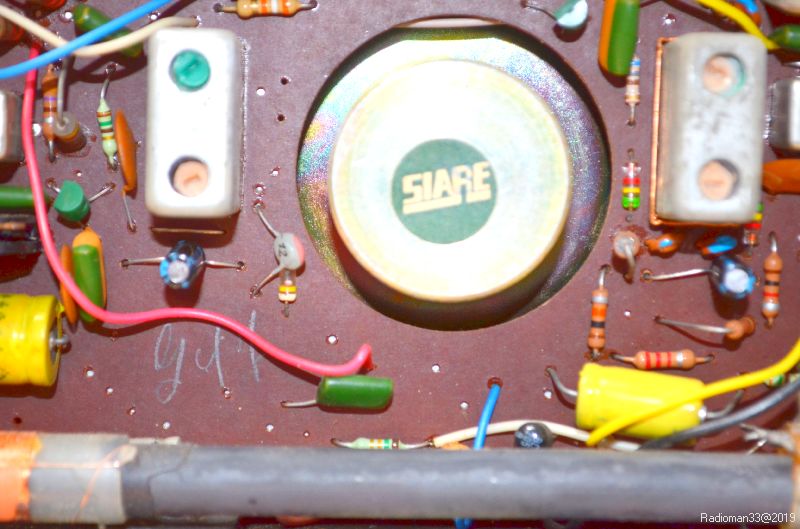

J'ai remplacé ensuite 2 condensateurs de 4,7µF 25V qui étaient complètement secs:

Dsc 80Dsc 81

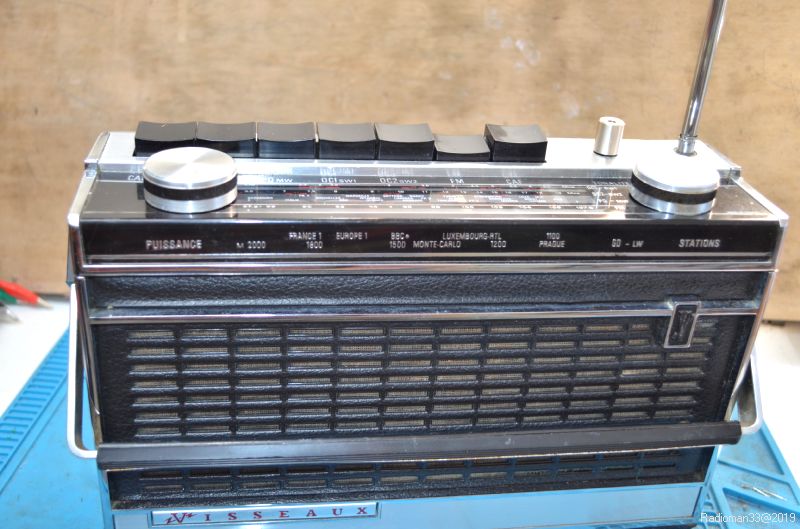

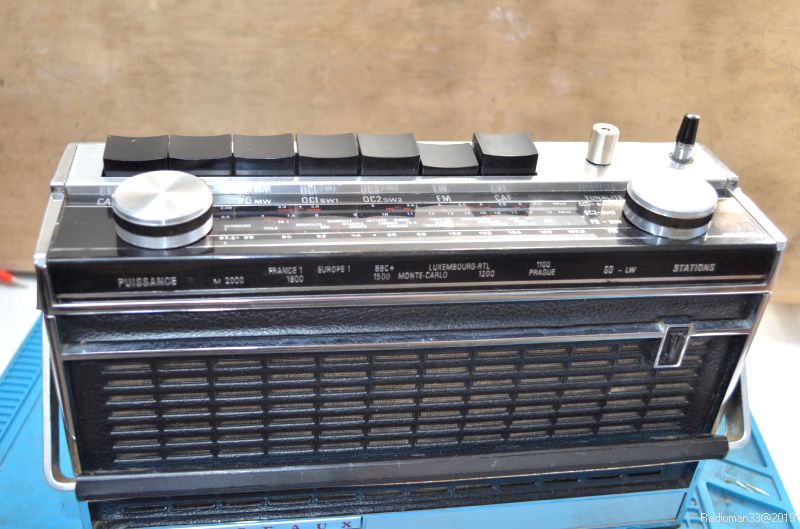

Un petit nettoyage du coffret, mise en place de 2 piles plates de 4,5V et ...Ca fonctionne plutôt bien!

Le poste a retrouvé puissance et musicalité :

Dsc 84Dsc 86Certes il est encombrant, mais à l'époque on  fabriquait des postes avec une bonne qualité de son (surtout en FM)  et pouvant fonctionner encore 50 ans plus tard après une petite révision.
