Transistor OPTALIX TO99
Encore un petit "OPTALIX" !
C'est un des plus petits postes de la gamme: le modèle "pocket" par excellence!
Référencé TO99 il a existé en de nombreuses couleurs...

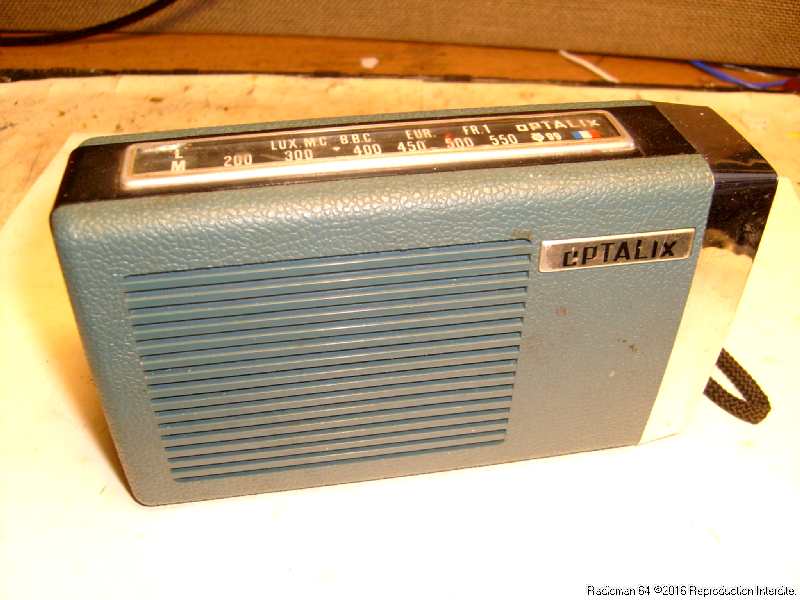

Voilà l'opjet, trouvé à emmaus: visiblement en bon état!

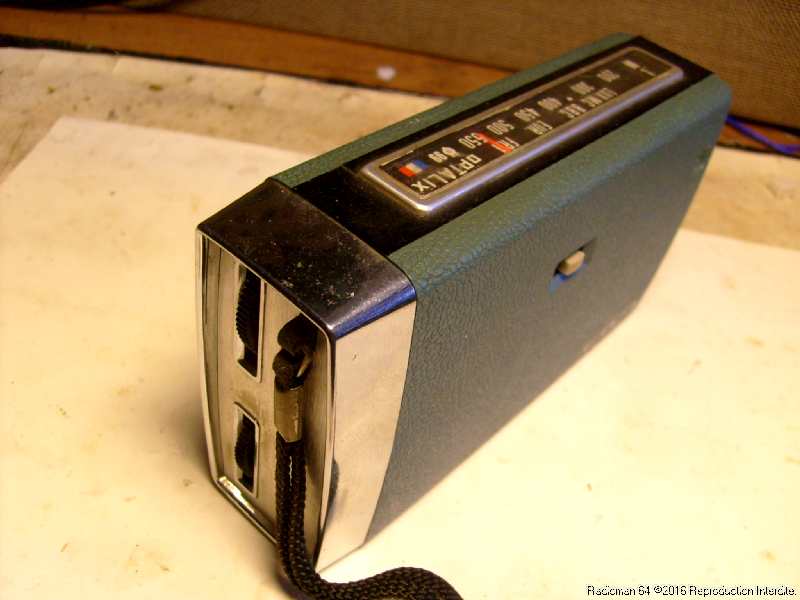

Sur le coté, 2 molettes, une c'est le potentiomètre de volume avec interrupteur, et la seconde sert à la recherche des stations.
Sur le dessus un cadran avec les stations GO marquées en clair, pour les PO on se contentera des longueur d'ondes!
Sur la partie arrière on aperçois le commutateur de gammes d'ondes...
Il y a un petit problème: la molette des stations tourne dans le vide et l'aiguille cadran ne bouge pas!
Il y a longtemps que je n'avais pas refait un entrainement cadran: encore une ficelle à changer!
On va ouvrir le poste:

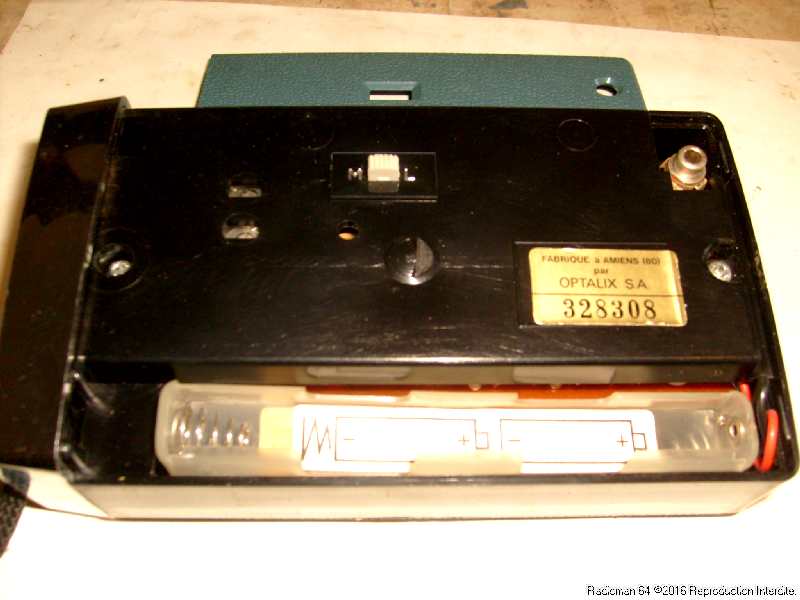

En haut à droite la prise "écouteur" et en bas un long coupleur piles prévu pour 4 piles type R6: on remarquera qu'il n'est pas du tout oxydé.De l'autre coté la coque en plastique s'enlève apres avoir défait 2 vis et on peux constater le problème...de visu:

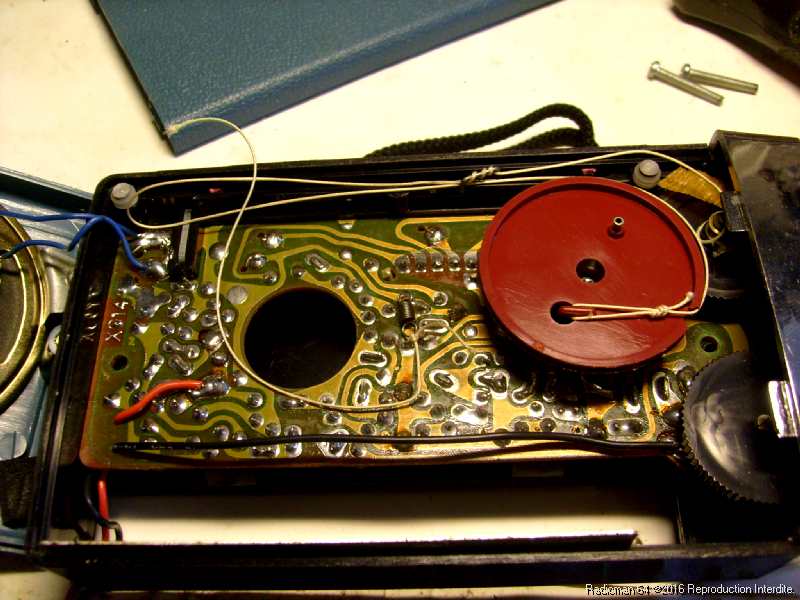

la ficelle est cassée aux deux tiers de sa longueur!
J'ai donc recherché la notice de service de l'appareil (Merci à doc-tsf):
Je vous la met ici en téléchargement: To 99 (682.63 Ko)
On va y trouver toutes les infos nécessaires à la réparation du poste.

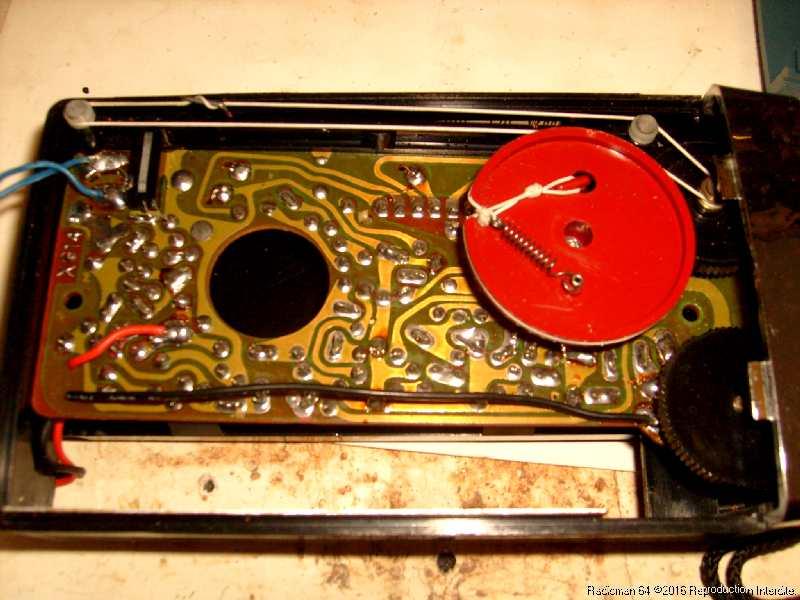

J'ai donc refait l'entrainement cadran en suivant les indications fournies:
Et voilà: ça fonctionne, rien de très compliqué!

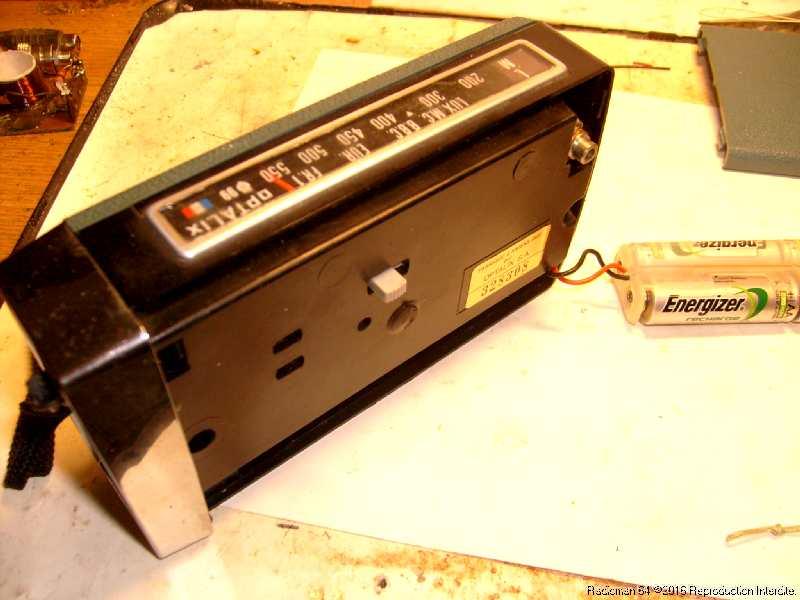

On va maintenant ressouder le haut-parleur, mettre des piles et faire un premier essai:
Il faut reconnaître la bonne qualité de fabrication de ces appareils, car 40 ans après ....ça fonctionne toujours!
Je reçois France inter en GO à peu près bien, pour les autres stations j'ai beaucoup de parasites, mais c'est normal dans mon trou perdu!
En PO rien dans la journée mais en soirée je reçois quelques radios espagnoles:
Tout cela sur un cadre ferrite de 10cm de long...
J'ai remonté le poste:

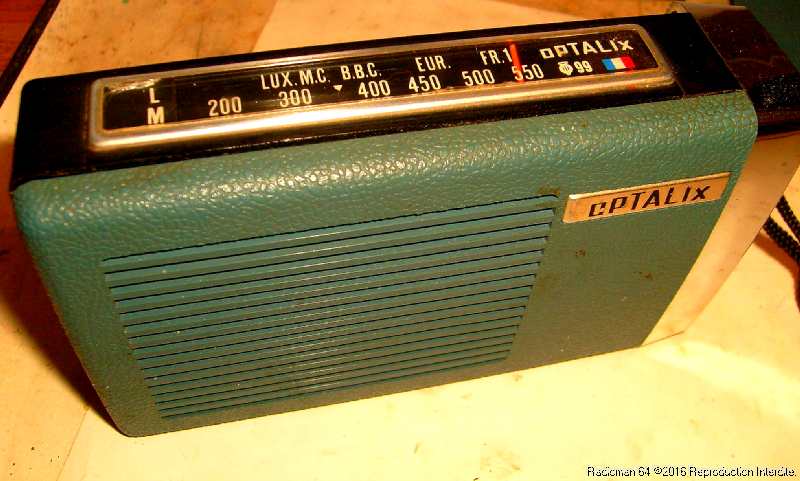

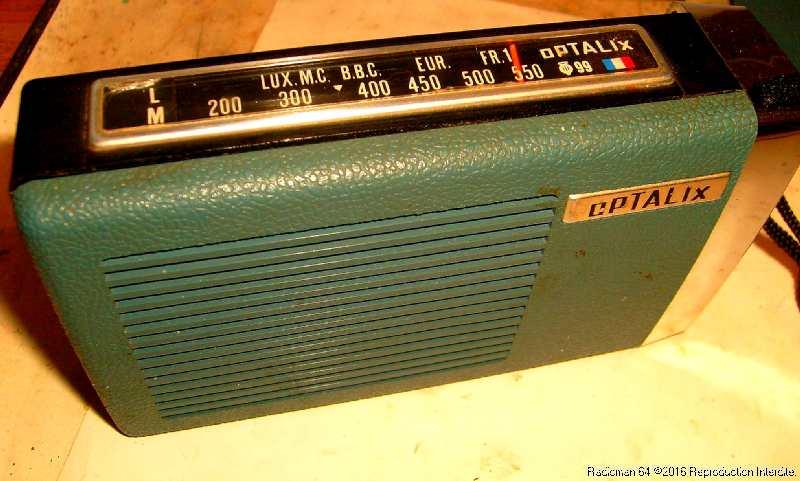

Un coup de "polish" sur les plastiques et il fonctionne parfaitement, prêt à rejoindre les autres sur les étagères!
Pour terminer, j'ai fait une petite video:
Date de dernière mise à jour : 03/03/2016
