Transistor ARAYLA TAMOURE

J'ai ramené ce poste de la "Bourse d'Agen" le 13 juin dernier!

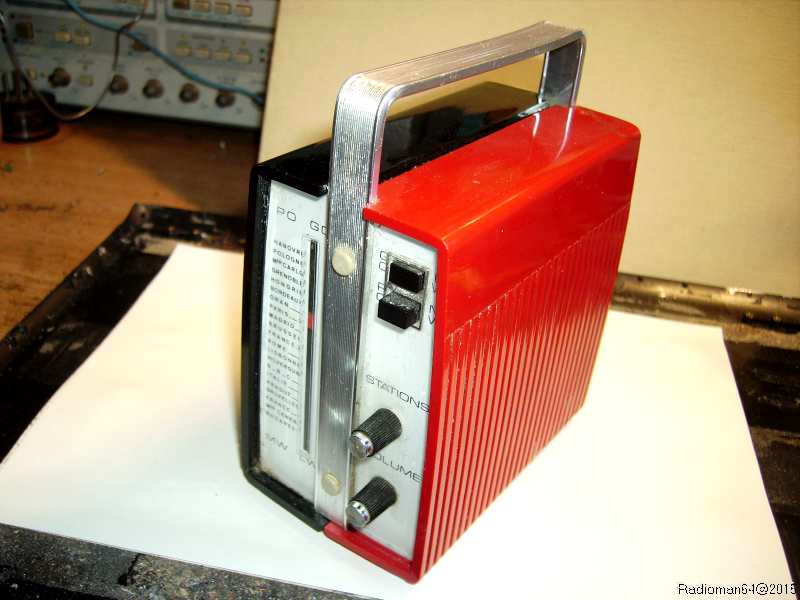

Sa forme et ses couleurs m'ont immédiatement plu...Imgp0009 5

C'est un petit poste à transistors de marque "ARAYLA" : c'est le modèle "Tamouré" ou "Tamure" que l'on retrouve chez divers distributeurs .

La marque tout d'abord: ARAYLA ou REELA était une entreprise française de Montreuil/bois, l'usine de fabrication étant à St Aubin les Elboeuf.

REELA a fabriqué de nombreux postes à lampes, mais l'arrivée des transistors à la fin des années 50 a permis le démarrage d'une production de postes à transistors 100% Française et cela jusqu'en 1984 date de fermeture de l'usine!

Le "TAMOURE" est sorti des bureaux d'études de Montreuil dès 1966 dans la version illustrée ci-dessus, il sera fabriqué jusqu'en 1976!

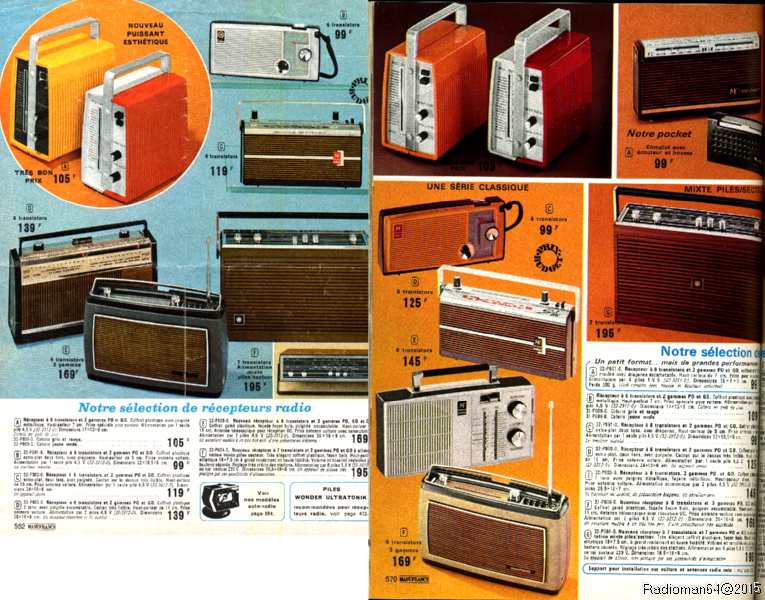

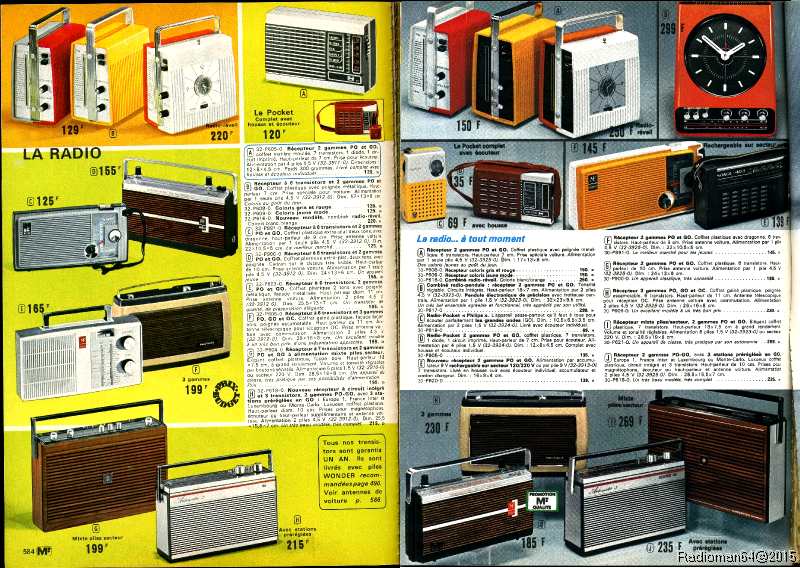

Une autre version avec une pendule (radio-réveil) sera également commercialisée en particulier par l'intermédiaire de la société "MANUFRANCE" dont voici quelques pubs de 1972 à1975:Catalogue 1972 1973 pages radioCatalogue 1974 1975 pages radioDe part son look et son coté pratique et bon marché le "TAMOURE" sera commercialisé pendant presque 10 ans !

Voyons de plus près à quoi il ressemble...

Il a existé dans de nombreuses couleurs de boitier et de cadran mais c'est son esthétique originale qui lui a valu un franc succès !

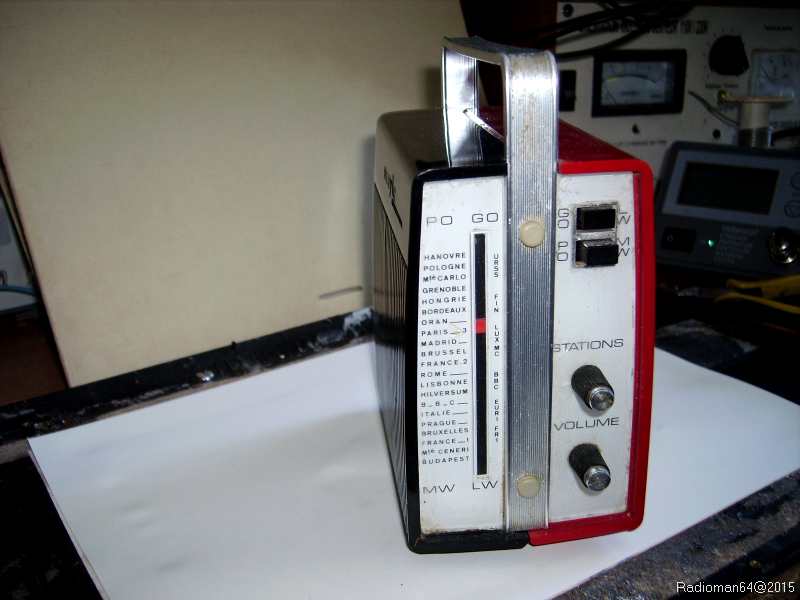

Imgp0011 6Sur le devant un grand cadran vertical avec le nom des émetteurs, 2 touches noires PO et GO, un bouton pour la recherche des stations et un pour le volume qui fait aussi interrupteur M/A: c'est tout!....

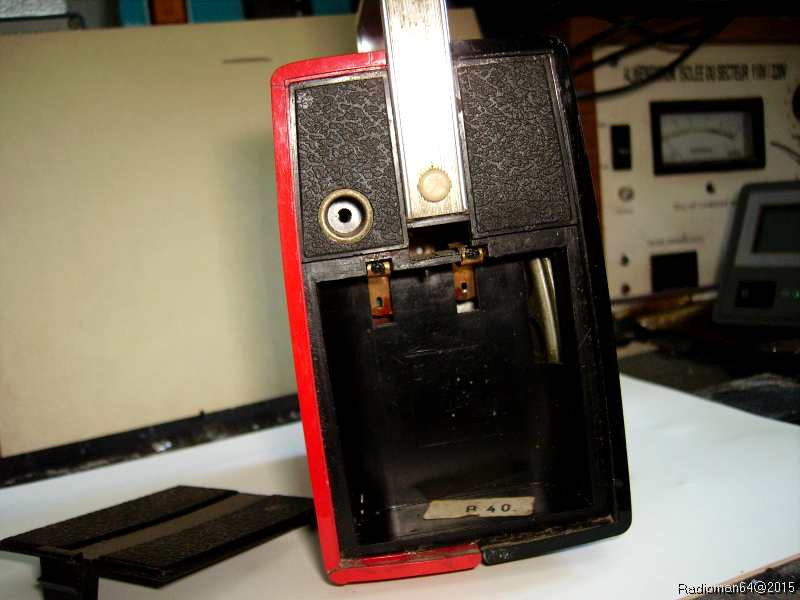

On se contentais de peu à l'époque!Imgp0017 4A l'arrière une trappe s'ouvre pour une seule pile plate de 4,5Volts très courante ...

On remarquera aussi la présence d'une prise "ANTENNE AUTO" ....Je le vois très bien dans une 2CV ou une AMI 6...

Les ingénieurs de "REELA" ont conçu un boitier qui est assemblé sans aucune vis apparente, et, si on veux ouvrir l'appareil on est un peu surpris!

Il ne faut pas tirer sur les cotés, ni sur la poignée (c'est ce qui a du arriver au mien comme on va le voir par la suite!).

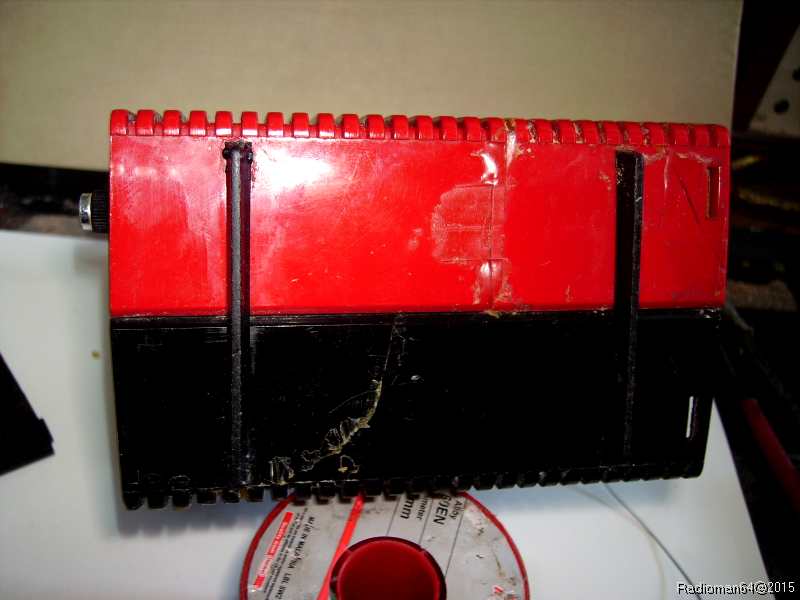

La clef du système c'est...les pieds!Imgp0019 4

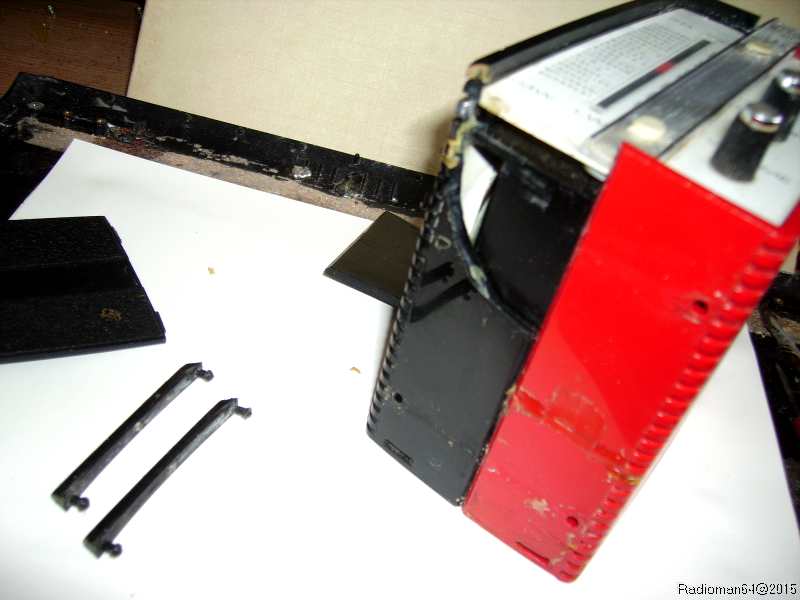

Sous l'appareil 2 barres en plastique noir servent à le poser...mais elles servent également à "verrouiller" les deux cotés de couleur rouge et noir:Imgp0021 3

Il faut les déclipser avec une lame de couteau et les deux cotés pourront ensuite se séparer:

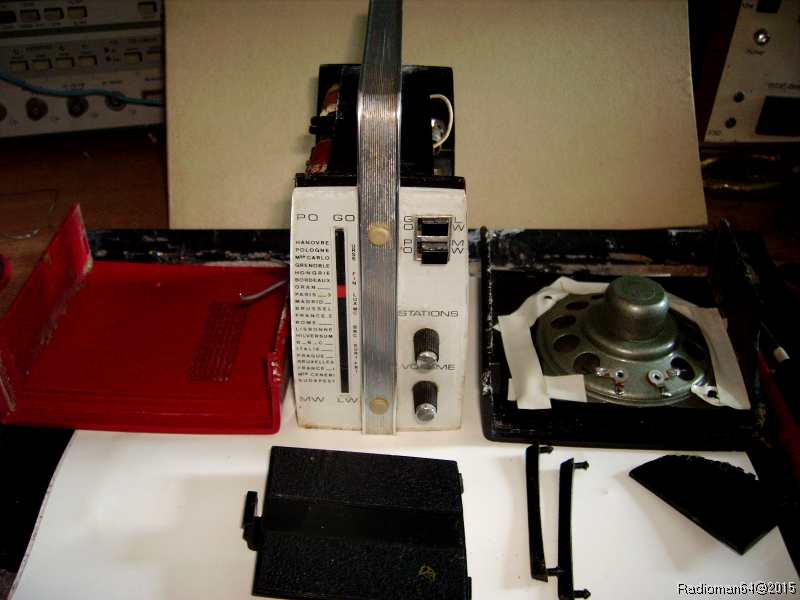

Mon appareil a du être forcé ou tombé car les deux cotés ont été cassés et mal recollés.

Imgp0023 3

Une fois les deux agrafes enlevées, tout se démonte facilement en faisant pivoter les cotés de bas en haut...

Un morceau de la coque noire s'est décollée: on va essayer de le remettre correctement!

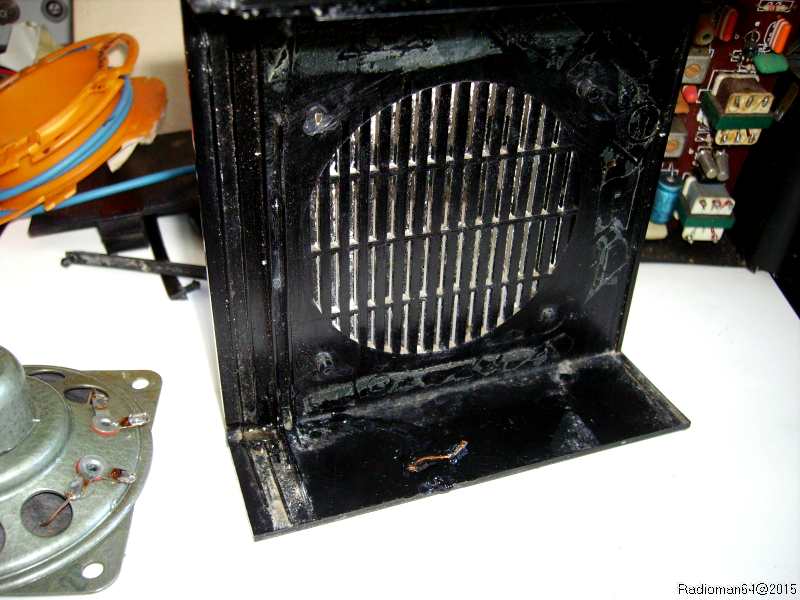

Il faut tout d'abord recoller proprement la coque:

Imgp0039 1

Noyé dans la colle et le plastique un morceau de fil de cuivre plié en S de 20/10è permet de renforcer le morceau cassé!

Imgp0045 3

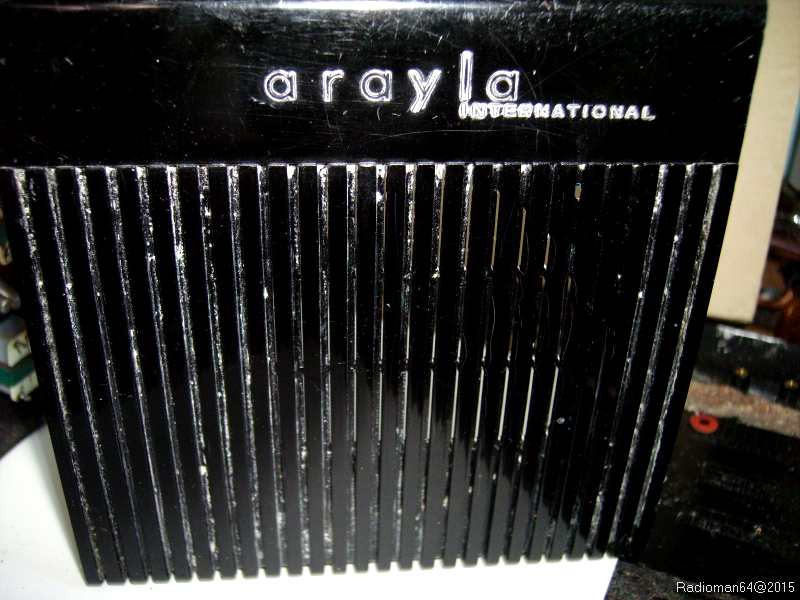

Un peu de peinture métallisée pour faire ressortir l'inscription "ARAYLA INTERNATIONAL"...Imgp0047 1

Coté poste, juste un petit coup de "KF" dans le potentiomètre car il fonctionne normalement sur les 2 gammes d'onde!

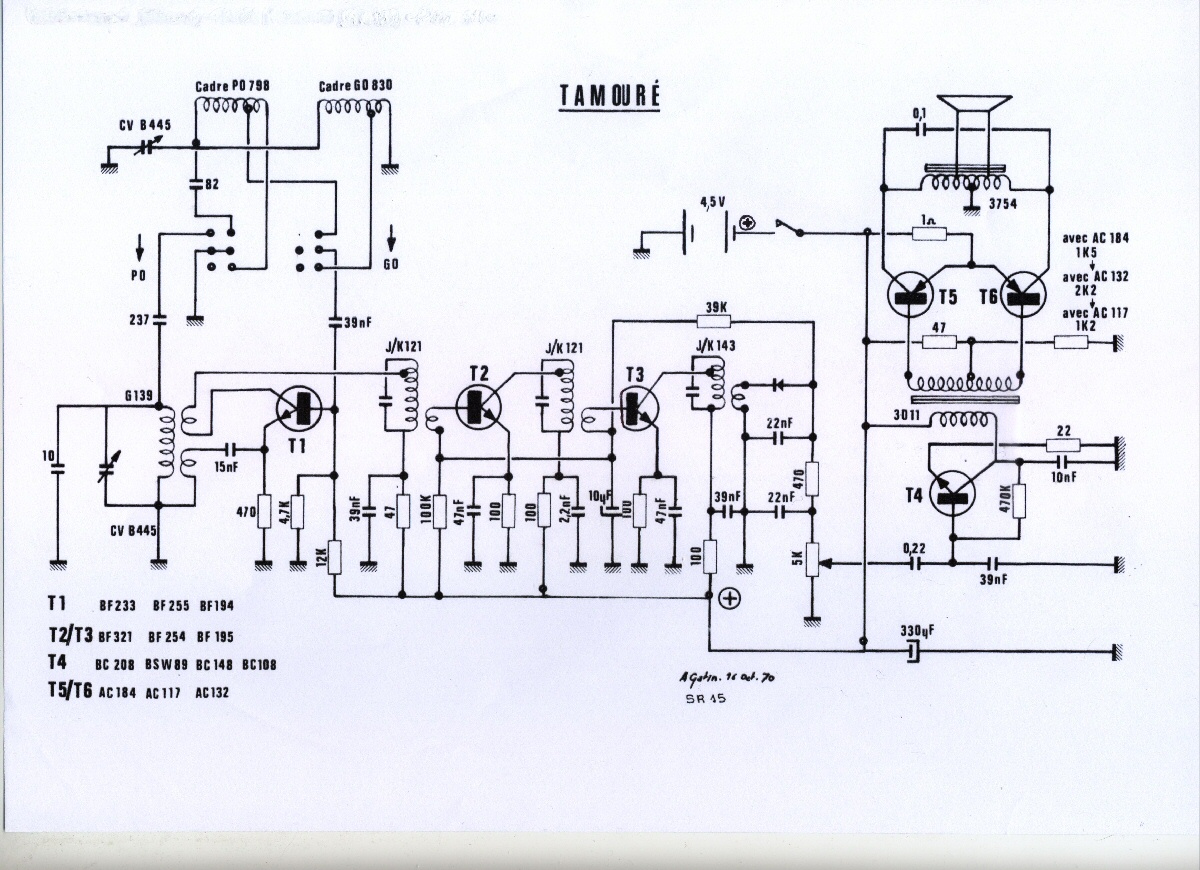

Son schéma pris sur "DOC-TSF" est très simple:

Tamoure 5114

Le circuit est très classique, utilisation de transistors au silicium en HF et au germanium en sortie BF , l'ampli est à liaison par transformateur, afin de procurer une puissance suffisante sous une alimentation réduite (4,5Volts).Imgp0028 1

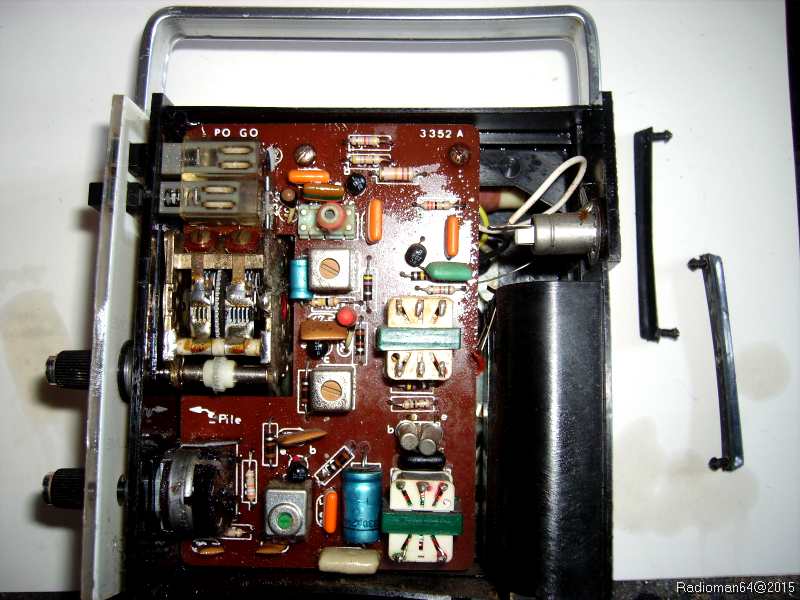

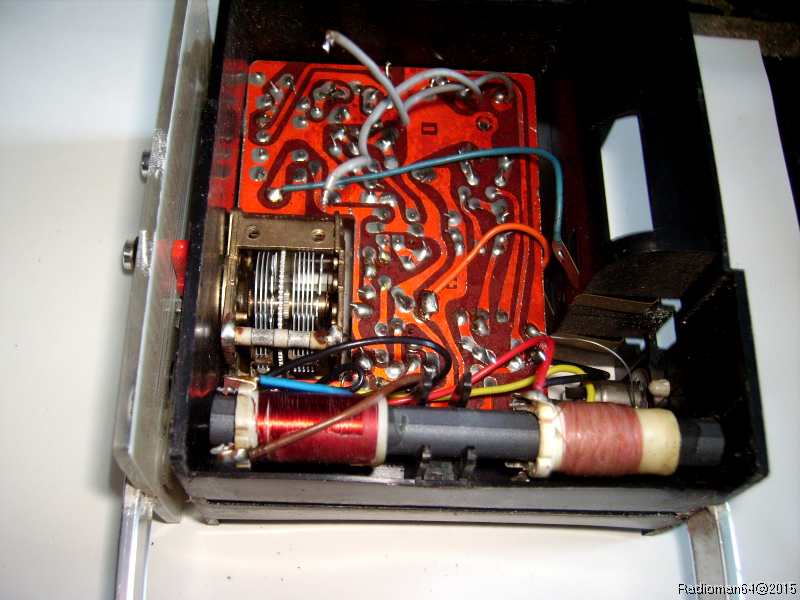

Une vue du circuit imprimé avec le CV et le petit cadre ferrite qui occupe toute la largeur...

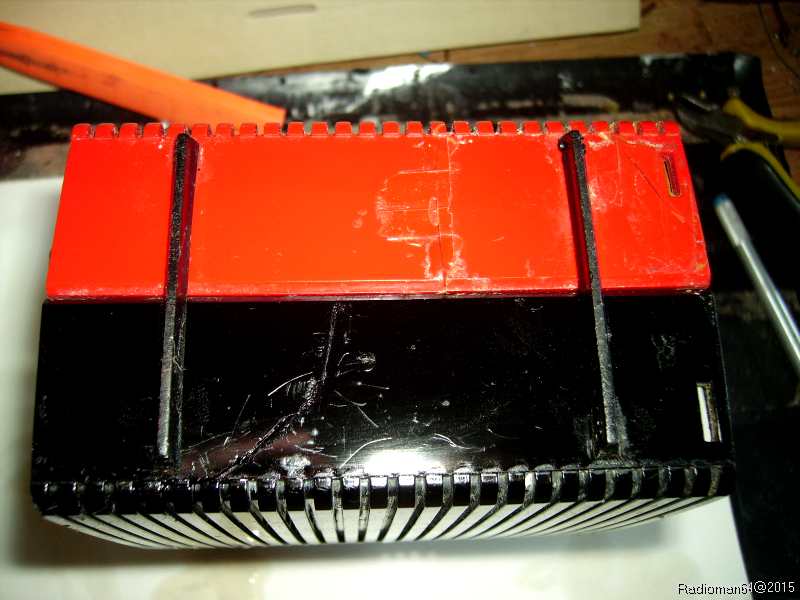

Le couvercle est collé on va maintenant tout remonter:

Imgp0049 2

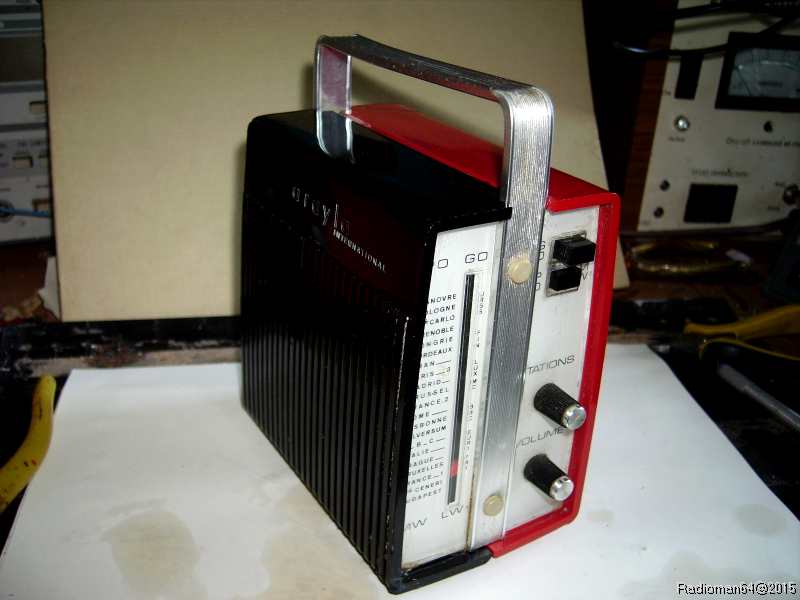

Après un coup de "polish", les deux cotés sont emboités avec précaution et verrouillés avec les deux "pieds", quelques traces subsistent, il faut dire que les cassures étaient nombreuses...Imgp0063 1

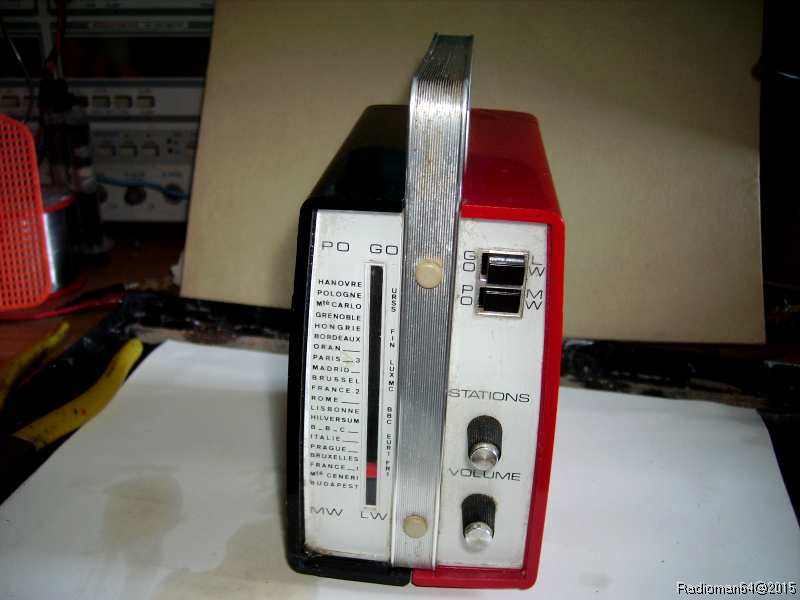

Après nettoyage des coques en plastique...Imgp0065 1

Il fonctionne bien ce petit "TAMOURE" ...Pas étonnant qu'il ai eu un gros succès dans les années 60-70...

Encore un joli petit poste "vintage" qui va rejoindre les étagères!
