GRUNDIG RF640

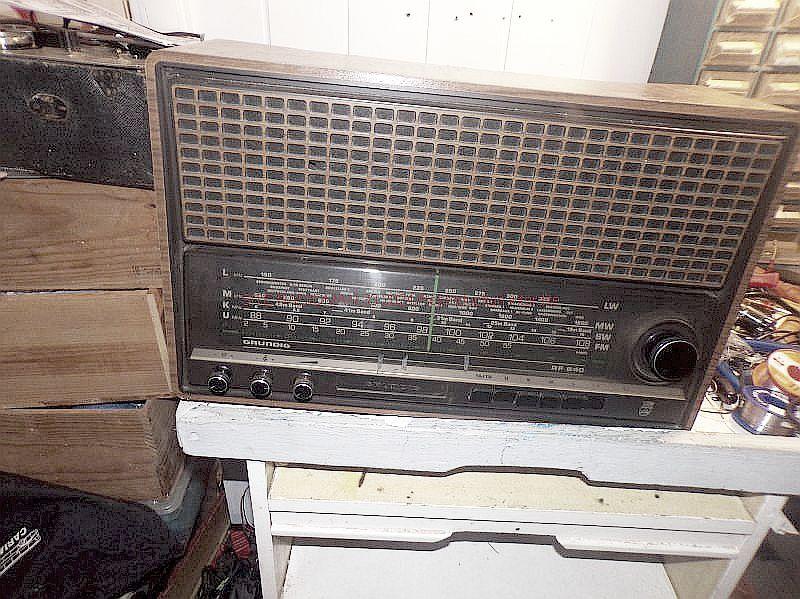

Il est de dimensions respectables et fonctionne uniquement sur secteur...
Cet appareil date de 1979- 1980, période où les postes à lampes avaient disparu, il faut croire que Grundig avait encore de la demande pour certains nostalgiques.
L'appareil est surtout prévu pour la réception FM, mais il possède aussi les gammes PO/GO/OC.

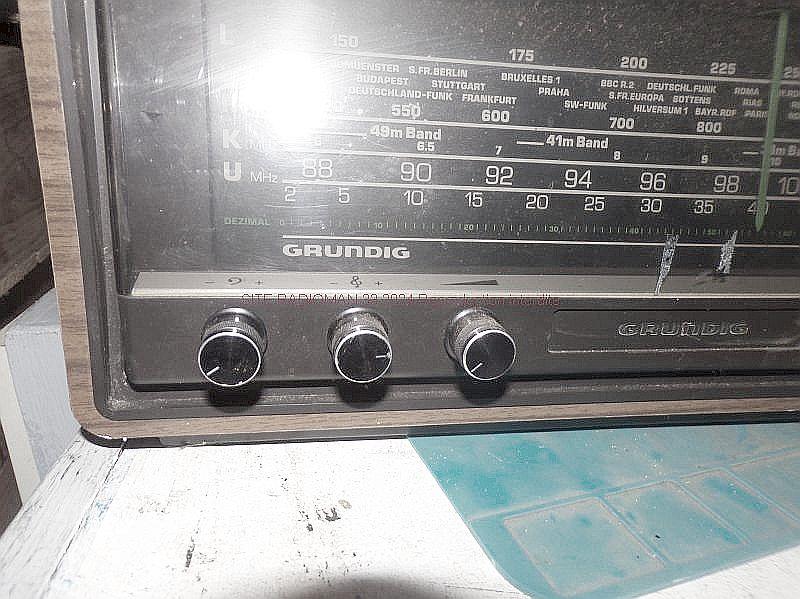

À gauche, trois boutons : Graves/aiguës/volume

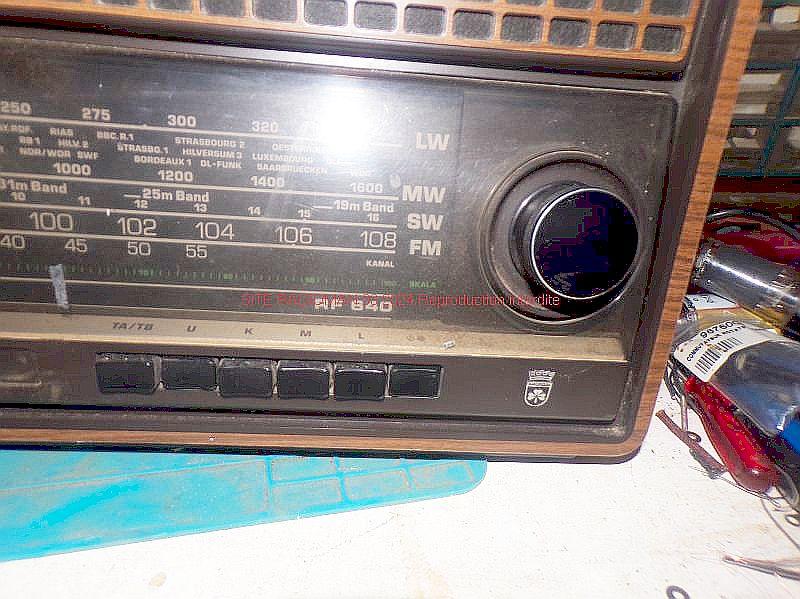

Et à droite un clavier pour sélectionner les gammes d'ondes et la recherche des stations par un gros bouton très démultiplié !

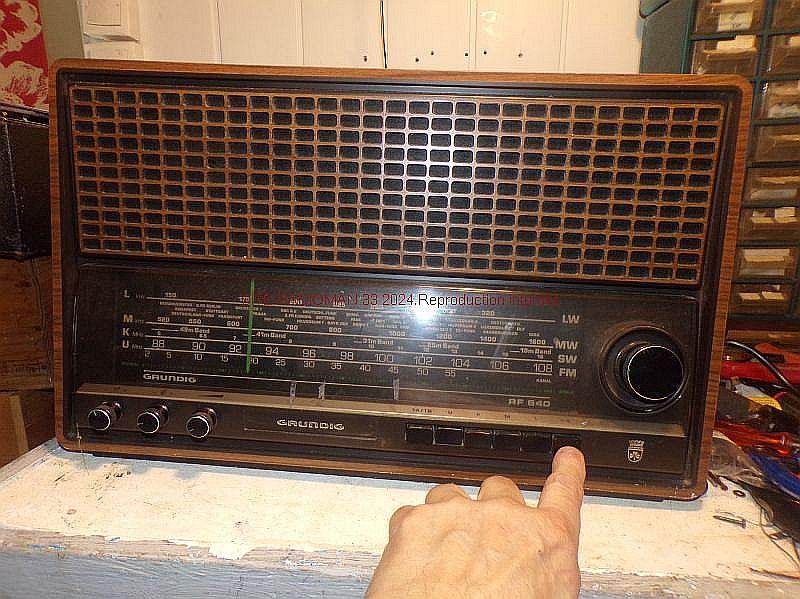

À noter que la dernière touche à droite est la touche marche/arrêt, mais elle ne coupe que la basse tension, le primaire du transfo étant en permanence sous tension.

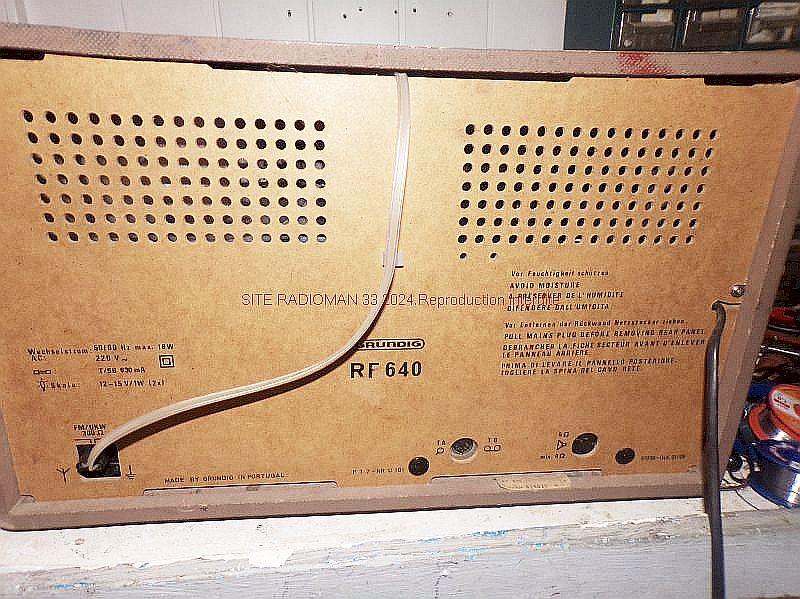

À l'arrière, un certain nombre de prises au standard DIN:
Vue de droite à gauche :

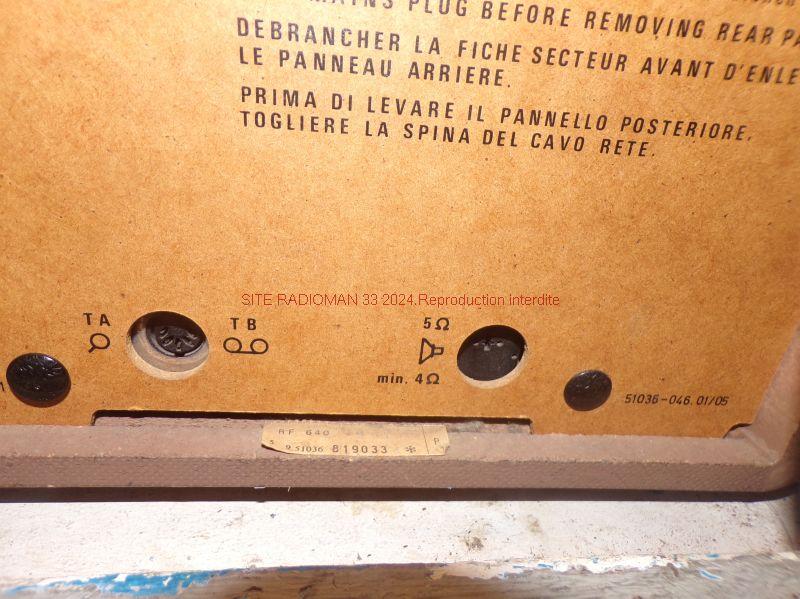

prise hautparleur supplémentaire, prise pour pick-up ou magnétophone
Et tout à gauche, les prises antennes AM et FM :
Une antenne FM doublet collée dans le coffret est branchée dans la prise du haut !

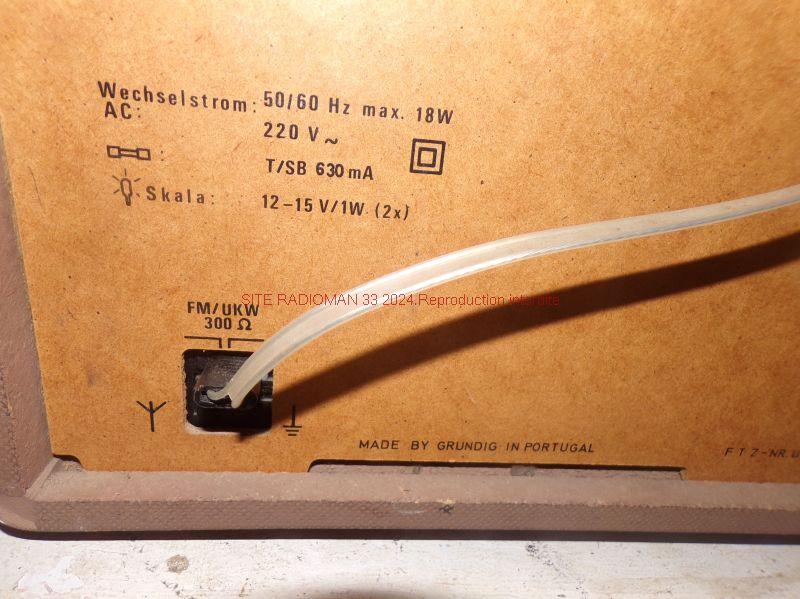

Une indication en bas du carton indique que cet appareil a été fabriqué au Portugal.
Voyons l'intérieur maintenant :
Pour cela, il faut enlever le carton en le soulevant avec deux tournevis :
L'appareil est bien rempli...

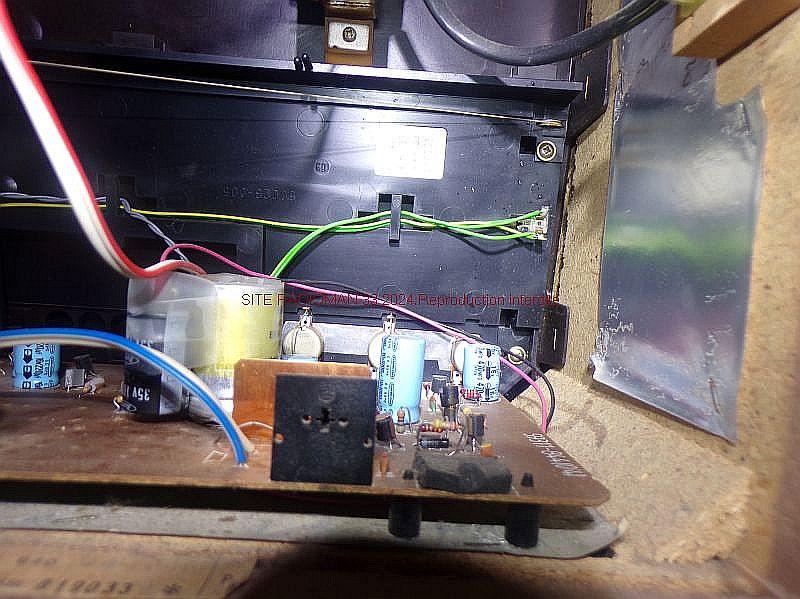

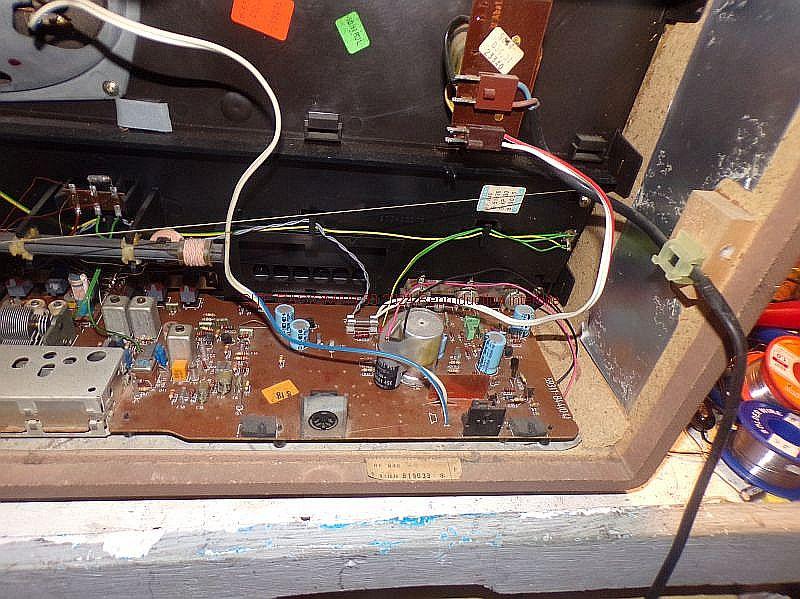

Un grand châssis en plastique supporte le circuit imprimé sur lequel se trouvent tous les composants.

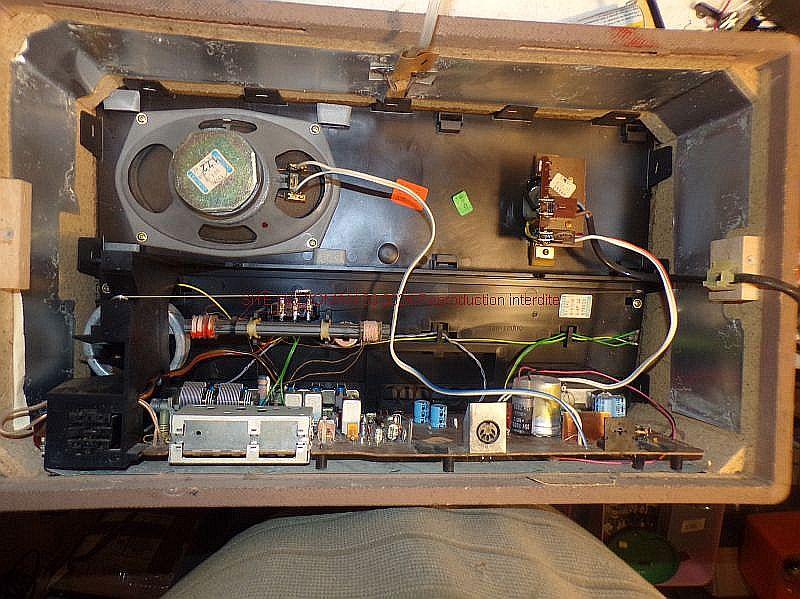

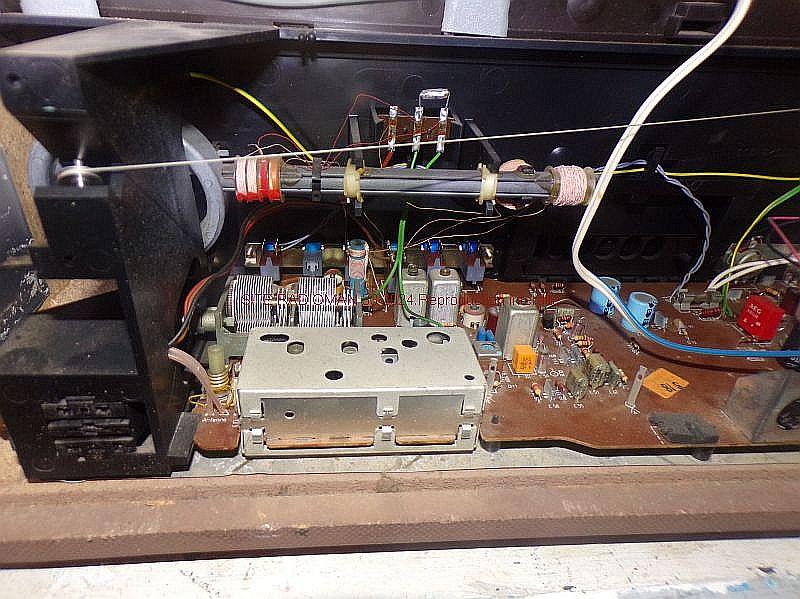

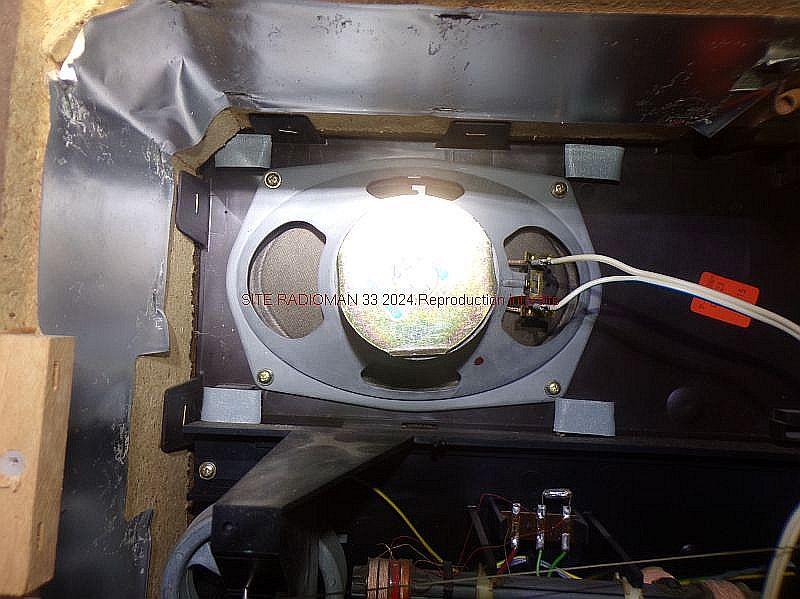

On aperçoit le CV à 4 cages (AM/FM), le cadre ferrite pour les PO/GO, et un haut-parleur 9 x13 fixé au-dessus.
Le montage fait appel à de nombreux transistors ainsi qu'à deux circuits intégrés, n'oublions pas que l'on est en 1980 !
Je ne suis pas allé plus loin dans le démontage, car l'appareil fonctionne et les fils de l'entrainement cadran passent juste devant le circuit imprimé…
Alors prudence !
Peu de remarques à faire à part la faiblesse de l'amplificateur B.F:
dès que l'on veut monter le volume la distorsion monte en flèche, un coup d'œil sur le schéma va nous donner la réponse :
Voici d'abord le manuel de service de l'appareil :
Rf640 sm grundig (2.79 Mo)
Et la partie qui nous intéresse :

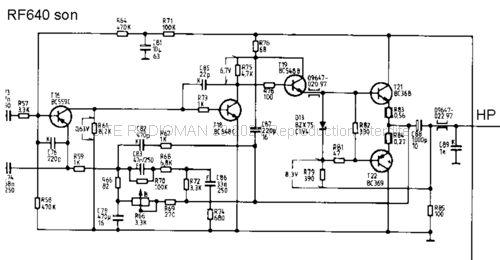

Il utilise comme ampli "son" un push-pull de transistors BC368 et BC369 qui d'après leurs spécifications délivrent une puissance maxi de 1,5 watts !
À faible niveau, le son est bon, mais si la pièce d'écoute est un peu grande, on va monter le volume et la qualité sonore se détériore très vite !
Sans compter qu'à ce régime les transistors vont vite lâcher.
Dommage que Grundig ait fait ce choix, certainement par souci d'économie...
J'ai remonté l'appareil et fait quelques essais :
À part un léger crachement en début de piste du volume, tout fonctionne correctement.
Hélas, en PO/GO dans la journée… pas d'émetteurs.
Alors, j'ai fait une vidéo d'un essai en FM et en OC :
https://youtu.be/E7yL7FW5MIU?si=yHUl2zEhoXfpOAEa
:
