SCHNEIDER Calypso : révision + Bluetooth

Je vous présente aujourd'hui le Schneider "Calypso" :

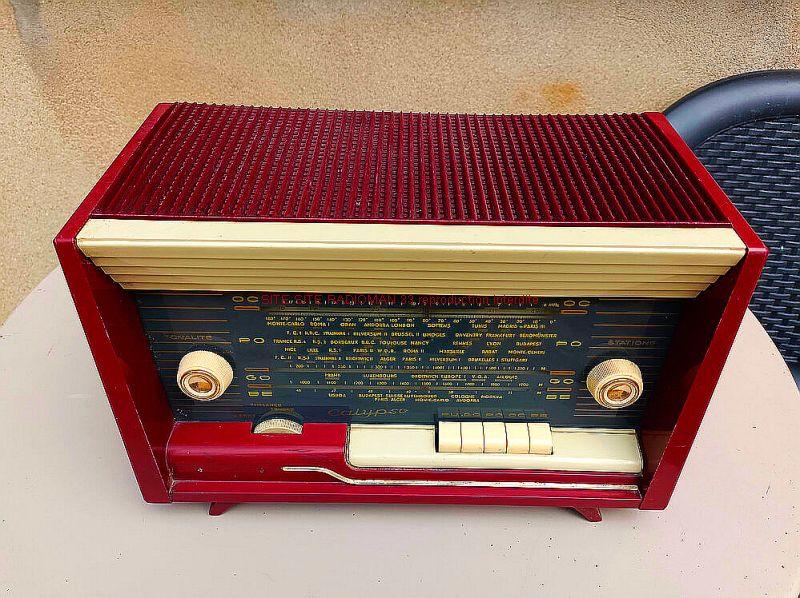

Calypso 01Ce petit poste date des années 56-58 et il est la version "de chevet" du Mambo que nous connaissons bien !

Son schéma est, à part l'œil magique qui n'est pas présent ici, quasiment le même que le Mambo.

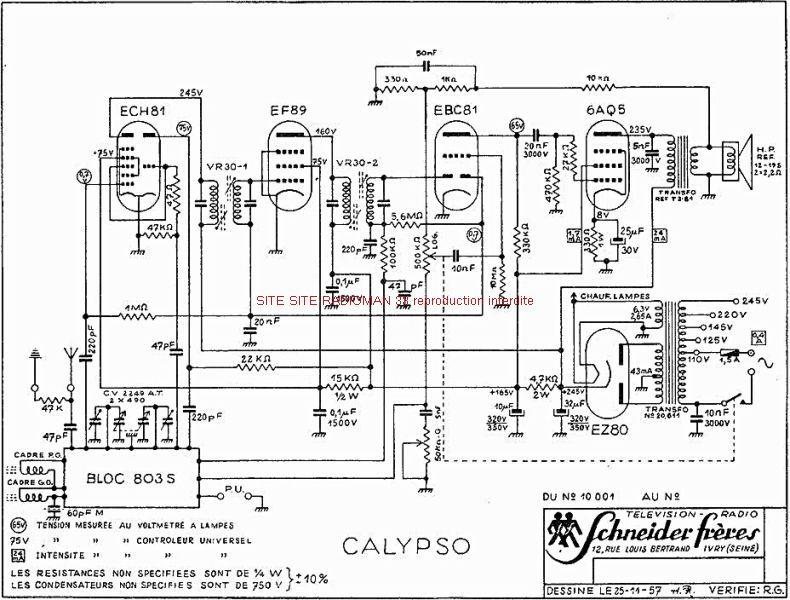

Schneider calypso schema de baseMontage superhétérodyne à cinq tubes très classique !

Première partie⇒ Le poste :

Le poste en photo m'a été donné par un ami du forum "rétrotechnique" que je remercie au passage !

Le poste est complet (à part le petit sigle "Schneider" en façade) et a déjà fait l'objet d'une restauration il y a quelques années.

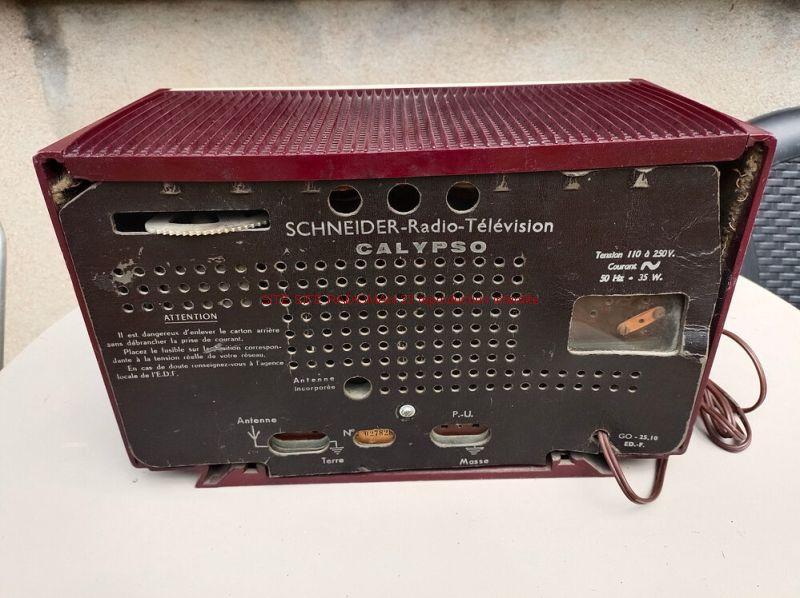

On va rester prudent et le démonter avant tout branchement : Schneider calypso 1Pour cela, on enlève deux vis : une derrière et une dessous, car le carton comporte une partie repliée sous le poste et cela va permettre d'accéder au-dessous du châssis.

Dessous 6

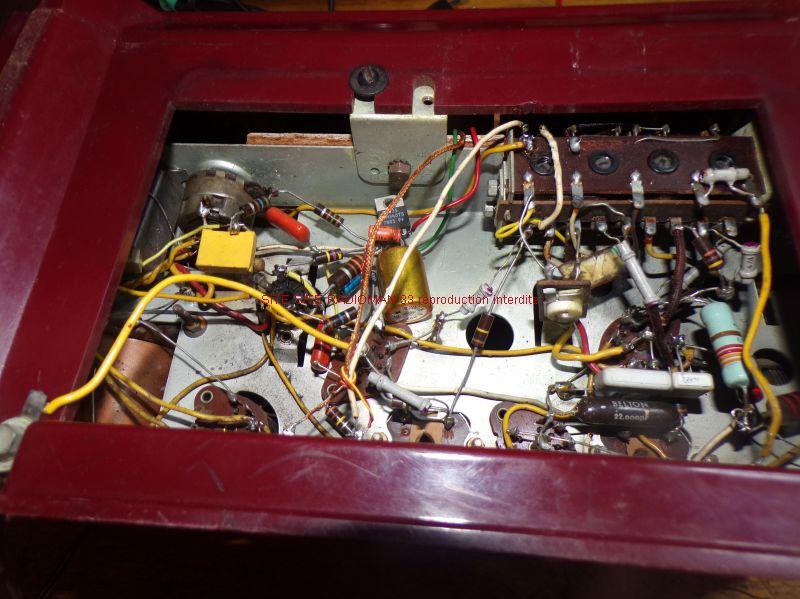

105 2931On voit que de nombreux condensateurs plaquette polyester (jaunes) ont pris la place des "goudrons" !

Mais coté alimentation deux condensateurs chimiques paraissent bien fatigués :

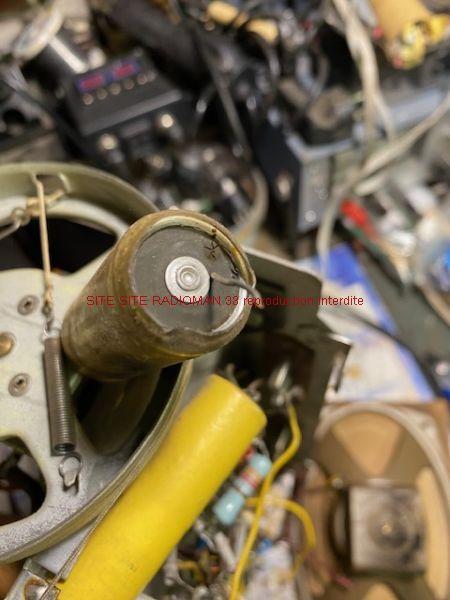

Schneider calypso 7On va donc les remplacer, sur le schéma, on a un 33 µF et un 10 µF alors, on va y monter ces valeurs…

Condos 3

À noter : le condensateur de 10 nF sur l'arrivée secteur a été supprimé.

Au moment de brancher la prise de courant, on a remarqué que le fil bougeait beaucoup trop à l'intérieur :

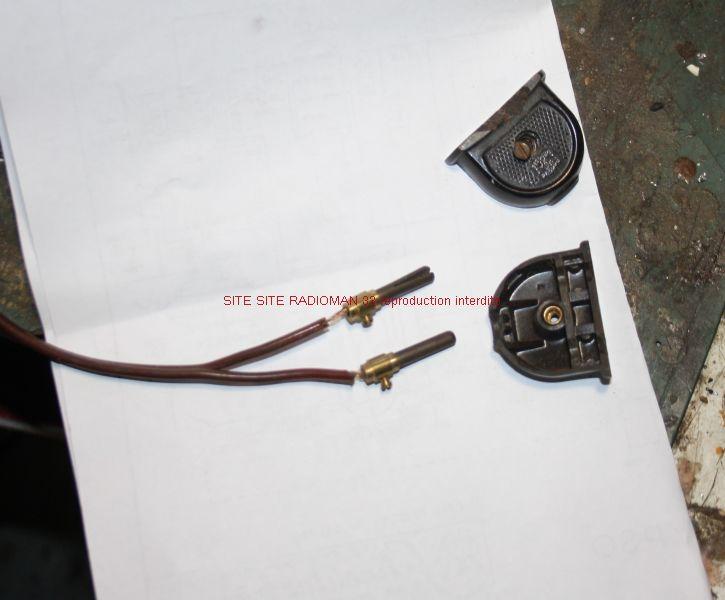

Img 6787on a tout remonté de manière solide afin d'éviter des problèmes :

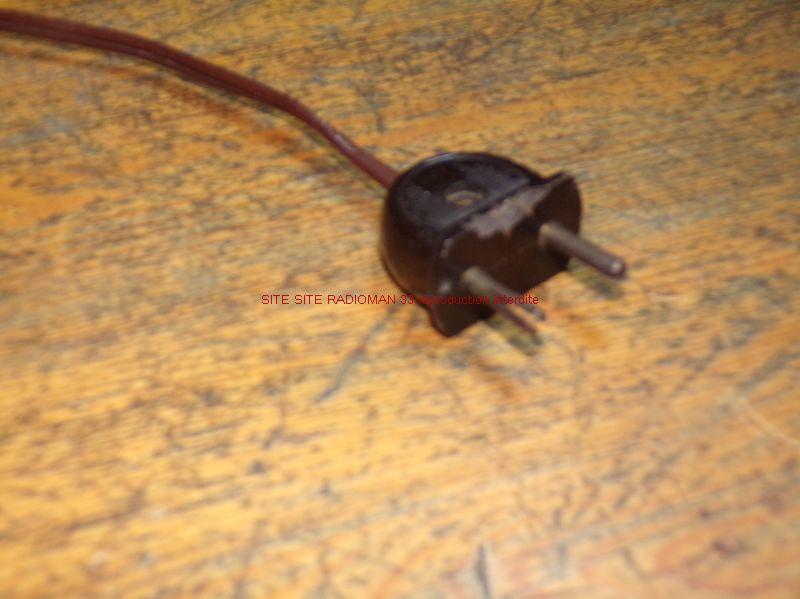

105 2940L'encoche faite dans la bakélite de la prise lui permet de rentrer dans les embases modernes avec terre !

Après un branchement prudent (variac) le poste a l'air de fonctionner correctement : confirmé par quelques mesures… On reçoit même quelques radios espagnoles en P.O.

Hélas sur les gammes d'ondes prévues, il n'y a plus grand-chose à recevoir, mais ici ce n'est pas le but recherché !

Ce poste étant destiné à une amie, on va le "moderniser" avec la réception Bluetooth :

Elle pourra ainsi y connecter son iPhone et écouter ses "playlist" préférées.



Deuxième partie ⇒ installation du module Bluetooth :



Ce genre de poste avec une alimentation par transformateur est le client idéal pour notre petite modification !

Nous sommes isolés du secteur par le transformateur et on dispose d'un enroulement 6,3 v sur le transfo qui sert au chauffage des tubes.

Quels sont les éléments à rajouter ?

1- le module Bluetooth, c'est le "XH-M18" :Photo 32De la taille d'un timbre-poste et acheté chez Ali Express pour moins de 5,00 € (taxes comprises).

Il nous faudra aussi deux résistances de 100 à 470 ohms pour relier ensemble les deux sorties audio droite et gauche. (L & R)

Bien choisir le modèle qui n'a pas d'amplificateur (réf : M18) car ici, nous utilisons celui du poste (Ah, le son tube !).

2- l'alimentation 5v :

Img 6778Les éléments nécessaires :

Un circuit intégré régulateur de tension type 7805: régulateur 5 volys positif.

Une diode type 1N4007 ou équivalent.

Un condensateur chimique de 1000 à 4700 µF 16v à 25v.

Un condensateur chimique de 10 µF 16 à 25v.

Du fil de câblage.

Le montage à réaliser :

Schneider calypso schemaLes deux encadrés en rouge indiquent les branchements à faire !

Câblage du module Bluetooth :

Img 6780Il reste à effectuer les 3 branchements suivants :

1- Le +5v sur la sortie du régulateur 7805 : patte de gauche105 2936Sur la photo, on voit le régulateur et les deux condensateurs (1000 et 10 µF).

2- la masse est prise sur la barrette à cosses où est reliée la patte centrale du régulateur.

Le montage est à réaliser sur une barrette à cosses ( on a utilisé celle du poste qui avait une cosse reliée au châssis, le reste du câblage étant fait "en l'air").

7805 cablage

On a prévu d'alimenter en permanence le module Bluetooth dès la mise sous tension du poste, car l'appareil ne sera utilisé qu'en Bluetooth !

On peut prévoir un petit inter fixé sur le carton arrière si on veut écouter la radio.

3- la sortie du module sera reliée sur la prise P.U.

Enfin, le module sera collé avec un scotch double-face sur la partie intérieure basse du cadran

Img 6782En procédant ainsi lors de la mise sous tension, on verra clignoter la petite LED bleue qui est sur le module, la lumière devenant fixe lorsque la connexion est établie :

105 2923

Et une vidéo du fonctionnement :



Reste le problème du logo "Schneider" manquant : j'avais espéré qu'un participant au forum "rétrotechnique" et disposant d'une imprimante 3D aurait pu me le faire, mais cela n'a pas été possible !

Aussi, je l'ai imprimé puis plastifié et collé à l'endroit prévu :

Logo 1Voilà un joli petit poste qui va partir chez sa nouvelle propriétaire…

Une autre vidéo:

En conclusion :

Le montage est simple et peut s'adapter à beaucoup d'autres postes à condition que la partie "ampli" du poste soit restaurée !

On évitera les postes dits "tous courants" qui ont un côté du secteur relié au châssis : montage dangereux !
