PHILCO 53-561 Un tous courants Américain

Ce petit poste est de passage à la maison, car, je dois le remettre à un collectionneur Bordelais ...

C'est un tout petit poste en bakélite qui reçois 2 gammes d'ondes : Le Philco Transitone 53-561

1- La bande MW (P.O) 540-1620 kHz

2- La bande dite "spécial services"  1700 à 3 400 kHz (à l'époque, c'était une bande marine).

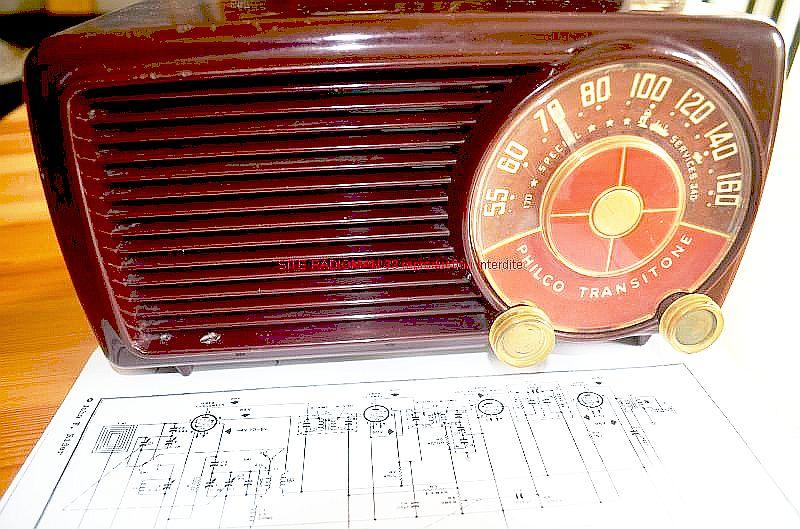

Un grand cadran circulaire occupe presque la moitié de la façade !

Au-dessous, le potentiomètre de volume et le bouton de recherche des stations.

Sur le cadran en gros les fréquences de la gamme P.O et en petit une indication "spécial services" assez discrete :

À l'arrière :

À gauche, dans une petite niche, le commutateur de gammes d'ondes.

L'ensemble tient par 2 vis :

Derrière le carton est collé le cadre de réception, car l'appareil n'a pas de prise antenne extérieure !

Il est relié au châssis principal :

l'implantation des éléments est très claire et bien ordonnée.

Voyons maintenant son schéma :

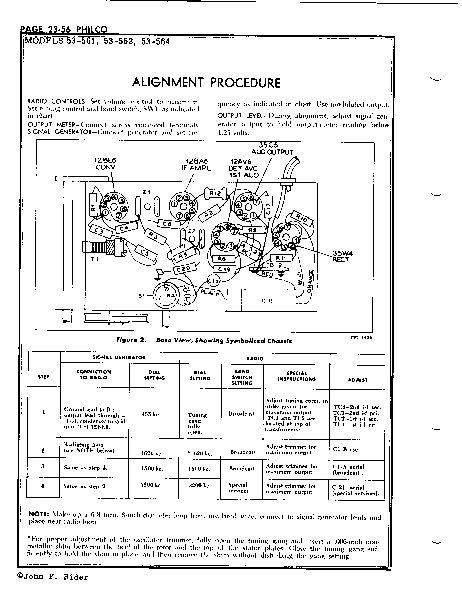

ainsi que les 3 autres pages de la doc technique :

Comme on peut le voir, l'appareil appartient à une "famille" et suivant la référence, la forme du boitier et du cadran diffère !

La documentation prise dans l'encyclopédie RIDERS regroupant tous les postes américains.

Le poste que j'ai entre les mains a déjà été restauré, aussi je n'ai poussé le démontage plus loin ! Une fois remonté, il va rejoindre son futur propriétaire…
