DUCRETET R024/VDSM 561M
Le hasard nous fait parfois rencontrer des postes identiques sous des marques différentes!
C'est ici le cas :
J'avais ramené cet été un poste "Ducretet-thomson" type R024 de 1961 et récemment à Emmaus je suis tombé sur un poste "La voix de son maître" qui est son frère jumeau (ou presque)...

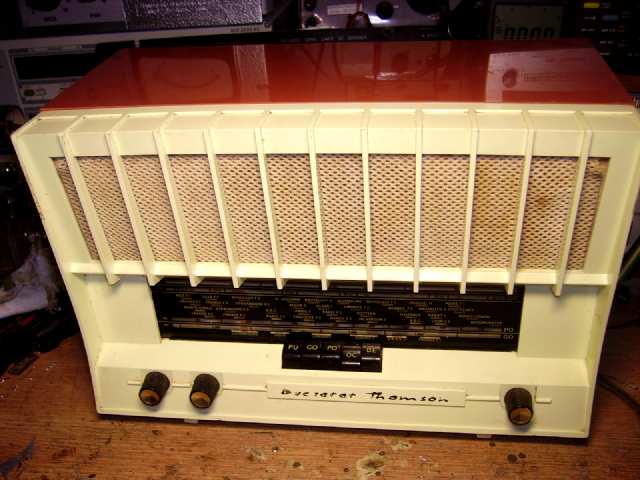

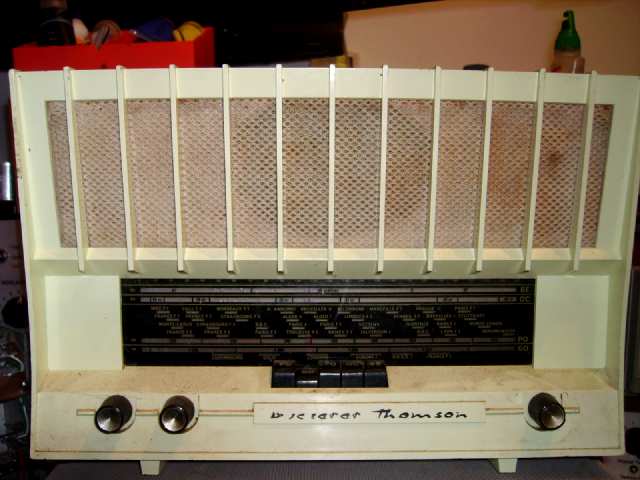

Voici le Ducretet thomson R024

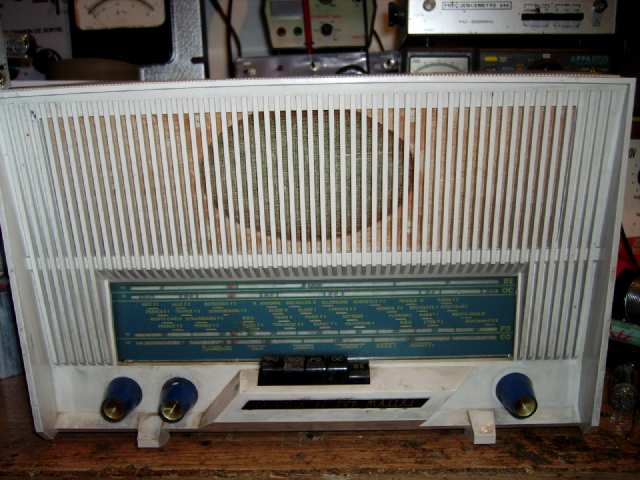

Et voici La voix de son maître 561M

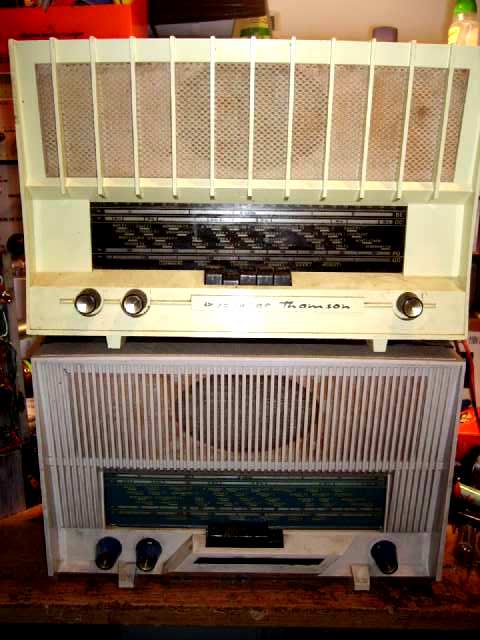

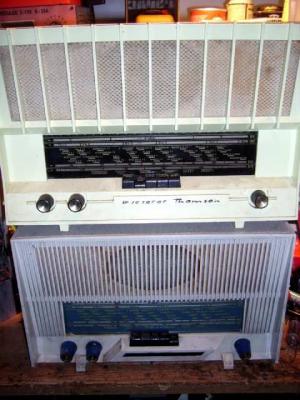

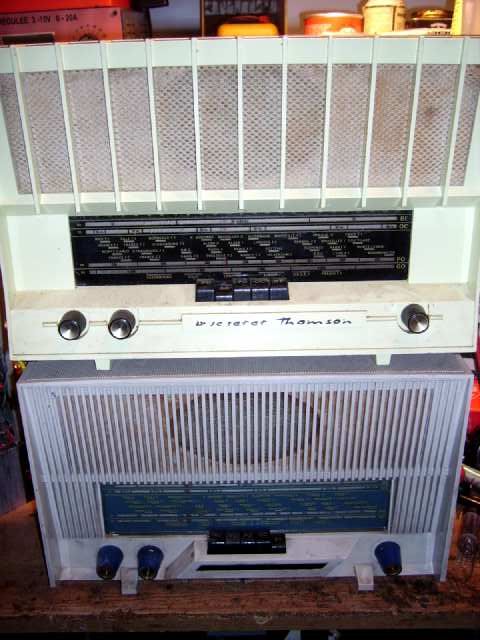

A part quelques détails esthétiques il sont bien identiques!
Par contre le premier est en bien meilleur état, tous les tubes sont présents, il y a même le carton arrière..!
Les couleurs orange et jaune de la caisse font très "années 60"
Le second que j'ai ramené d'émmaüs est plus défraichi: pas de carton arrière, plus de lampes et le haut de la caisse est légèrement fendu.
Couleurs de caisse différentes: ici c'est gris et bleu foncé que l'on retrouve sur l'entourage des boutons.
A noter aussi que les cadrans bien qu'identiques au point de vue sérigraphie, n'ont pas la même dominante de couleur.
On est en 1961 et c'est les derniers postes à lampes qui seront commercialisés car les transistors commencent à envahir le marché...

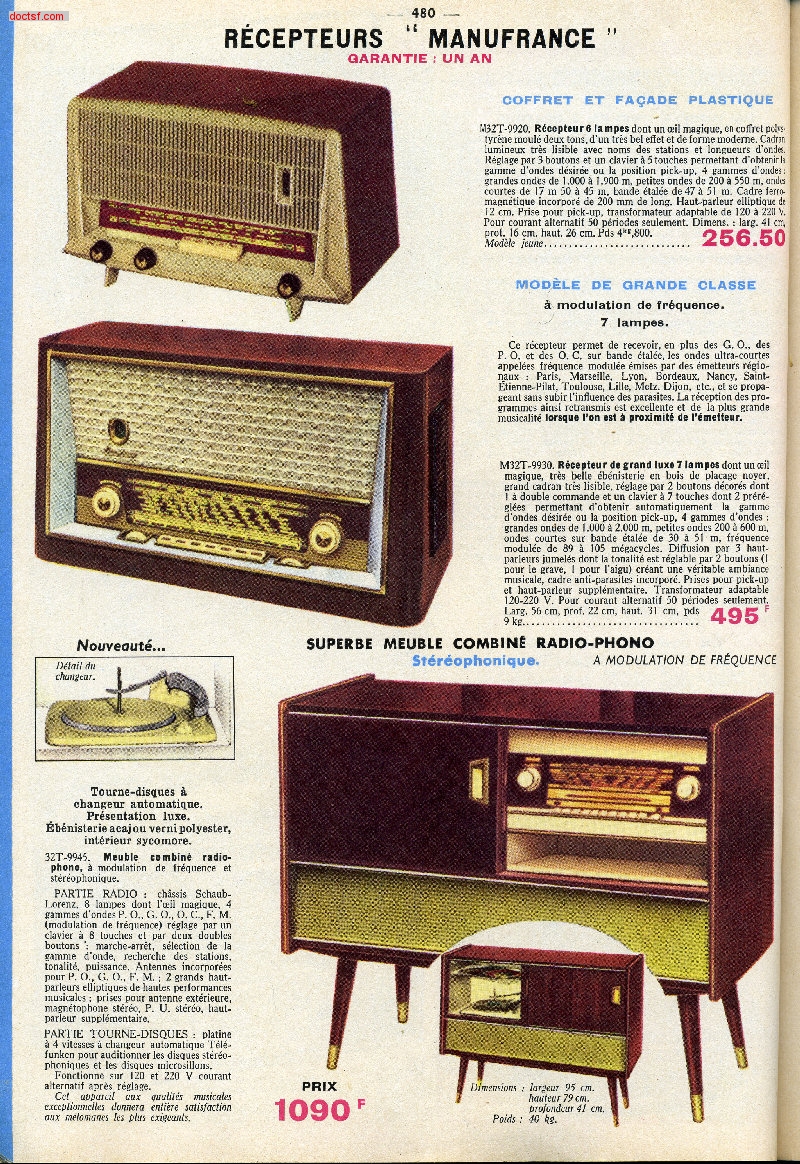

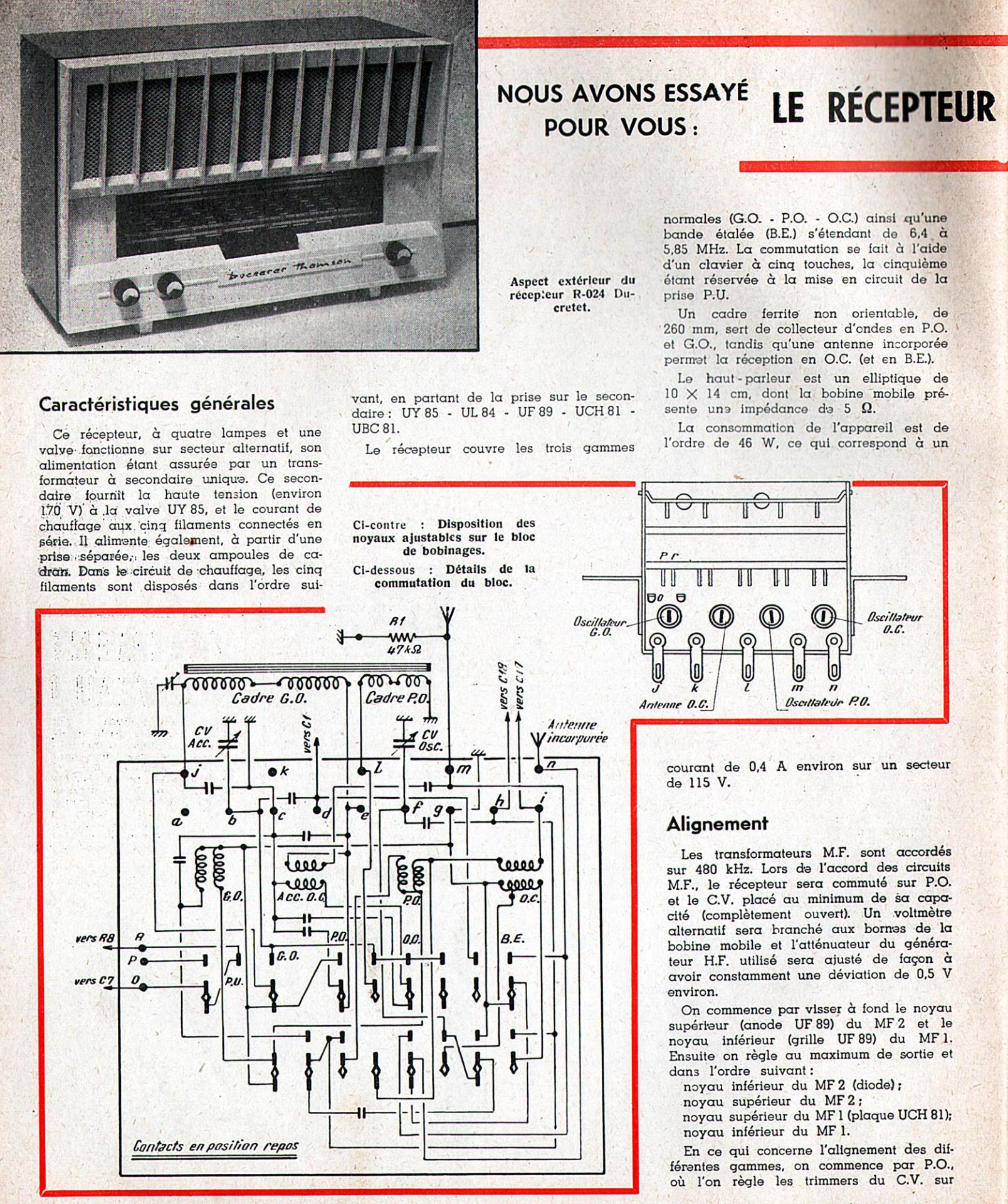

J'ai également trouvé une forte ressemblance avec un poste du catalogue "MANUFRANCE" de 1960: le modèle présenté (celui du haut) possède en plus un oeil magique!
On va voir aussi que les fabricants sont en train d'écouler les stocks restants, et, tout dans le choix des composants et dans la fabrication va dans ce sens.
Avant de me lancer dans la restauration j'ai tout d'abord cherché un peu de documentation :

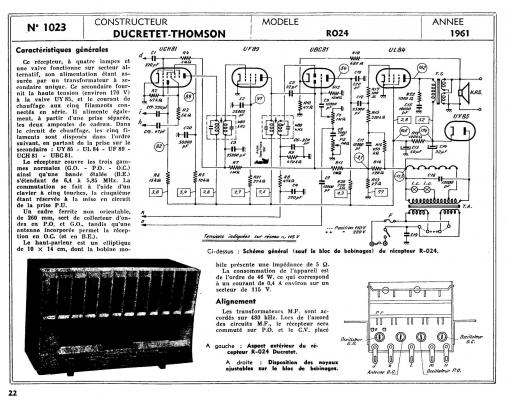

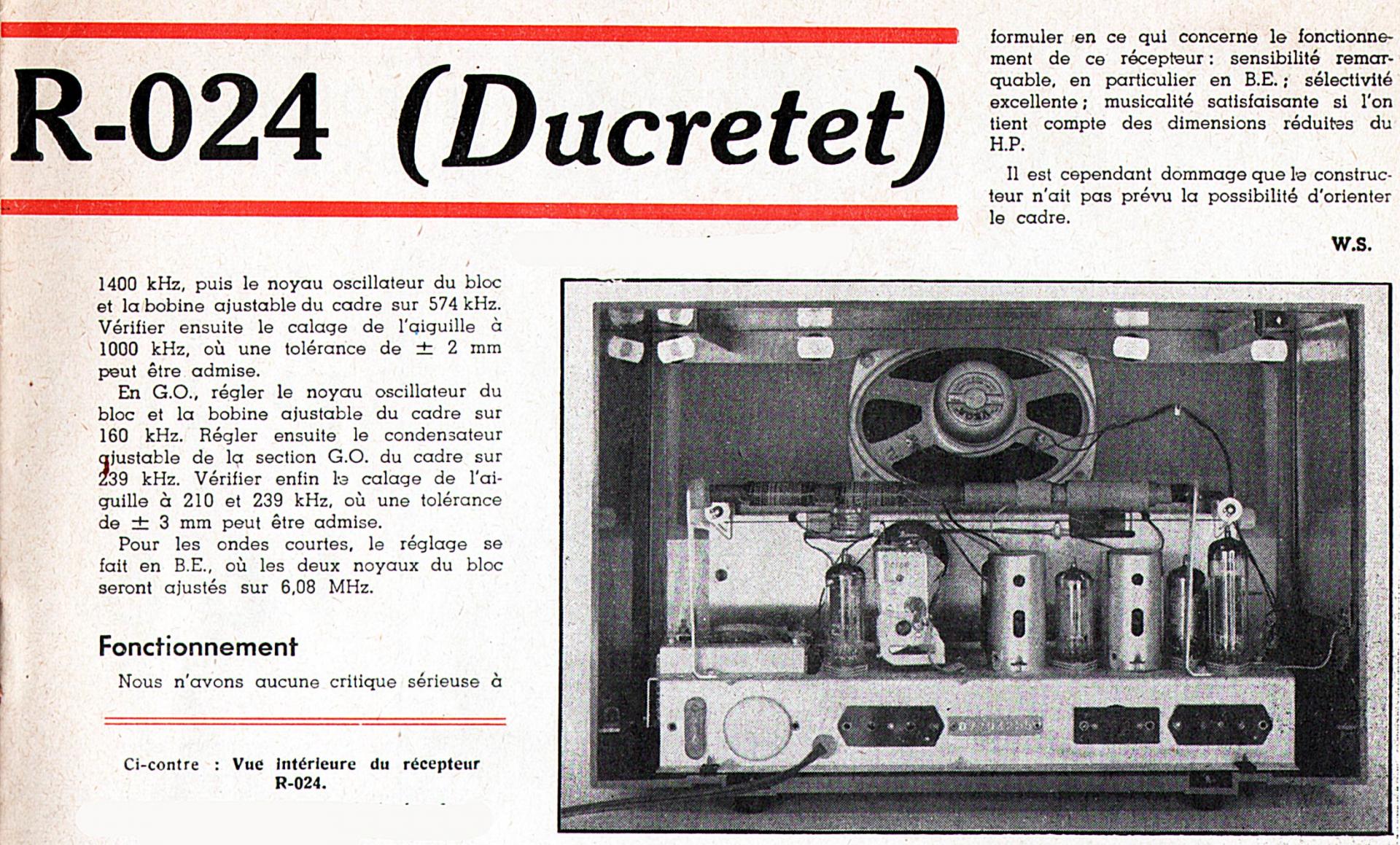

Une fois de plus merci à DOC TSF :

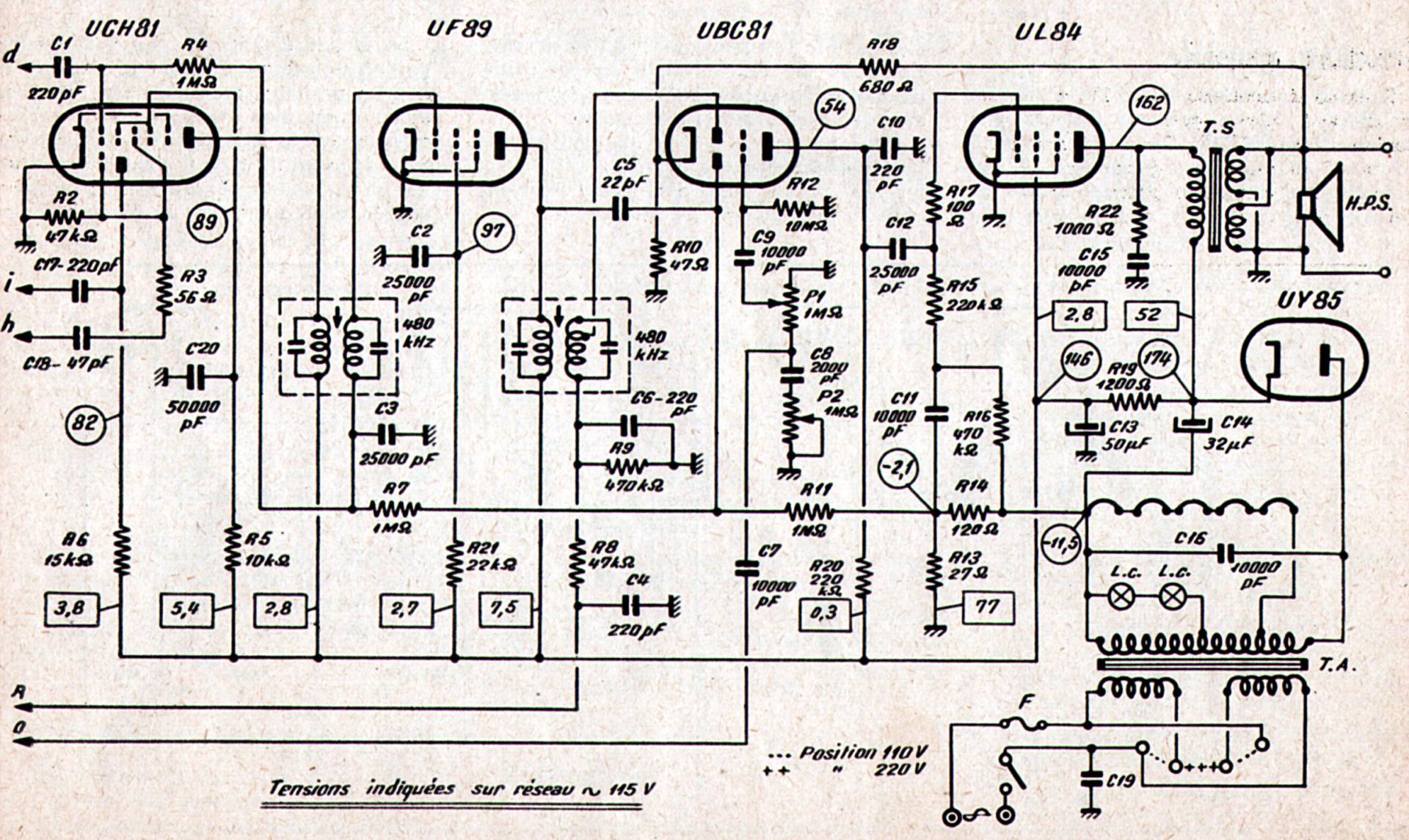

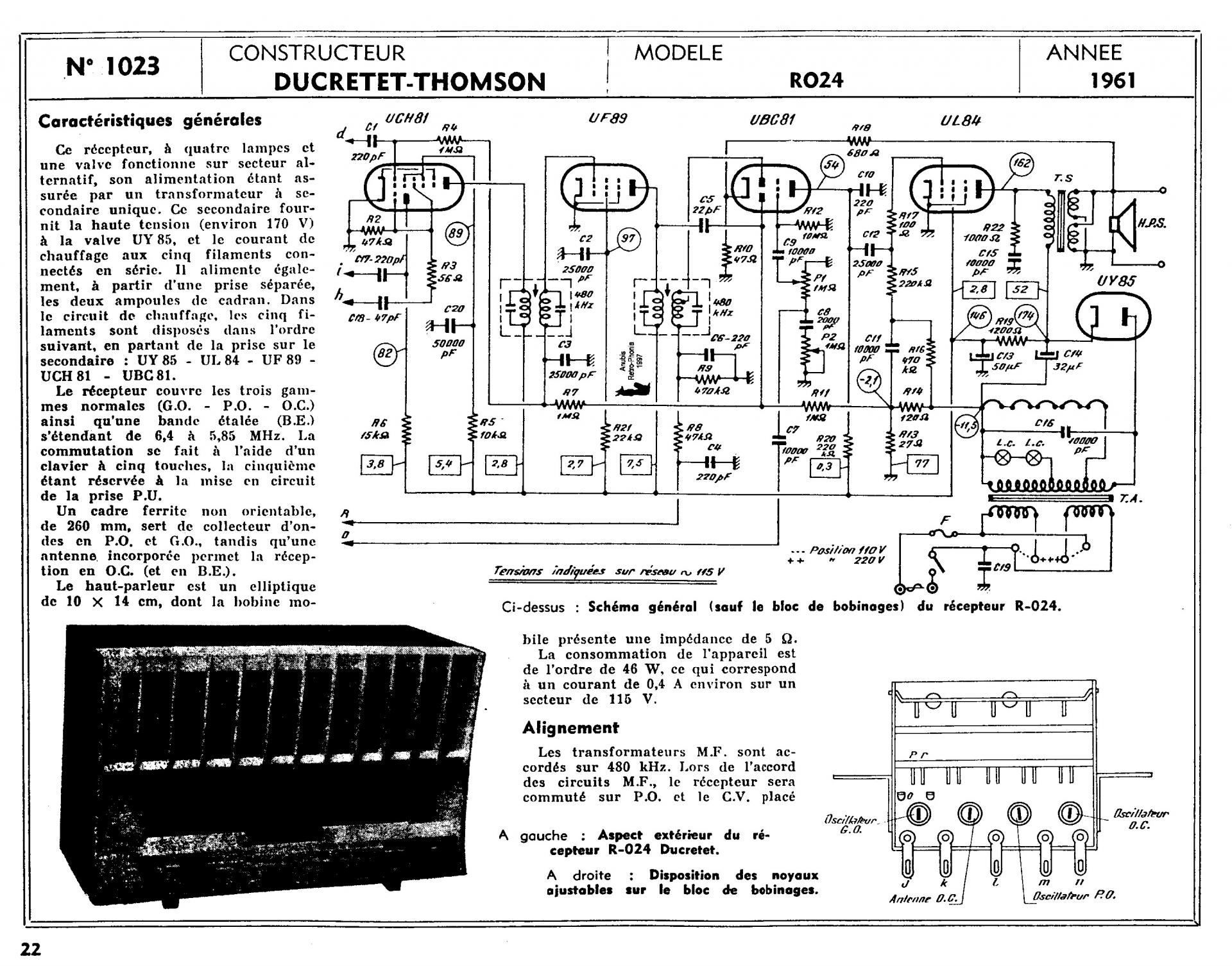

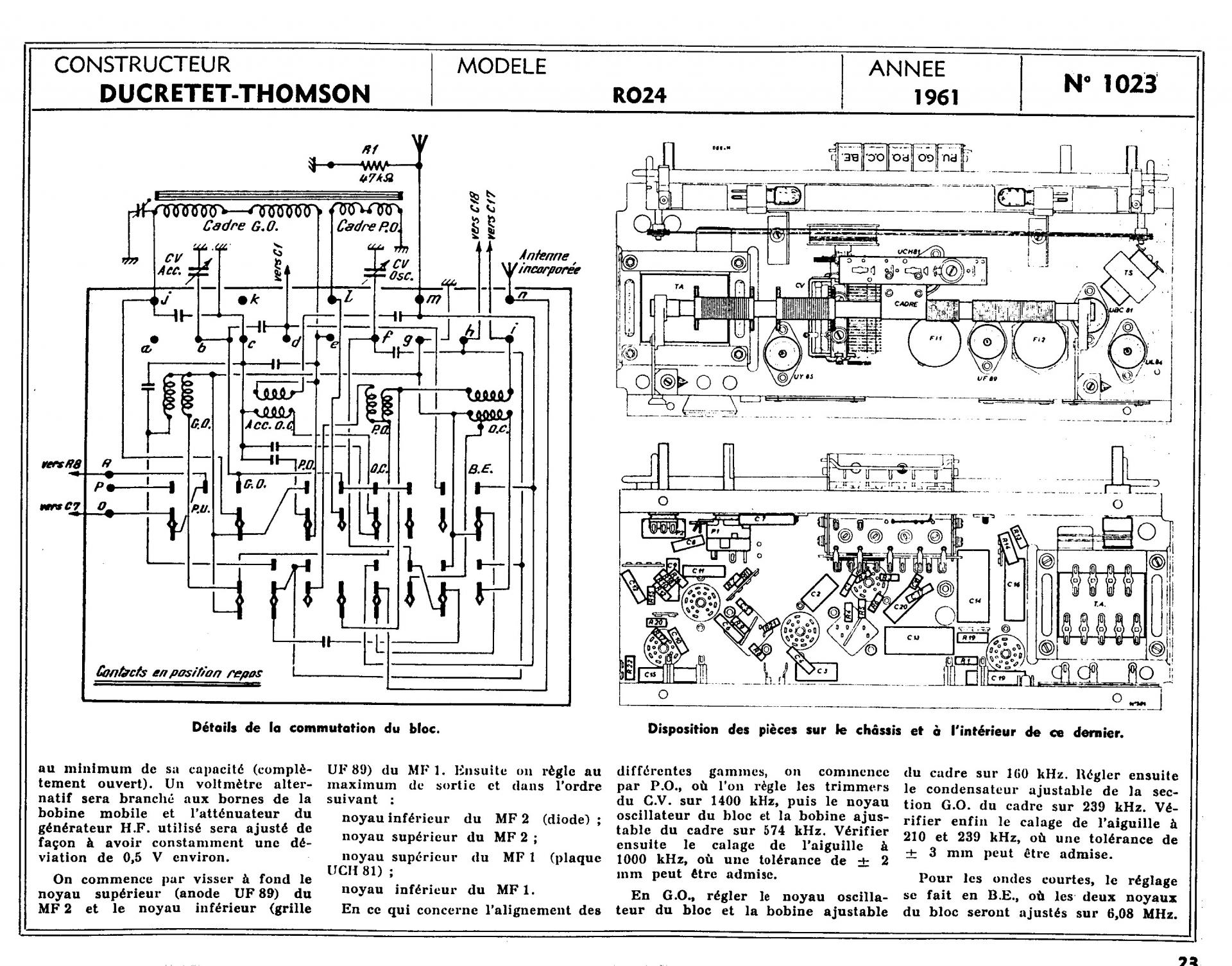

Le schéma est intéressant et mérite qu'on s'y arrête un peu:
En premier ...le jeu de tubes utilisés: série U... pour les postes "tous courants" ...mais ici le constructeur a conçu un transformateur très spécial qui va d'une part nous isoler du secteur et possède un enroulement secondaire unique qui va fournir toutes les tensions nécessaires (chauffage et haute tension)...Histoire d'épuiser les stocks de tubes!
La technologie la plus moderne est utilisée: clavier de sélection à touches et grand cadre ferrite (hélas non orientable) pour la réception des émetteurs les plus puissants.
J'ai commencé par le poste Ducretet thomson :

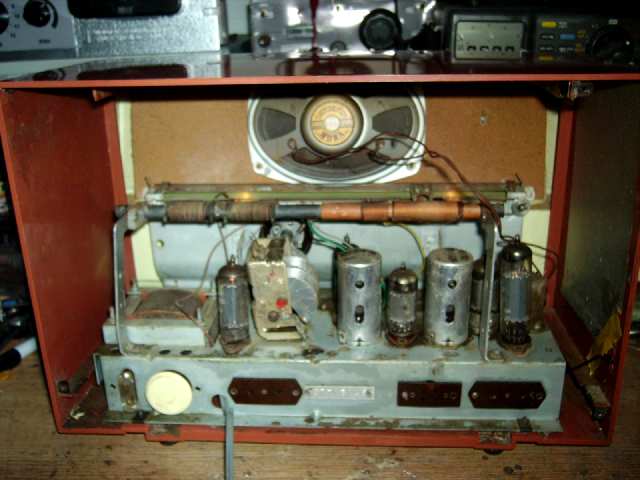

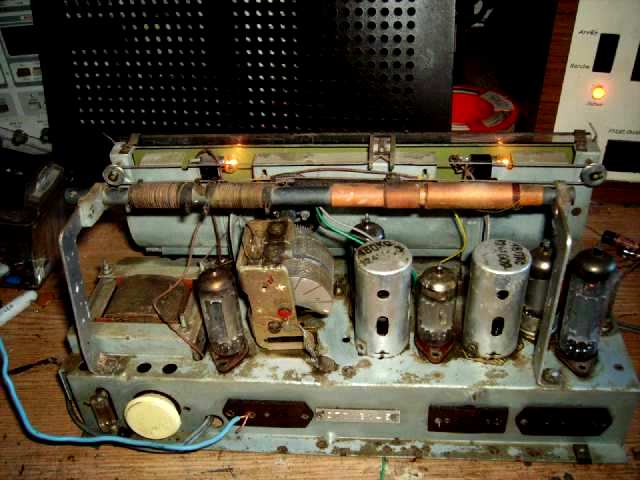

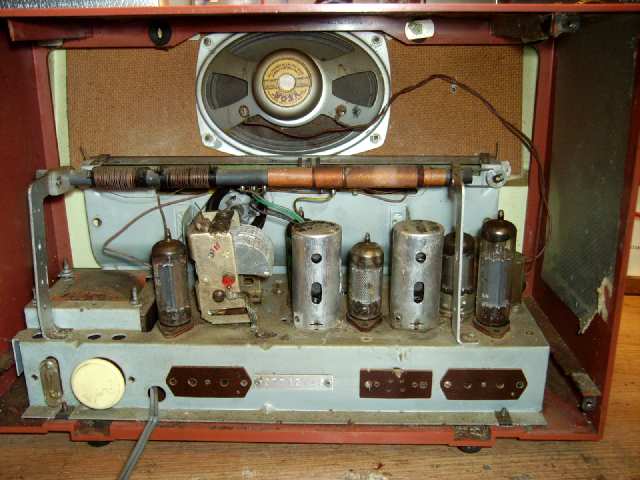

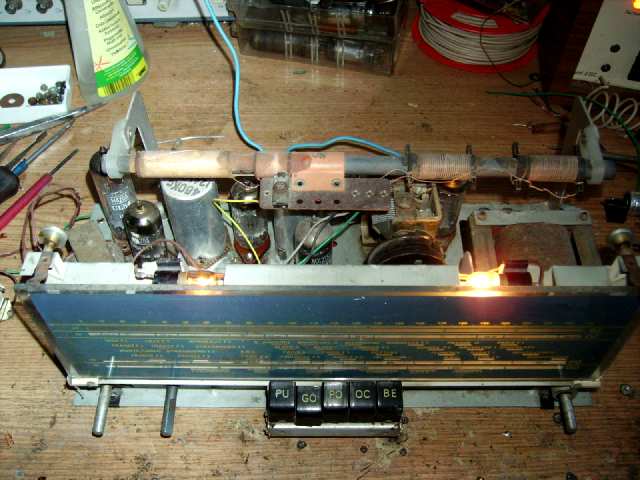

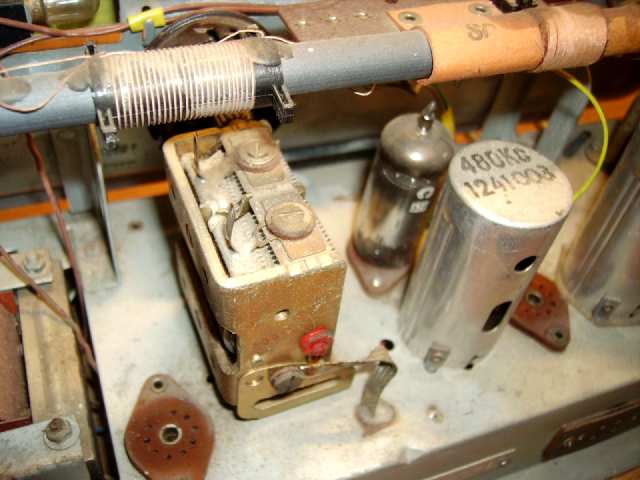

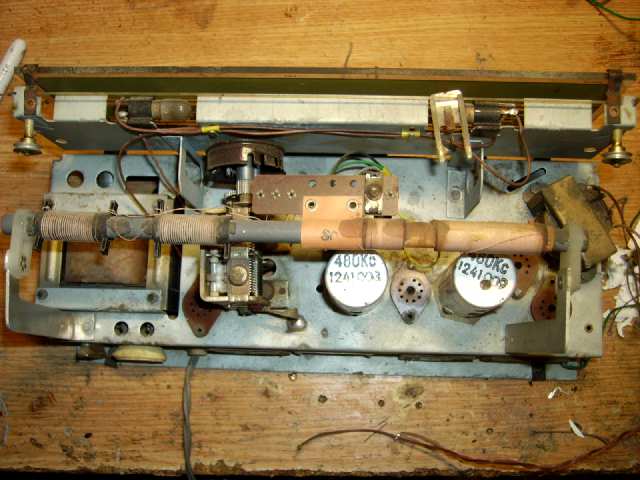

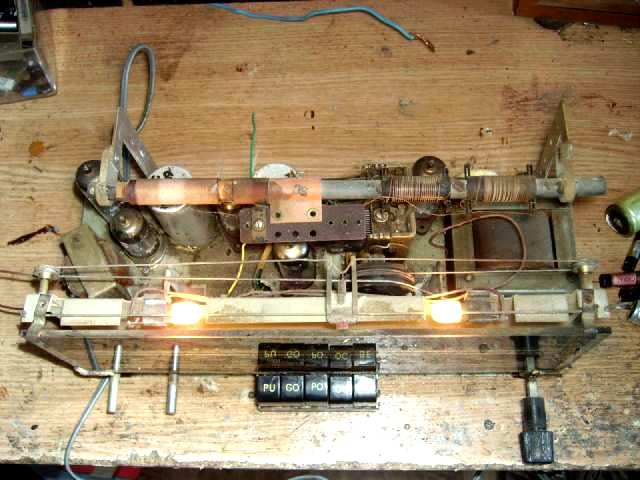

Le chassis est en bon état: très peu d'oxydation, tenu par deux équerres on vois le grand cadre en ferrite ...il fait 26 cm de long .
Le transfo est emboité dans le chassis et dépasse assez peu, à l'arrière différentes prises , un gros répartiteur de tension, et tout au bout à gauche un fusible un peu spécial...
Le châssis se démonte facilement: on enlève les 3 boutons en tirant dessus et on dévisse deux vis dessous:
Le cablage est fait "a l'ancienne" , un peu dans tous les sens mais il y a finalement assez peu de composants; alors on arrive à s'y retrouver!

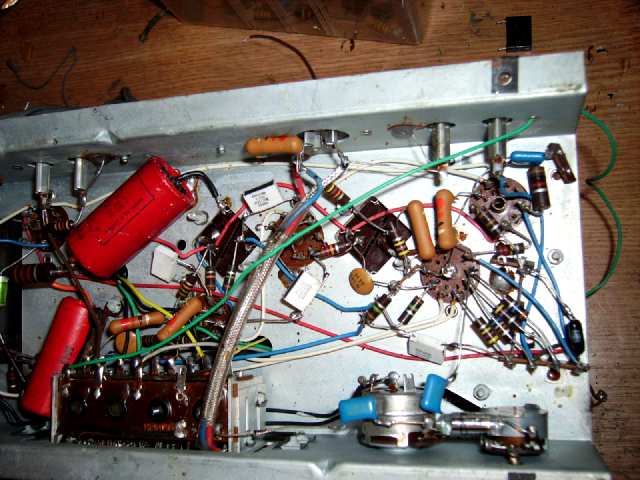

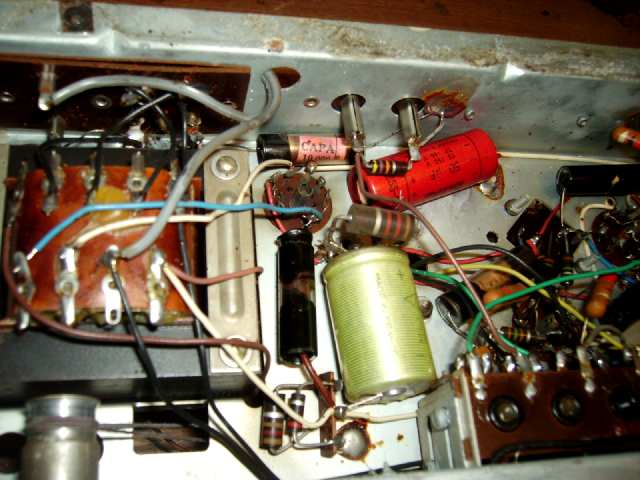

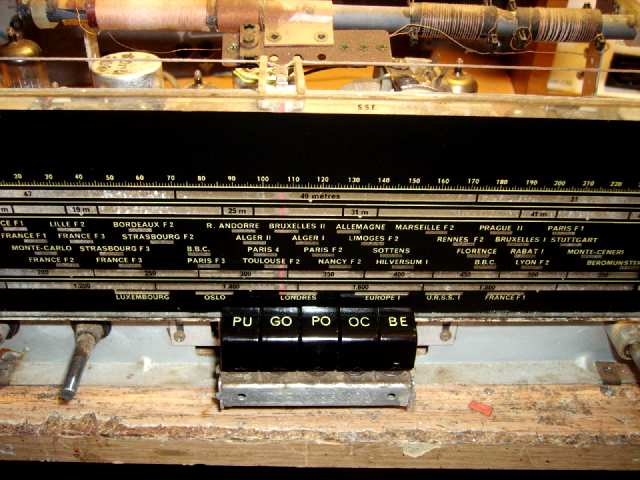

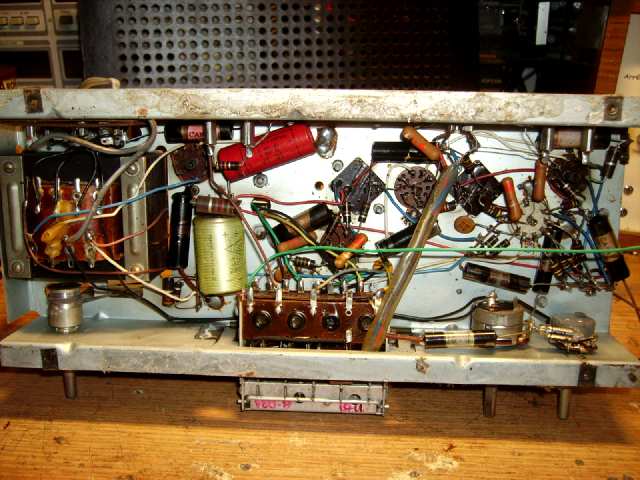

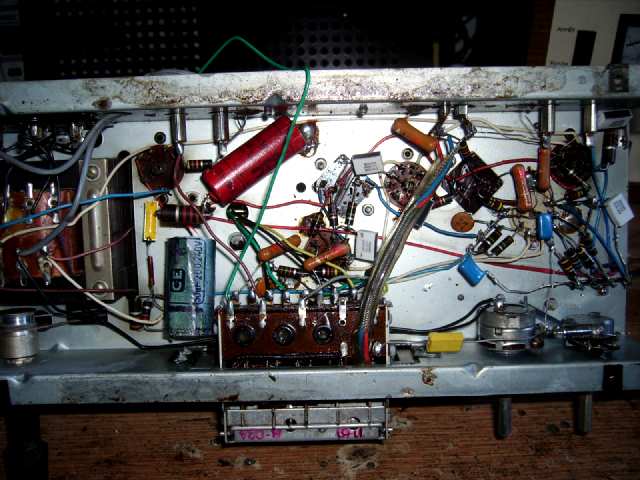

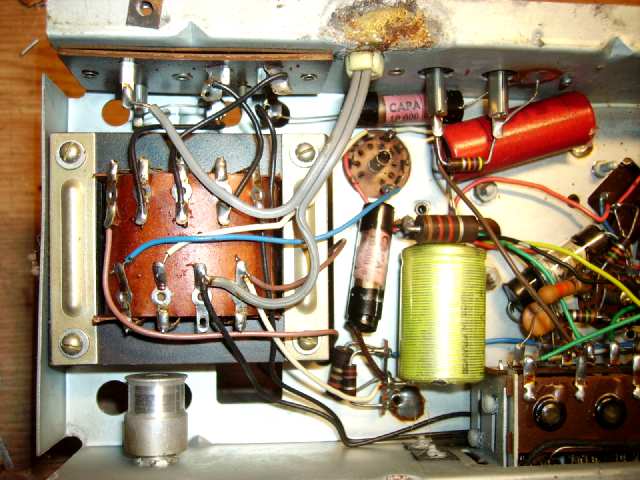

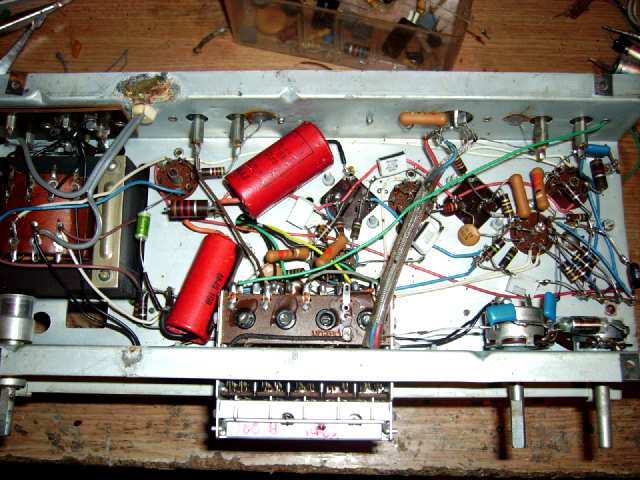

Le dessous du poste est assez aéré: à gauche le transformateur d'alimentation, à sa droite les deux condensateurs chimiques de filtrage (à changer), au milieu le clavier avec le bloc d'accord et à droite les potentiomètres de volume et tonalité.
A part quelques condensateurs "goudron" bien fatigués cette restauration ne devrais pas poser trop de problèmes.

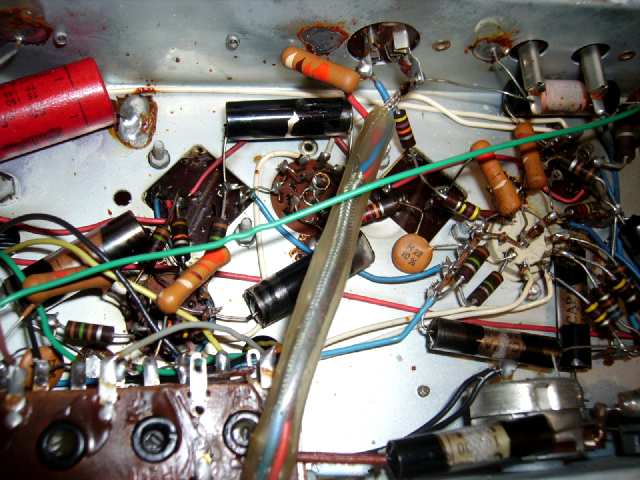

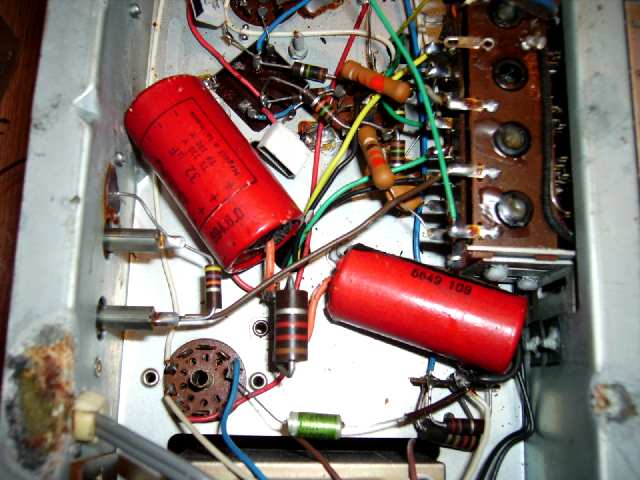

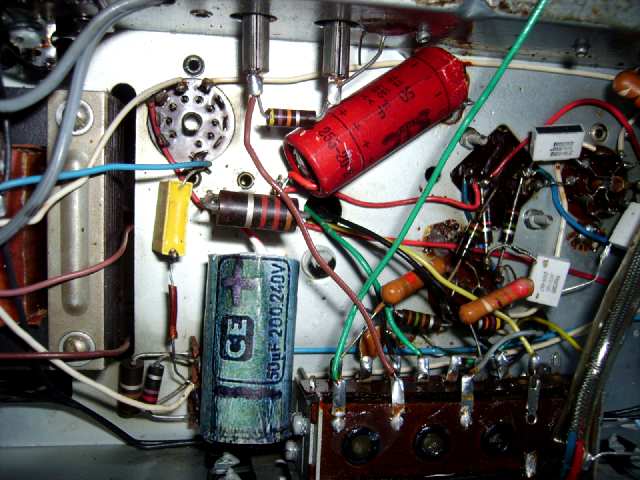

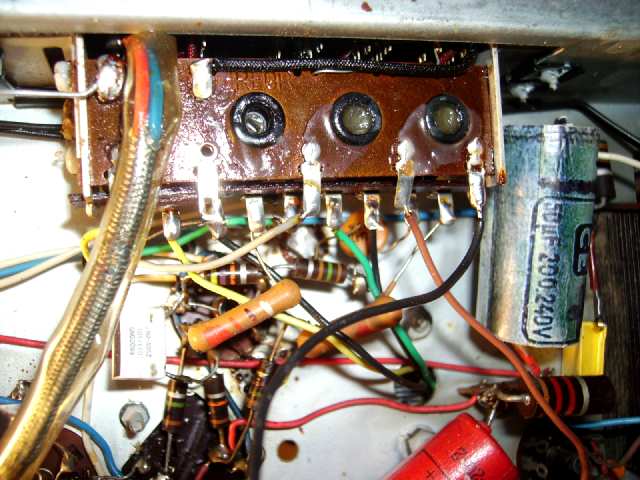

Un gros plan sur les 2 chimiques à remplacer..!
et un autre sur les condos "goudron"..!
Un petit coup de torchon sur la glace cadran le temps que le fer à souder soit chaud et, comme d'habitude, on remplace tous les anciens condensateurs:

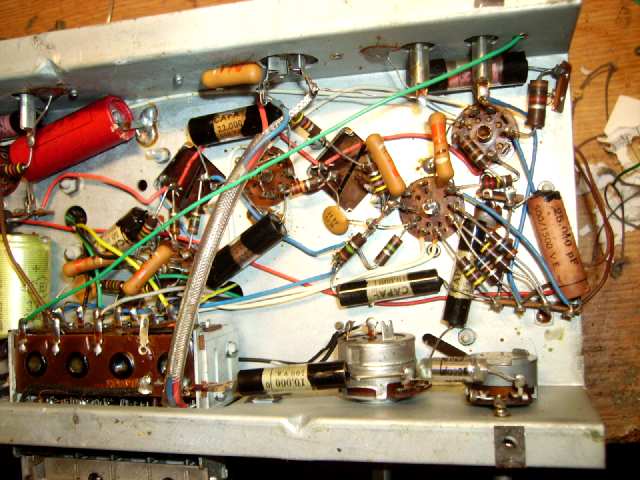

Et voila des petits "carrés" bleu, blanc et jaune ont pris la place des "vieux" condensateurs "goudron"..!
Dans les 2 tubes en carton il y a 2 condensateurs chimiques de 32µF 400V
Je mesure à l'ommètre quelques résistances: pas d'anomalie notable!
J'ai mis un fusible dans le porte fusible de l'arrivée secteur, et ....on va pouvoir faire un premier essai!
Un premier essai sur mon alimentation isolée du secteur...Et ça fonctionne!
Les PO/GO sont bien reçues sur le cadre incorporé ...pour les ondes courtes il faut une antenne extérieure...
Les lampes cadran au départ ne s'allument pas puis en resserant les supports c'est bon!....Pas pour longtemps car au second allumage j'en ai une qui grille...
Je vais donc les remplacer toutes les deux: celles que j'ai mises éclairent un peu moins mais c'est largement suffisant!

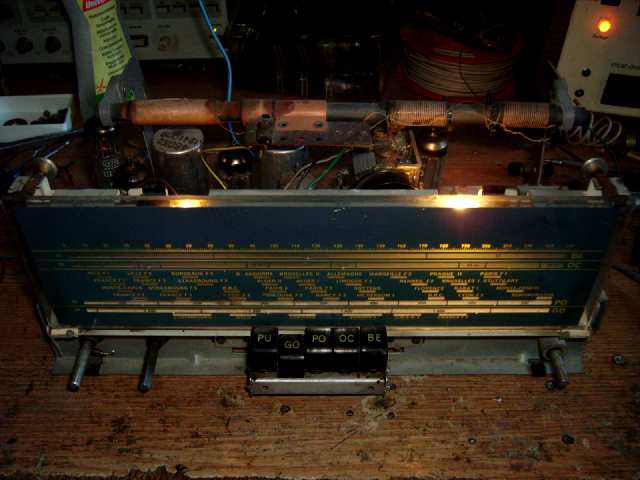

J'ai nettoyé le châssis, les supports de lampes, dégrippé les pignons du condensateur variable, un coup de nettoyant contacts dans le clavier et les potentiomètres, et une fois rebranché: c'est tout bon!
La caisse en plastique a été lessivée, reste à remettre le châssis en place!

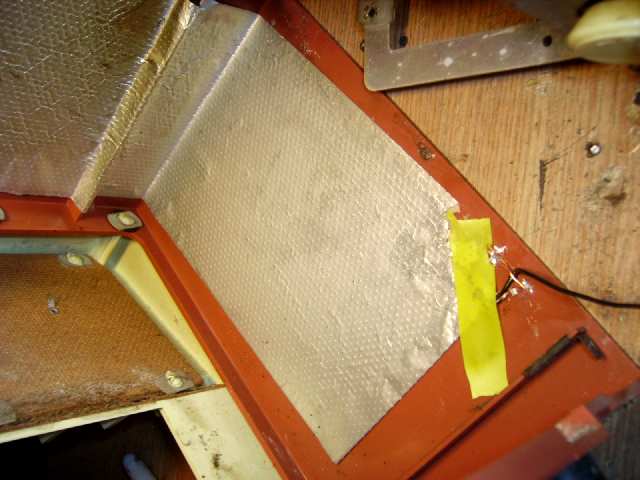

On remarque à l'intérieur de la caisse un papier d'aluminium qui est là pour faire un genre d'antenne pour les gammes OC!
Il est relié a une connexion du bloc d'accord.
Tout cela était déchiré: j'ai donc ressoudé le fil, recollé l'alu et renforcé le tout avec un adhésif et rajouté un bout de fil de cuivre fondu dans le plastique pour bien immobiliser le tout...
Le fil noir est soudé sur la cosse de droite du bloc d'accord!

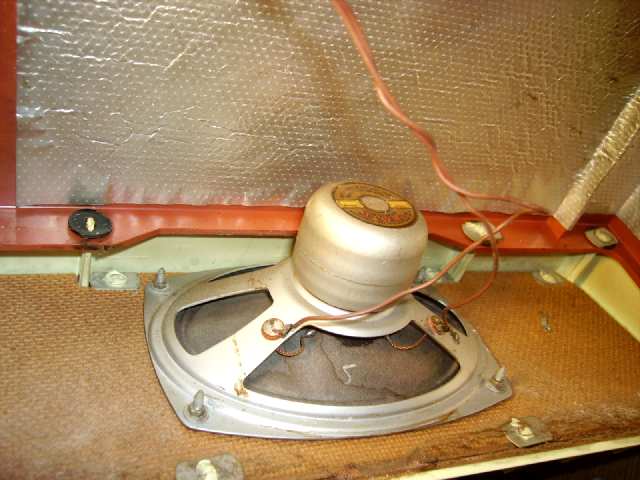

On n'oublieras pas de ressouder les deux fils du haut-parleur...
Le châssis a retrouvé sa caisse ...
Un dernier test ....Ca fonctionne!
Et voila un premier poste de terminé!...Les couleurs sont "originales" mais c'était la mode de l'époque: début des années 60!
Je ne remets pas encore le cache arrière car je vais avoir besoin du jeu de tubes pour essayer le second poste...
Le second poste ...le voici!
Il est pas en très bon état, la caisse se sépare en deux morceaux, le chassis ne tiens plus que par les boutons....et une fois ces derniers enlevés ...tout se démonte!
ATTENTION: contrairement au "DUCRETET" les boutons de celui-ci sont fixés par des petites vis!

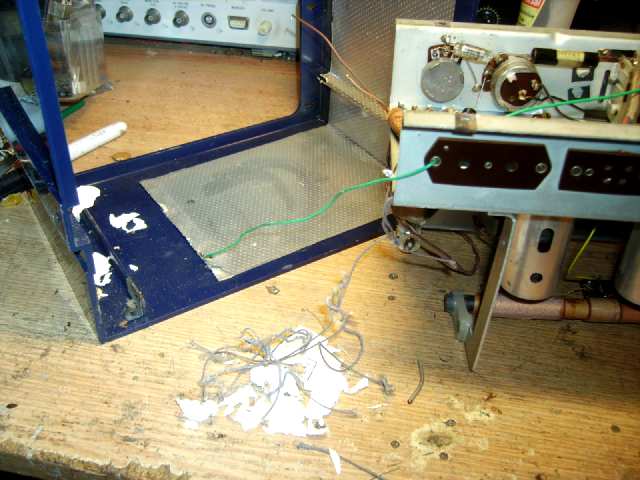

Et là ...SURPRISE!...Une bestiole grise à 4 pattes avait fait son nid : du papier, et....plein de morceaux de ficelle!
hé oui! en retournant le chassis je vois qu'il n'y a plus de ficelle d'entrainement cadran!

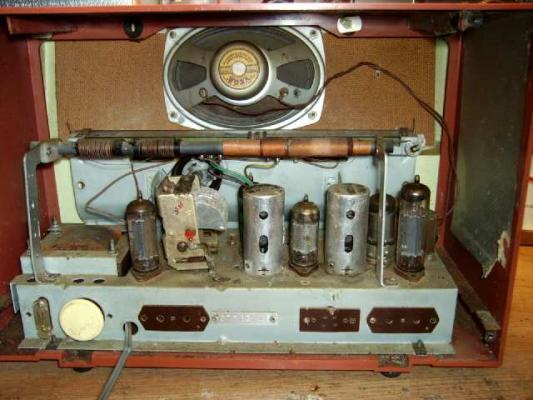

Heureusement le reste du chassis est en bon état: il manque les lampes....
Enfin presque toutes car il en reste une!
Le dessous est très propre et j'y retrouve exactement les même composants que dans le poste précédent!
Les condos à remplacer sont identiques donc on les change et on verra après!
Dans les deux tubes rouges j'ai collé deux condensateurs chimique de 32µF 400v...
Et tous les condos papier/goudron ont fait place a des "plaquettes" céramique isolés à 250V et 400V
Tout cela possède un "air de famille" avec le poste précédent...
J'ai mesuré quelques résistances: tout a l'air OK on va pouvoir passer aux essais!
Je fais les vérifications habituelles et après avoir installé le jeu de tubes du précédent...Je tente un premier branchement:
Les tubes s'allument et j'ai un peu de bruit de fond dans le haut-parleur!
En remuant les tubes j'ai beaucoup de faux contacts dans les les supports...après nettoyage au KF contact...ça va mieux, et en GO je reçois France Inter!
Après nettoyage des contacts clavier...Tout fonctionne!...et il me paraît plus sensible que le Ducretet
J'ai remplacé une lampe cadran, et il ne reste plus qu'à refaire l'entrainement cadran!
Heureusement j'ai un modèle qui va bien m'aider car c'est toujours bien assez compliqué!
Et voila les deux postes fonctionnent (plutôt bien!) ...Après un dernier coup de "polish" ils vont rejoindre les étagères...
