AIMOR TR105: un récepteur original!

Suite à une annonce sur LBC un broc Bordelais vendait ce poste que j'ai trouvé très original :

Son look ressemble aux anciens récepteurs ondes courtes des années 60-70 !

Proposé à 50 € il me l'a finalement cédé pour 40 € en m'assurant qu'il fonctionnait…

Seul défaut : l'antenne télescopique était cassée.

Voyons de quoi il s'agit :

L'Aimor TR-105 est une radio portable vintage multibandes (ondes courtes, FM et AM) fabriquée au Japon entre 1979 et 1982.

Caractéristiques principales

Type : Récepteur radio portable souvent associé ou identique au modèle Hitachi KH-2200;on l’a vu aussi sous la marque "Palladium" distribuée par Neckermann.

Gamme de fréquences :

FM : 88-108 MHz sur antenne télescopique ou prise ext.

MW : 530-1605 kHz sur cadre ferrite

SW1 : 1,6-3,9 MHz sur cadre ferrite

SW2 : 3,9-10,7 MHz sur antenne télescopique ou prise ext.

SW3 : 10,7-30 MHz sur antenne télescopique ou prise ext.

Alimentation : Fonctionne sur piles (4 x piles R20)

ou sur secteur (câble d'alimentation).

Dimensions : 380 mm de largeur, 160 mm de hauteur et 110 mm de profondeur.

Poids : Environ 2,2 kg., boitier plastique très robuste !

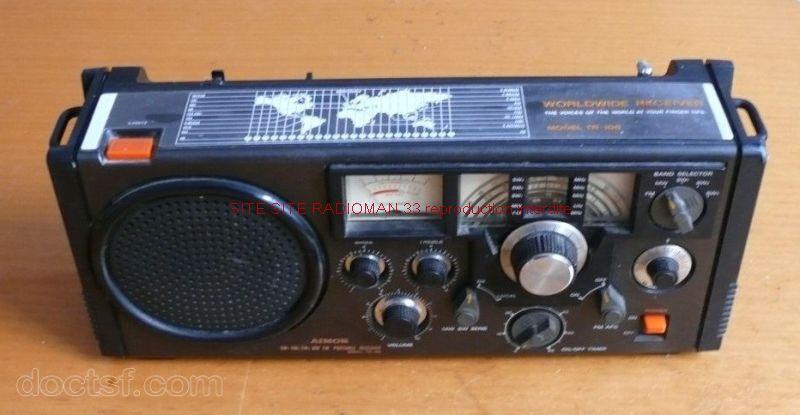

À gauche une grille montée devant un hautparleur de 12 cm assurant un son de bonne qualité.3 boutons pour régler le son : volume, graves, aiguës, et au-dessus un grand vumètre indique le niveau de réception et éventuellement, l'état des piles !

Au centre le grand cadran de recherche des stations (MAIN TUNING) qui se fait par le bouton du milieu avec à sa droite un réglage fin (FINE TUNING) qui permet un calage précis sur la station.

À sa droite le commutateur de gammes permet de choisir les fréquences à écouter.

Au-dessous un commutateur "local/DX" règle la sensibilité de réception en AM et un autre permet de commuter l'AFC en FM.

En bas un bouton permet de programmer l'arrêt du poste et enfin le commutateur M/A.

Toutes ces commandes sont très robustes et 50 ans après elles fonctionnent parfaitement !

Sur le côté droit, il y a une prise casque (jack 3,5 mm).

Et du côté gauche l'embase pour le cordon secteur :

Sur le dessus un bouton "light" permet d'éclairer le cadran :

De chaque côté deux fixations permettent d'y fixer une sangle de transport : on pourra ainsi amener le poste en bandoulière :

Sur le haut de la partie arrière l'antenne télescopique cassée dont il ne reste que l'embase :

Je l'ai remplacée par une que j'avais en stock.

À l'arrière la prise antenne extérieure arrive sur deux plots à visser : peu pratique !

Modification prise antenne :

On a décidé de les compléter par une embase BNC femelle pour une connexion plus rapide et plus fiable.

Branchée en parallèle sur la prise existante, elle me permet d'y connecter mon antenne miniwhipp.

J'ai fait quelques heures d'écoute avec ce poste et je dois avouer qu'il fonctionne plutôt bien !

Il lui manque juste un "B.F.O" pour pouvoir écouter les radioamateurs en B.L.U…

À l'époque sur la bande "SW3" on pouvait écouter le trafic de la C.B entre 26 et 28 MHz : maintenant la bande est totalement déserte !

Il ne reste plus que les radios internationales réparties dans les différentes bandes ondes courtes.

Et voici une vidéo d'un petit tour d'écoute en FM et en ondes courtes :

==> AIMOR TR105 Ecoute radio <==

En ce qui concerne la bande P.O (MW) et la bande SW1 la réception se fait uniquement sur le petit cadre ferrite incorporé :

Si dans les années 70-80 il y avait beaucoup d'émetteurs locaux, de nos jours, ils ont tous disparu donc sur ces deux bandes la réception est très faible et surtout ici, en intérieur, il y a un fort niveau de parasites locaux.

Après quelques recherches sur internet, j'ai trouvé et rassemblé dans un PDF quelques documents concernant ce poste :

À lire ici : ⇒ Aimor tr105 service manual (2.41 Mo).
