Lampemètre CARTEX U60

C'est Luc qui m'a amené cet appareil pour le vendre sur eBay et au moment où j'écris ces lignes, son nouveau propriétaire vient de venir le chercher !

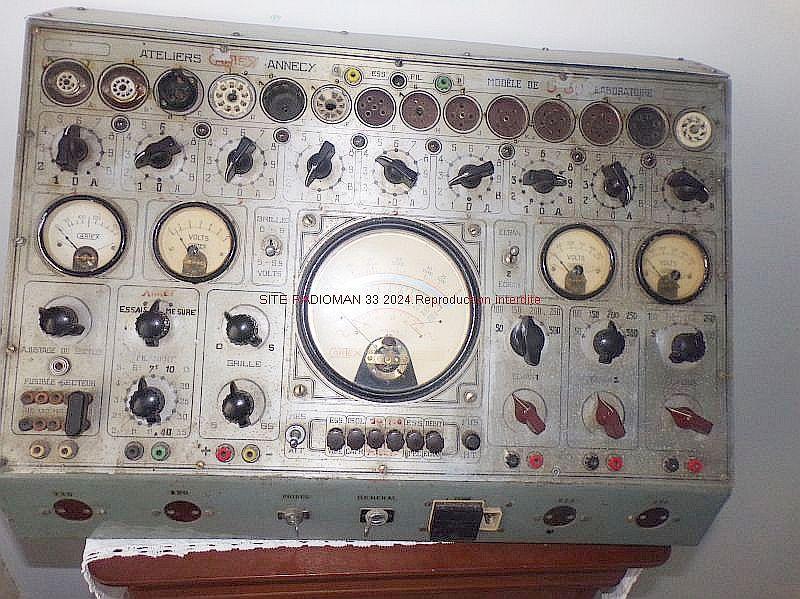

Il s'agit d'un lampemetre de laboratoire type CARTEX U60L'appareil est assez imposant et pèse 18 Kg.

Tous les éléments sont montés sur cette façade inclinée ce qui fait qu'on peut partiellement l'encastrer.

Il comporte pas moins de 15 supports de tubes, 5 galvanomètres et de très nombreux réglages.

Avant que l'appareil s'en aille, j'ai fait quelques photos et je vais donc vous le présenter en détails.

1- La façade :

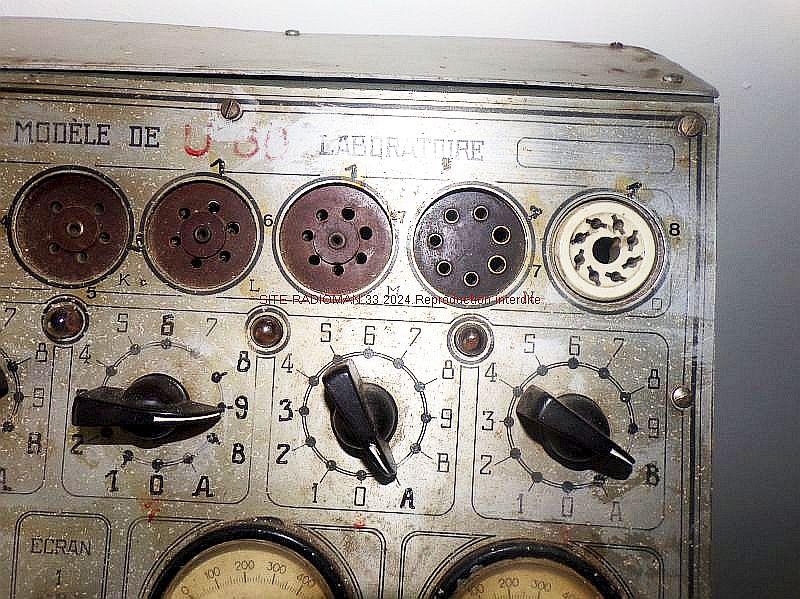

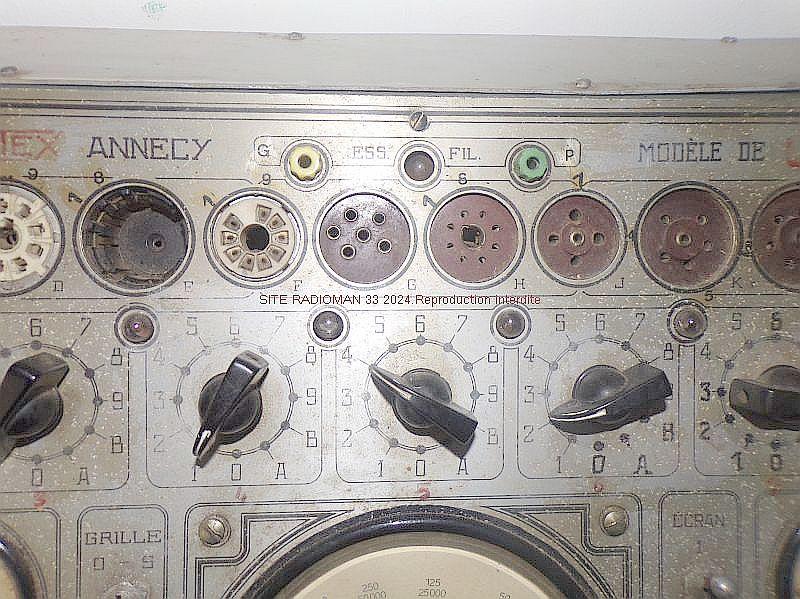

Commençons par la rangée de supports de tubes :

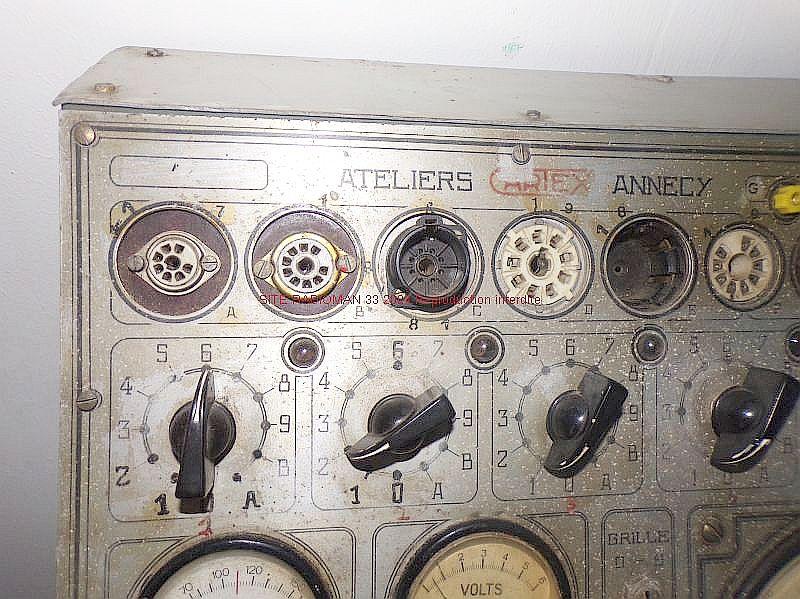

Il faut préciser qu'il a été entièrement recâblé par son ancien propriétaire qui a rajouté des supports récents comme on le voit sur la photo :

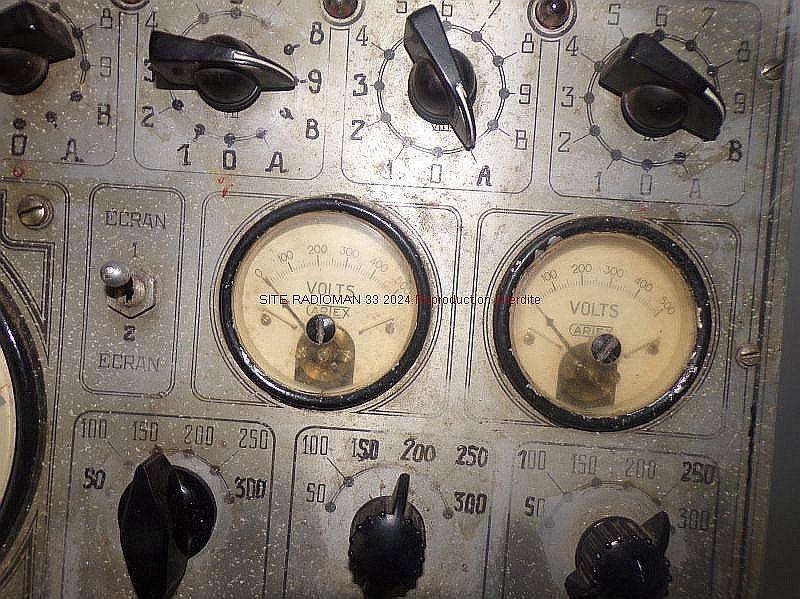

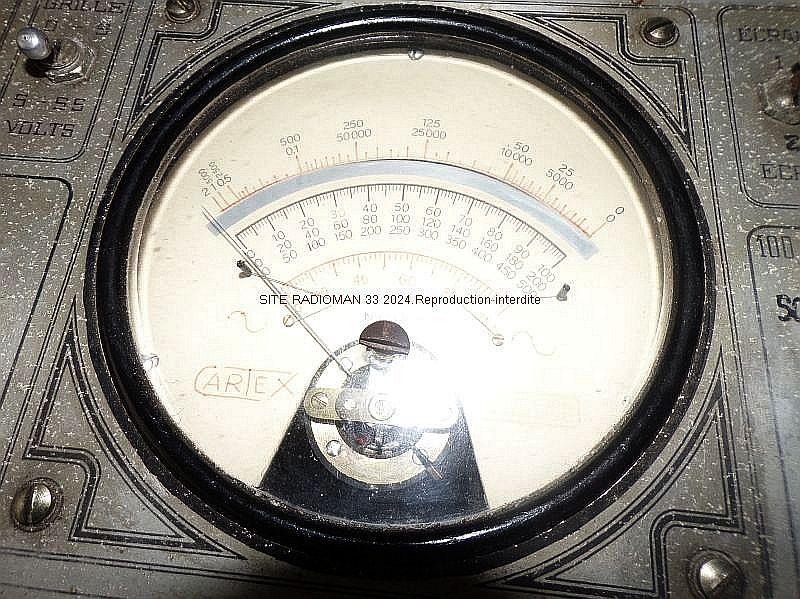

Voyons maintenant les galvanomètres :

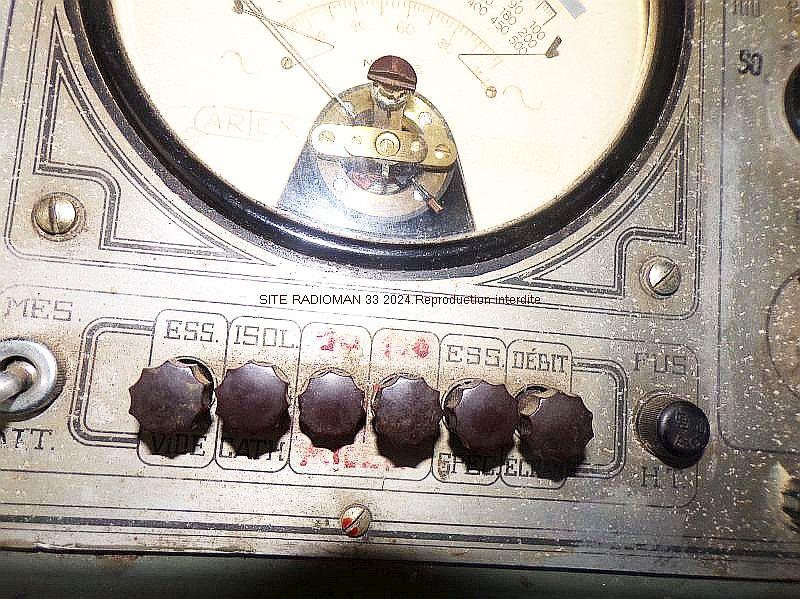

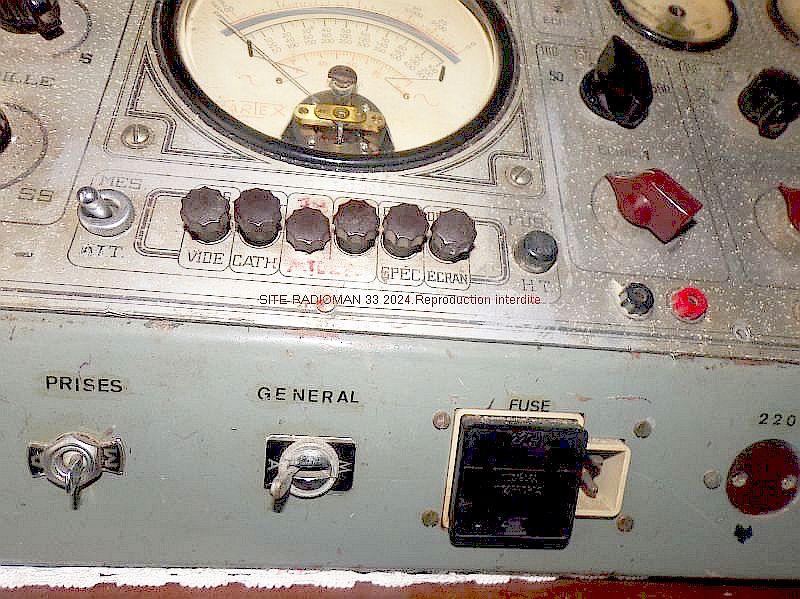

Au centre, sous le grand galvanomètre, il y a un clavier permettant les différents tests :

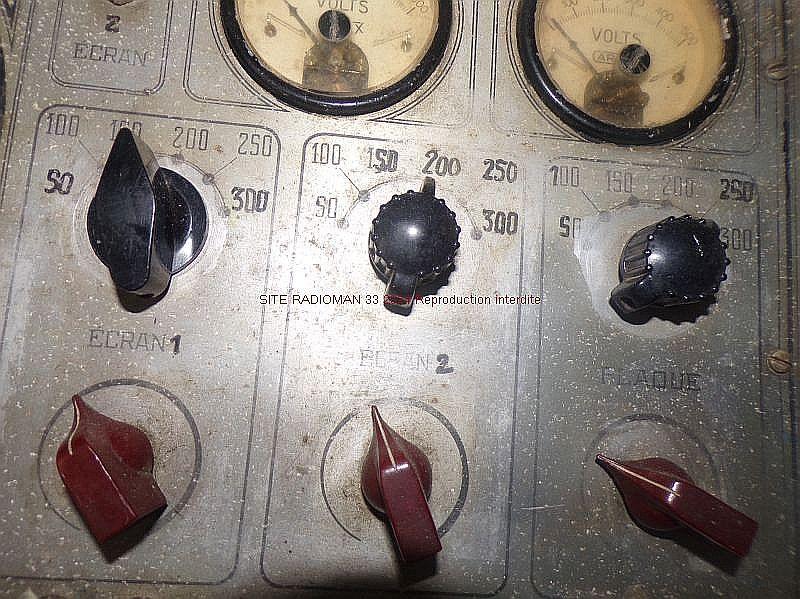

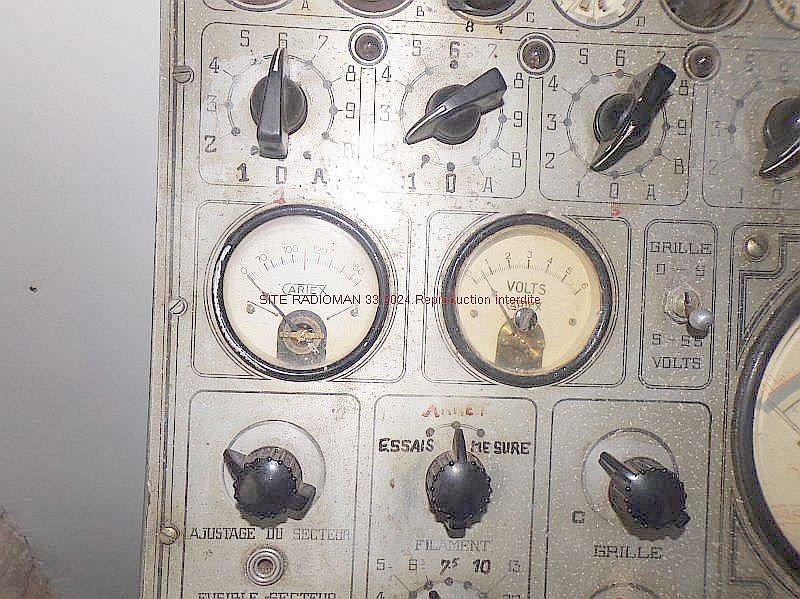

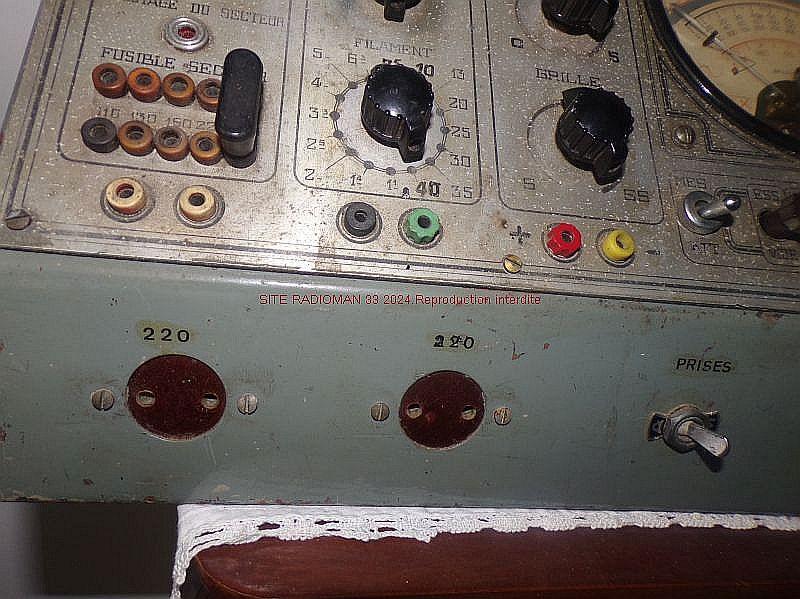

Ensuite les réglages de tensions et de chauffage pour les tubes en essai :

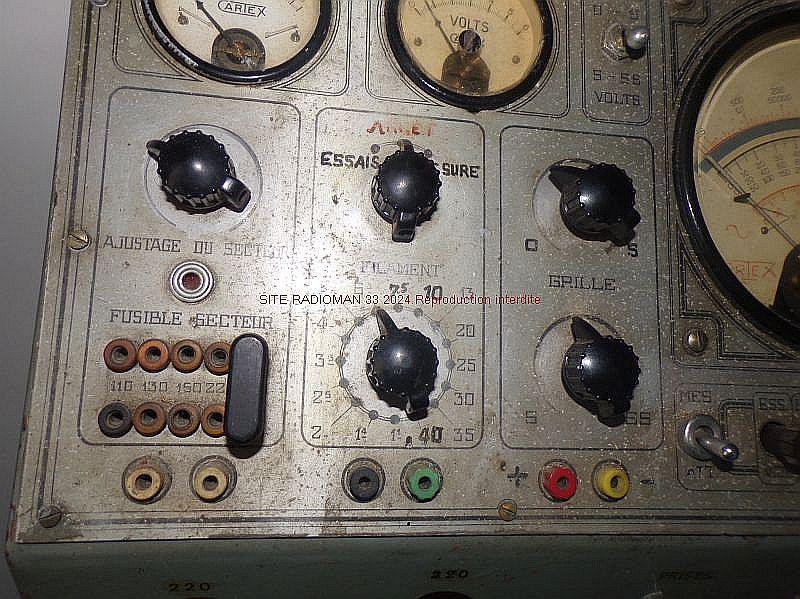

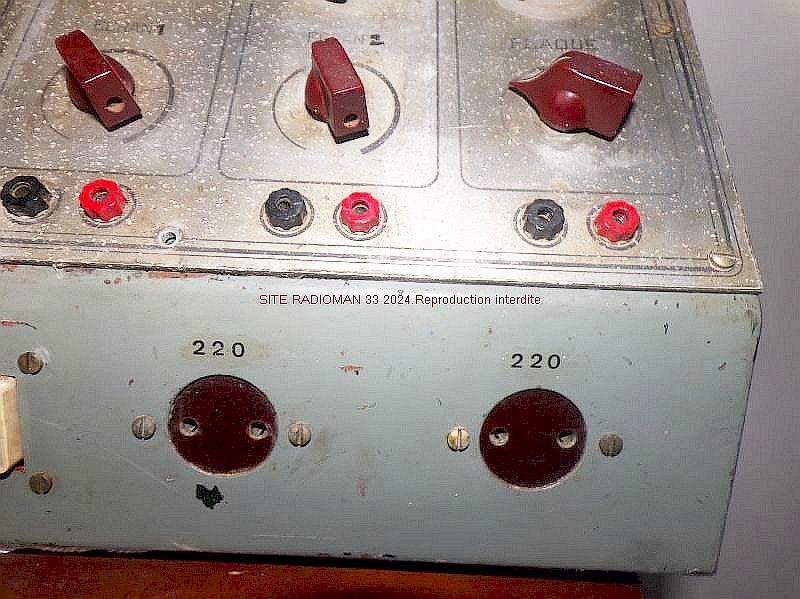

Enfin, dans le bandeau du bas différentes prises pour brancher appareils et accessoires :

Voilà, on a fait le tour de cette façade bien remplie !

2- L'intérieur de l'appareil :

On va démonter la plaque arrière (une dizaine de vis) pour accéder au câblage interne !

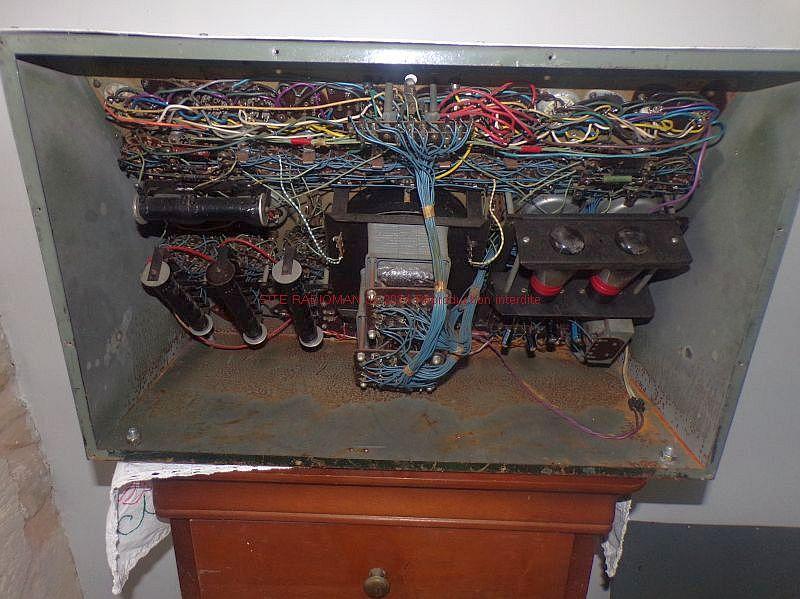

Le câblage est complexe et comme déjà dit, il a été entièrement refait !

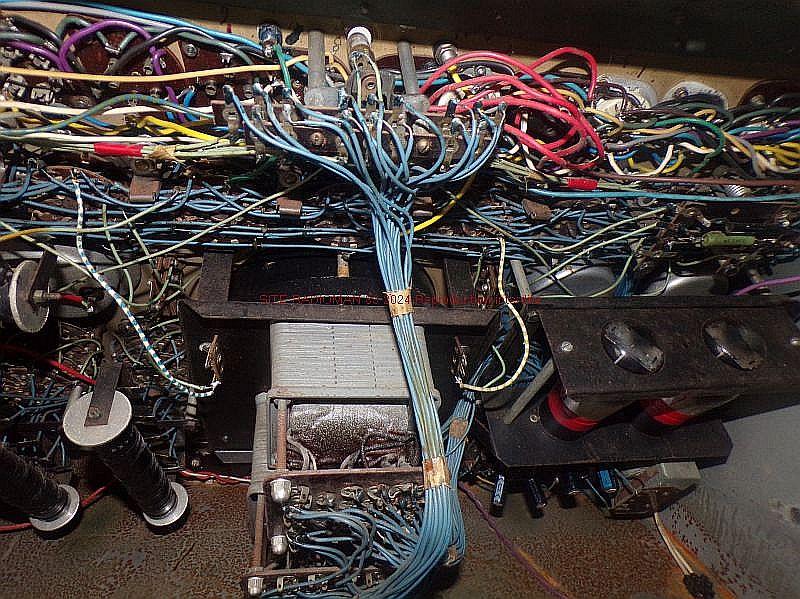

On voit au centre le transformateur d'alimentation,

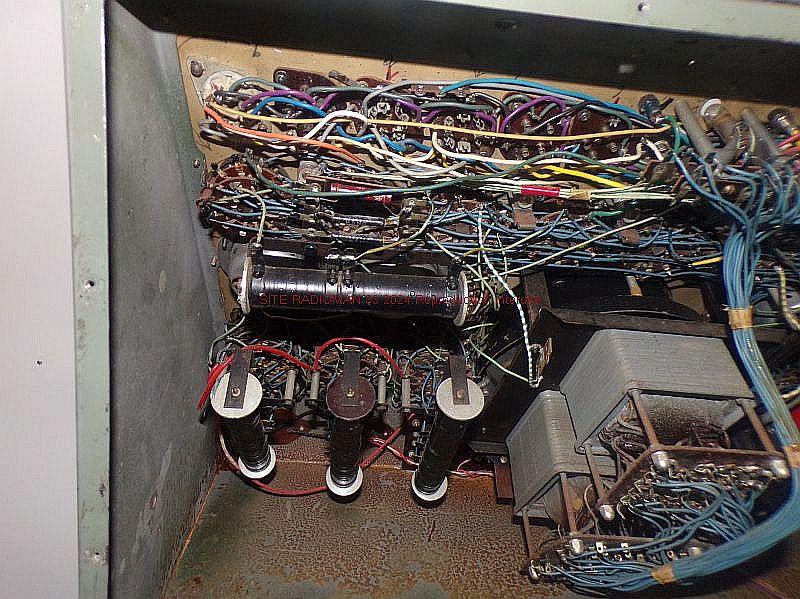

à gauche, de grosses résistances bobinées :

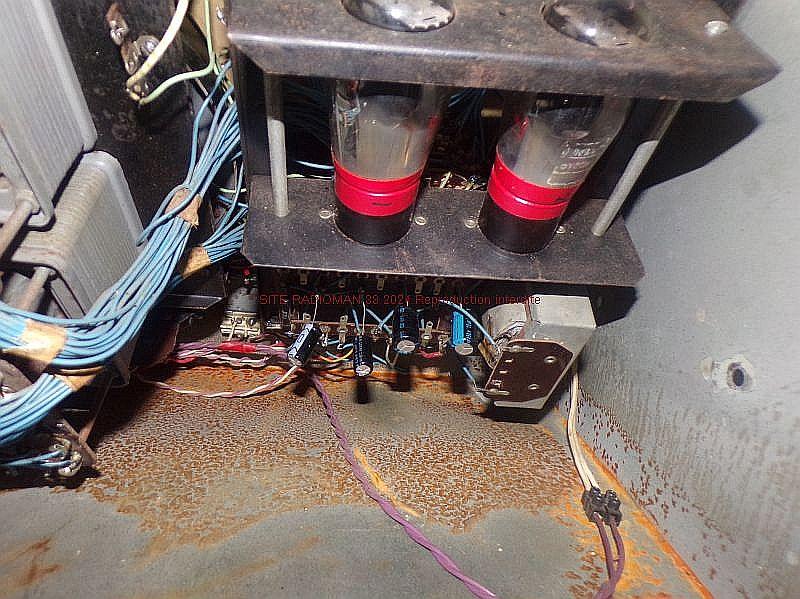

Et à droite les deux lampes redresseuses type 5Y3GB montées dans un étrier métal…

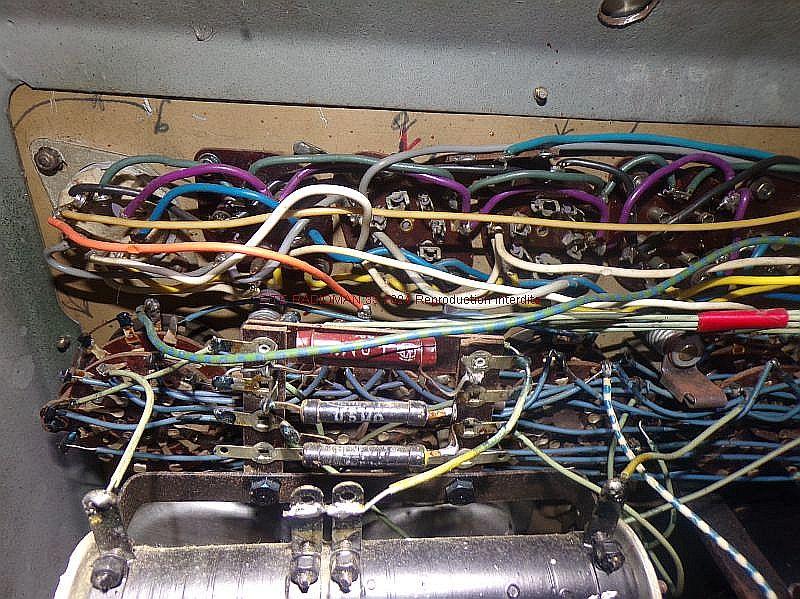

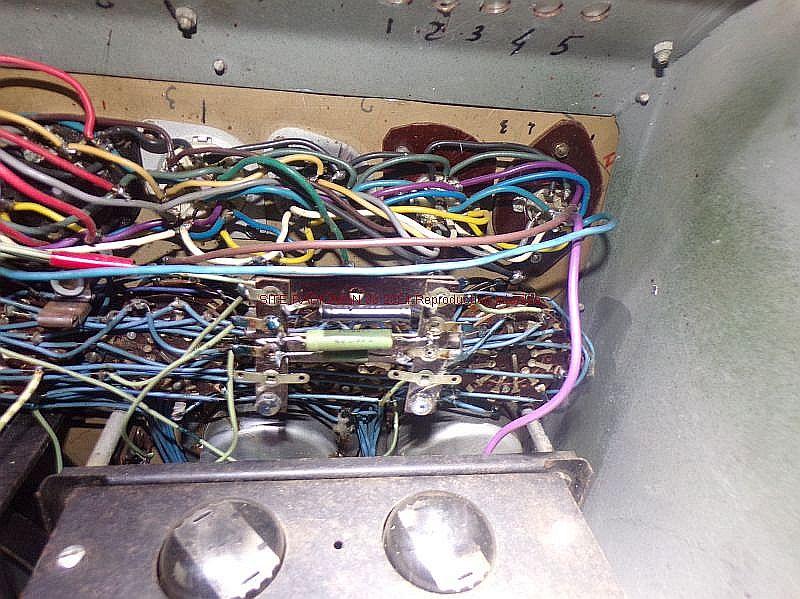

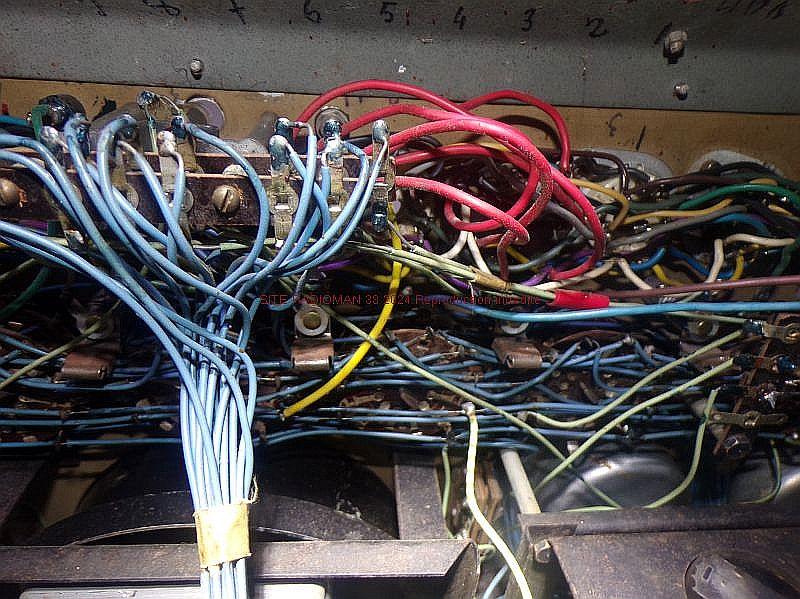

Dans la partie haute, le câblage des supports et des commutateurs reste assez complexe :

Je n'ai pas eu le temps de tester cet appareil, mais Luc a essayé quelques tubes et a vérifié le fonctionnement !

Vous trouverez le schéma et toute la documentation relative au fonctionnement de cet appareil sur sa fiche Doctsf ici :

Docs et schémas U60 Cartex
