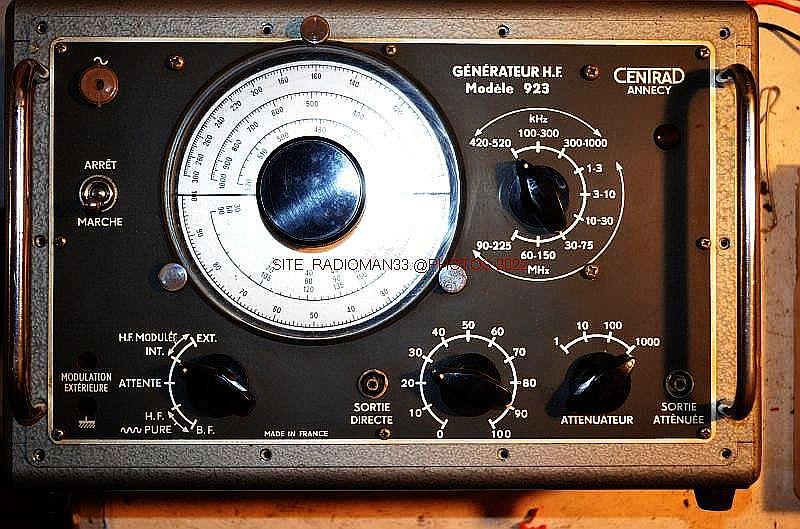

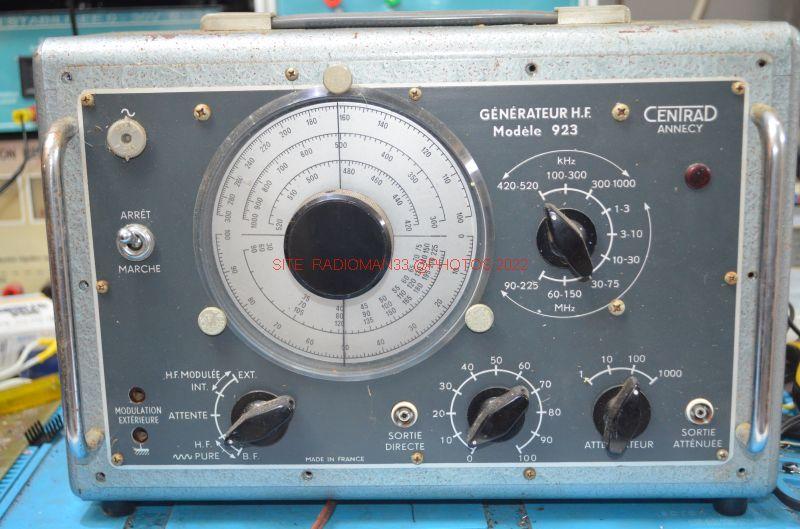

GENERATEUR H.F CENTRAD 923

J'ai ce générateur H.F à l'atelier depuis de nombreuses annéesAcheté à Cibot-radio lorsque je me suis installé à mon compte, il ne m'a jamais quitté!

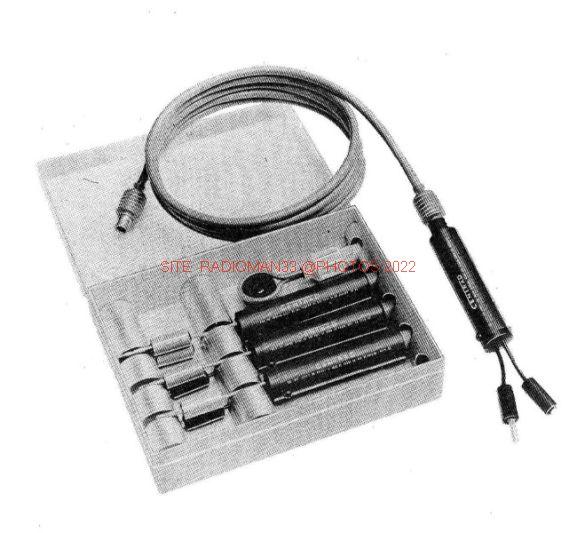

Très simple à utiliser sa précision est suffisante pour le dépanneur radio.Il est livré avec un jeu de sondes:

Elles feront l'objet d'un chapitre séparé.

Ce générateur est entièrement à tubes et sa conception date des années 60.

Voici une pub de la revue "le haut-parleur de 1967:

Et sa description dans la revue "radio constructeur de 1965Il était resté longtemps sans servir aussi avant de le rebrancher je lui ai fait une petite révision.

Pour l'ouvrir, de nombreuses vis en façade

Reste à le sortir du boitier!

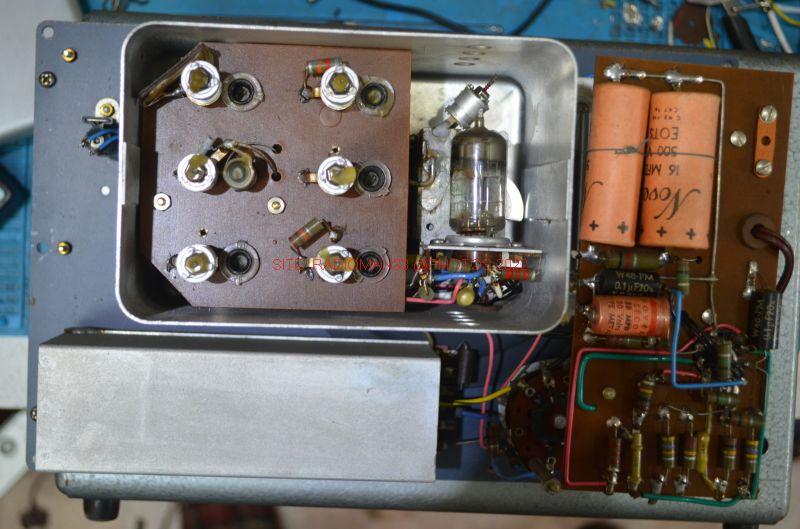

A l'intérieur tous les composants d'origine...

Je vais d'abord remplacer quelques condensateurs chimiques qui ont bien dépassé leur limite d'age.

Ensuite, contrôle des tubes au lampemetre et nettoyage des potentiomètres et des commutateurs.

On vérifiera ensuite l'étalonnage et les formes d'ondes à l'oscilloscope.

En premier, j'ai pris la doc service sur le site de DocTsf:

923 1 1 (5.47 Mo)

Ainsi que l'article de la revue "radio-dépanneur":

923 (615.43 Ko)

Avec tous ces documents on va se mettre au travail!

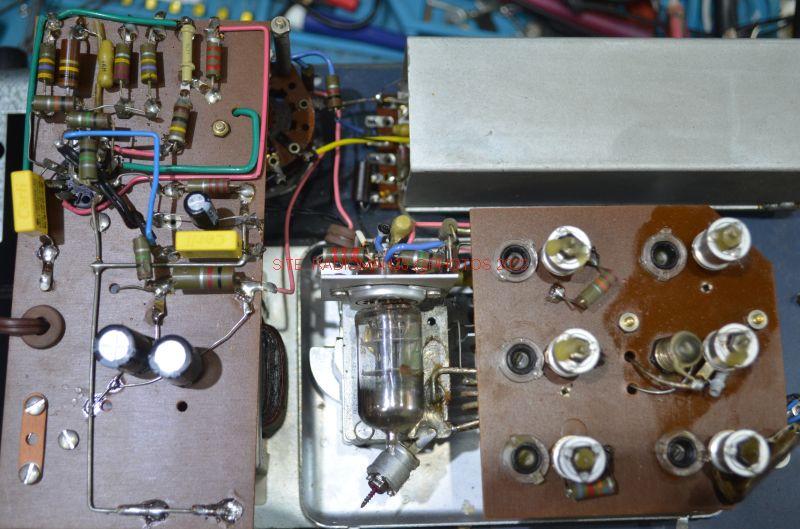

Les condensateurs chimiques ont été remplacés ainsi que deux condensateurs papier par des plaquettes céramique (jaunes).

Apres quelques tests le tube 6BQ7A s'est révélé bien faible: un tube neuf a pris la placeEt voilà le générateur a pris un coup de jeune!

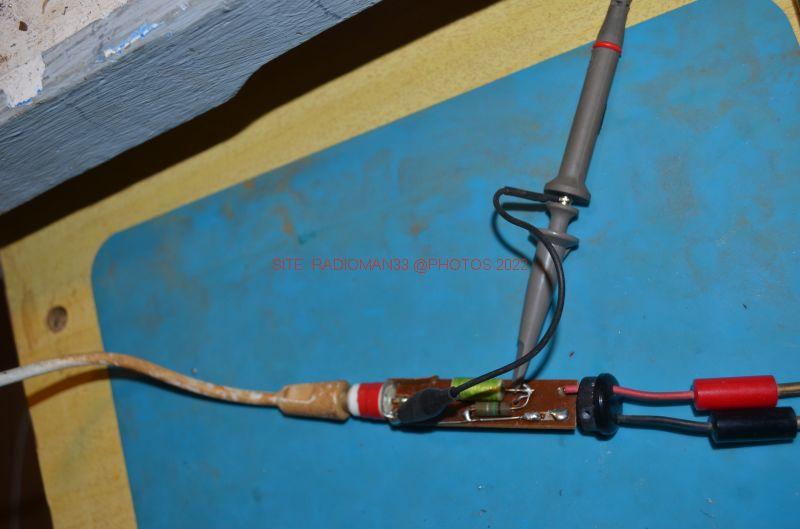

Je branche la sortie sur la sonde de l'oscillo:

Le générateur sur 455Khz:

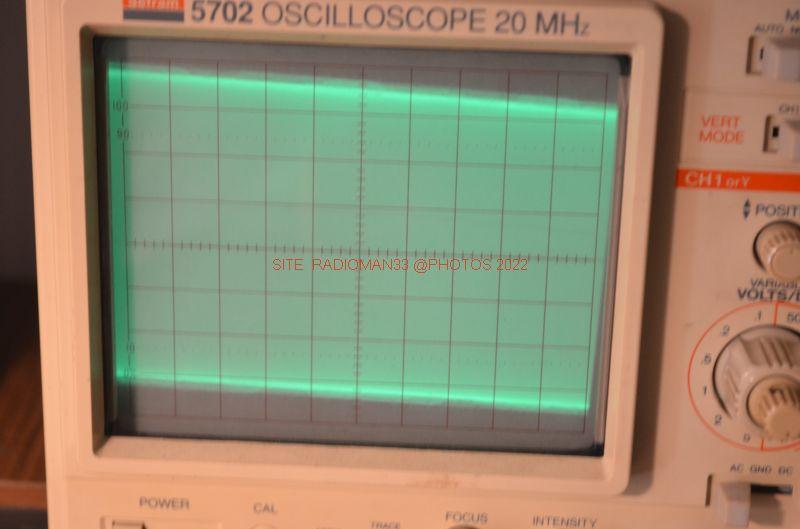

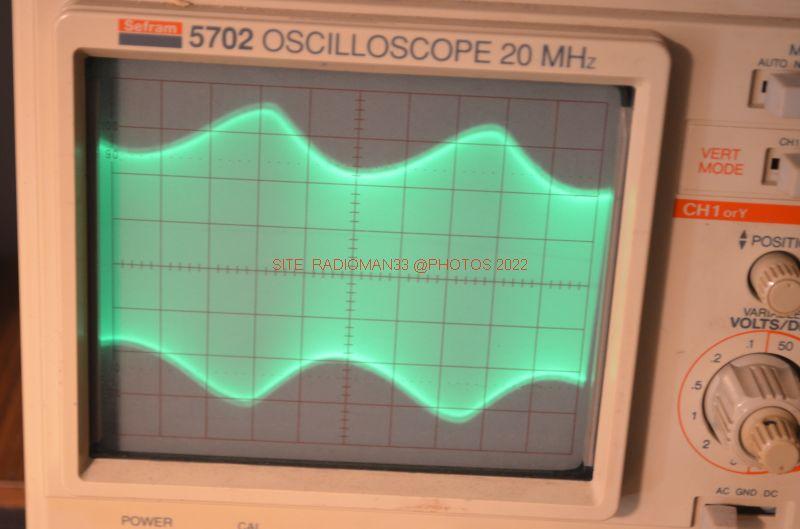

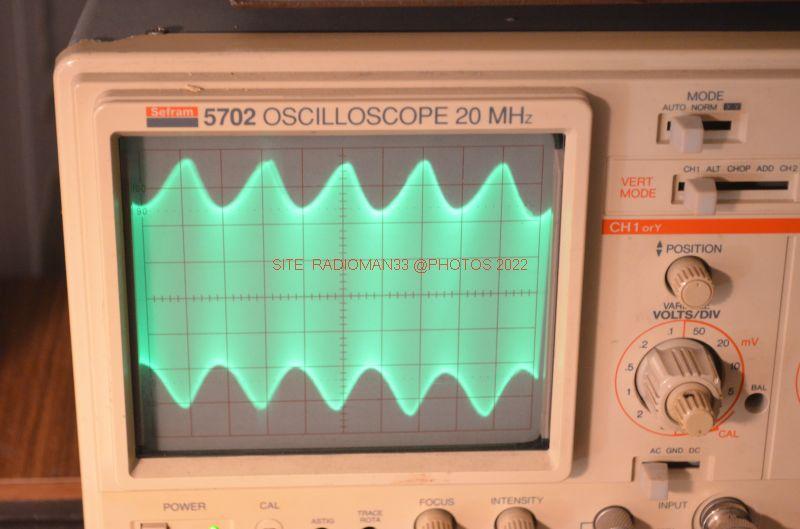

Porteuse purePorteuse modulée

Le taux de modulation est d'environ 30%

On monte en fréquence aux alentours de 15Mhz:

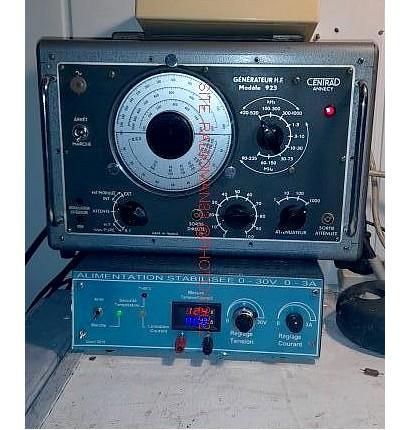

Le générateur fonctionne!

Dans une seconde partie on va s'interesser aux sondes de mesure...

A suivre
