Essais: Alimentation TOPWARD TPS4000D

Je vous présente aujourd'hui une alimentation de laboratoire :

TOPWARD TPS 4000D:

105 3025

La marque américaine "TOPWARD" est peu connue en France, mais elle diffuse toute une gamme de produits pour les labos d'électronique.

D9bb88b62e613587c957842d8c1157ef28838b34

Cette alimentation est un peu particulière, car dans le même boitier, on a trois alimentations :

Deux alimentations variables de 0 - 30v 5A  et une alimentation fixe de 5V 3A.

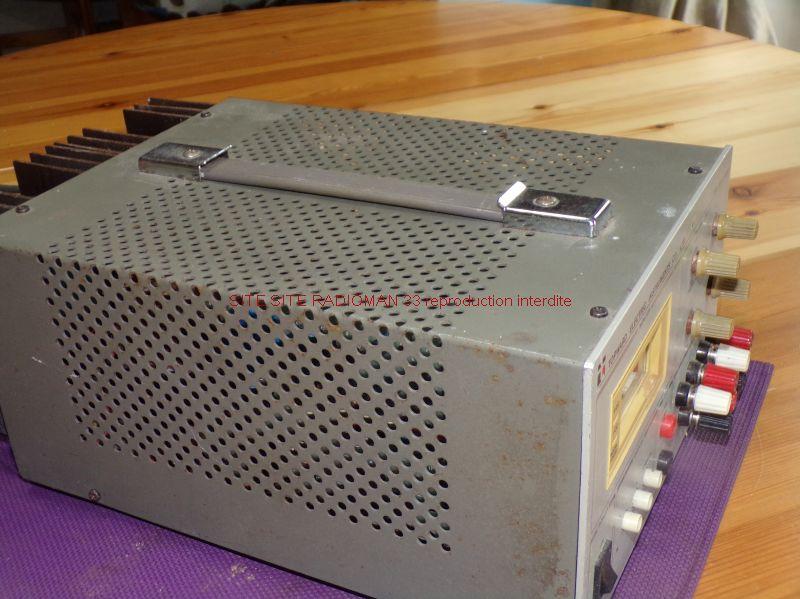

C'est une alimentation traditionnelle avec un gros transformateur d'alimentation , elle pèse un peu plus de 10Kg et l'ensemble est monté dans un boitier métallique avec une poignée de transport.

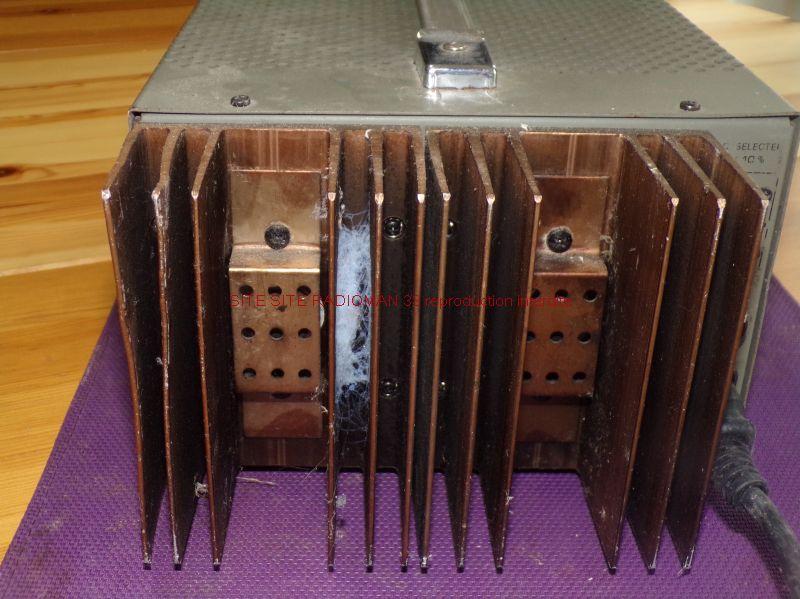

105 3029Un gros dissipateur à ailettes est vissé sur l'arrière:

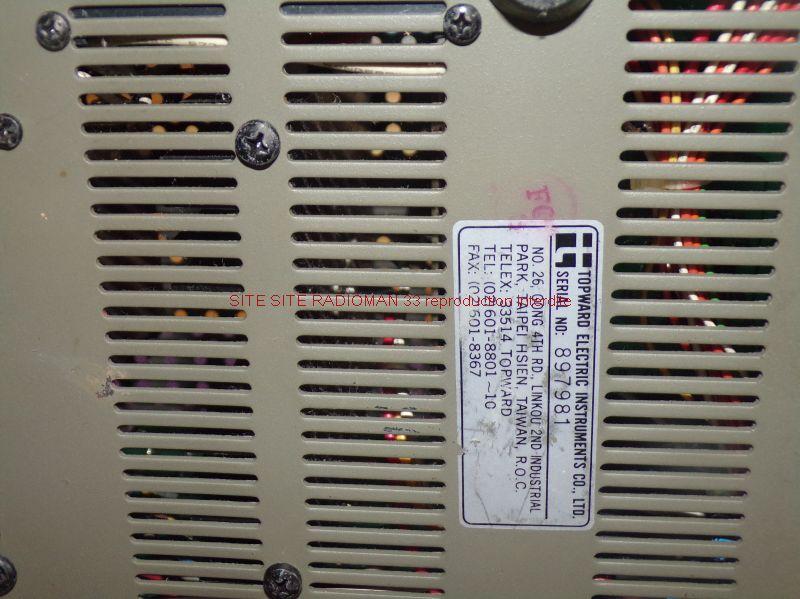

105 3034Et dessous l'étiquette d'identification :

105 3035

Voyons maintenant la face avant un peu plus en détails :

105 3026Facade2 1

1 - Interrupteur marche/arrêt.

2 - module de mesure LCD

3 - réglages tension de sortie  -V et +V

4 - réglages courant  -I et +I

5 - Bornier des prises de sorties

6 - prises pour mesures ext.

7 - choix fonctions du module LCD

8 - choix de mesure alim + ou -

9 - choix mode indépendant ou "tracking".

Le mode "tracking" est intéressant pour tous ceux qui travaillent sur des montages avec une alimentation symétrique car il permet de jumeler les deux alimentations variables !

L'une fournira la tension positive et l'autre l'alimentation négative.

le réglage de la tension se fera par un seul bouton +V.,

le jumelage se faisant par la mise en place d'un cavalier : voir position "connect for tracking".

À gauche du bornier, on a la sortie à tension fixe 5 V 3A on notera la présence du voyant "overload" qui indique un courant trop important.

Voici le schéma de l'alimentation extrait de la notice technique :

Schema 10

Et voici la notice de service:

Topward tps2000d tps4000d series digital dc power supply smTopward tps2000d tps4000d series digital dc power supply sm (3.22 Mo)



Par curiosité j'ai ouvert le boitier métallique :

105 3037105 3038105 3040105 3043Ces quelques vues internes montrent le sérieux de la fabrication !



Enfin, j'ai fait quelques essais pour en vérifier le fonctionnement :

Le résultat en vidéo =>

105 3050

Une précision : on peut utiliser le module de mesure LCD pour des mesures extérieures calibre 0 - 200 V dC.

En conclusion :

Cette alimentation de construction robuste aura sa place dans tout labo d'électronique.

On peut seulement lui reprocher que l'on n'ait qu'un seul afficheur pour visualiser la tension et le courant.

Mais avec un peu d'habitude…
