DEPANNAGE OSCILLO COGEKIT OS9

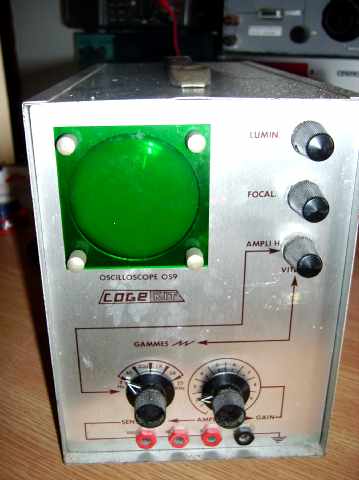

On m'a donné ce petit oscilloscope COGEKIT OS9

"De toute façon, il est en panne, je n'en ferais rien !" m'a dit le généreux donateur !imgp5796.jpg

Arrivé à la maison, je le branche sur mon alimentation 110/220 V et je constate une consommation assez élevée, une trace bizarre sur l'écran et POUF !

Un condensateur chimique qui s'envoie en l'air.

On démonte la bête, à ce sujet, il faut savoir qu'il faut enlever :

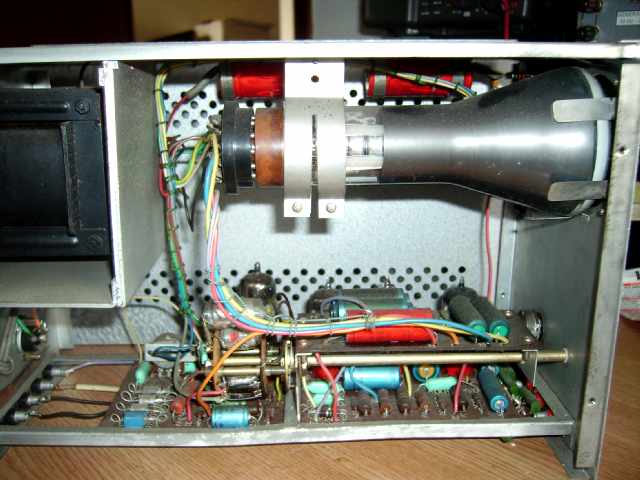

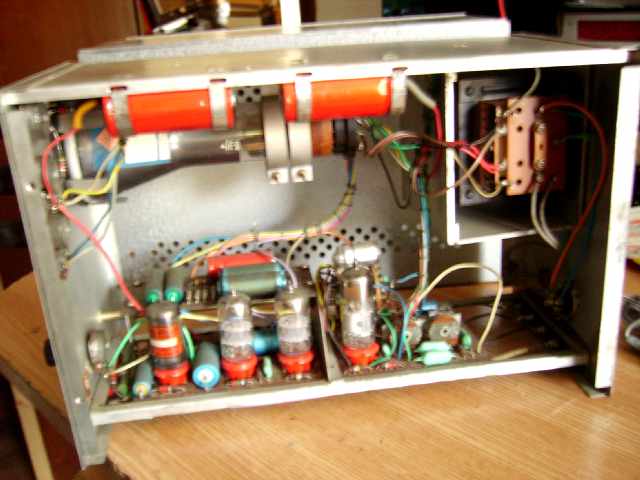

les quatre vis latérales, les deux vis de la poignée et les 4 pieds en caoutchouc : sinon ça ne sort pas du boitier.imgp5799.jpgimgp5803.jpg L'appareil est entièrement à lampes :

Tube d'oscillo: DG7-32

EF80

6BQ7A  x 2

ECF80

Je n'ai pas le schéma, mais on va essayer de le faire fonctionner quand même !

Je remplace d'abord tous les chimiques douteux :

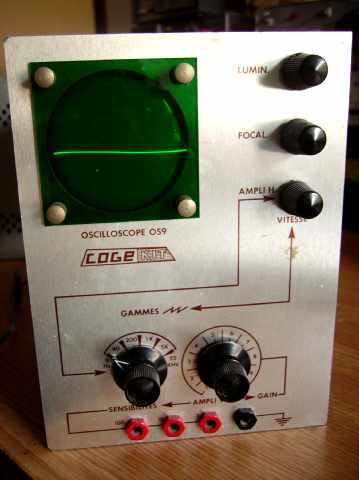

Les 2 gros de l'alim + 4 petits chimiques sur le circuit imprimé : je rebranche la trace apparait :
imgp5804.jpg Par contre l'amplificateur d'entrée ne fonctionne pas.

Après quelques mesures, je constate qu'une résistance de 10Kohms qui alimente la lampe ECF80 est coupée :

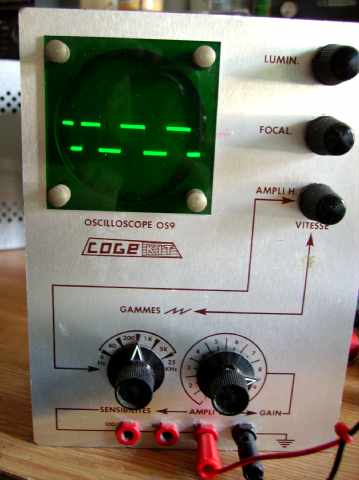

Je la change, et j'ai enfin un signal :

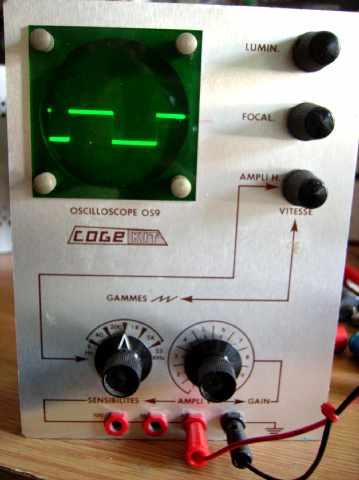

imgp5806.jpg Je remplace la lampe ECF80 par une neuve et la sensibilité d'entrée augmente considérablement :
imgp5808.jpgJ'ai quelques instabilités dans la trace aussi, je donne un bon coup de produit KF dans tous les commutateurs et potentiomètres.

L'appareil fonctionne correctement, la synchro "accroche" bien.

Bon ce n'est pas du haut de gamme, mais pour quelques mesures BF ça peut suffire !

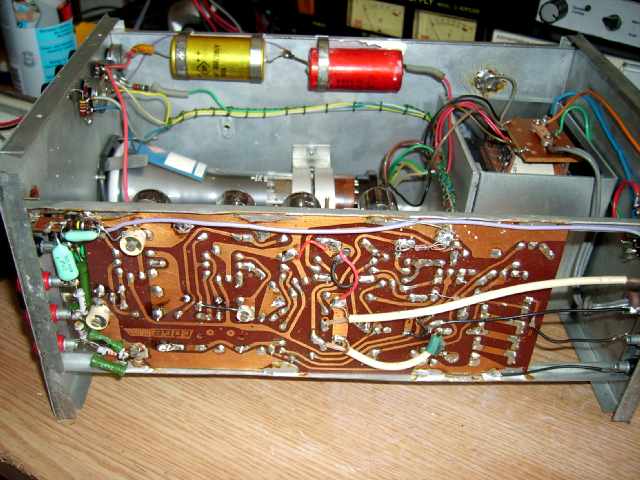

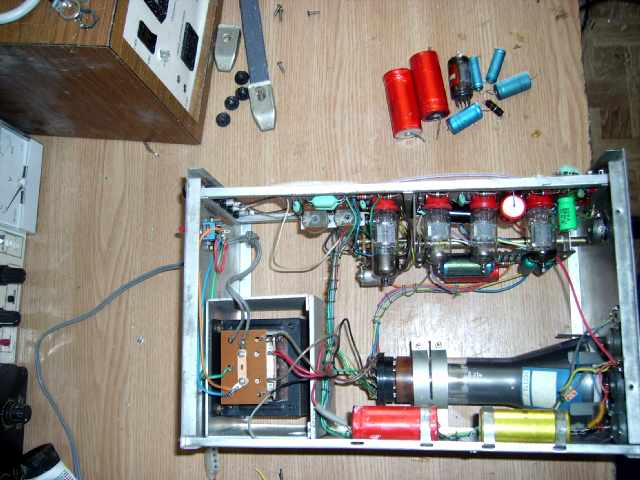

Une photo du circuit imprimé :imgp5815.jpgVoila le châssis réparé avec toutes les pièces changées:imgp5811.jpgJ'avais remarqué que l'appareil ne comporte pas d'interrupteur secteur.

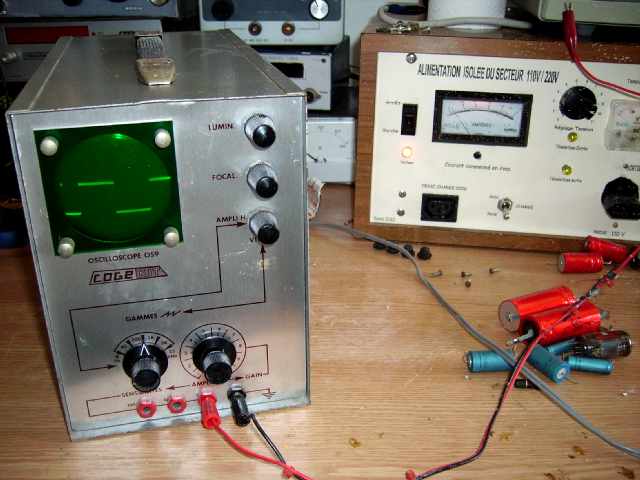

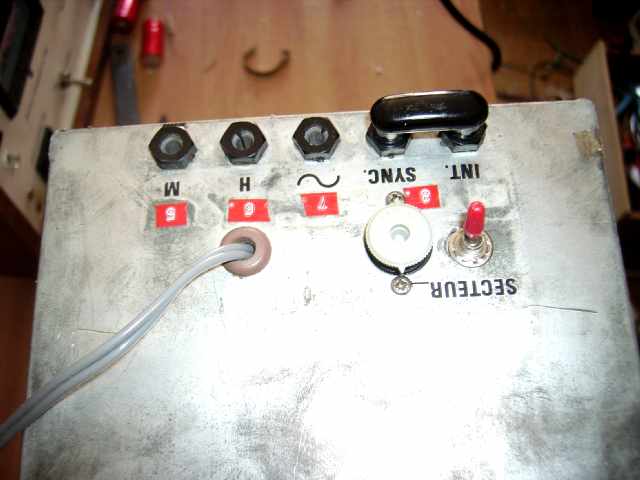

Au départ, je voulais en rajouter un en façade et finalement j'ai choisi l'option "discrétion" et j'ai percé un trou à l'arrière à coté du répartiteur de tension et j'y ai casé un petit inter M/A.imgp5812.jpgOn remonte le châssis dans son coffret métallique : il est mignon ce petit oscilloscope et peux encore rendre service!imgp5816.jpg Après avoir changé tous les condensateurs, on voit que sur l'alimentation 220 V la consommation est très faible !

Après quelques heures de fonctionnement, je me suis aperçu que les deux condensateurs que j'avais remplacés chauffaient un peu???

Je mesure la tension aux bornes 355 volts alors que la tension d'isolement est de 350 volts.

En plus j'alimente l'oscillo en 220 V pile !

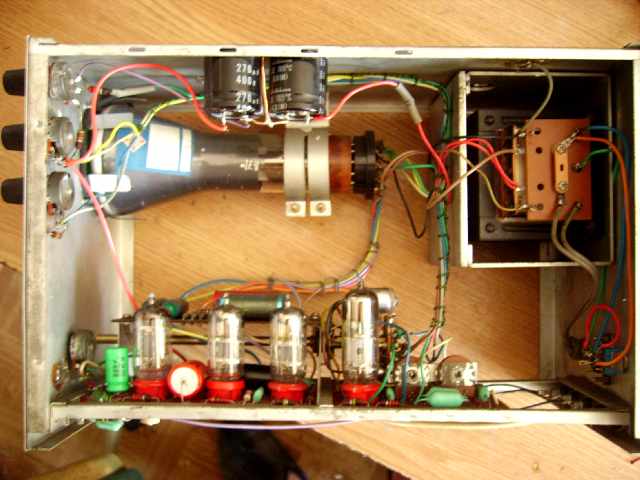

J'ai donc remplacé ces condensateurs par deux de 270 µF 400 V (pris sur une alim à découpage)...

Maintenant c'est Ok ça chauffe plus!

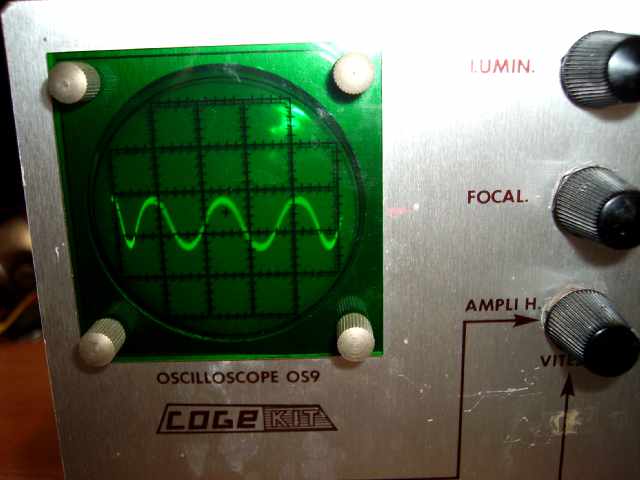

Et la trace a gagné en stabilitéimgp5820.jpgQuitte à améliorer encore, j'ai imprimé sur un film transparent le dessin d'un réticule d'écran d'oscilloscope, et je l'ai collé derrière le plexi vert:

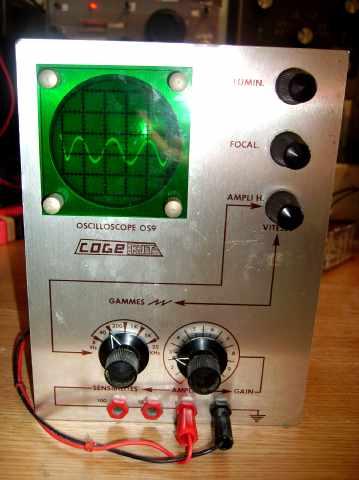

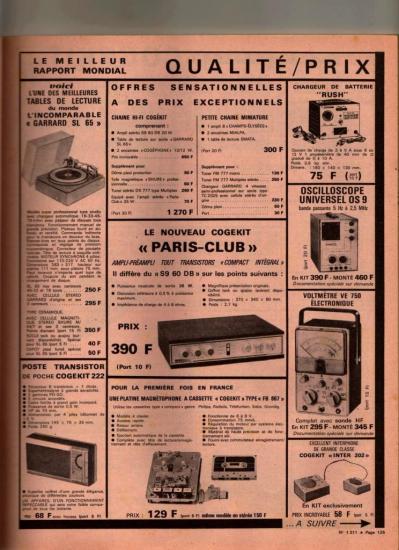

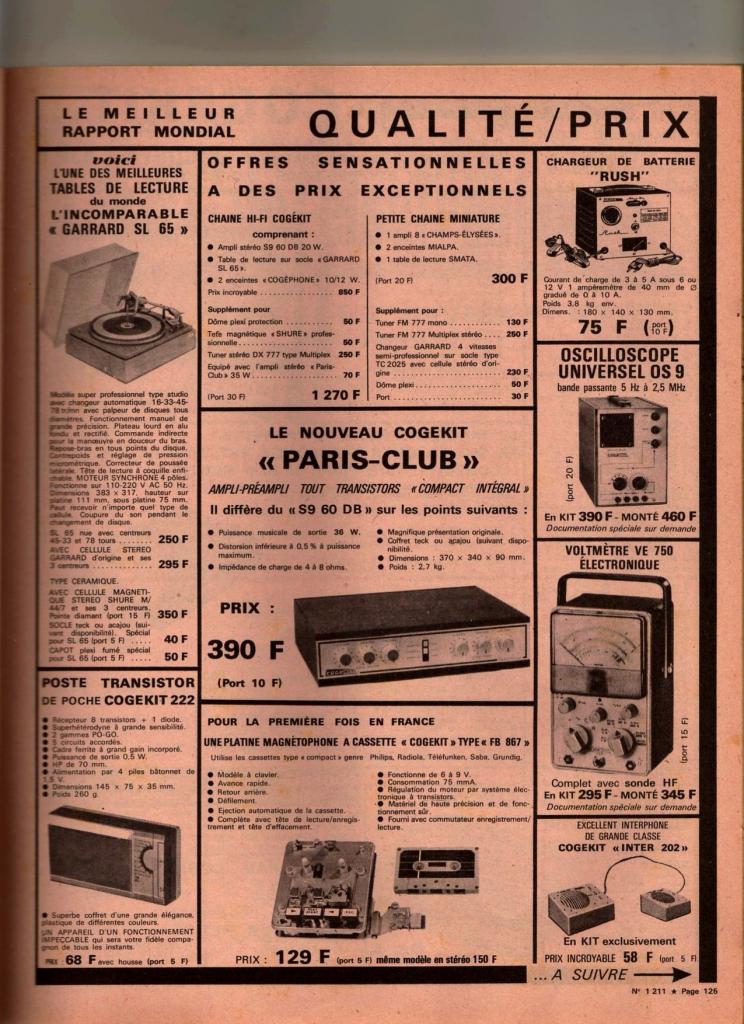

imgp5829.jpgLe résultat final fait très "PRO"...!imgp5827.jpgJ'ai retrouvé la trace de cet appareil dans la publicité "COGEKIT" qui paraissait régulièrement dans la revue "LE HAUT-PARLEUR".

Celle-ci date de mai 1969 :


Encore un appareil de sauvé du gaspillage, il est reparti pour de nombreuses années !



Cet appareil a trouvé preneur, et il fait désormais le bonheur d'un amateur du sud de la France !
