DEPANNAGE ANTENNE CELARD CAPTE

Les antennes amplifiées CELARD ...

On en a déjà parlé :

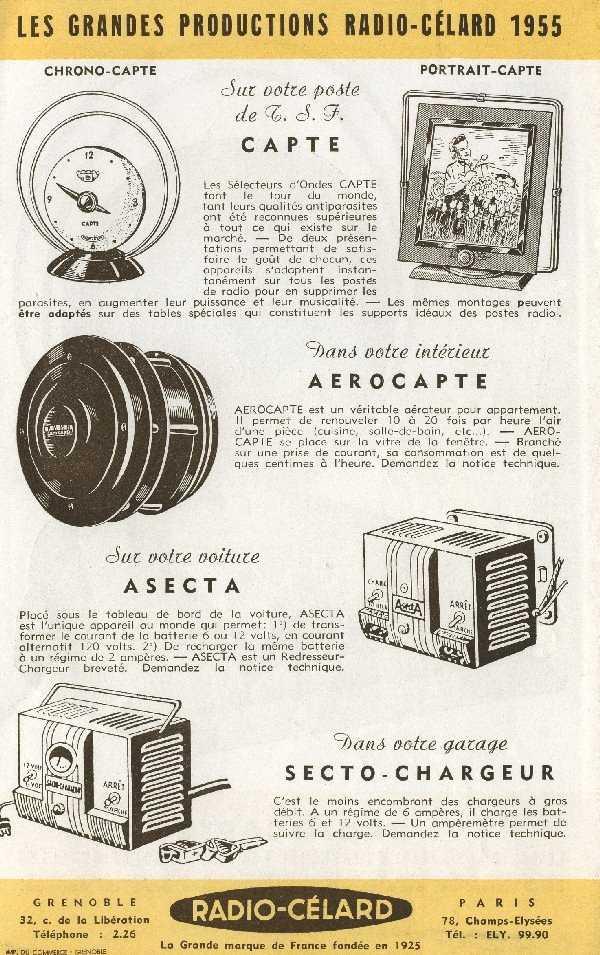

Cette société française en a fabriqué toute une gamme dans les années 50-60:Celle qui va nous interesser est le modèle "CAPTE"

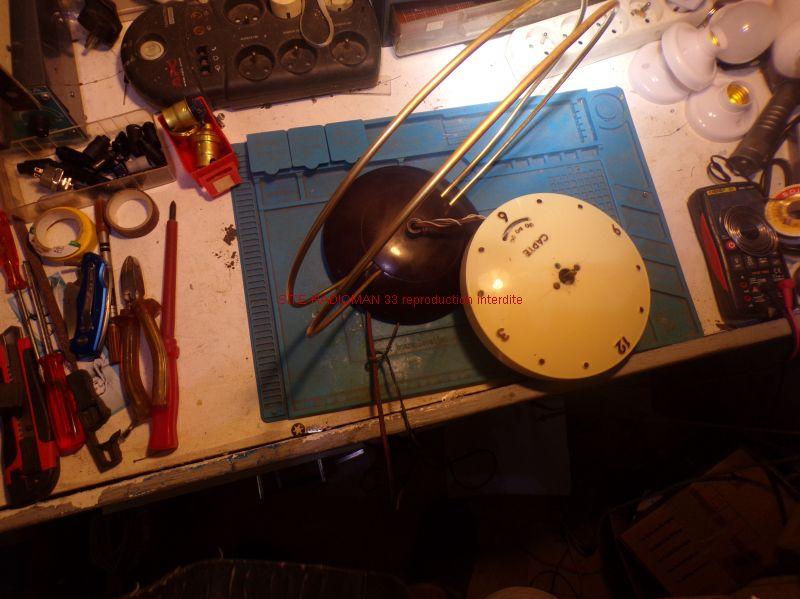

Et justement, m'a fait cadeau de cette antenne en pièces détachées:

Les brins sont tordus, il manque le bouton central et le boitier central est défait de son socleJ'ai cru au départ que le support était cassé ?

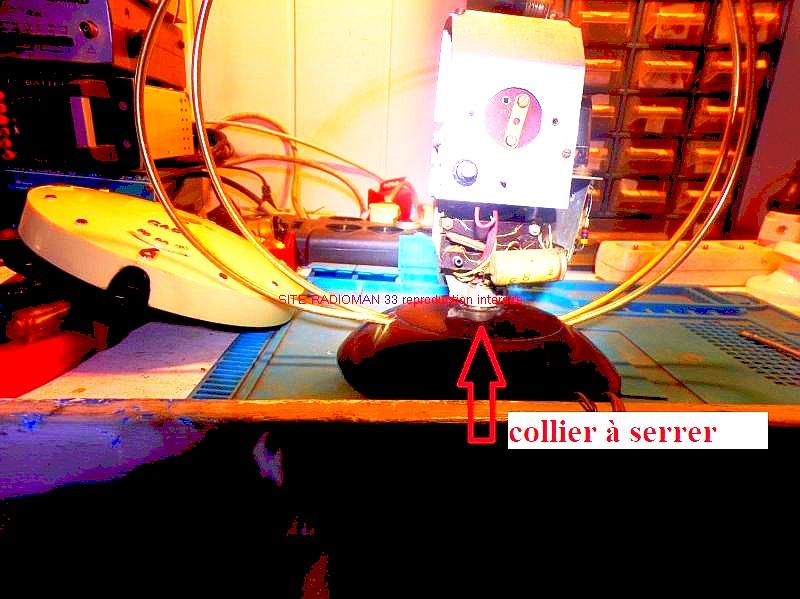

En regardant de plus près il est simplement déboîté de son support et il suffit de resserer un collier:

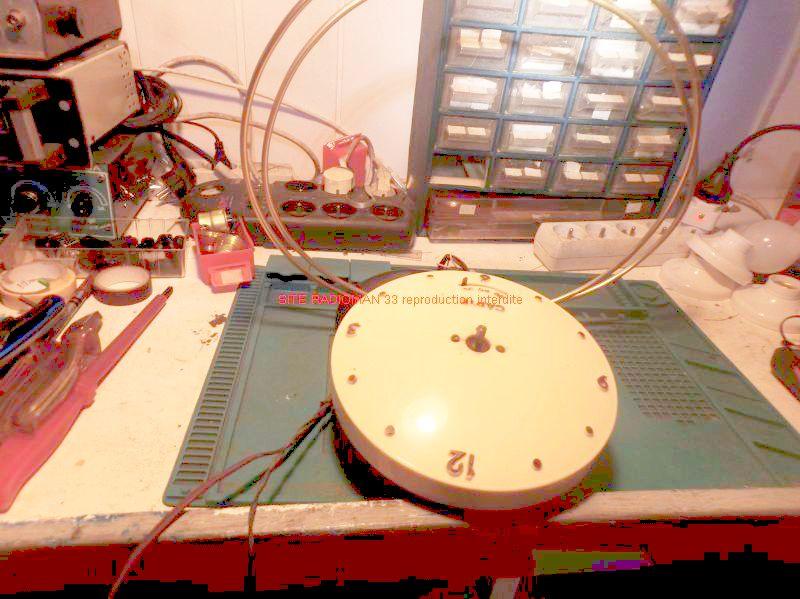

Une fois remontée sur le support elle présente mieux!

Certaines antennes étaient alimentées par le poste mais celle-ci possède son alimentation secteur incorporé.

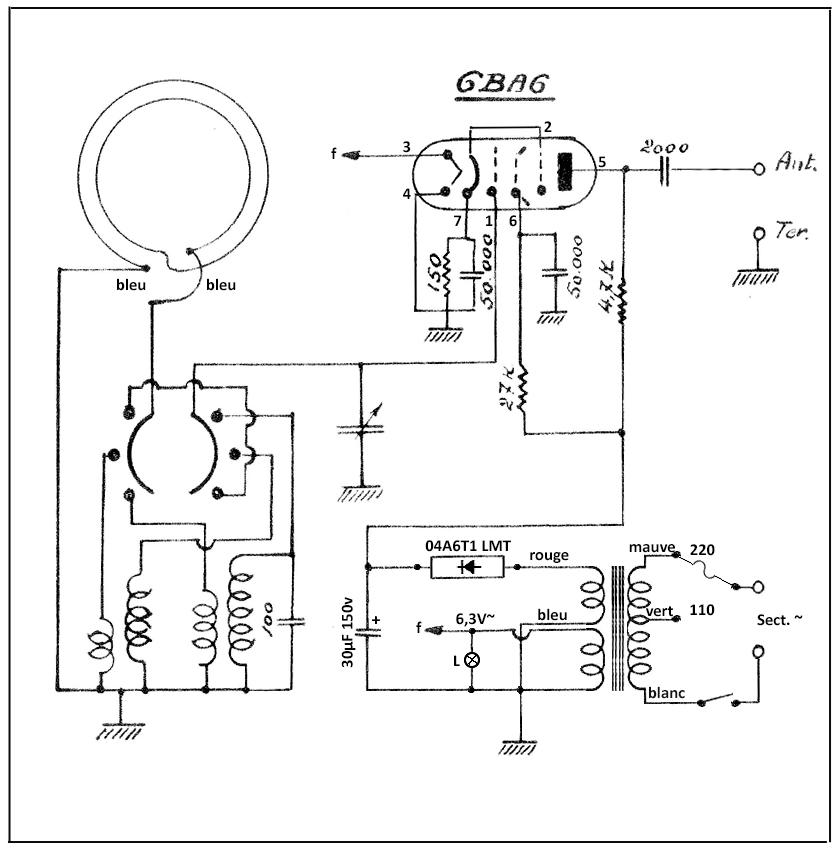

En voici le schéma:

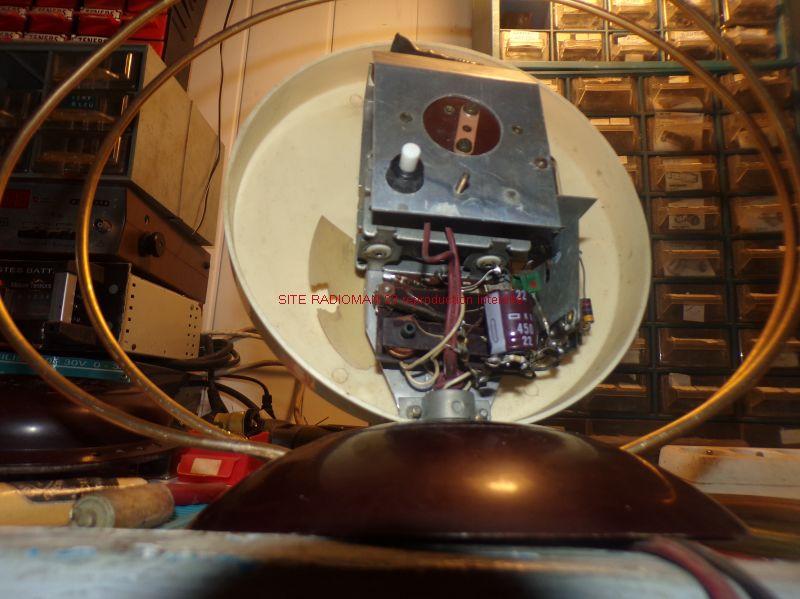

Le tout est monté dans le boitier central:A l'arrière on voit le répartiteur de tension et le bouton M/A

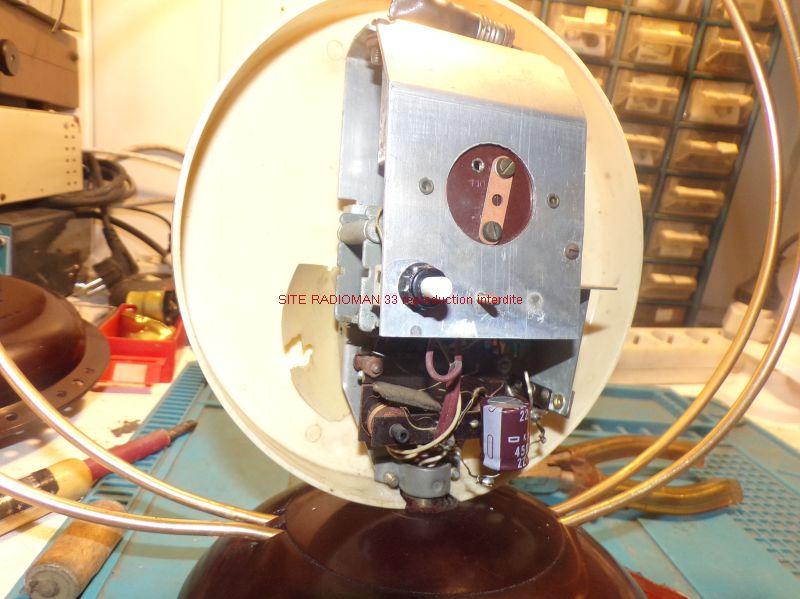

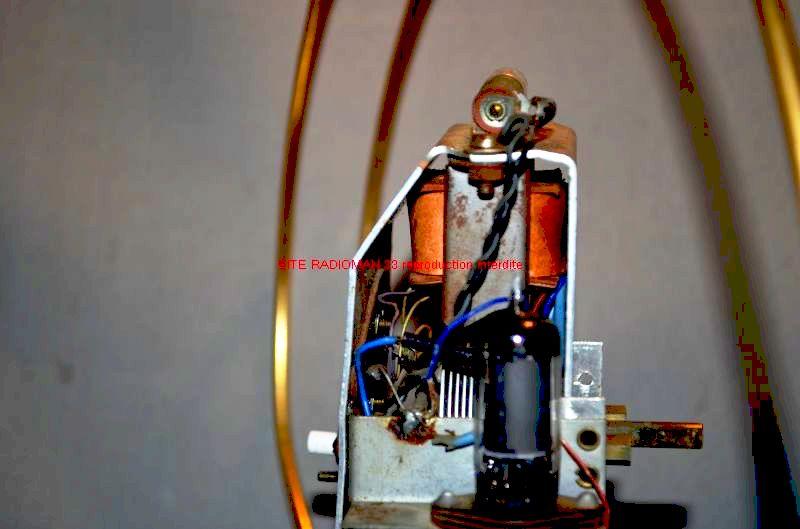

Dans la partie basse il y a le condensateur chimique de 22µF 480 v que j'ai remplaçéLa partie amplification avec la lampe 6BA6:

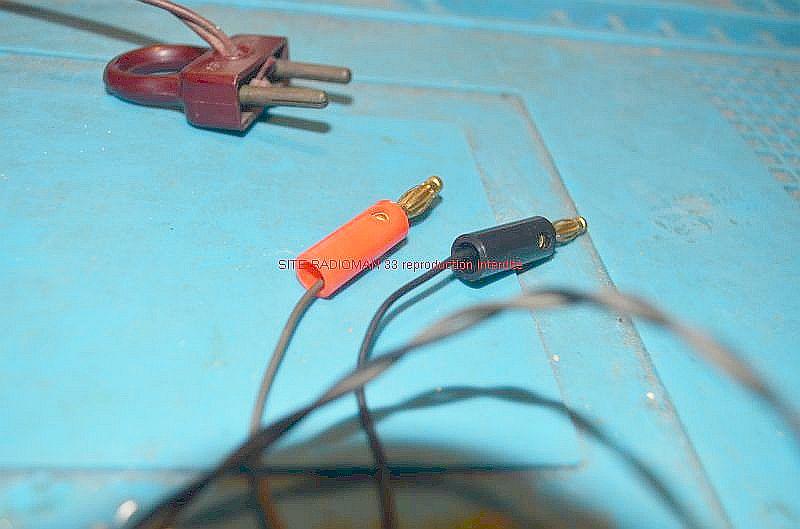

J'ai ensuite remplaçé les fiches bananes sur le cordon:

Et voilà on est pret a brancher!

Ah non j'oubliais : il manque le bouton central :

Un gros bouton et deux morceaux de carton noir font faire l'affaire!

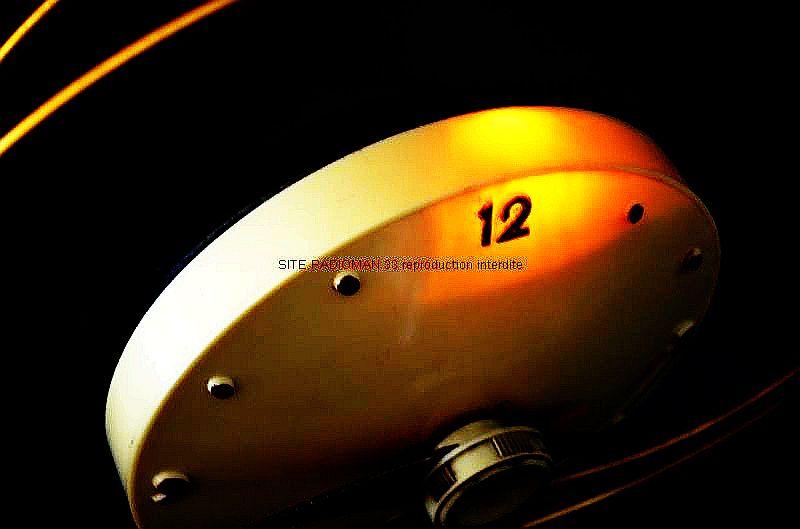

J'ai controlé le fonctionnement tout a l'air OK la lampe positionnée en haut signale la mise sous tension :

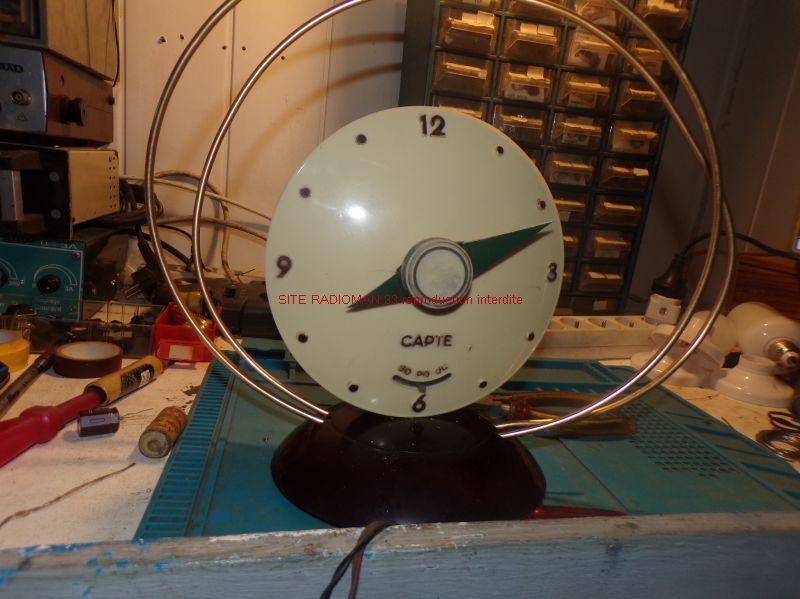

Et voilà une antenne qui fonctionne à nouveau !
