Depannage Alimentation HT "SEBIA"

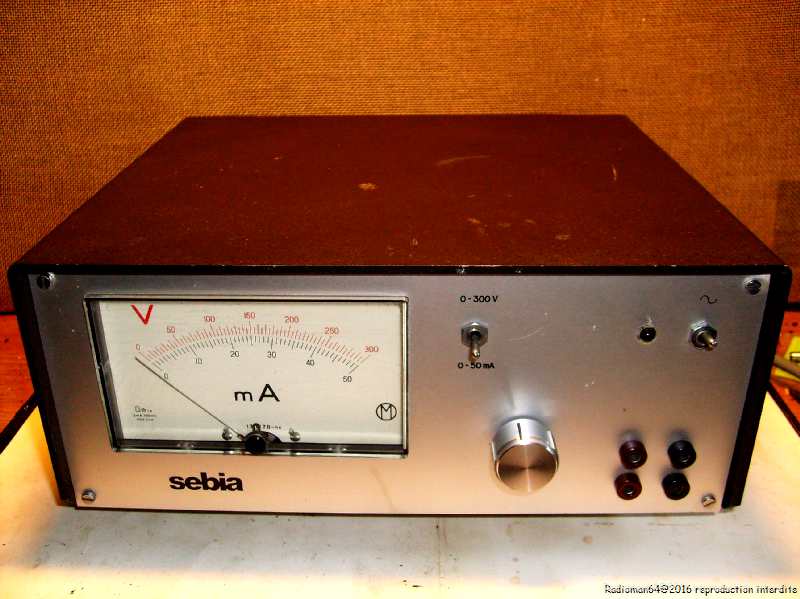

Trouvée récemment à Emmaüs par un ami, cette alimentation haute tension de marque "SEBIA" :

Elle est montée dans un beau coffret métallique, très solide : le couvercle fait 3mm d'épaisseur !

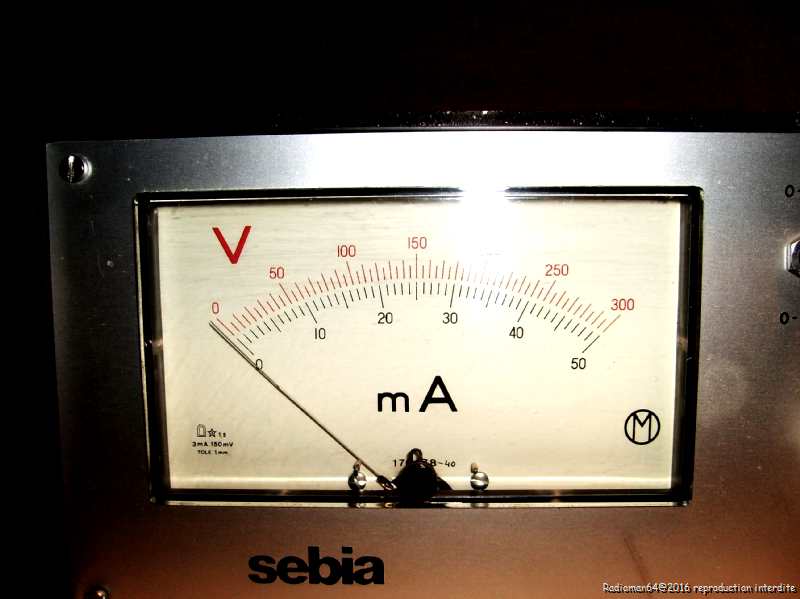

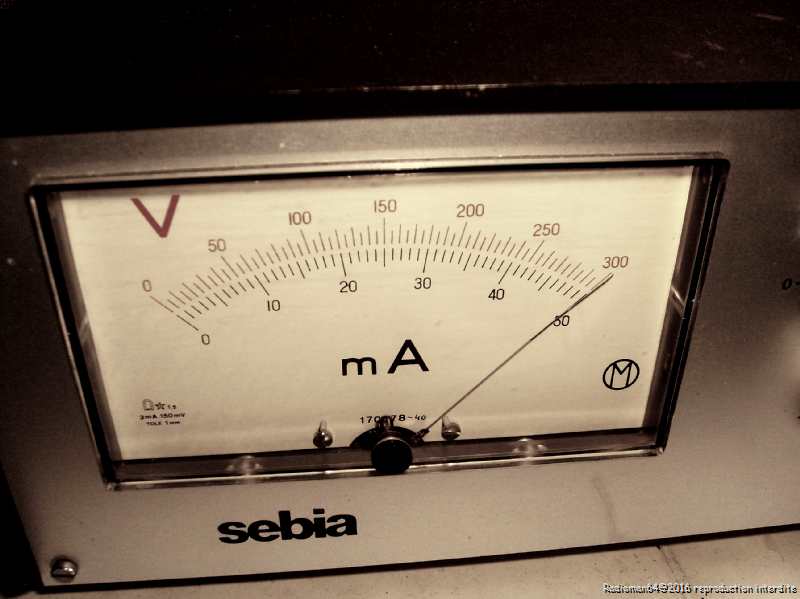

Façade en alu brossé avec sur le devant un grand galvanomètre gradué en volts et milliampères.

D'après ses caractéristiques, elle délivre une tension variable de 0 à 300 volts sous un courant maxi de 50 mA:

Les commandes sont réduites au minimum :

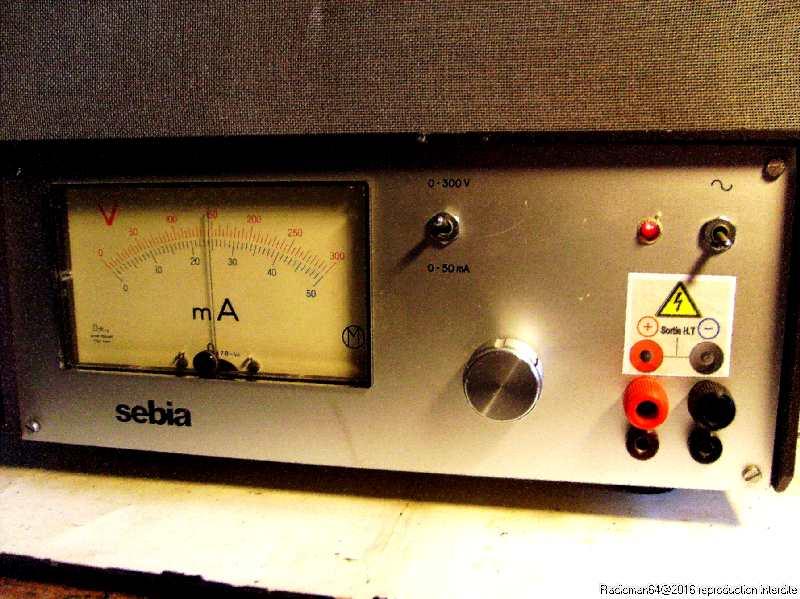

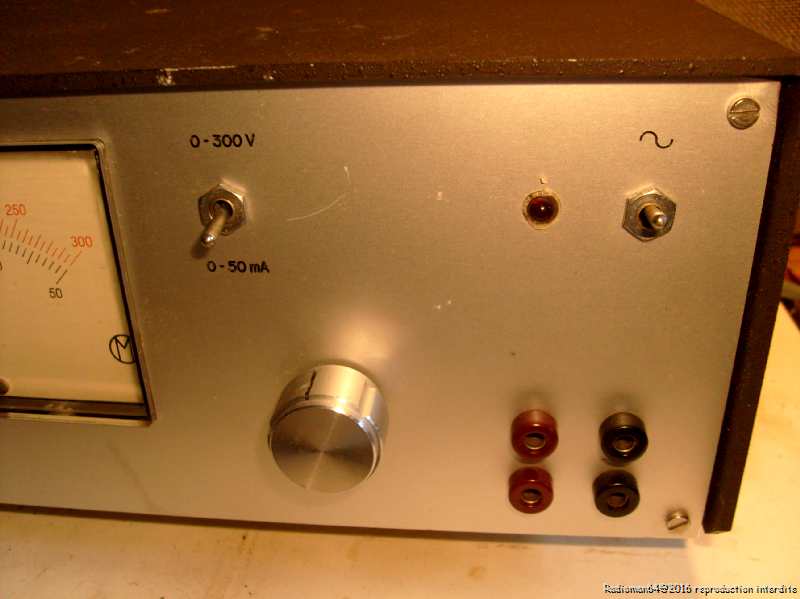

Un interrupteur marche/arrêt avec un voyant LED, un gros bouton de réglage, un petit inverseur volt/mA, et quatre douilles "banane" de sortie qui sont juste repérées par les couleurs.

J'ai cru au début à un montage amateur, mais les composants employés et le montage fait plutôt penser à une petite série d'appareils de laboratoire :

Une recherche sur le net me l'a confirmé :

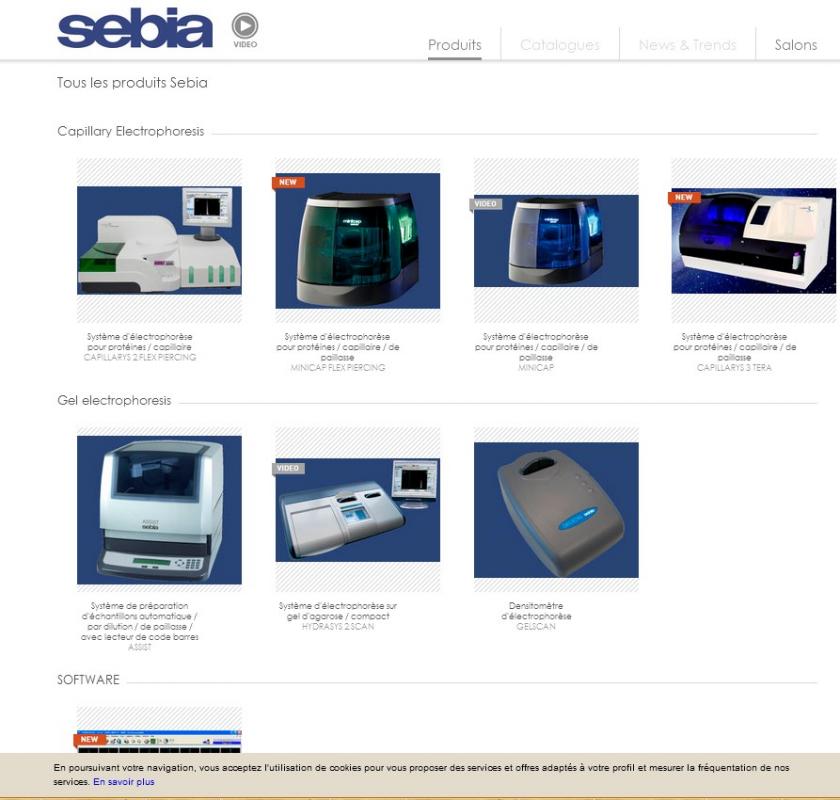

Comme on peut le voir dans cette pub la marque "SEBIA" est spécialisée dans les appareils médicaux et de laboratoire !

J'ai ouvert le coffret pour avoir une idée de sa fabrication :

Le câblage intérieur est très propre :

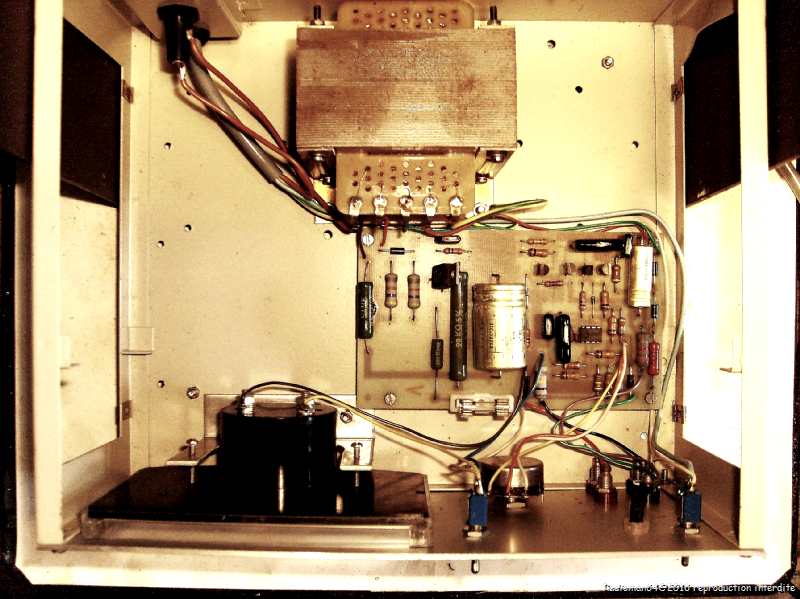

un gros transfo central avec plusieurs enroulements faits sur mesure :

un grand circuit imprimé en verre époxy, tout le reste, ce sont les éléments fixés sur la façade !

Après ce tour d'horizon, on va passer aux premiers essais :

J'ai donc essayé de la brancher : rien ne s'allume !

Premier test : le fusible secteur : il est OK…

J'ai alors testé le fusible sur le circuit imprimé : coupé !

Je le remplace… Et… tout fonctionne !

Le réglage 0 à 300 Volts est très progressif, rien ne chauffe mais j'ai remarqué un truc bizarre :

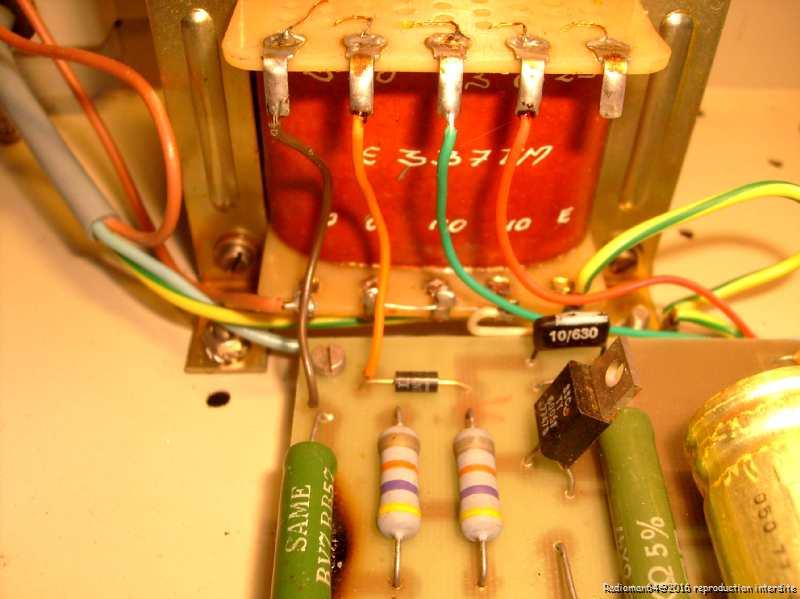

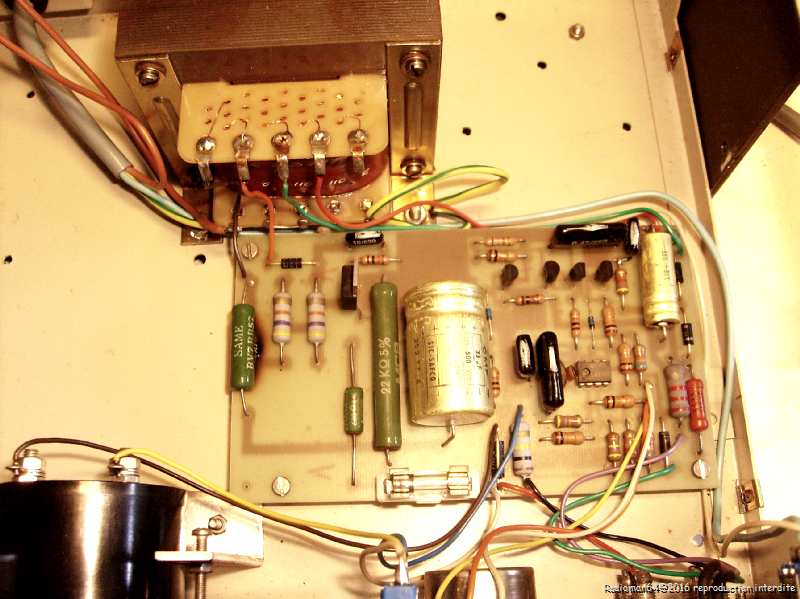

Si on regarde le circuit imprimé:  le seul composant de puissance est un thyristor TY6005 : le montage est donc un peu particulier...

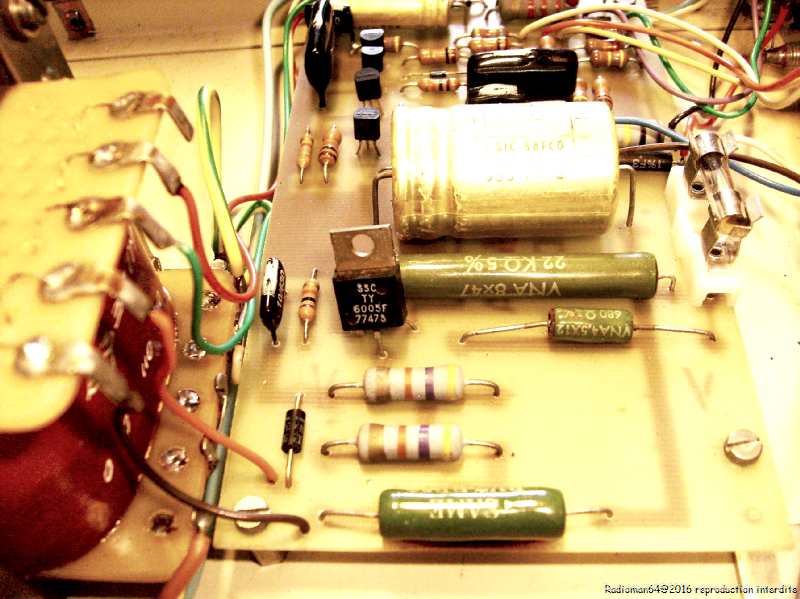

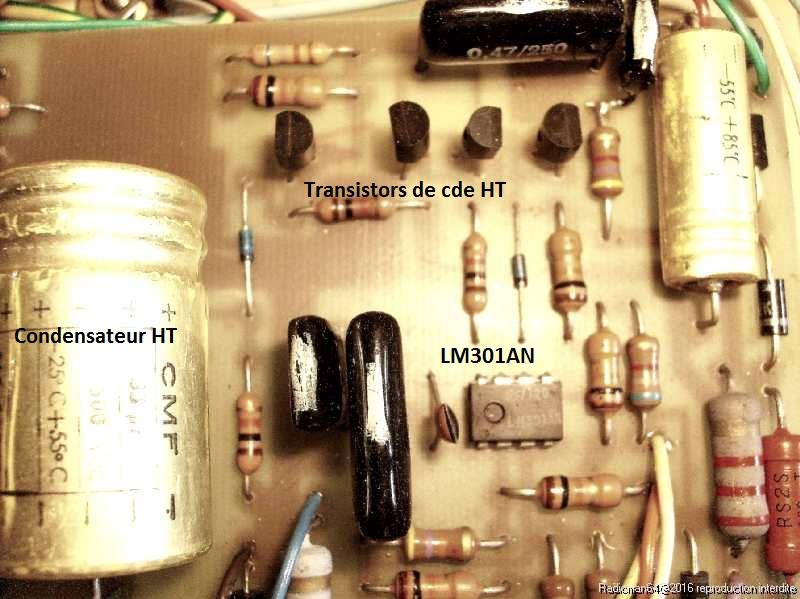

Les autres composants : quelques transistors et un circuit intégré ampli opérationnel LM301AN.

Une résistance a été remplacée sur la partie gauche : on devine que le circuit imprimé a un peu "chauffé" !

Passons maintenant aux essais "en charge" :

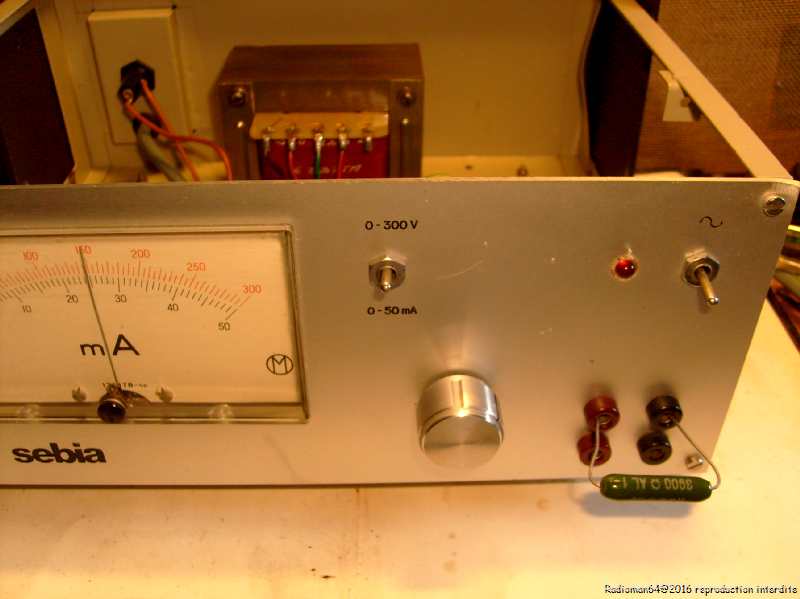

Un premier test avec une résistance bobinée de 3,9 Kohms :

J'ai réglé l'alim à 150 Volts: le fait de brancher la résistance provoque un léger sursaut de l'aiguille qui revient ensuite à 150 V, un léger bruit apparaît au niveau du transfo indiquant le débit de l'alim.

J'ai calculé ensuite une résistance pour un débit de 50 mA sous 300 v:

R= U/I soit 300/0,05= 6 000 ohms

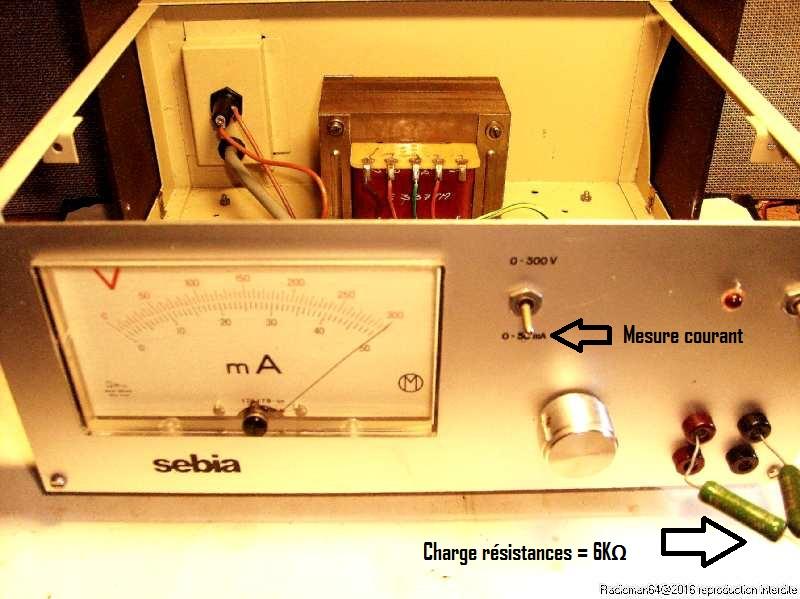

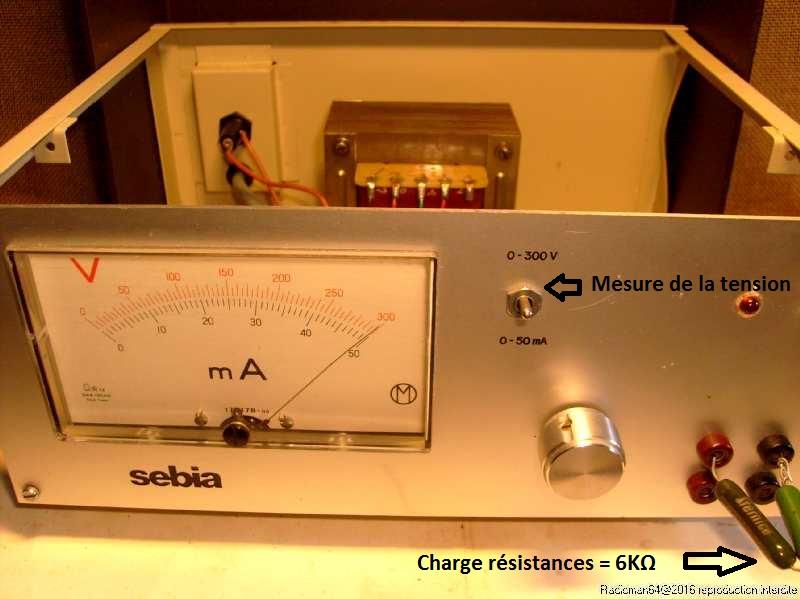

Pour être au plus près de la valeur (non standard) j'ai fait avec un groupement de 3 résistances bobinées.

MESURE DE LA TENSION :

MESURE DU COURANT :

On a bien 300 V sous 50 mA et l'alimentation fonctionne parfaitement : je l'ai laissée ainsi 10 minutes :

Les résistances de charge chauffent beaucoup, mais les circuits de l'alimentation pas du tout !

la régulation par thyristor fonctionne parfaitement !

J'apporterai surement quelques modifs à cette alimentation, surtout si j'arrive à en trouver le schéma…

En attendant j'ai modifié les bornes de sortie afin d'éviter les erreurs de branchement :

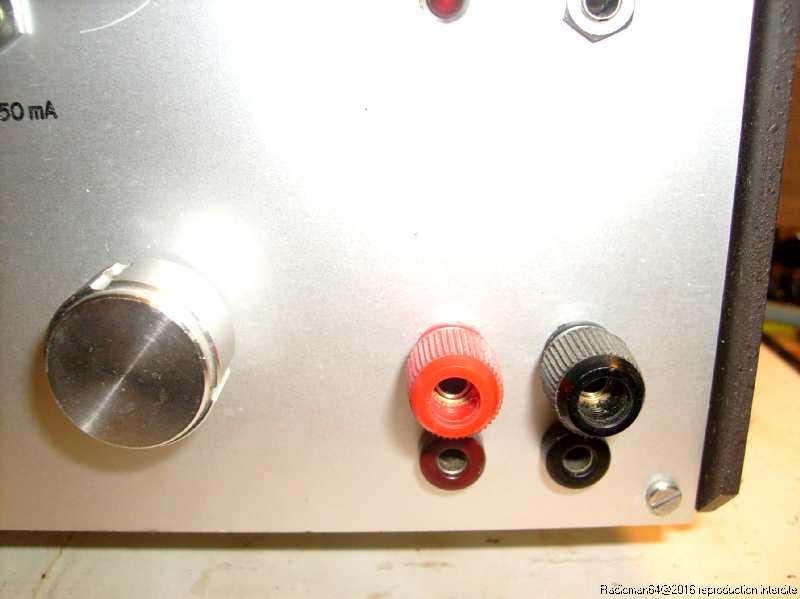

À l'origine, on a 2 bornes rouges (qui ont viré au rouge foncé) et deux bornes noires :

Elles sont montées en // deux par deux

Je vais donc remplacer les deux douilles "banane" du haut par 2 grosses douilles rouges/noir à visser :

Les couleurs sont beaucoup plus évidentes et les connexions plus faciles.

J'ai toutefois gardé les deux douilles du bas.

Voilà mon alimentation prête à être utilisée en toute sécurité,

j'ai rajouté une étiquette de signalisation :

Cette jolie alimentation va rejoindre le plan de travail ...

  Elle sera très utile pour tester certains montages à tubes.
