CENTRAD 923: Les sondes

Dans l'article du générateur H.F 923 on avu qu'il devait être accompagné de sa boite de sondes:

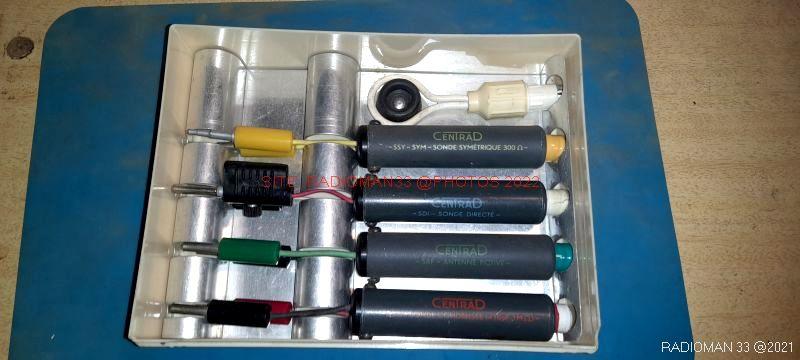

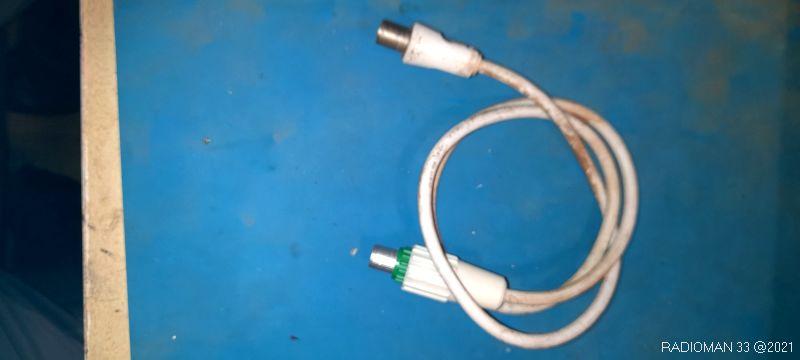

je vous les présente :Dans la boite il y a un cordon de liaison avec des fiches males type antenne TVEt les 5 sondes que l'on va regarder en détails:Chaque sonde est constituée d'un tube en plastique avec à un bout une fiche TV femelle et à l'autre bout 2 fils terminés par des fiches bananes males.

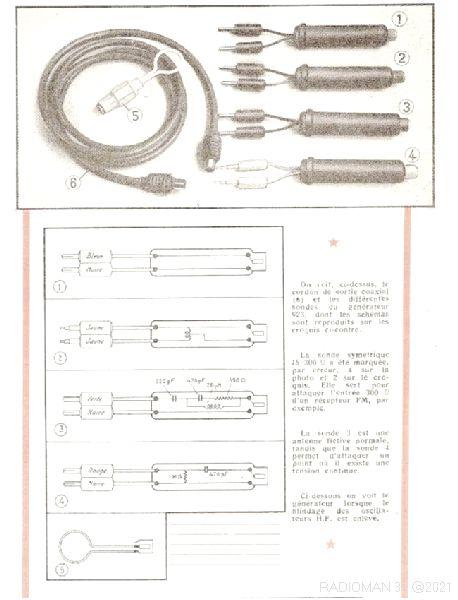

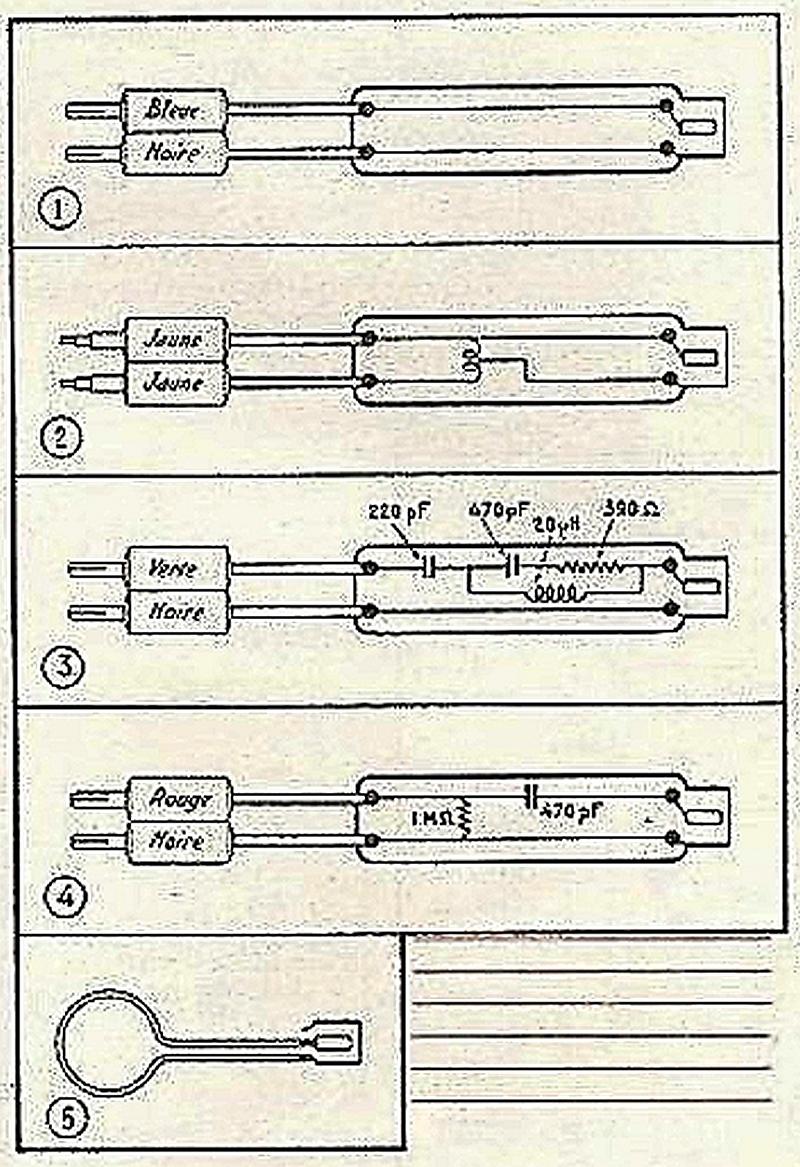

Voici leur schémas intérieurs:Voyons maintenant les sondes en détail:

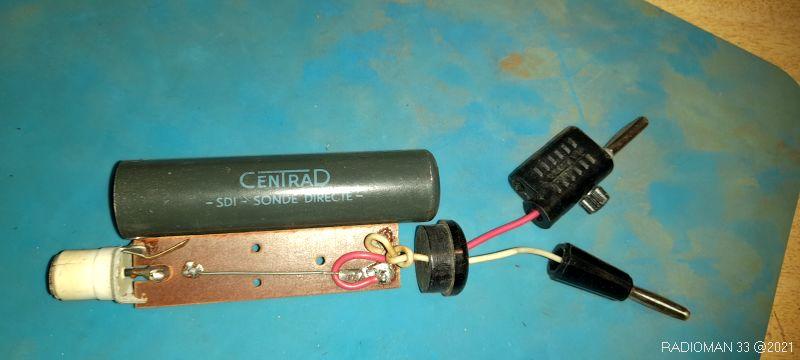

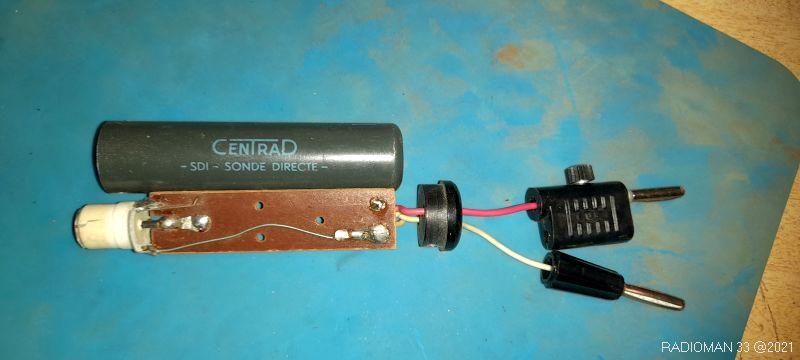

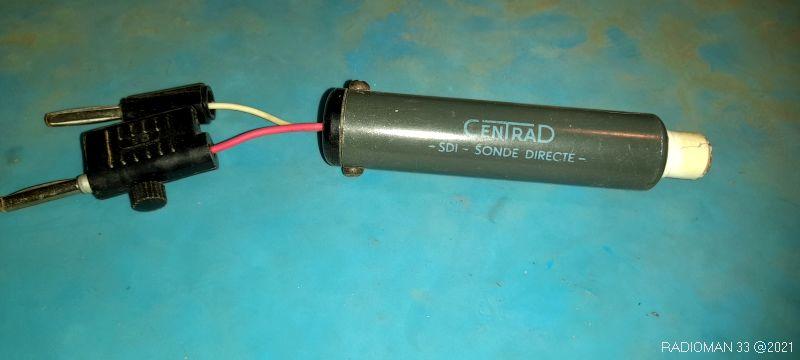

1- la sonde directe

c'est la plus simple car il y a un fil traversant...et c'est tout

Des pinces crocodiles pourront être ajoutées aux fiches bananes!

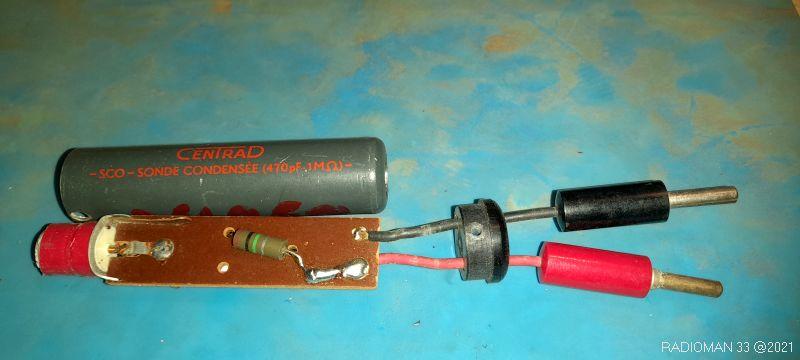

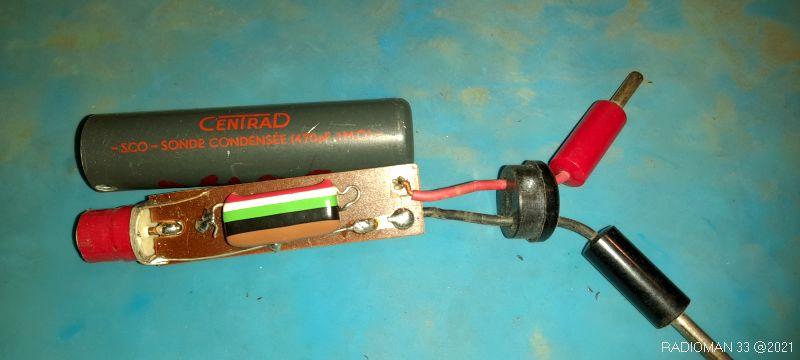

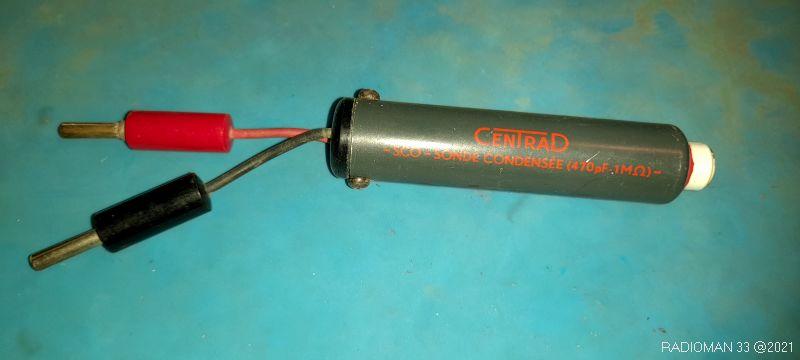

2- La sonde condenséeElle insère un condensateur de 470pF et une résistance de 1 Mohm

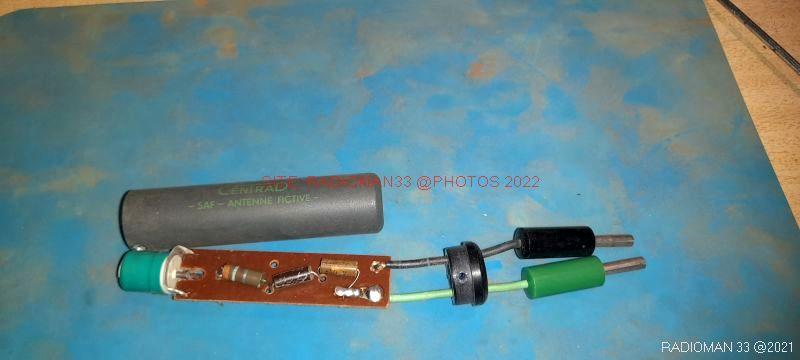

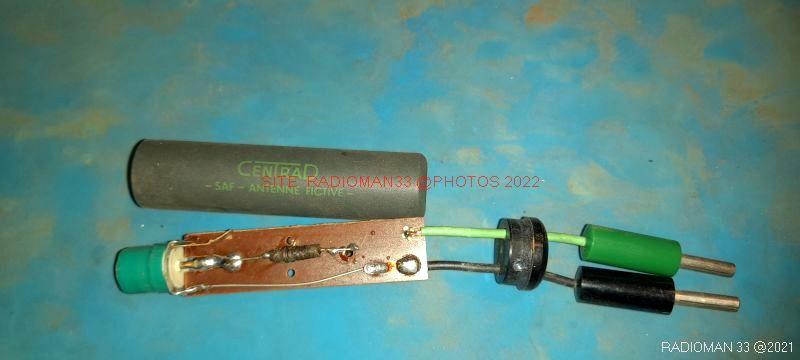

3-L' antenne fictive

réunit les conditions de branchement à une antenne de quelques mètres:

Permets les réglages des circuits d'entrée du poste

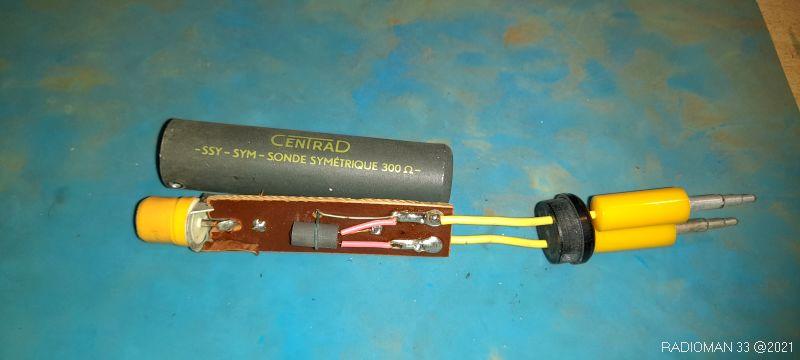

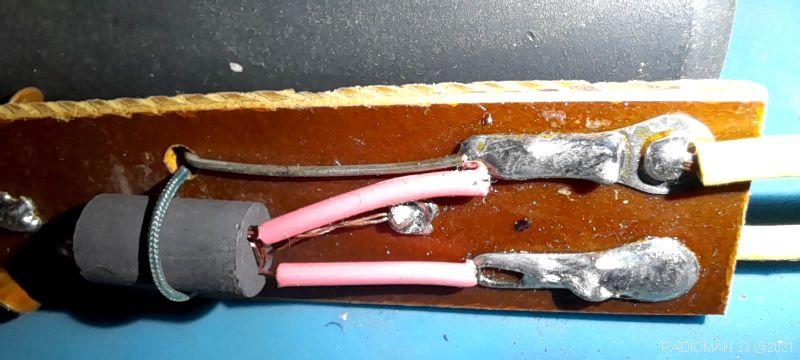

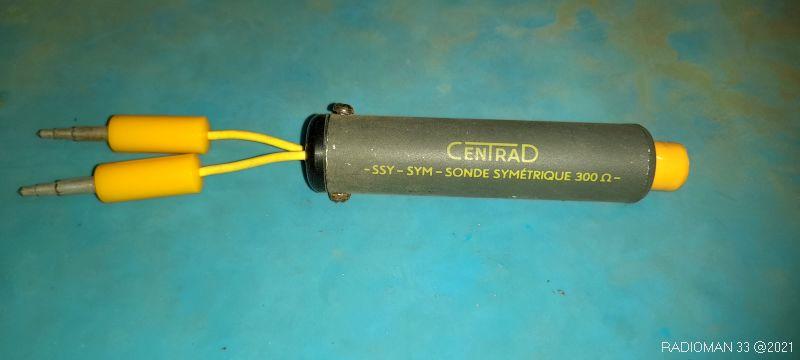

4-Sonde symétrique 300 ohms

Servira surtout au réglage des récepteurs FM

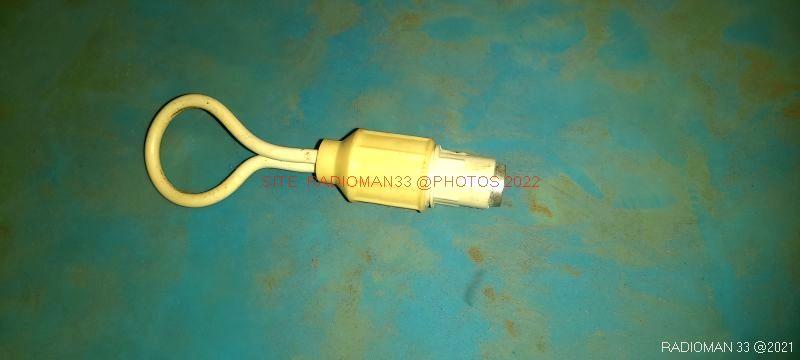

5- boucle de couplage

Elle permet un couplage magnétique en particulier aux appareils munis d'un cadre ferrite.

Si vous ne possédez pas cette boite de sondes avec les indications données elles seront facilement reproductibles .
