ANTENNE CADRE CELARD "Capte-secteur"
Il y a quelque temps, on m'a fait cadeau de cette antenne Celard :
Elle est en partie démontée et il manque le bouton central :
J'ai donc décidé de la remonter et de la faire fonctionner !
Les antennes Celard c'est de vieilles connaissances, souvenez-vous en 2016 notre ami Christian nous en avait présenté une à laquelle il avait ajouté un bloc secteur de sa fabrication :
Les antennes "CELARD" c'est aussi ça :
Celle que je vais vous présenter est le modèle "CAPTE SECTEUR" et possède son alimentation secteur incorporée.
En premier, je l'ai démontée pour refixer les deux morceaux ensembles
Pour cela il suffit de l'emboiter sur le socle et resserrer le collier sur la partie basse
Sur la même photo, on aperçoit un gros condensateur chimique complètement pourri que je vais remplacer
J'ai mis un 22 µF 450v que j'avais sous la main !
Le tube qui est monté dessus : il a sa référence effacée :

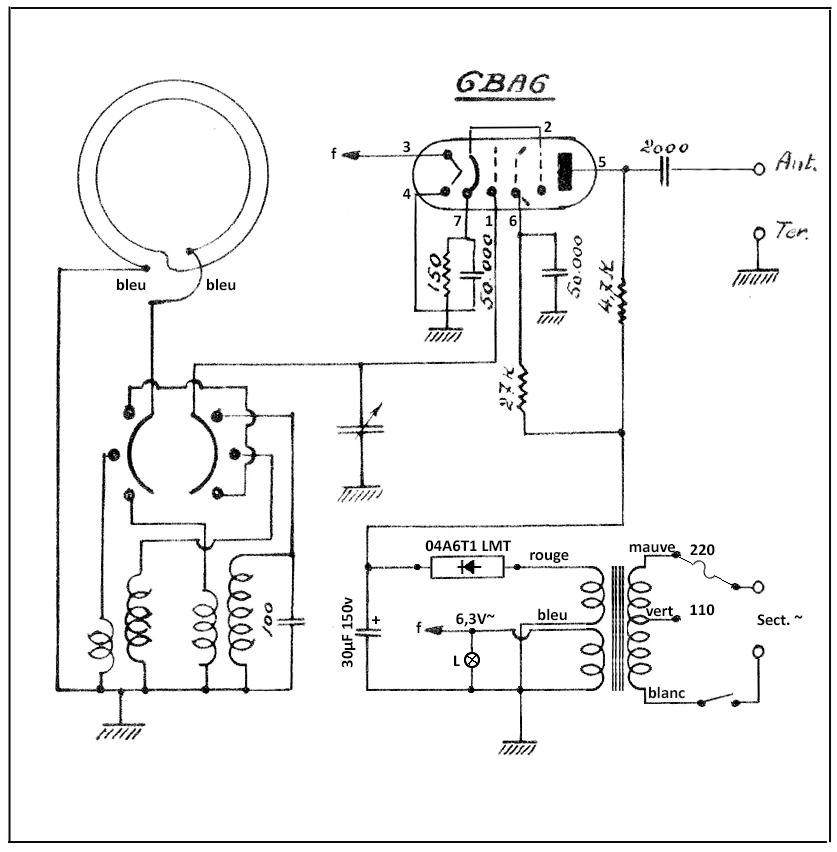

j'ai donc cherché un schéma :
C'est donc une 6BA6 !
Comme on peut le voir, on est en présence d'une antenne amplifiée :
le montage est très simple.
J'ai mis le répartiteur sur 220v et tenté un premier branchement
Quelques mesures :
tension filament : 6,4 v
Haute tension : 112 v
tout cela me parait correct !
Remontage de la face avant
J'ai également redressé les tubes dorés du cadre afin d'en améliorer l'esthétique.
J'ai à partir d'un bouton de poste fabriqué un bouton à 2 flèches qui ressemble (un peu) à l'original :
Elle a ainsi retrouvé sa splendeur !
On va maintenant s'occuper des connexions :
Voilà ce qu'il reste des connexions !
Le cordon secteur avec sa prise spéciale est lui en très bon état.
Montage de deux fiches banane : une rouge (antenne) et une noire (terre).
L'ensemble est désormais prêt à l'emploi, le voyant s'allume sur la partie haute :
Il restera à faire quelques essais !
