Améliorer un oeil magique fatigué

Vous connaissez tous cette curieuse lampe que l'on trouve souvent sur la façade des postes de TSF :

Certains sont ronds :

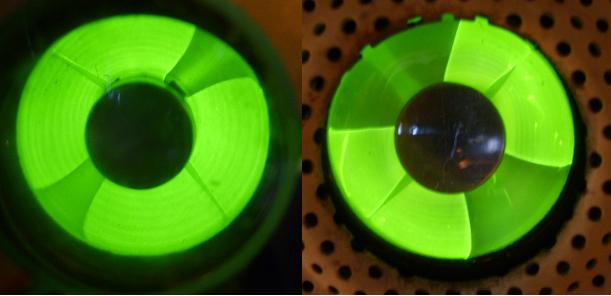

D'autres ont une forme allongée :

Mais dans tous les cas, la fermeture d'un secteur lumineux va nous indiquer l'accord exact sur la station de radio.

Comme toutes les lampes, l'œil magique a tendance à s'user et sa luminescence verte va diminuer progressivement :

On arrivera progressivement à un point où la luminosité sera très faible voir nulle !

J'ai eu ce problème sur un poste Sonaphone M6C récemment restauré :

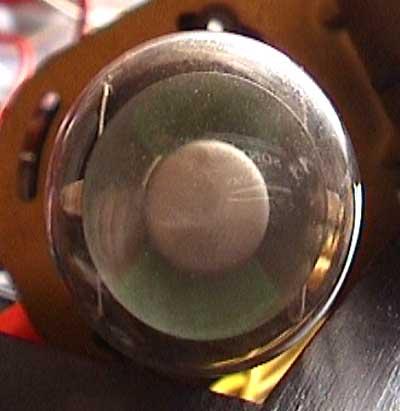

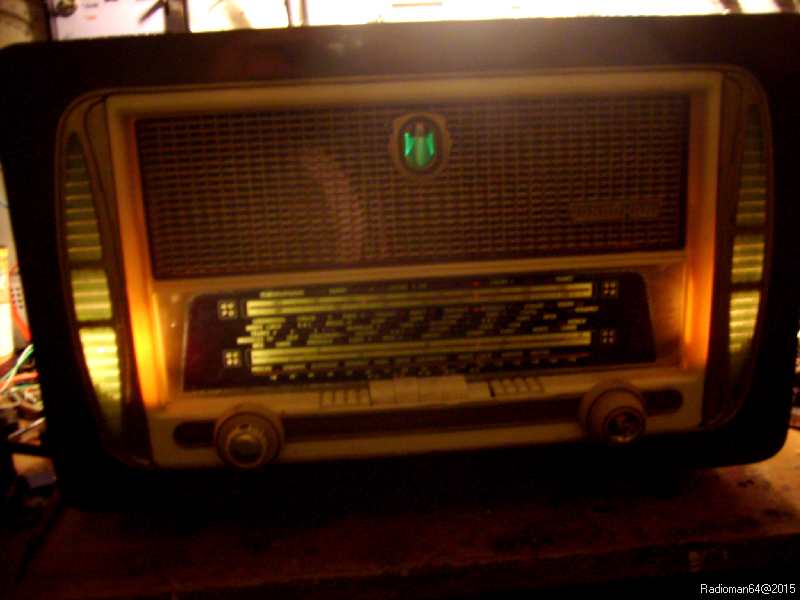

On voit bien sur la photo que l'oeil magique est totalement éteint !

Alors que faire ?

J'ai trouvé un début de solution sur le site Allemand de Jogis:

Site de JOGIS

J'y ai trouvé un article intéressant concernant une manière de "ressusciter" un œil magique défaillant !

On va tout d'abord préciser une chose importante :

Il n'est pas question de "RÉGÉNÉRER" un œil magique, ce n'est hélas pas possible !

Par contre, on va augmenter de manière significative ( doubler) la tension plaque appliquée à l'œil magique défaillant :

Cela va stimuler énergiquement la partie lumineuse et lui redonner son éclat .... pour un certain temps !

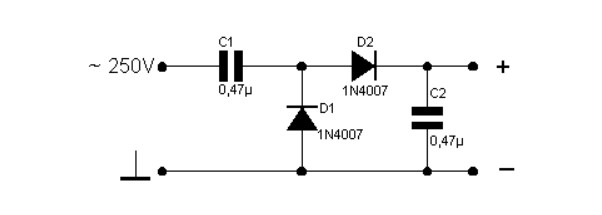

Le schéma est très simple et n'utilise que 4 composants très courants :

Il s'agit d'un doubleur de tension classique :

On va prendre le 250 V alternatif sur un des côtés de l'enroulement et en sortie sur le "+" on va mesurer une tension d'environ 500 V qui va alimenter l'anode de l'œil magique défaillant.

On aura au préalable débranché le fil d'alimentation qui arrivait sur cette broche.

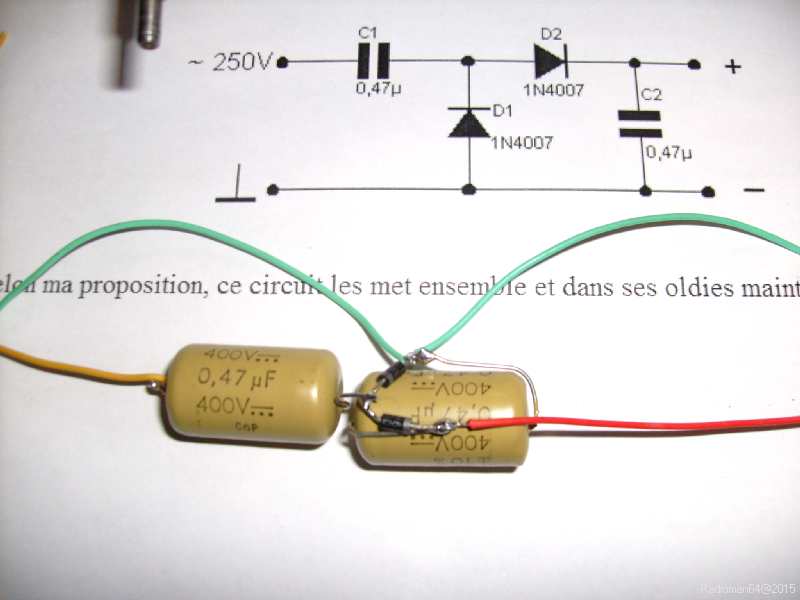

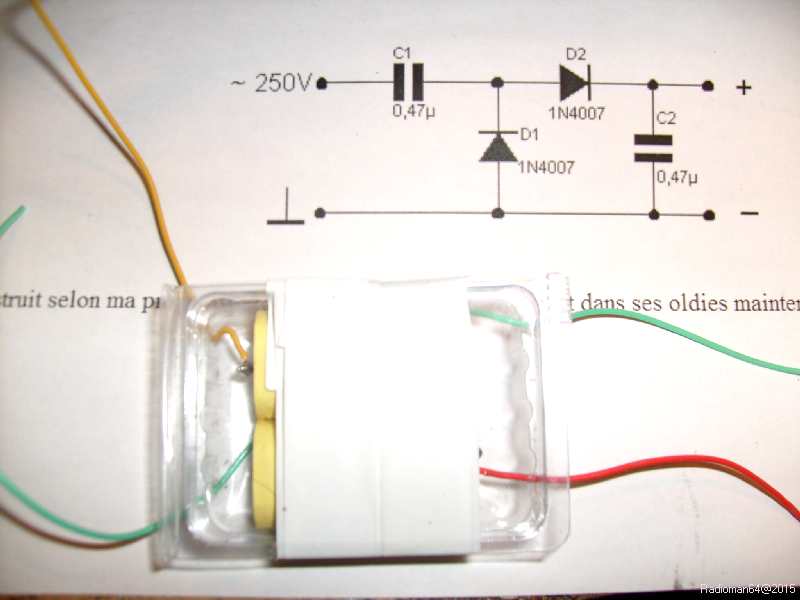

J'ai réalisé ce premier montage pour tester le schéma :

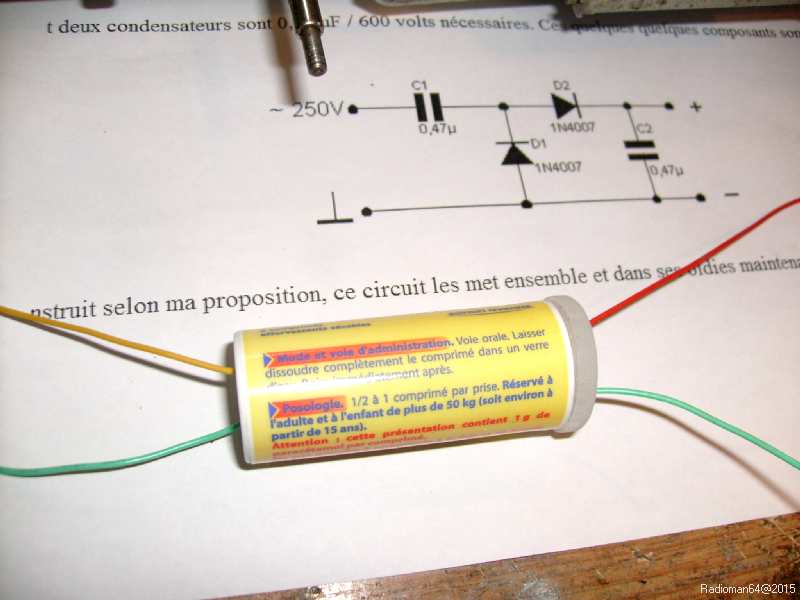

Le câblage est réalisé "en l'air" puis monté dans un tube de médicaments, les condensateurs utilisés sont "un peu justes en tension" mais ils ont tenu le coup comme on va le voir !

D'un côté un fil jaune relié au 250 V alternatif et un fil vert relié à la masse.

De l'autre côté un fil rouge relié à l'anode de l'œil magique le vert est relié à la masse.

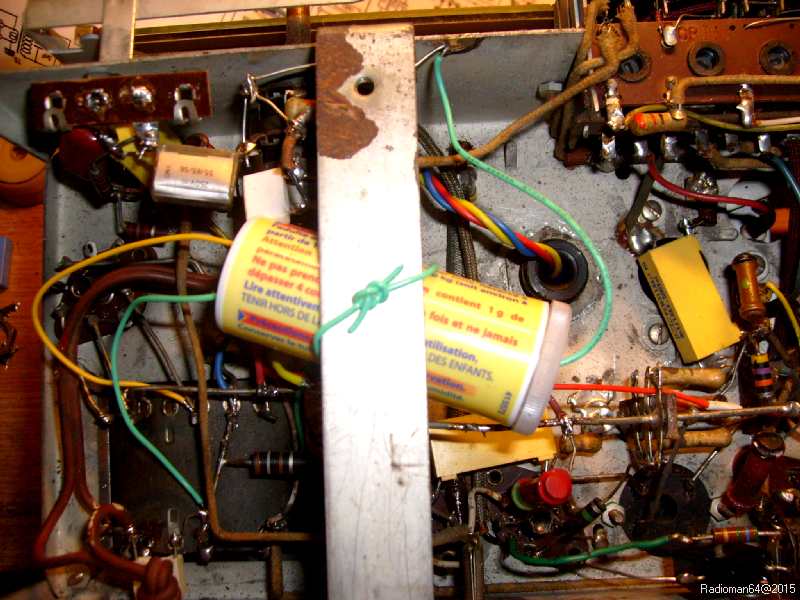

Le tout s'intègre facilement dans le châssis du poste !

La modif ne nécessite qu'un fil à débrancher et elle est parfaitement réversible.

Voyons le résultat :

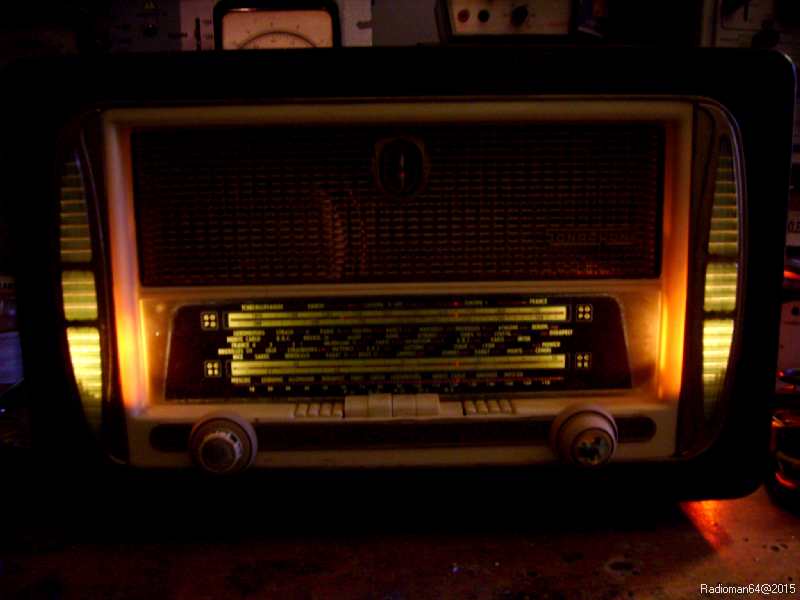

La photo avant la modification.

Et le voila après modification !

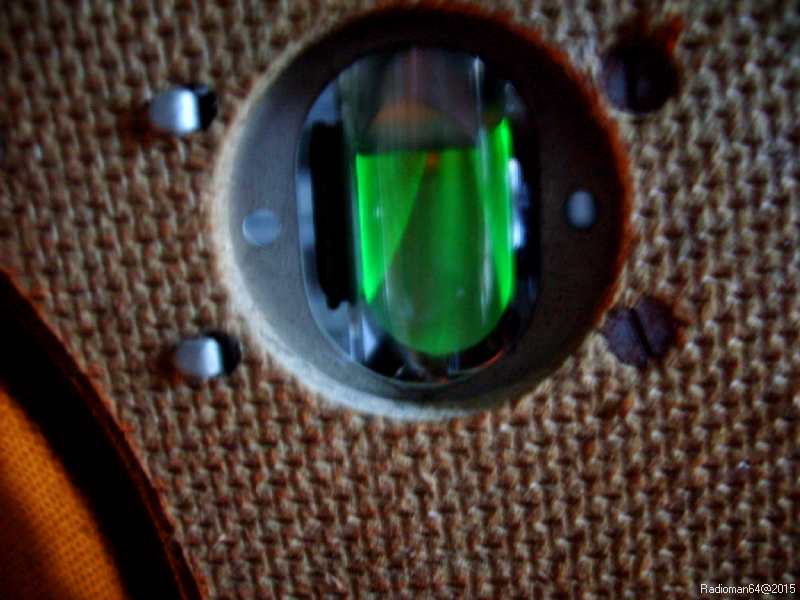

De plus près, on voit que l'oeil magique a retrouvé une belle couleur verte et réagit bien à l'accord des stations !

Combien de temps cela va durer ?

Ça, franchement, je n'en sais rien !

Mais pour un investissement dérisoire, on a redonné des couleurs à un œil magique défectueux qui partait à la poubelle !

Si vous ne branchez votre poste que de manière occasionnelle, cela peux être une solution intéressante qui évité d'acheter un œil magique neuf : certains sont devenus rares et leur prix est très élevé !

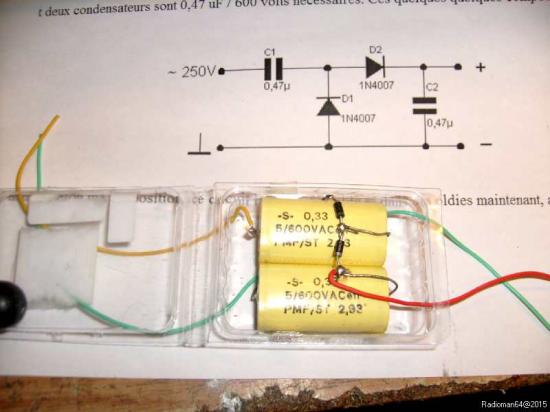

Devant ce succès j'ai réalisé une seconde version (pour un autre poste) qui utilise des condensateurs un peu mieux isolés :

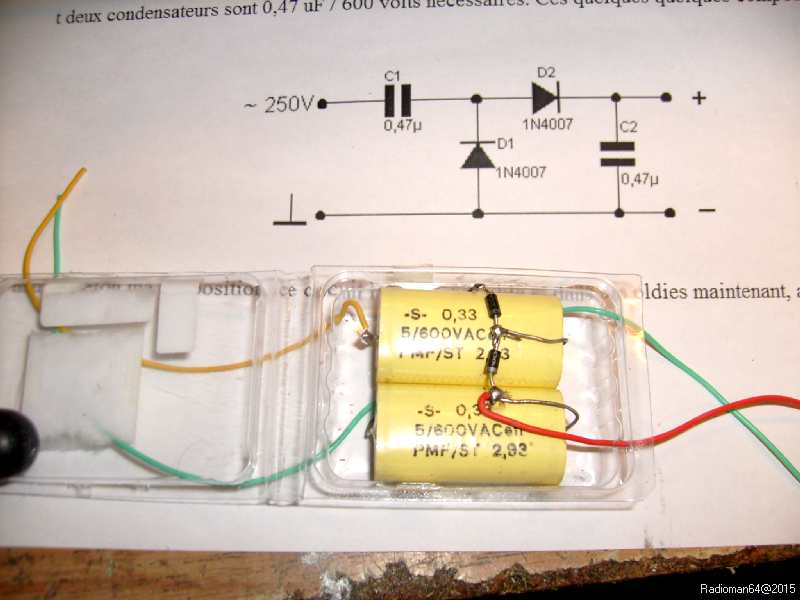

C'est des 0,33 µF 600 V et le tout est monté dans un "blister" qui contenais des vis à bois!

Le tout est bien fermé avec du scotch plastique et il est prêt à être inséré dans un autre poste.

Bien que les condensateurs aient une valeur un peu plus faible, le résultat est identique.

On trouvera des infos sur ce montage sur le site de Paul Roehren:

LE SITE DE PAUL ROEHREN

(D'après un article de P.Roehren et de Jogis, photos persos, photos du net)
