TESTEUR DE DIODES: Zeners, LEDs...etc

Je profite de cette période de confinement pour mettre un peu d'ordre et trier des composants !

Après avoir fait l'inventaire des circuits intégrés, je m'attaque aux diodes !

En premier les diodes Zeners:

En regroupant les différents "arrivages" j'en ai plus de 200 à trier, un premier problème se pose :

L'identification rapide, car le marquage est quasiment illisible !

Il me faut donc un moyen électronique pour déterminer les tensions des zeners.

On verra par la suite que ce testeur permet de vérifier d'autres sortes de diodes : Ge, Si, LED…

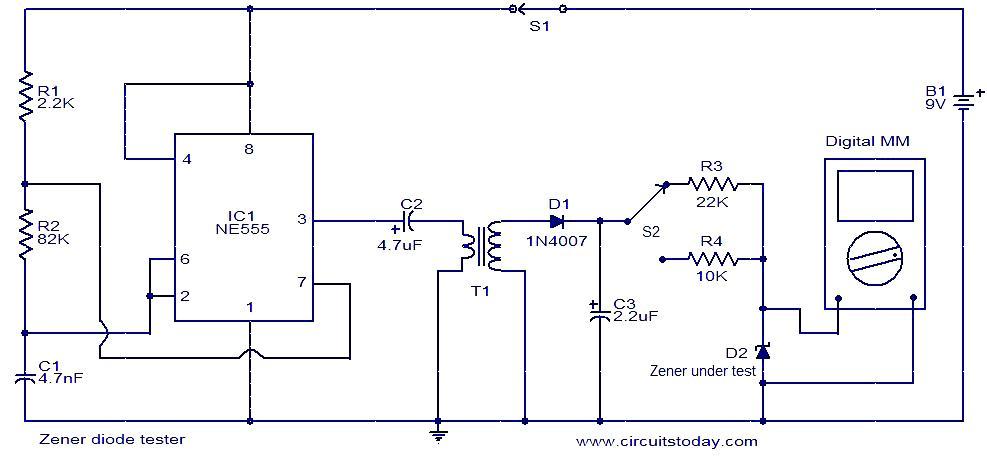

En cherchant un peu, j'ai trouvé un schéma intéressant sur un site Américain : Zener diode tester circuit

Le schéma est assez simple à comprendre :

Un circuit intégré NE555 est monté en oscillateur et attaque à travers un petit condensateur l'enroulement 12 V d'un petit transformateur.

Le primaire 220 V de ce transfo délivre donc une tension alternative qui est redressée par une diode 1N4007 et filtrée par un condensateur de 10 µF.

Le rendement n'est pas fameux, mais on obtient une tension redressée et filtrée d'environ 60 volts !

Une résistance série commutable limite à approximativement 1 mA ou 3 mA le courant qui va circuler dans la diode en test.Testeur de zeners

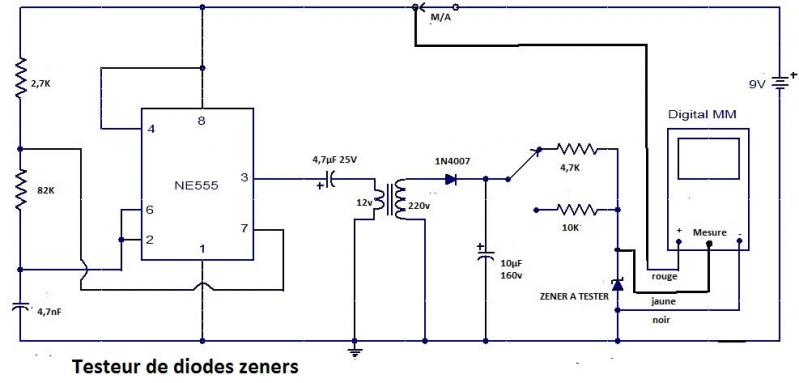

Voici ma version du schéma : avec la résistance série de 10K on a un courant de 1,2 mA et avec 4,7 K il monte à 2,8 mA.

Le transfo provient d'un petit bloc secteur 12 V et j'ai utilisé un voltmètre numérique chinois que j'avais sous la main :

Il sera remplacé par un modèle plus précis par la suite.

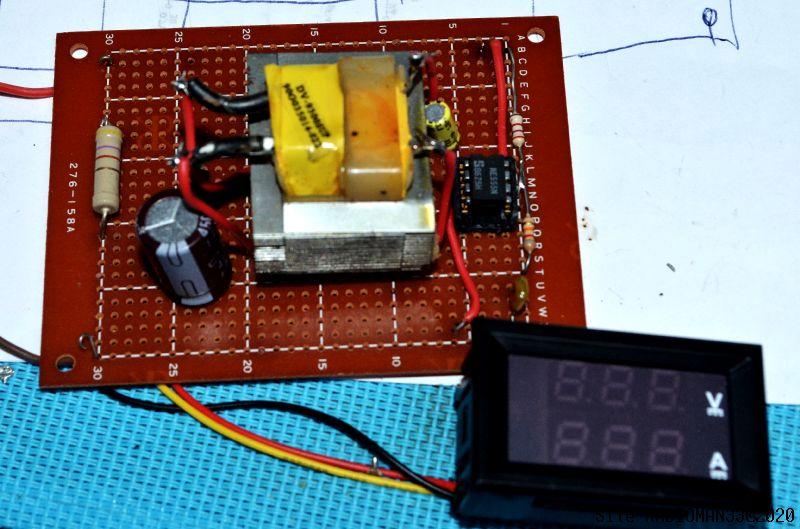

La maquette a été montée "vite fait" sur une plaquette à trous :

Dsc 0220

J'ai monté le circuit intégré sur support afin d'éviter de le chauffer trop avec le fer à souder…

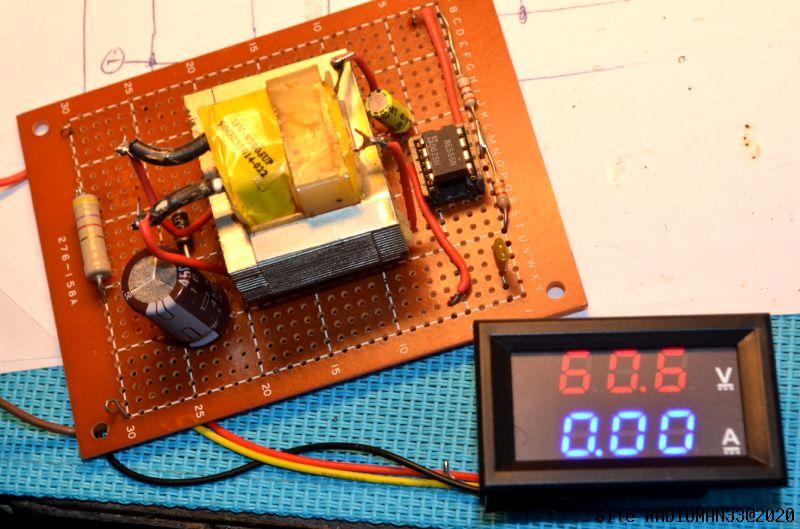

On fait un premier essai en 9 V sur mon alim d'atelier :

Dsc 228A priori, ça fonctionne : j'ai 60 V à vide en sortie ! (je n'ai branché que le voltmètre).

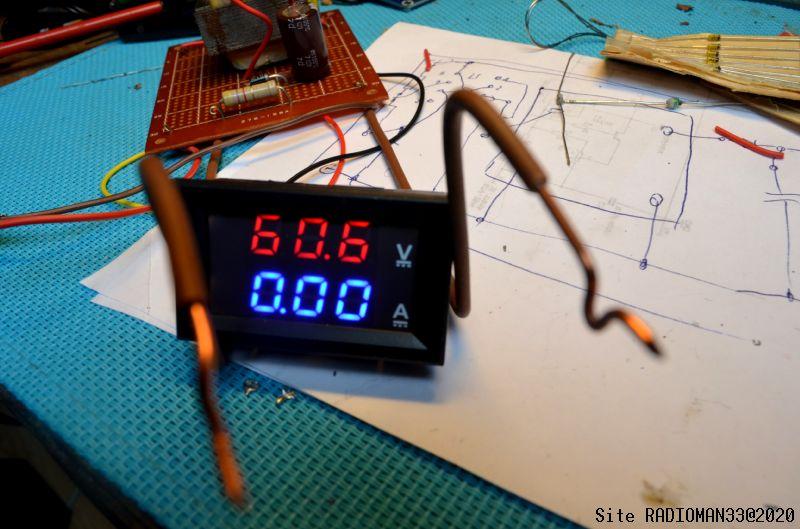

j'ai soudé 2 fils rigides et pour pouvoir tester les diodes rapidement j'y ai fait deux encoches dans lesquelles les fils des zeners feront contact :

Dsc 229

Il reste à y poser la diode à tester :

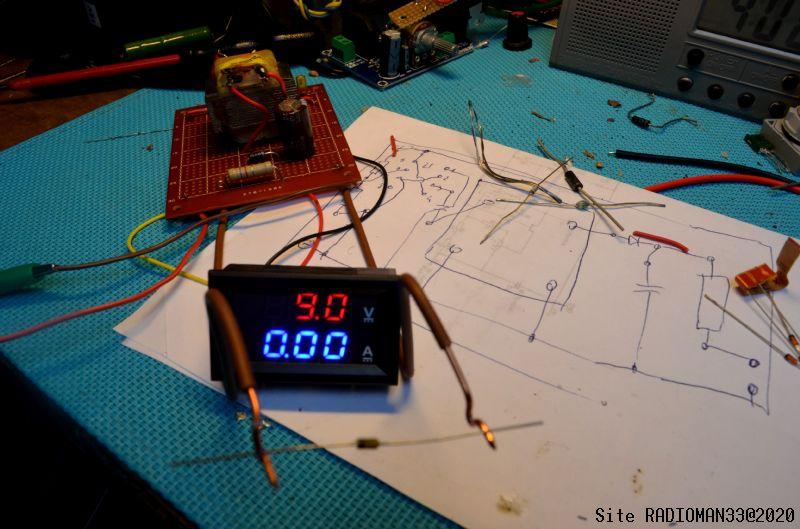

Dsc 0225

Premier essai : une Zener de 9 V… c'est OK .

Dsc 230

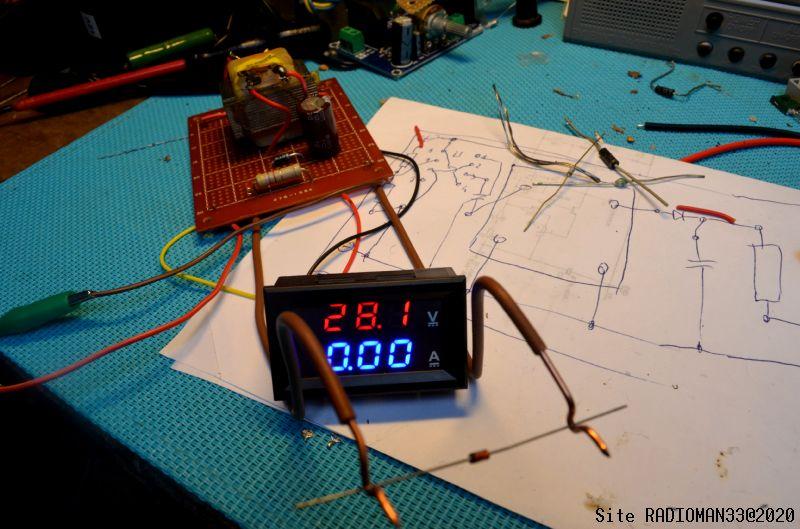

Deuxième essai : une Zener de 27V ... léger écart !

J'ai oublié de préciser que cet appareil mesure aussi les diodes normales : dans ce cas, il faut les mettre en inverse :

Dsc 0227

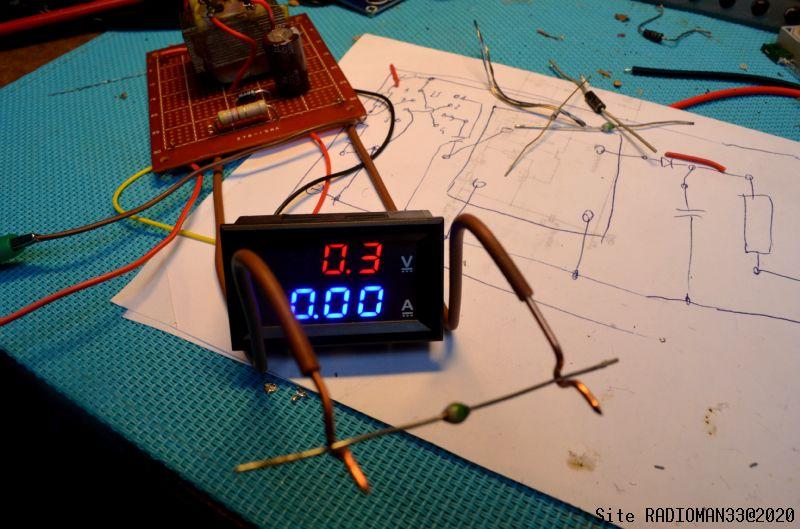

Mesure d'une diode Schottky : 0,3 V, c'est normal !

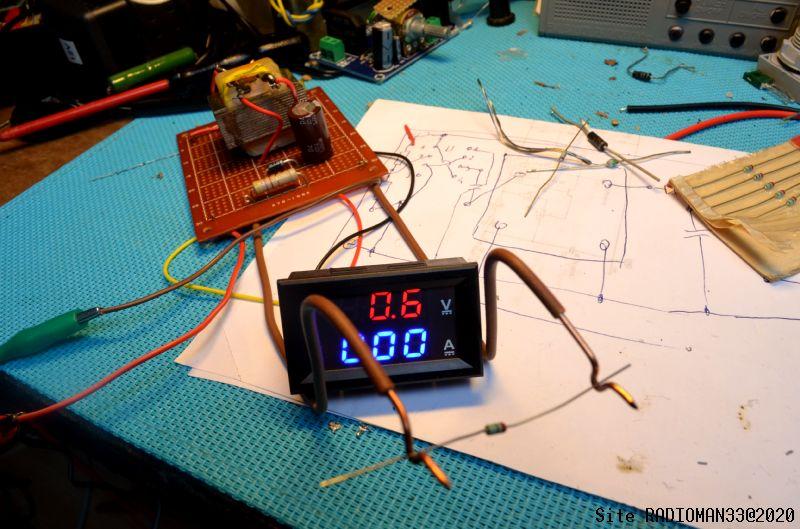

On continue...Dsc 231

Ici, c'est une diode au silicium (petit signal) juste repérée par des anneaux de couleur !

Pour une diode inconnue ou effacée, on saura immédiatement : le type de diode et sa polarité

On va aussi tester des diodes LED:

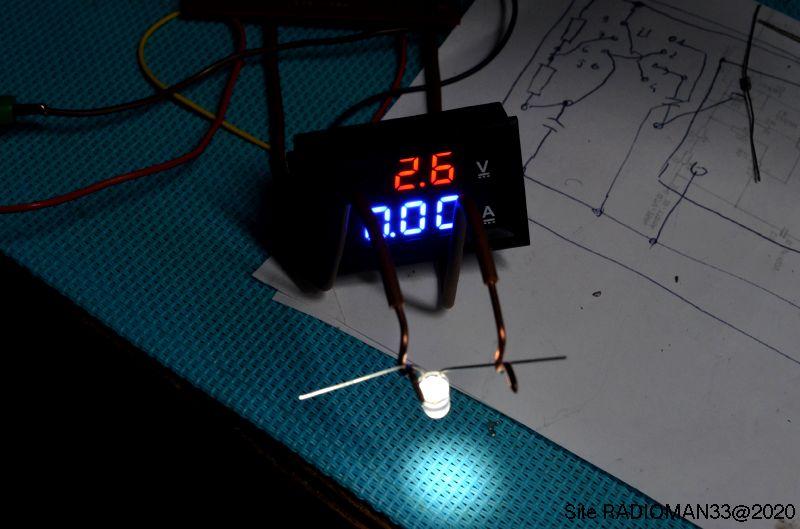

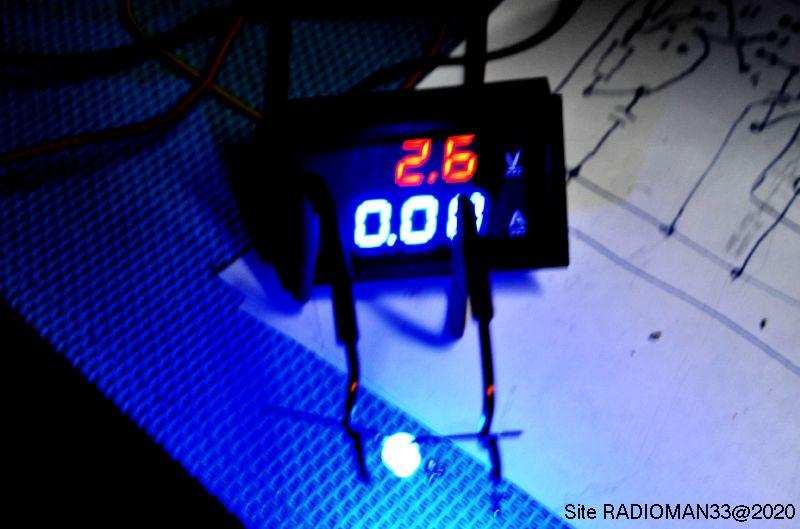

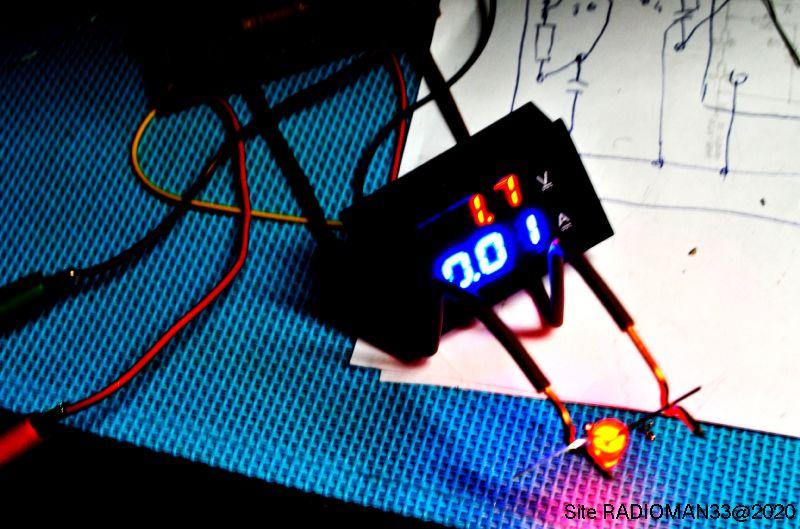

Dsc 236Dsc 238Dsc 242À noter que suivant la couleur : ici blanc, bleu, rouge, la tension de seuil est différente !

Le testeur permet de déterminer instantanément la couleur de la LED, sa polarité et sa tension de seuil !

Revenons aux zeners:

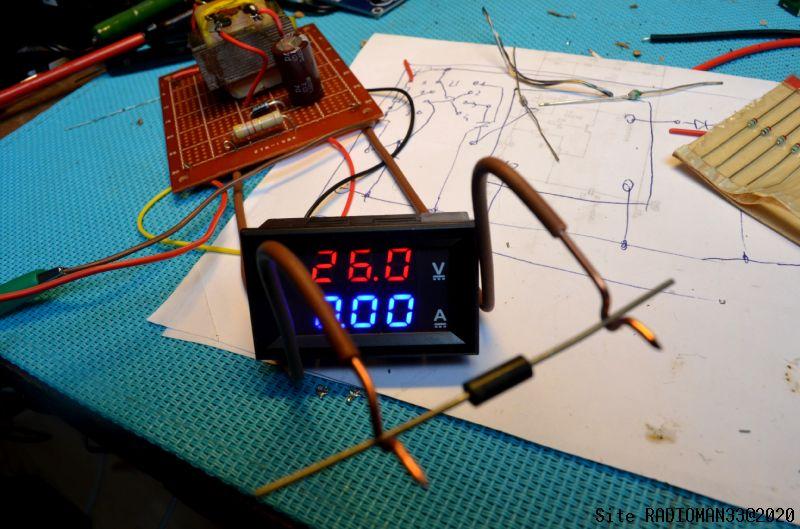

Dsc 0229

Ici, c'est une Zener de 27 V 5W : elle affiche 26V, on est dans la tolérance !

Dsc 232

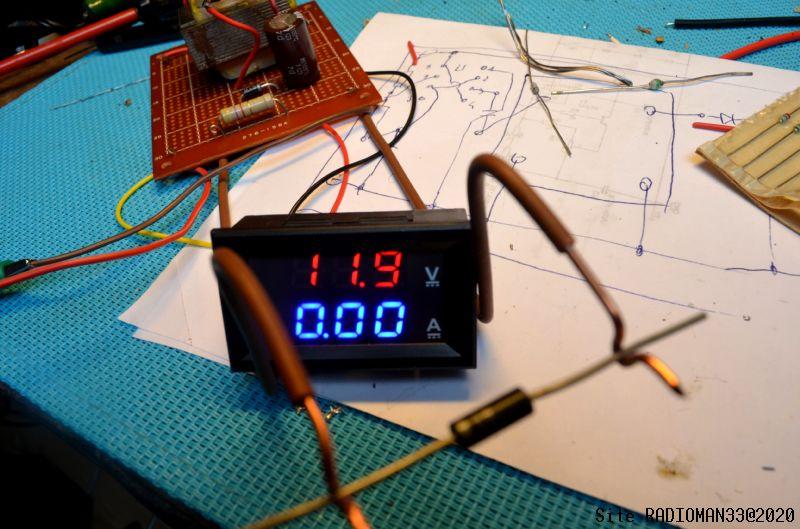

Encore une Zener de 5 watts en 12 V cette fois-ci !

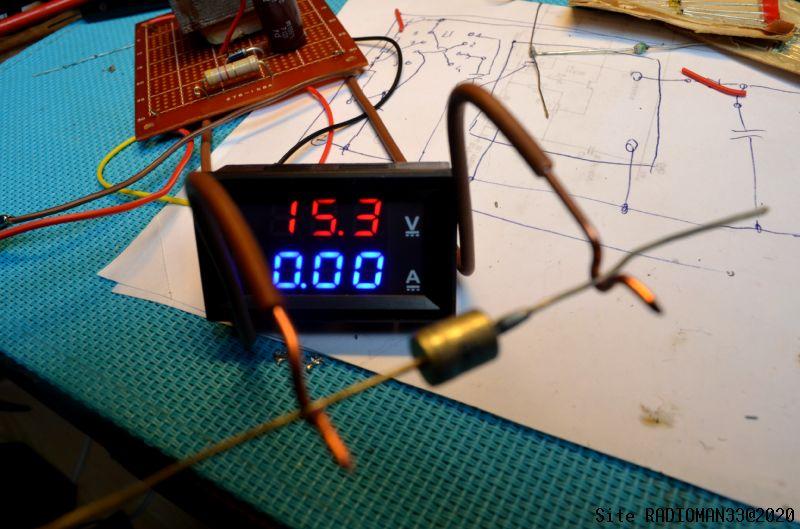

Dsc 235

Et on termine avec cette ancienne Zener de 15 V.

Je vais pouvoir désormais trier et classer mes diodes zeners de 2v à 60v dans mes casiers !

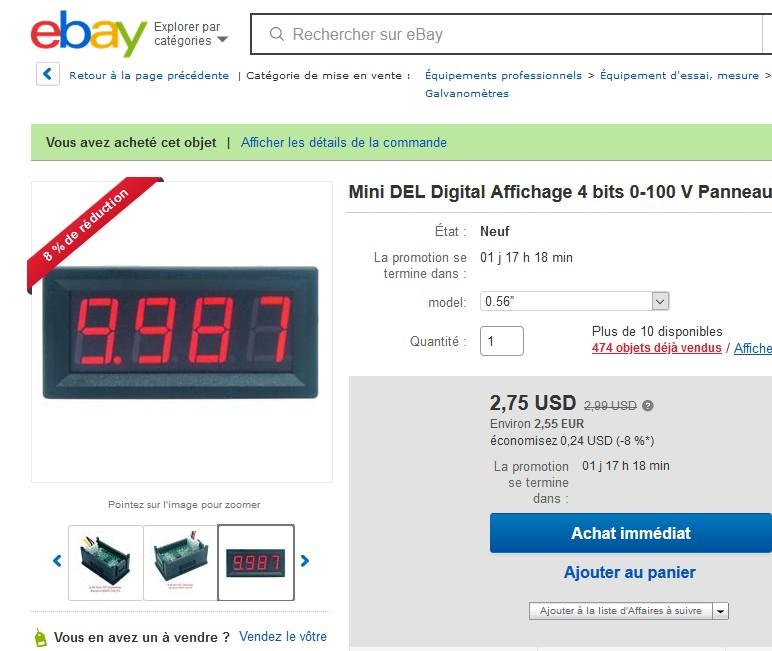

Le montage sera mis en boitier: j'attends le voltmètre définitif:Voltmetre

L'ensemble sera alimenté par un bloc de piles afin d'être parfaitement autonome !

Le prix de revient ?

Un voltmètre digital à 2,66 € et tout le reste, c'est de la récup !

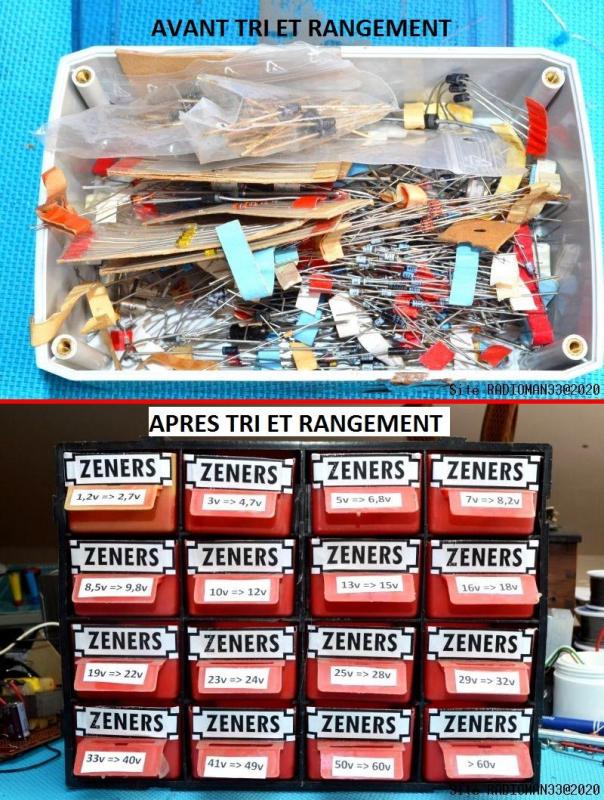

Le tri de la boite de diodes zeners est terminé :

Montage photos

Montage dans le boîtier

En premier, le choix de la pile est important :

J'ai éliminé la petite pile de 9v, car l'appareil consomme trop, donc j'ai le choix entre un coupleur avec six piles R6 de 1,5 V ou bien 2 piles plates de 4,5 V... C'est cette dernière solution que j'ai sélectionnée.

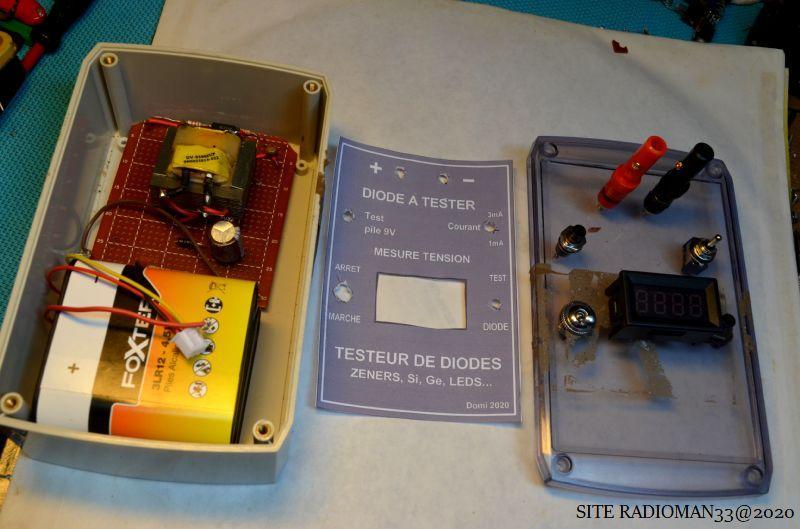

Les deux piles sont posées l'une sur l'autre, mais la place est vite réduite pour le reste : il faut calculer la position de chaque élément:Dsc 237J'ai fait un brouillon de façade avec "Front designer" que j'ai utilisé comme plan de perçage !

En premier, le voltmètre digital :

Dsc 239

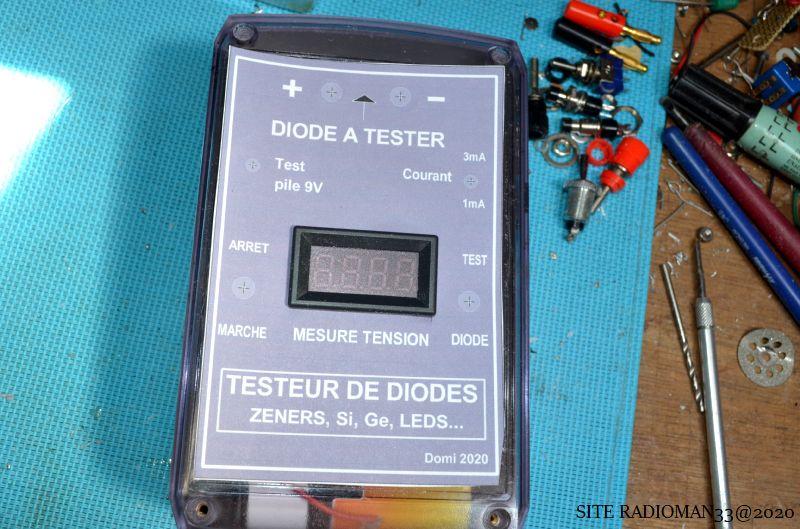

Une façade définitive a été imprimée puis plastifiée, chaque élément a enfin trouvé sa place !

Dsc 245

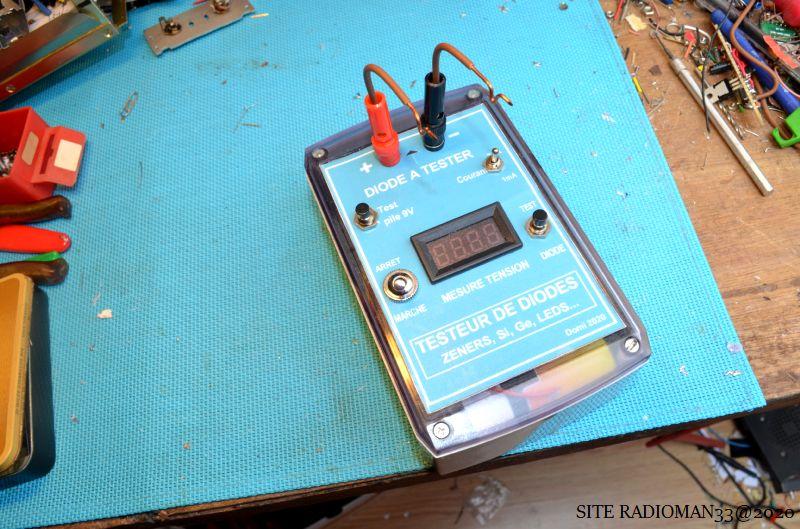

Tout est rentré dans la boîte !

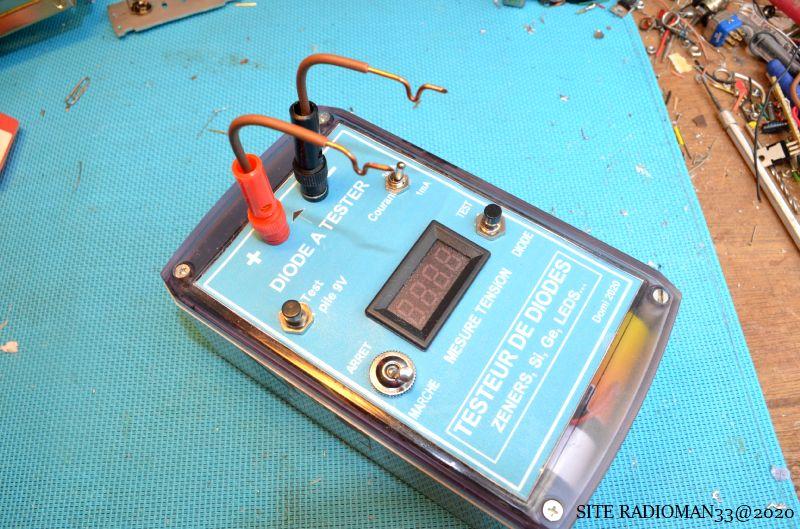

Dsc 248

J'ai terminé le câblage de la face avant et on a un appareil bien pratique !
