RESTAURER UN CONDO. CHIMIQUE



Ah...! Ces condensateurs électrochimiques, Ce sont les premiers à remplacer dans les postes à lampes!

Le sujet a déjà été abordé sur d'autres forums , chacun a sa méthode, voici les miennes...car il y a plusieurs possibilités!

Le but est de leur redonner un "coup de jeune" ...en remontant à l'intérieur du tube un ou plusieurs composants neufs:



Les condensateurs chimiques en tube alu vissés sur chassis

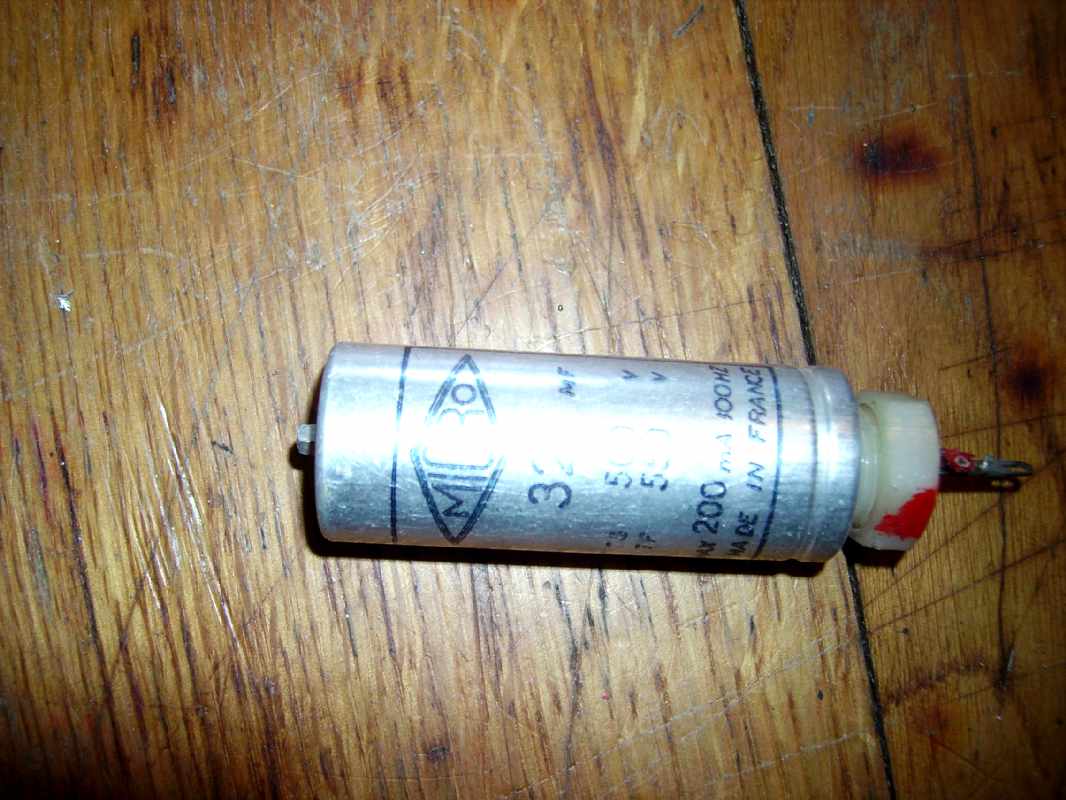

Voici tout d'abord un de ceux-là que j'ai démonté récemment d'un Radialva: capacité nulle et traces de coulure en dessous:imgp5271.jpgC'est un 32uF 500V il date de 1960 de marque MICRO il va me servir de "contenant" pour remplacer un condensateur double!

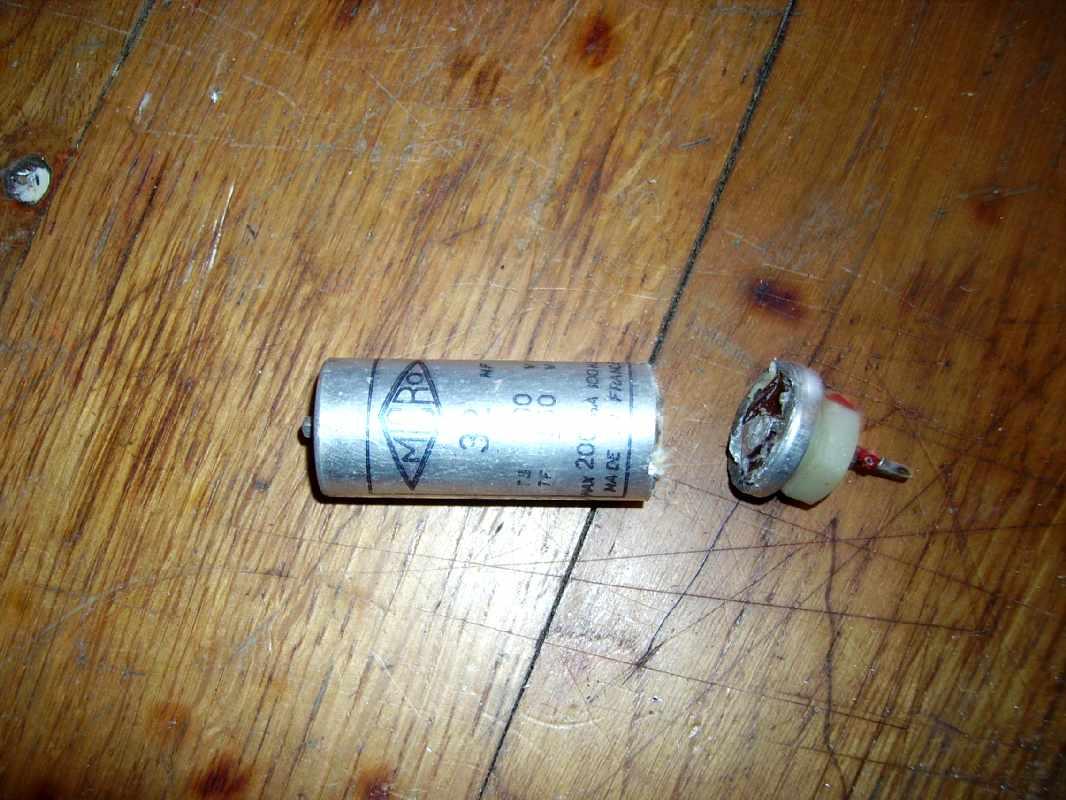

En bas du condensateur il y a une encoche circulaire: un coup de scie à métaux va permettre de désolidariser le tube de la partie basse...

On peux aussi avec une pince à becs plats défaire le sertissage, on tire ensuite sur le pas de vis en plastique!

imgp5273-1.jpgEnsuite avec une pince à becs fins on va extraire du tube alu le bloc de papier enroulé, n'étant fixé nulle part il doit venir assez facilement, sinon on l'attaque au "tire-bouchon!"...

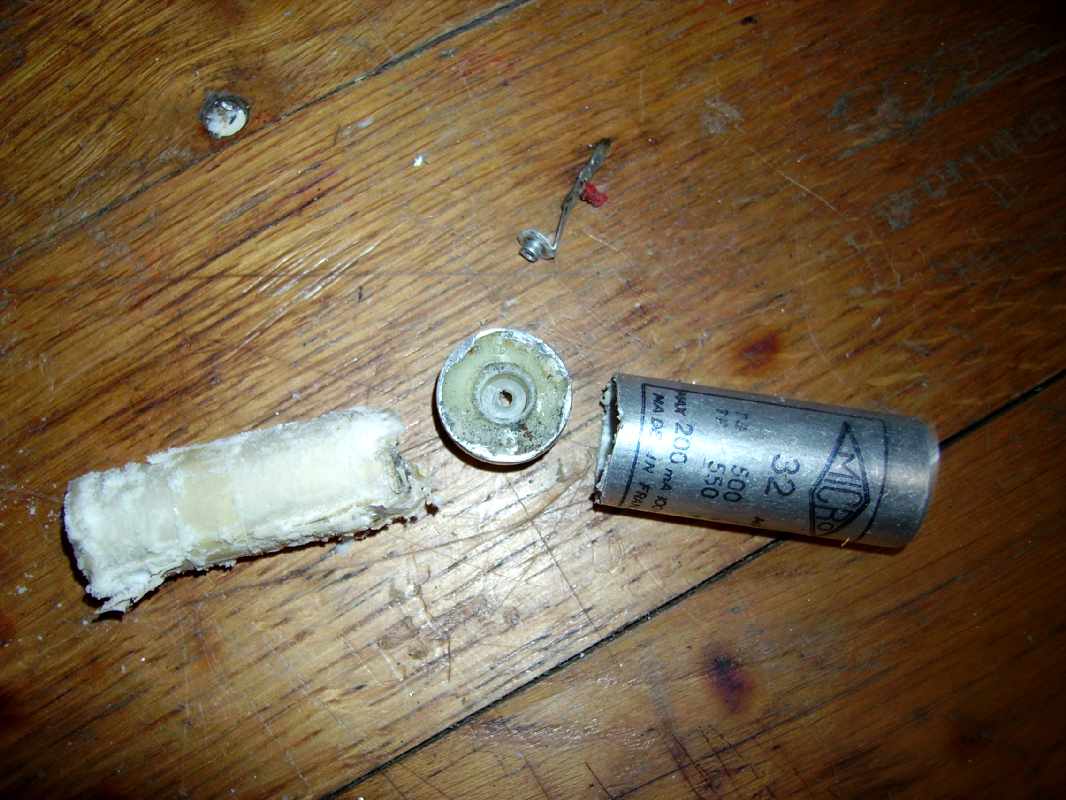

On prends ensuite l'embase avec son écrou plastique dans un étau et on perce au milieu un trou de 3mm:

imgp5275-1.jpgLes restes du condensateur partent à la poubelle et on va préparer le nouveau:

On nettoie bien l'intérieur du tube a l'alcool, pour enlever toute trace du produit chimique qui pouvait y rester...

Les condensateurs actuels sont beaucoup plus petits que ceux de 1960 aussi on va faire un condensateur double (pratique pour les filtrages) avec 2 condensateurs séparés soudés ensembles:

J'ai acheté sur Ebay un lot de condensateurs de 22µF et de 32µF 400V: ça conviendra à la plupart des postes!

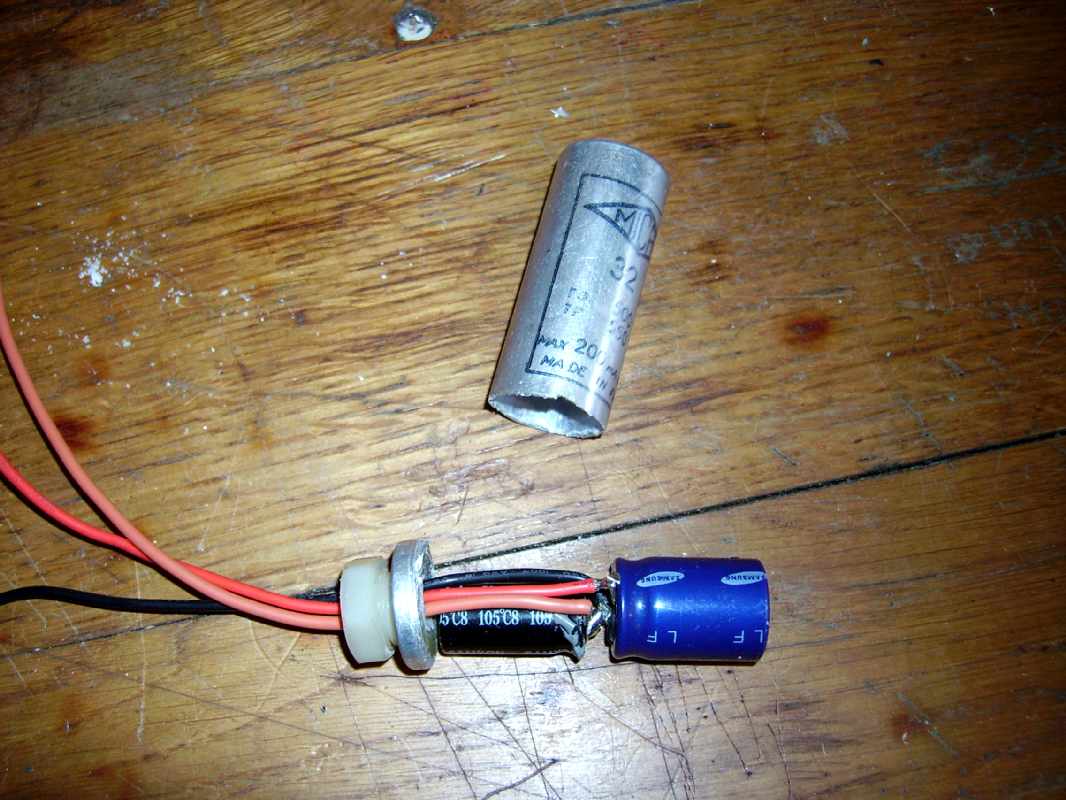

On les soude tête-bêche en reliant les négatifs ensemble et à un fil noir

Le positif du 32uF sera relié à un fil rouge

Le positif du 22uF sera relié à un fil orange



Attention! les fils seront bien isolés avec du scotch, et à l'intérieur du tube j'enroule une feuille de plastique  afin déviter tout Pb d'isolement!

imgp5277.jpgOn passe les fils dans le trou du socle et on entoure le bloc avec quelques spires de scotch plastique.

Ensuite on enfile dans le tube alu le bloc  des 2 condensateurs en tirant doucement sur les fils.

On ferme ensuite avec quelques tours de scotch imitation métal argenté:

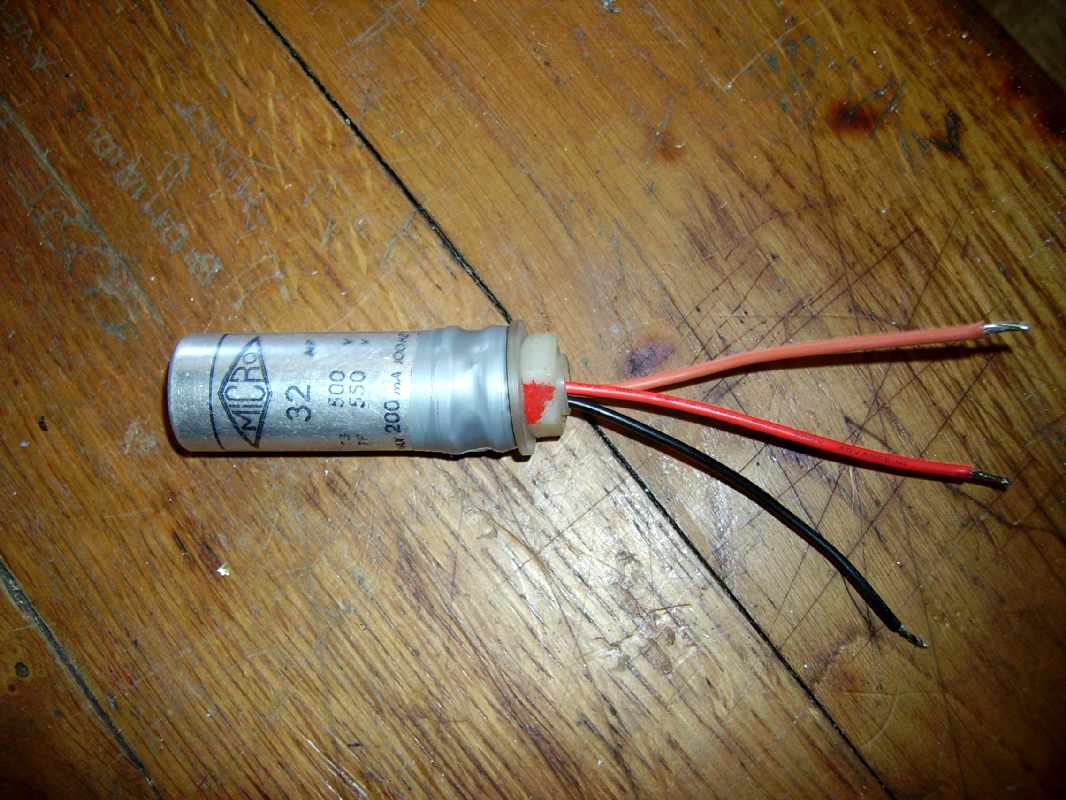

imgp5279.jpgOn dénude et on étame les 3 fils et la partie électrique est terminée...

Dernier test: on vérifie à l'ohmmètre que le tube alu est bien isolé des 3 fils.



Il peux arriver que l'on ait pas les bonnes valeurs ...ou les bonnes tensions de service:

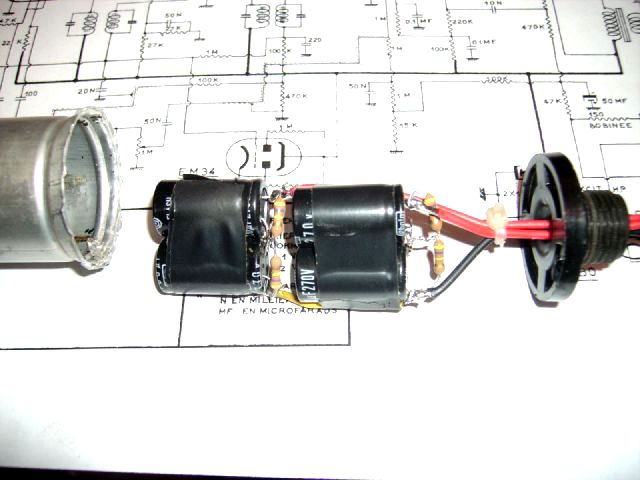

Dans ce cas un groupement de condensateurs en série ou en parallèle va nous sortir d'affaire...imgp7202-1.jpg

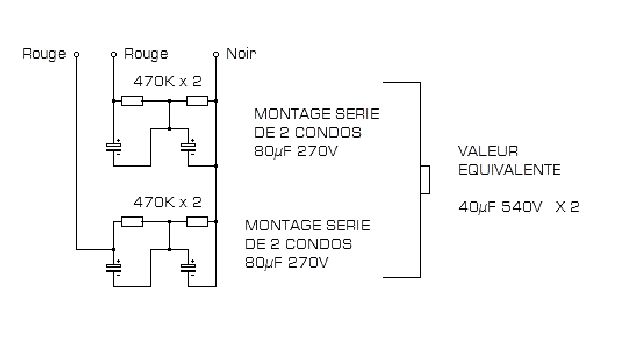

Par exemple lors de la restauration du Clarville Favori66 il me fallait des condensateurs isolés à plus de 450V ...J'ai donc fait un groupement série de 2 condensateurs et cela pour chaque valeur...Le schéma résultant était le suivant:condos-2.jpg

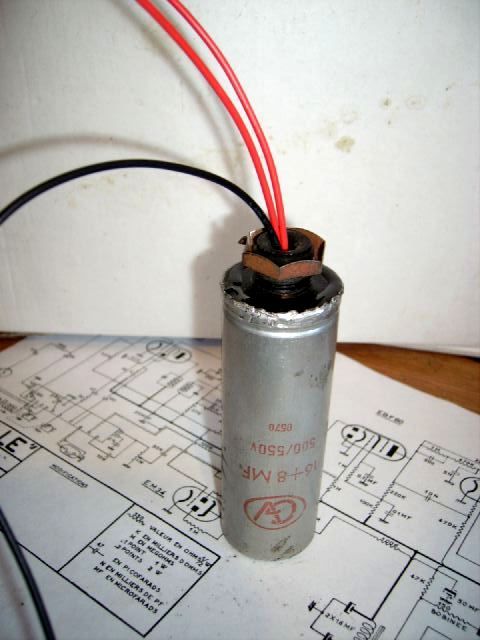

La valeur équivalente est de (2x) 40µF 540V !....les résistances de 470Kohms sont indispensables car elles permettent d'égaliser les courants de charge.imgp7205-1.jpg

On vois que dans les cartouches vides on peux monter toutes sortes de condensateurs branchés en série ou en parallèle!



 Enfin un dernier cas rencontré lors de la restauration du poste SABA Konstanz:

Les condensateurs de remplacement ne rentrent pas dans le tube d'origine:S7300275

La solution est très simple:

j'ai utilisé un tube en plastique de médicament pour y mettre mes condos les fils sortant par un trou dans le bouchon!S7300276

Les tubes sont ensuite peints couleur alu et le tout remonté sur le chassis: la base des tubes est collé à l'araldite sur la tôle: l'illusion est parfaite!




Les condensateurs tubulaires axiaux ou "cartouches"

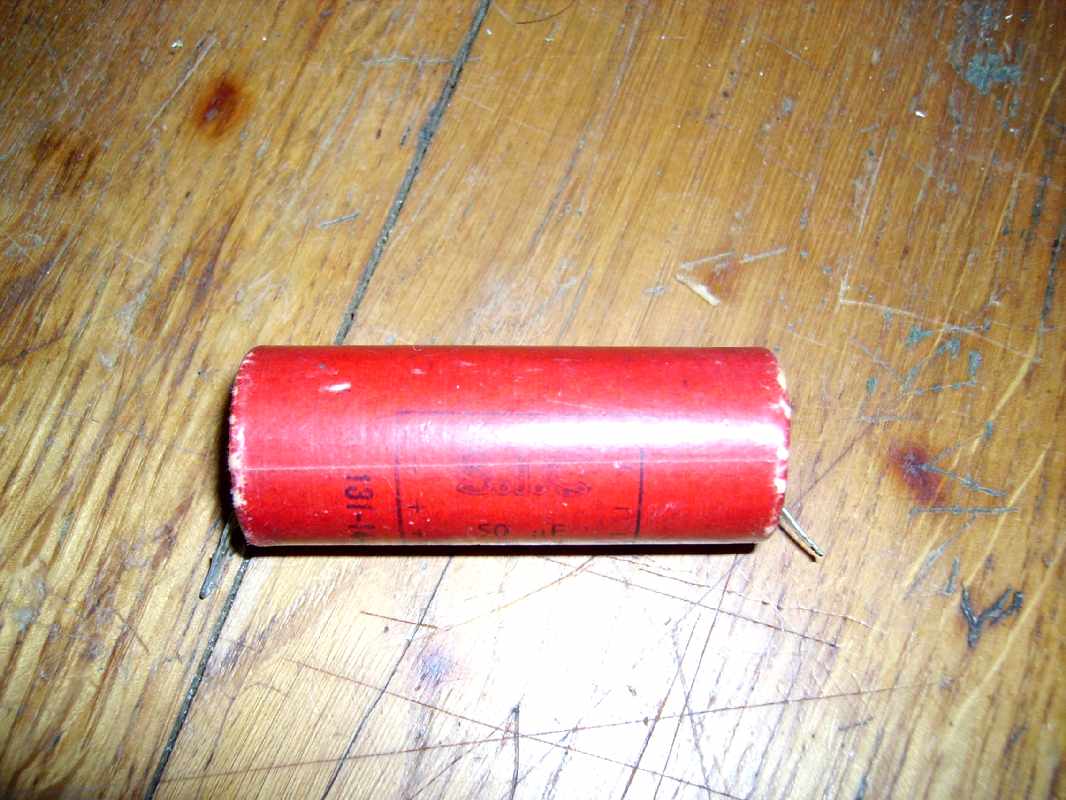

Et maintenant on va s'attaquer à un condensateur tubulaire à sortie axiale souvent présent sous les chassis des postes,

ils sont assez fréquents dans les petits récepteurs "tous courants":


Tout d'abord je le sort de sa gaine cartonnée
Puis avec un cutter je découpe l'espèce de rondelle caoutchouc: attention aux doigts.!..
Ensuite avec une pince à becs fins j'écarte l'alu extérieur pour pouvoir extraire l'ancien

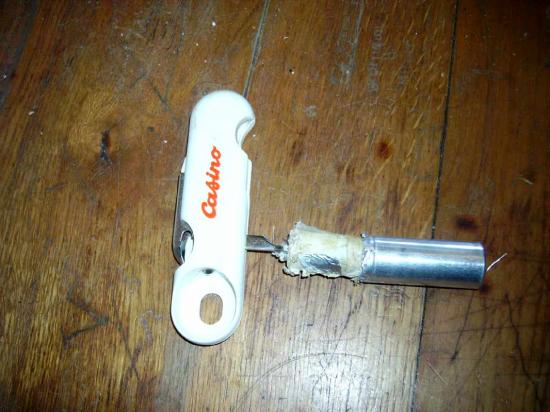

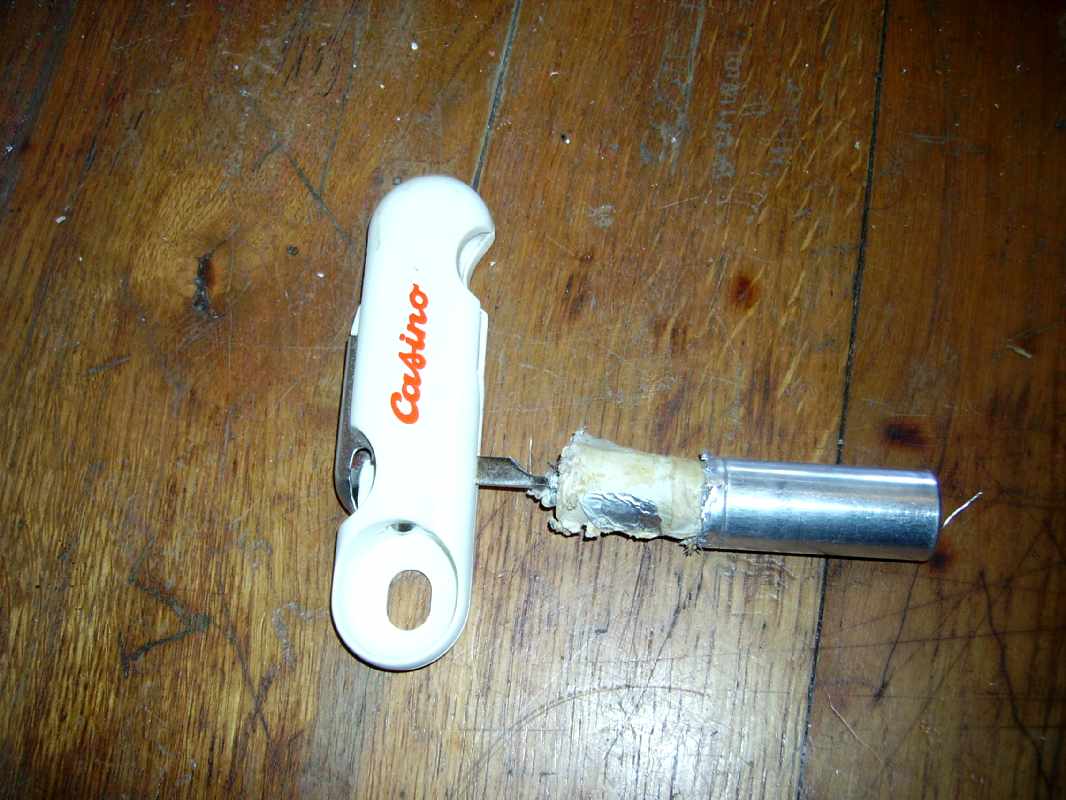

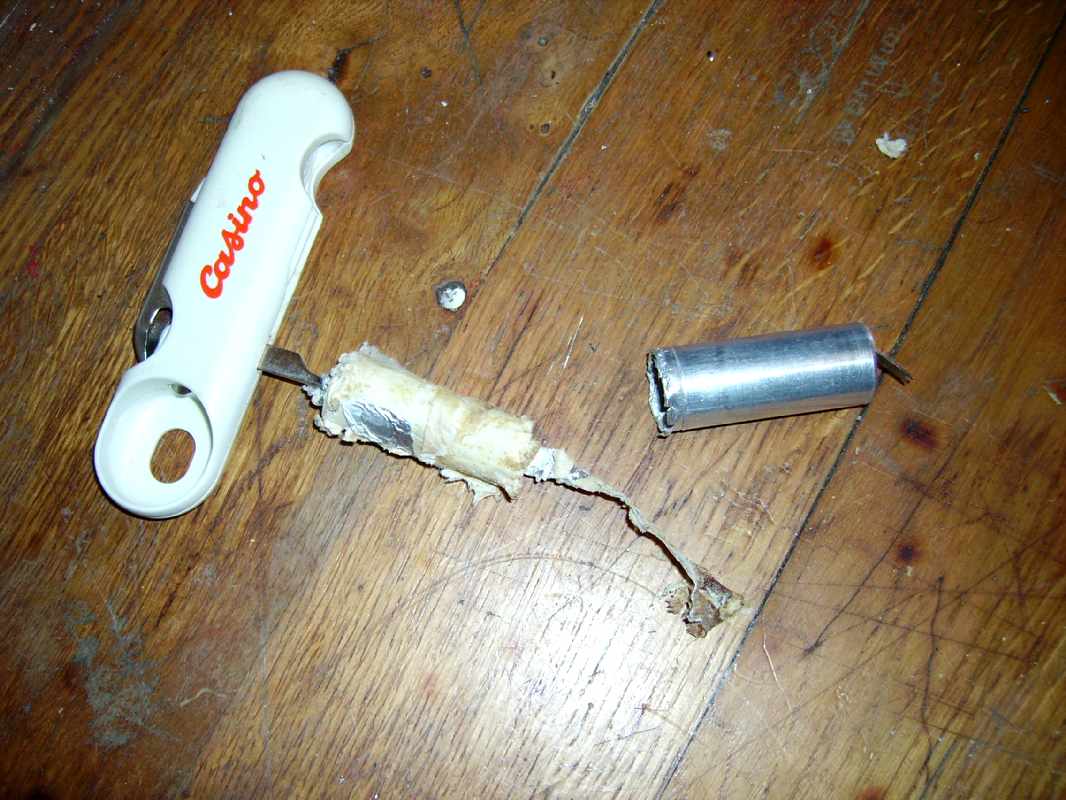

La seule méthode efficace pour le sortir est...le tire-bouchon et encore ça vient pas toujours du premier coupimgp5294.jpg

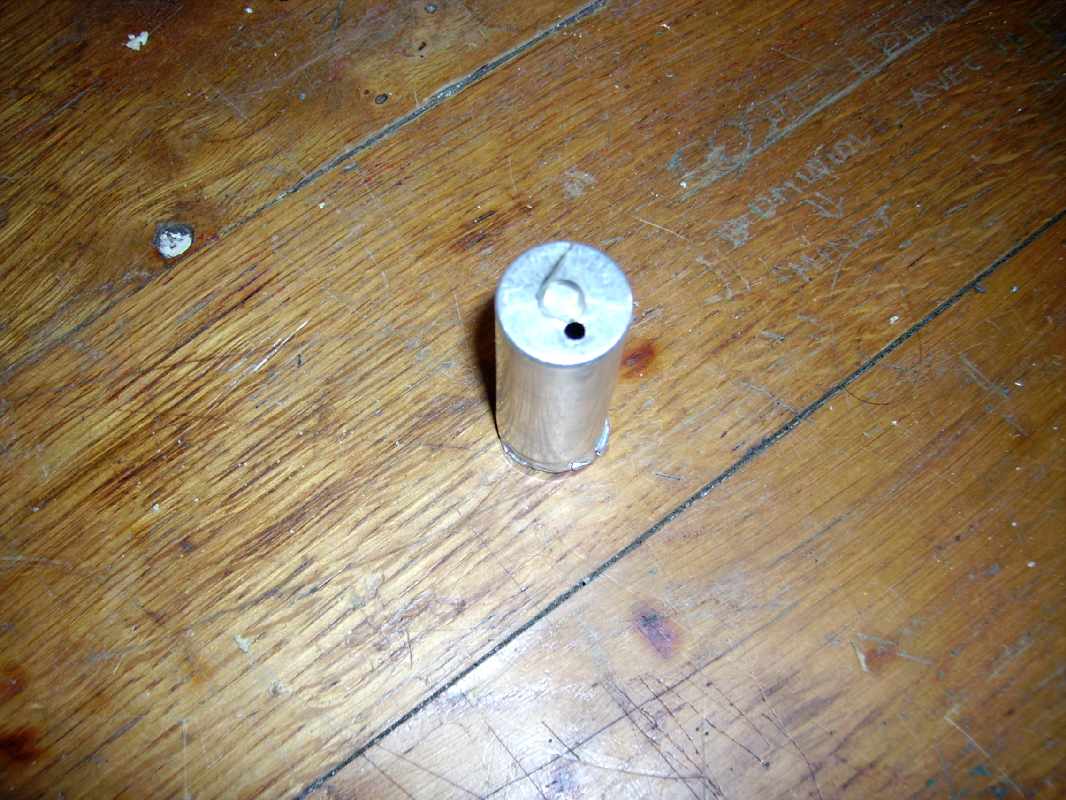

Ensuite on perce un trou dans le tube alu pour faire passer le fil du nouveau condensateurimgp5295.jpg

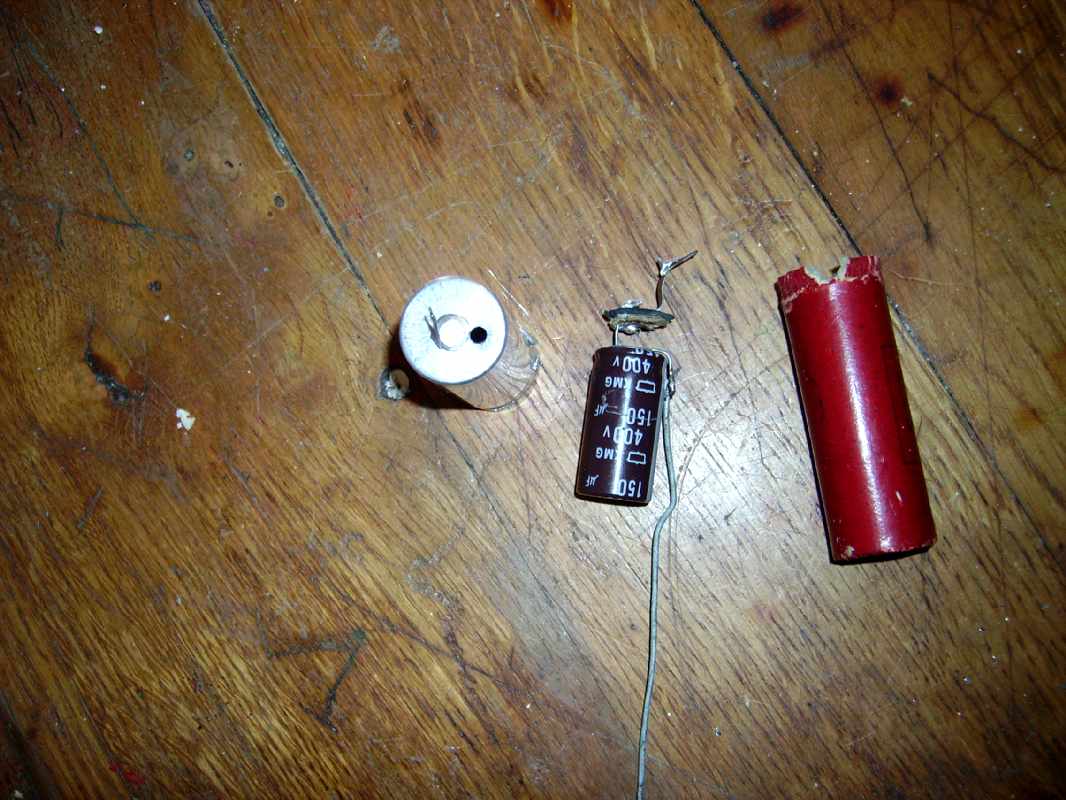

On prépare le nouveau condensateur en prolongeant le fil négatif d'une part et en soudant le fil positif à la capsule
découpée précedemmentimgp5296.jpg

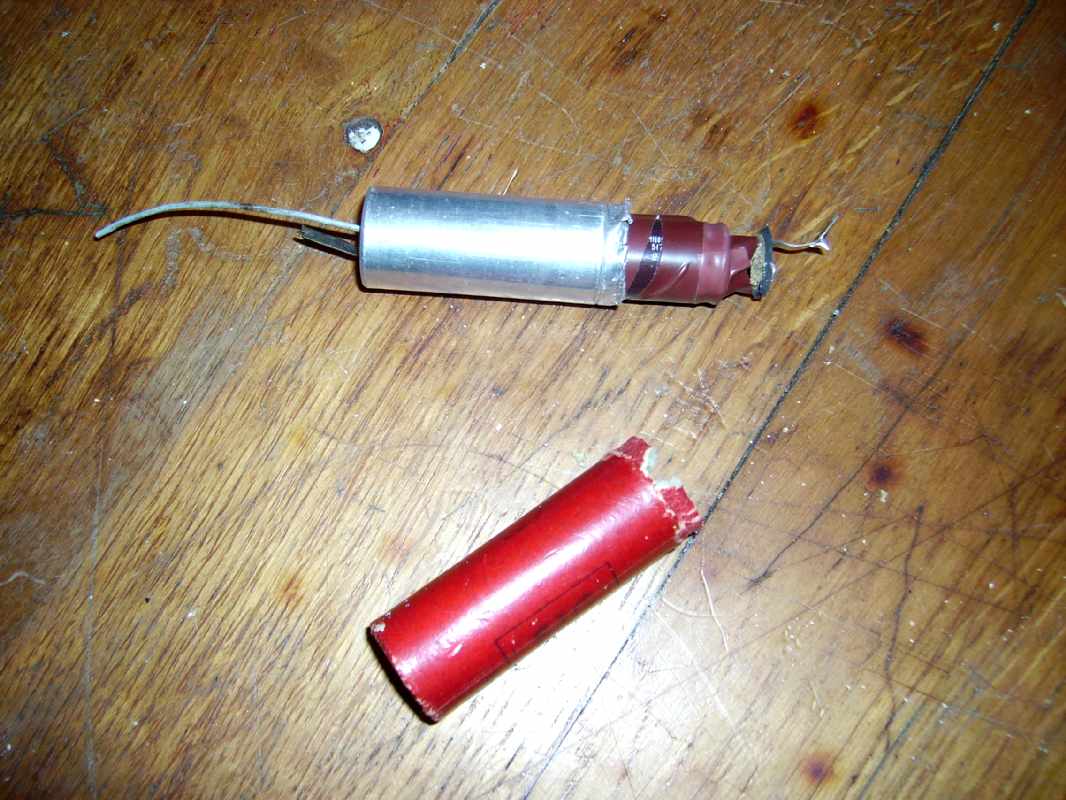

On isole le tout avec du scotch plastique:imgp5297.jpg

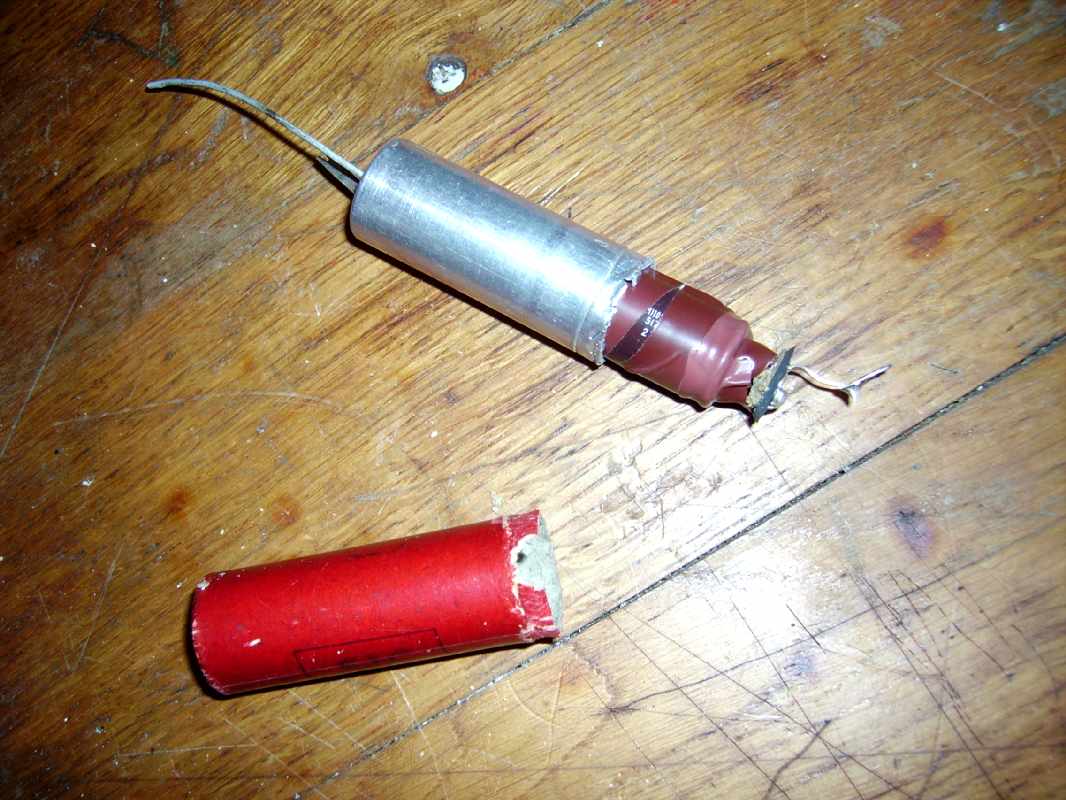

on l'enfile dans le tube alu, et on remplis de colle!imgp5298.jpg

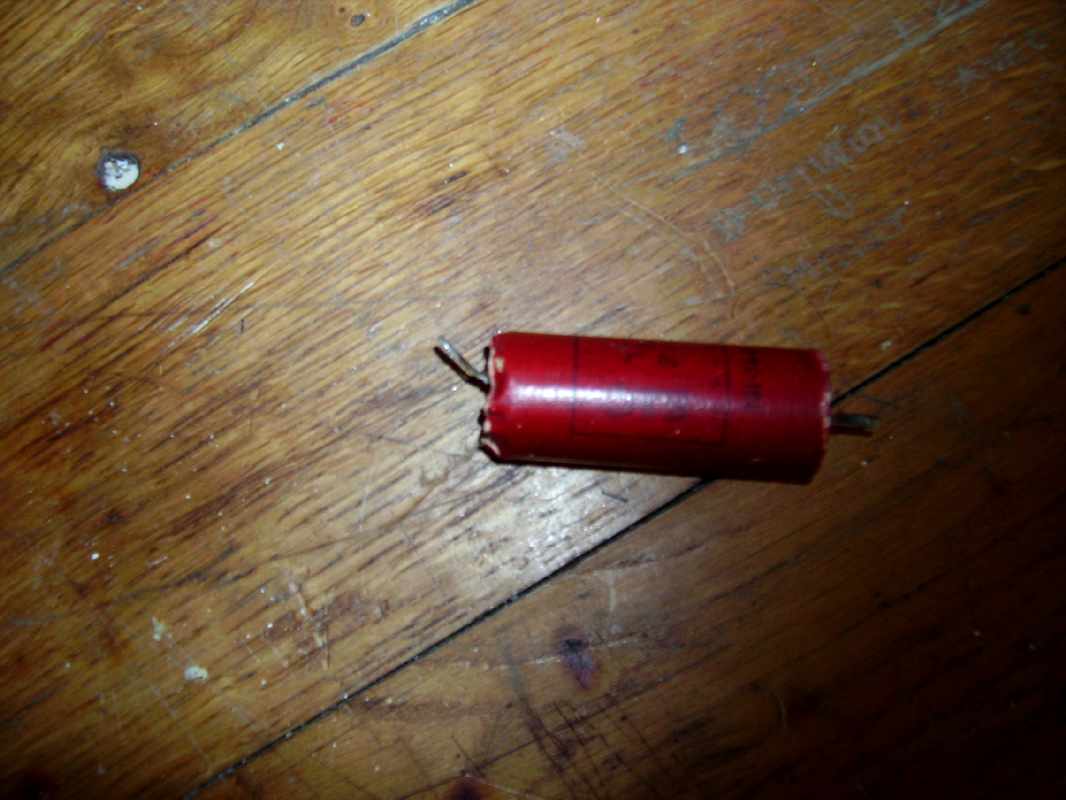

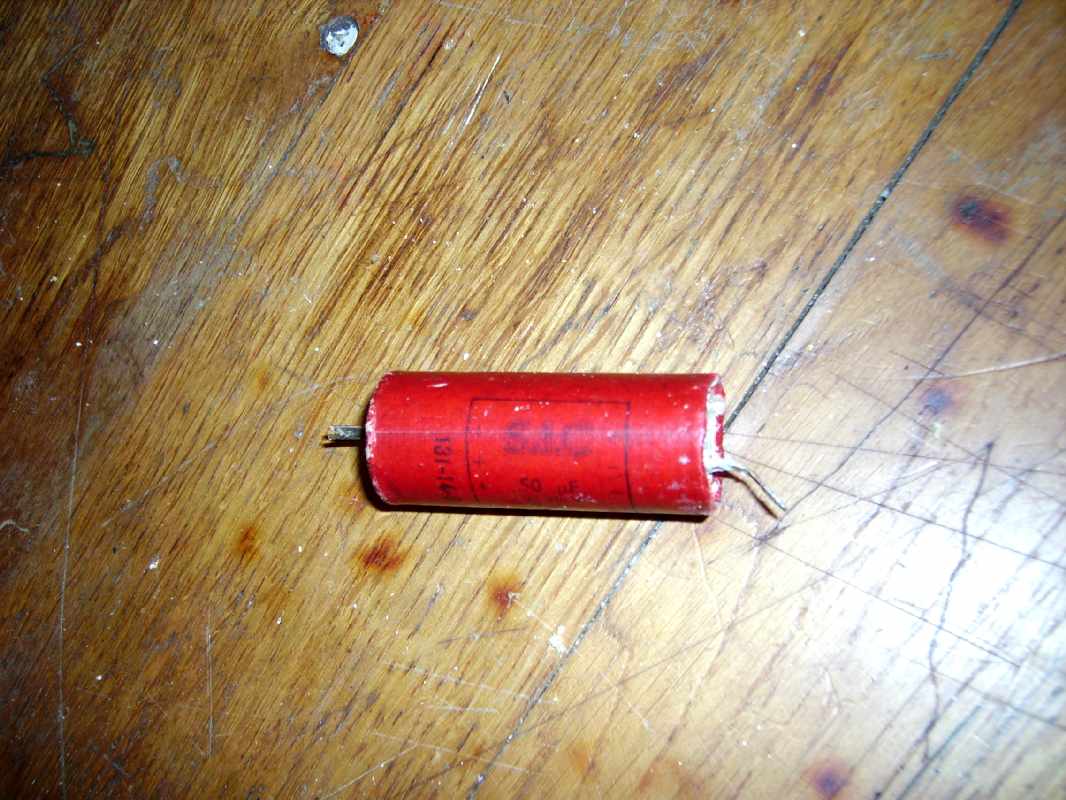

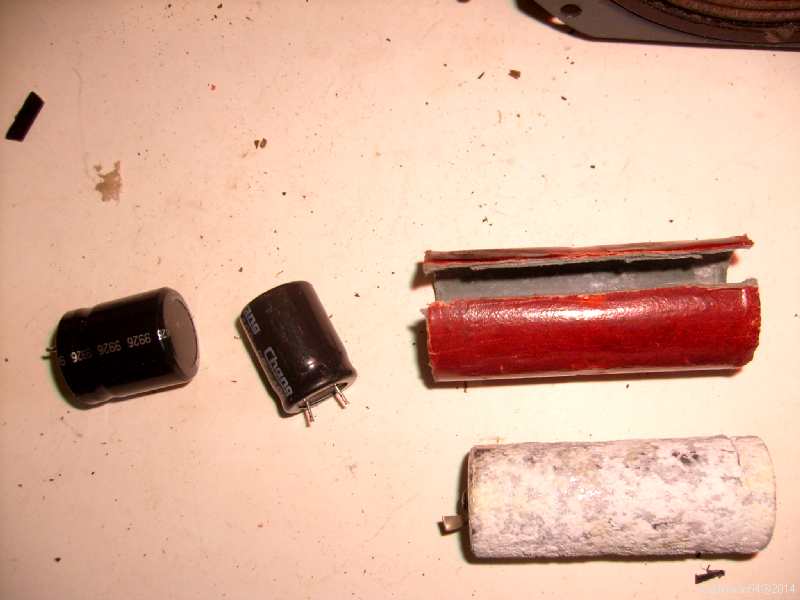

Des que la colle a séché, on le remet dans son tube en carton et on replie les bords.imgp5301.jpgimgp5302.jpgDans certains postes où je manquais de place il m'est arrivé d'en monter deux dans le tube:

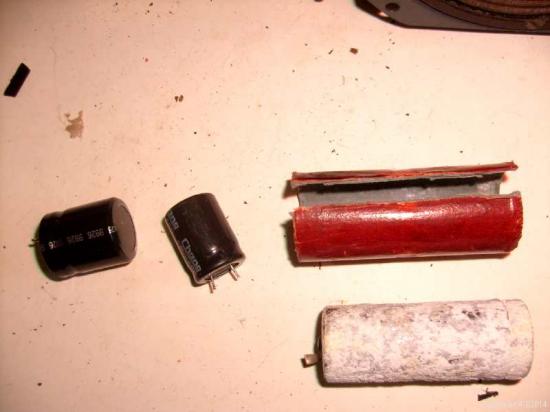

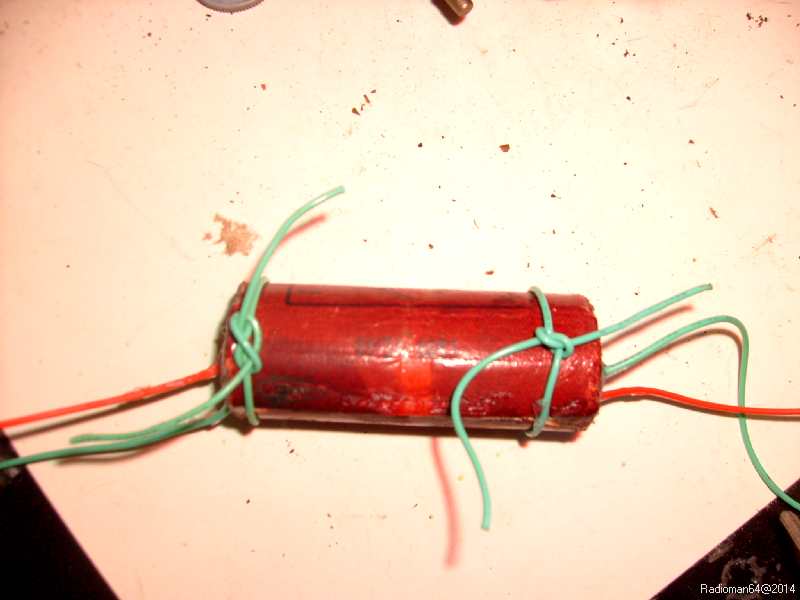

S7300447S7300452 1Dans le tube recollé il y a un condensateur de chaque coté!



Enfin pour l'étiquetage j'ai trouvé de nombreux scans d'étiquettes sur l'excellent site:

http://www.radiomaritime.com/la_biblio_de_alain/bg_et_condo.php  ...que je remercie au passage!

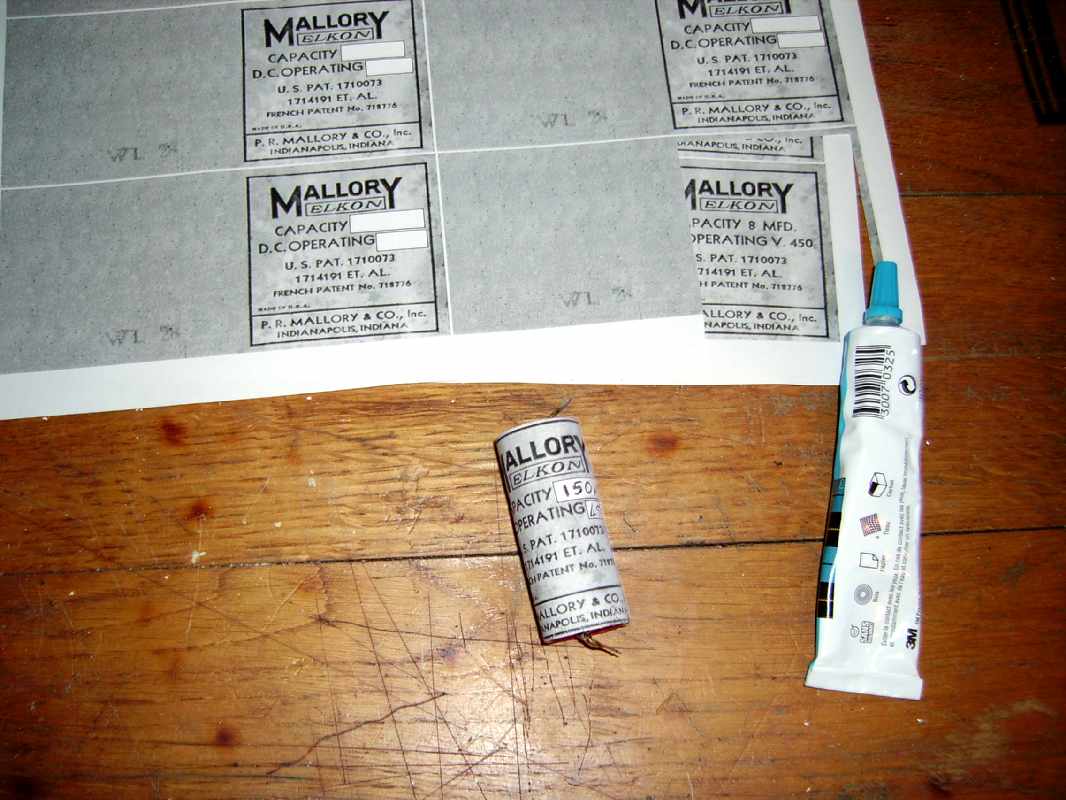

j'y ai pris une planche d'étiquettes et avec un logiciel de dessin j'ai détouré en blanc l'endroit où les valeurs sont marquées!imgp5303.jpg

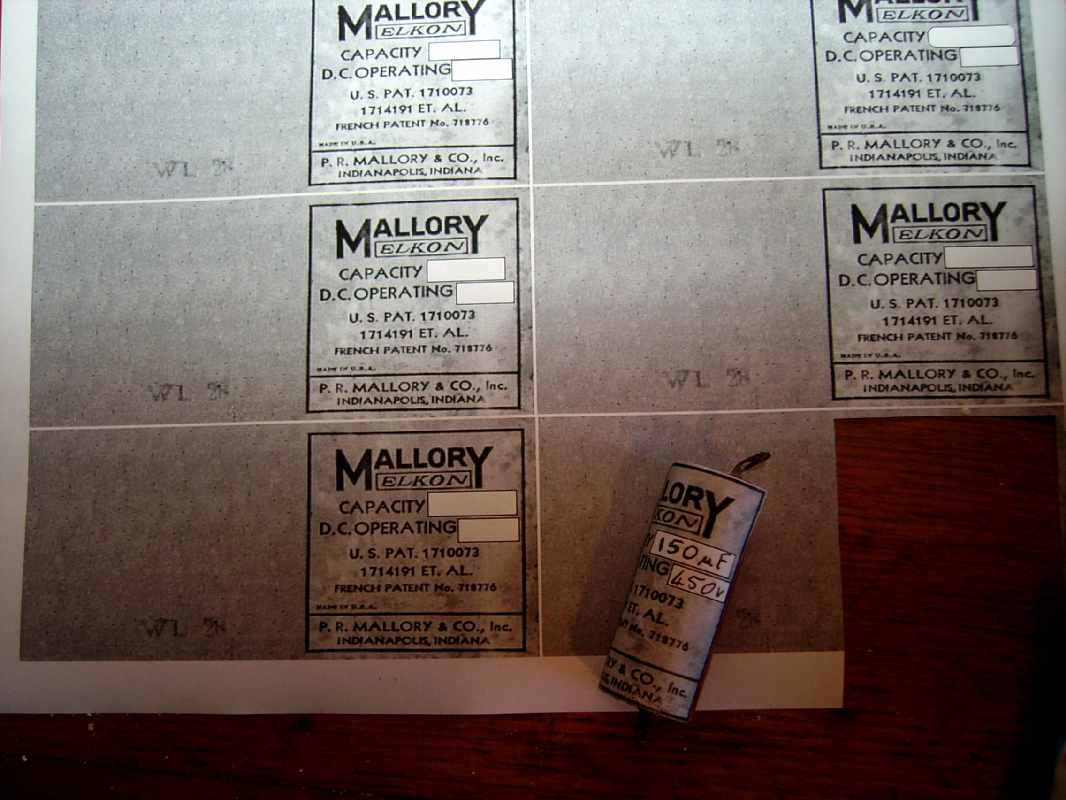

Il suffit donc avec un stylo noir de marquer la valeur et la tension du condensateur de remplacement.imgp5304.jpg
On peux aussi l'imprimer en couleur si on veux.
Cela n'a rien d'anachronique car dans les postes on trouvait parfois des condensateurs marqués ainsi a la main!

Et voici un "nouveau" condensateur "prêt pour le service"...

 Beaucoup d'autres sont disponibles sur le site précédemment cité que je remercie au passage tout particulièrement!planche-f-450v-2.jpg

Et voila, la "restauration" des condensateurs n'a plus de secrets pour vous!

Certains vont trouver que c'est bien compliqué et qu'il suffisait de mettre des condensateurs neufs soudés par en dessous:

Il est certains que pour les postes "bas de gamme" ou "sans valeur" cela m'est déjà arrivé, mais dès que l'on restaure un joli poste c'est quand même plus beau de rester dans l'esprit de l'époque et puis après tout on est à la retraite donc on a le temps de "fignoler" un peu le travail que l'on fait!
