REFAIRE UN CADRAN



C'est au cours de la restauration du poste "PHRYNIS" de 1936 que j'ai été amené à refaire un cadran car celui d'origine était très endommagé.



Voila comment je m'y suis pris:

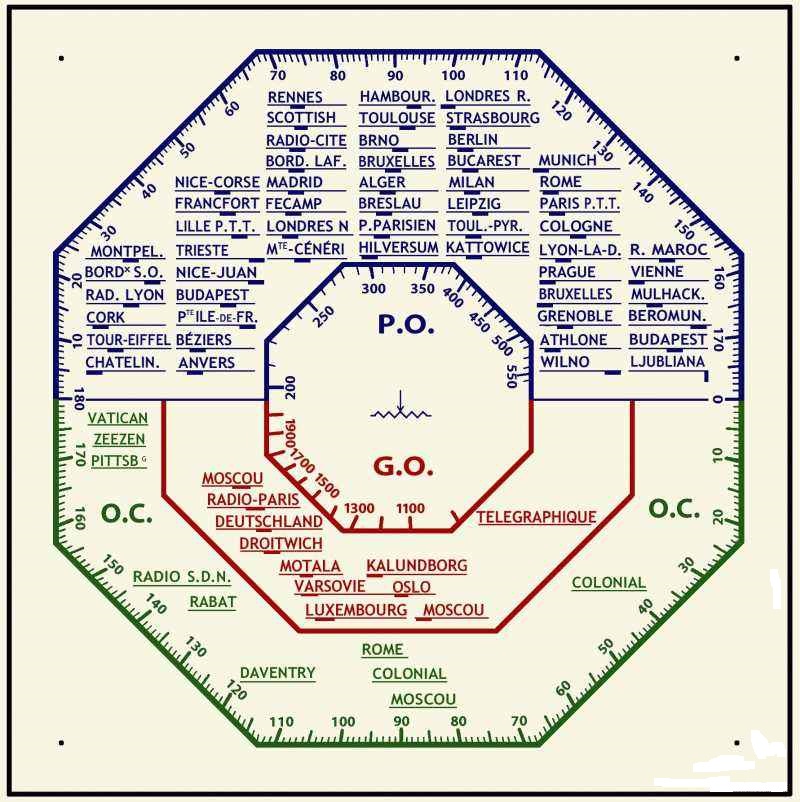

Tout d'abord il faut disposer d'un bon scan du cadran ressemblant à l'original, je l'ai trouvé sur le site de F5BU http://www.f5bu.fr/41923cadran inconnu 6 2 retouche 1En premier avec un logiciel de photo:( j'utilise Photofiltre7 car il est gratuit)...On vas le mettre à l'échelle puis on va augmenter un peu le contraste de l'image:

J'ai fait ainsi "remonter" la teinte jaune du fond et il faut que les inscriptions soient très marquées.

Une fois l'image "prête" je vais l'imprimer sur un film transparent adhésif:

On met les réglages de l'imprimante en "haute qualité" et impression photo..!

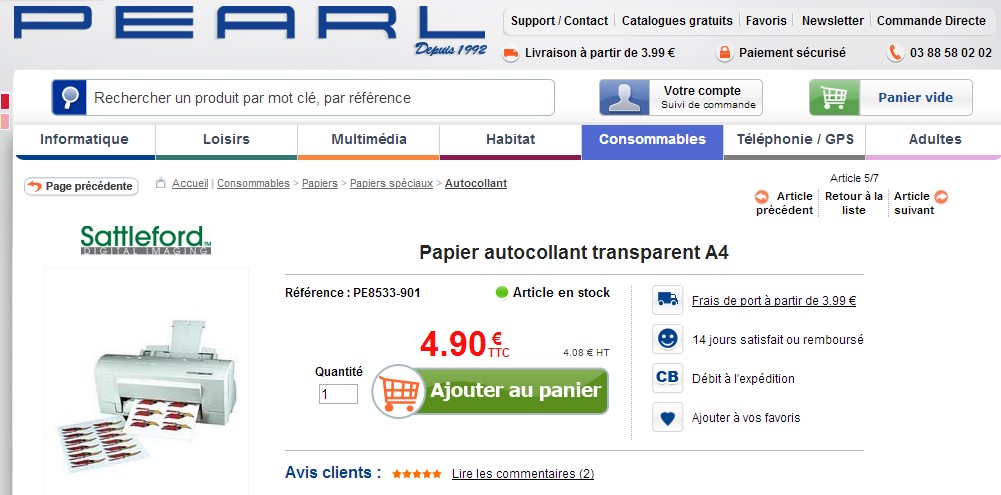

J'ai utilisé du film plastique autocollant  type "Sattleford digital imaging" compatible impression jet d'encre épaisseur 120µ acheté chez "Pearl diffusion".

Papier01

Ce film est  sur un papier de protection : ensuite on va enlever le papier en commençant par un coin et on va le coller sur un plexi transparent découpé à la dimension

 On peux aussi le coller sur une plaque de verre mais personnellement je suis plus à l'aise dans la découpe du plexi que du verre!

C'est pas facile car il faut éviter de faire des "bulles" l'adhésif étant très fin, et l'impression fragile!

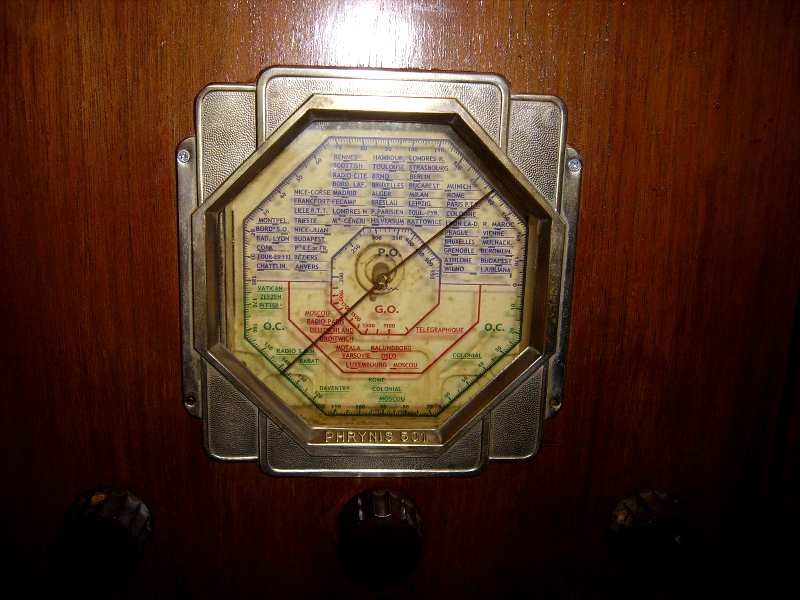

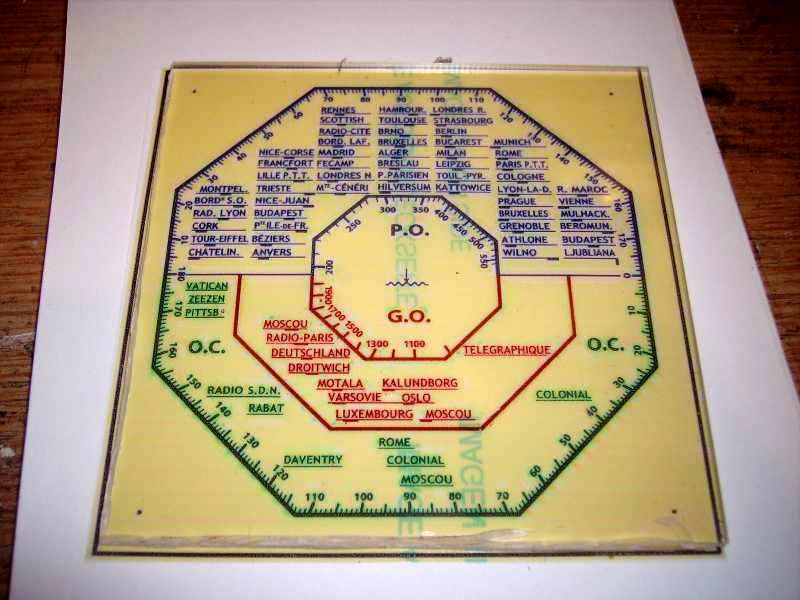

Imgp8920 2Il reste à fixer le cadran en place ....Le résultat est très correct: le fond jaune ressort un peu ...c'est voulu!Imgp8947 1Cette méthode est applicable à toute sorte de cadrans qui sont éclairés par transparence.

 ----------------

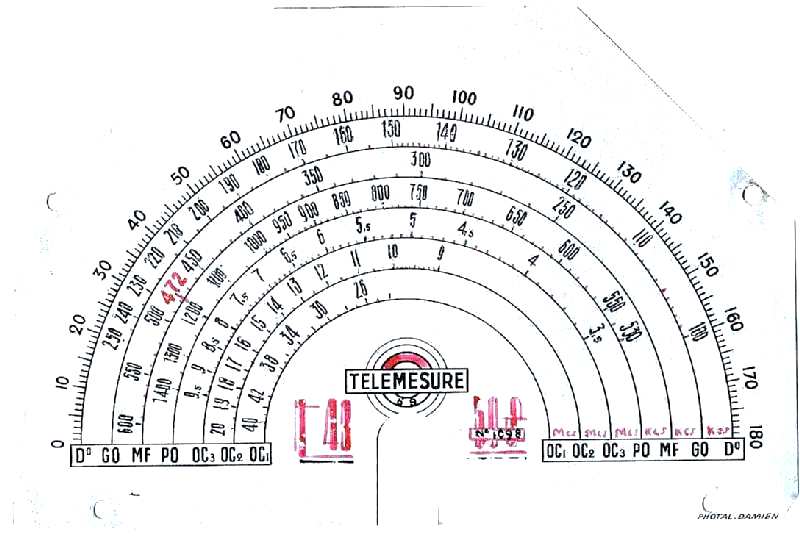

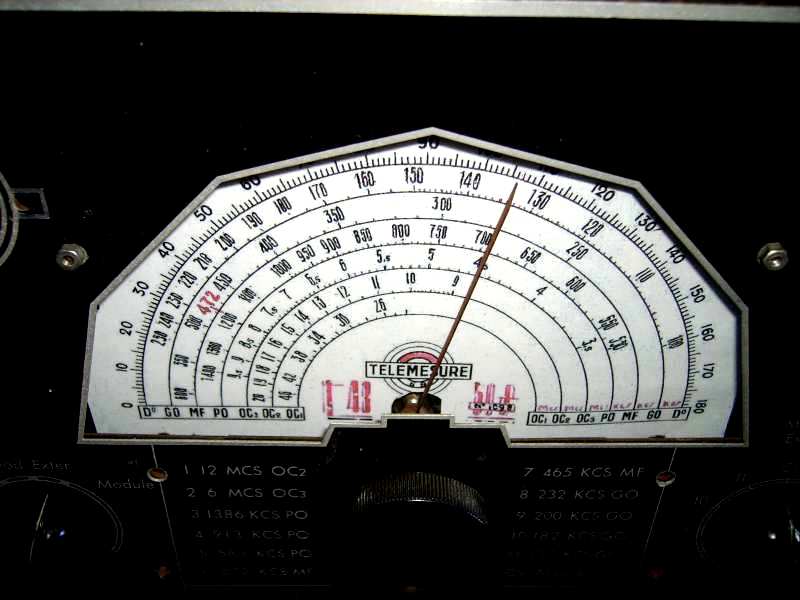

Pour les cadrans éclairés par devant on va les imprimer sur un bristol blanc qui sera ensuite plastifié comme sur le générateur Hétérodyne Télémesure

CadranImgp8143La taille est limitée par l'impression car au dela du format A4 il va falloir faire des raccords ce qui n'est pas évident!

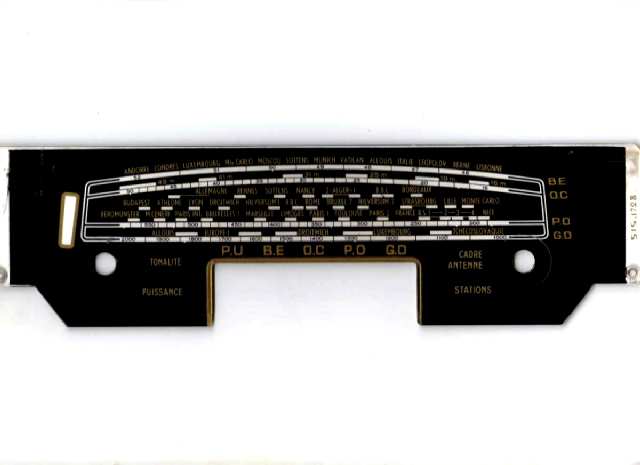

Voici pour terminer les scans de quelques cadrans trouvés au hasard de mes recherches sur le Net:

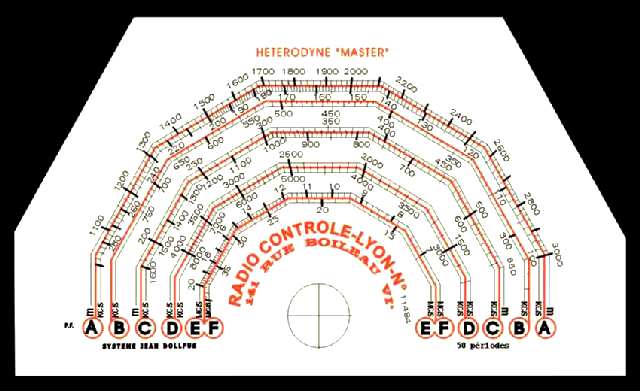

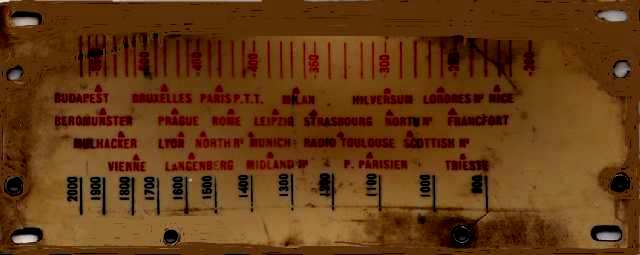

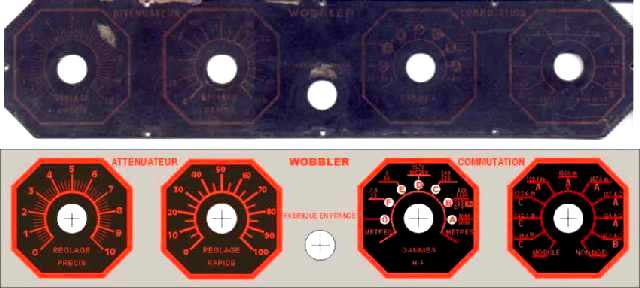

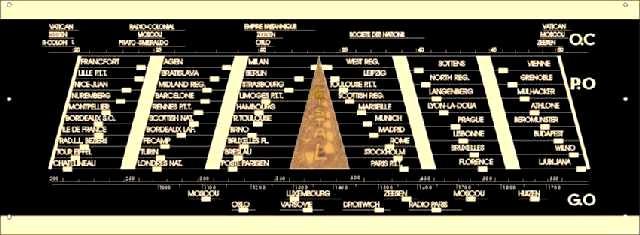

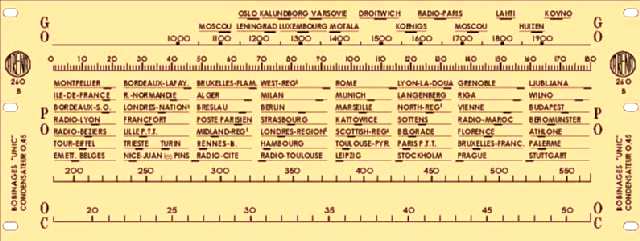

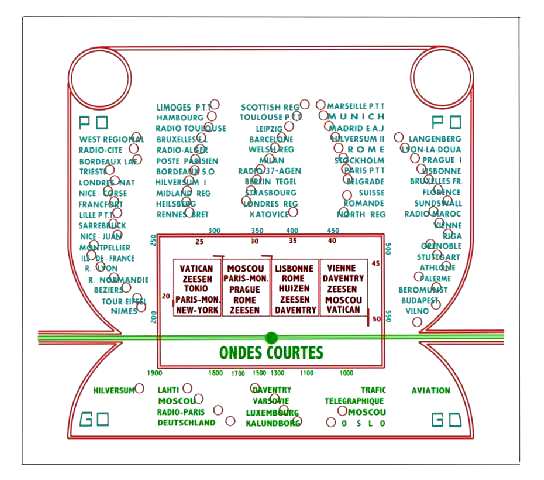

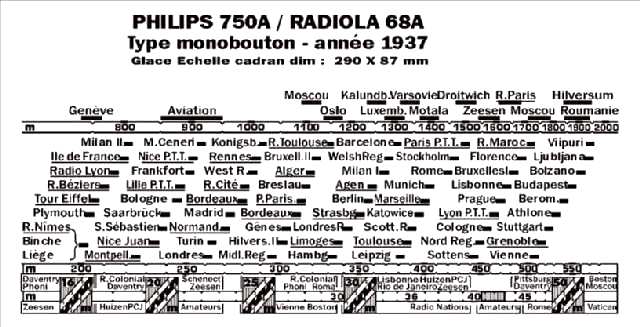

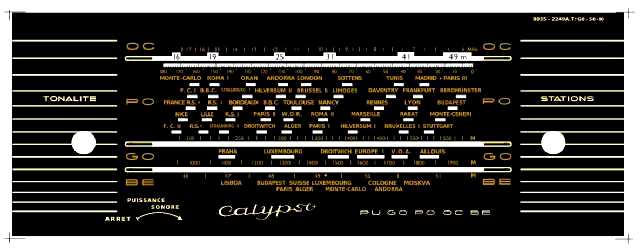

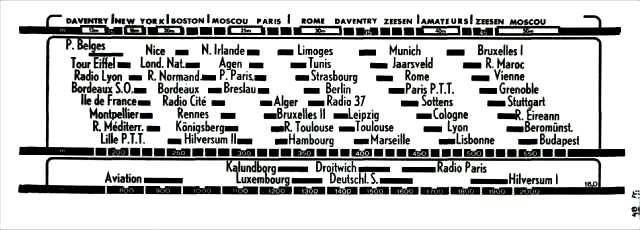

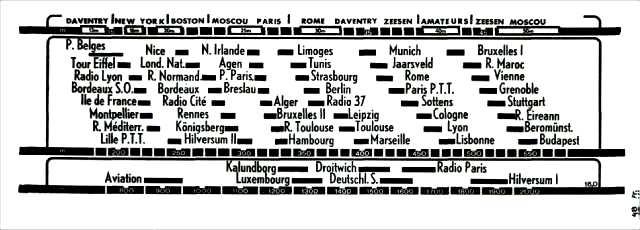

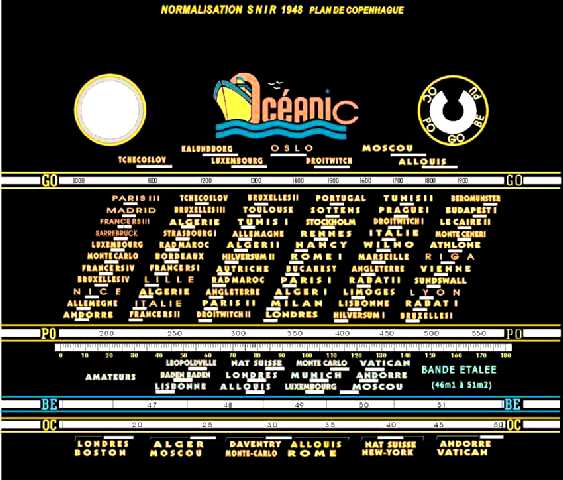

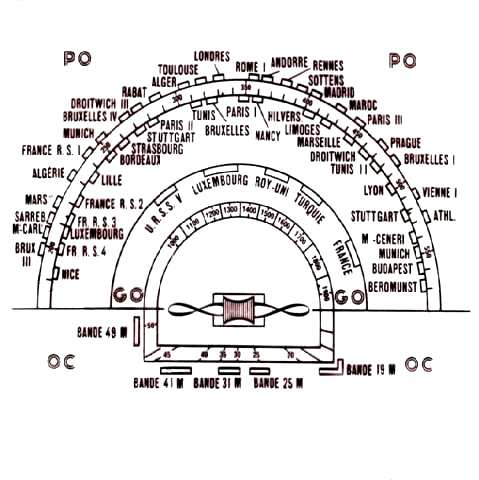

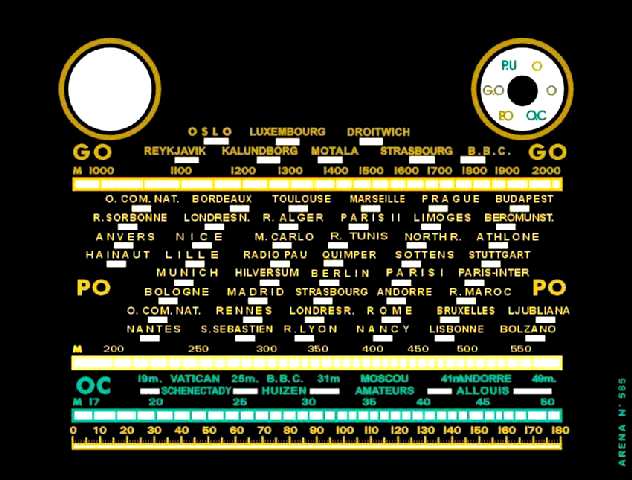

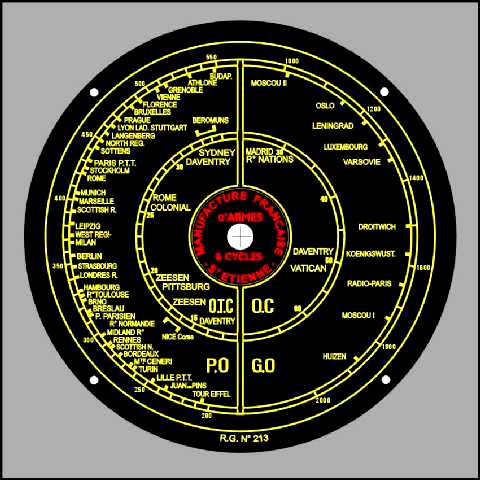

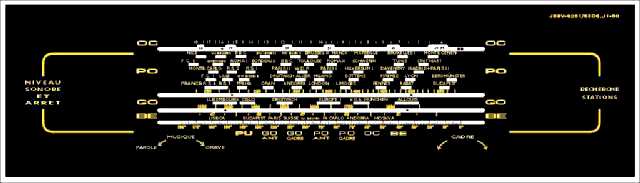

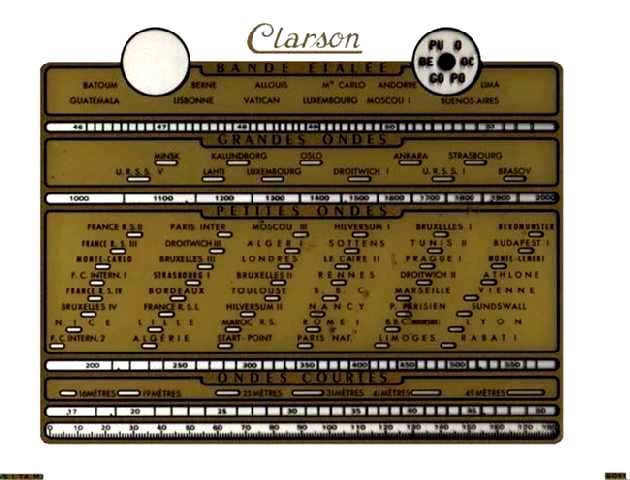

Cad 750a jpgCad arena 260b jpgCad clarson jpgCad crystalCad fandango 1 jpgCad heterod rc 2 jpgCad heterod rc 3 jpgCad mf ba36 2 jpgCad oceanic jpgCad perfectas0 jpgCadran 480aCadran03CalypsoManufrancePathe53

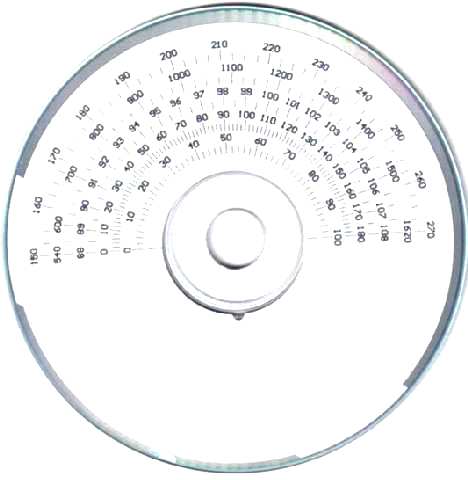

CadranCadran

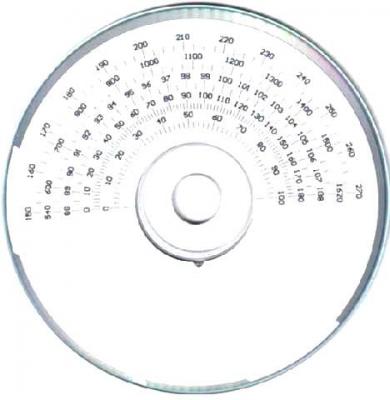

Le dernier cadran est un modèle "Standard"...il pourra servir pour vos réalisations personnelles!

Je rajouterais des scans de cadrans au fur et à mesure de mes découvertes, si vous avez des" scans cadrans" à me proposer n'hésitez pas!

Date de dernière mise à jour : 26/05/2020

Commentaires

  • Dd
    • 1. Dd Le 06/06/2021
    Bonjour, je viens poster. Suite a l'acquisition d'un tsf schneider en pleine restauration et optimisation pour avoir un style ancien avec du nouveau, surtout le stéréo. J'ai vu sur ce forum qu'il était possible de refaire des cadrans, alors près de 5h de boulot sur photoshop pour la restauration du cadrans également, serigraphie fatigué pour ma part de base. Je vais passé a la recherche de l'impression aux alentours ou sur internet.
    Projet en cours en ce moment.

    A bientôt Cadran en pleins travail
  • VIRGIL DRUGUET
    • 2. VIRGIL DRUGUET Le 22/08/2019
    Bonjour,
    je retape une radio de la marque electro-radio Lux production, il ne me reste plus que le cadran que je ne trouve pas.Il ressemble un votre modèle en photo : cad-perfectas0-jpg
    est-ce que vous l'auriez en hd ?
    Bien Cordialement.
    • radio-man64
      • radio-man64Le 24/08/2019
      bjr, hélas pas d'autre scan de disponible! cdt domi
  • rolland
    bonjour.
    je me permet de vous déranger.
    je posséde un poste tsf de 1939 grammont type 116 série 3615 qui fonctionne parfaitement mais qui n,a plus de cadran .
    j,ai trouvé sur le site du palais des glaces la bonne référance pour ce cadran 134k.
    je ne posséde ni le matériel ni capable de refaire ce cadan.
    pourriez vous me dire ou trouvez pour reproduire ce cadran.
    ou pourriez vous me le refaire avec paiement peux importe le prix.
    en vous remerciant pour votre réponse.
    cordialement.
    R ROLLAND.
    .
    • radio-man64
      • radio-man64Le 17/02/2017
      bjr, pour refaire le cadran vous pouvez utiliser la méthode (très simple) décrite dans cet article: http://radioman64.e-monsite.com/pages/postes-a-lampes/un-phrynis-501-de-1933.html le résultat est très bon! personnellement j'ai préféré utiliser du plexi que du verre : c'est plus facile à retailler! cdlt domi
  • LEOTY
    • 4. LEOTY Le 02/04/2015
    Bonjour,

    Je recherche le schéma du poste Electronica DARCLAE S 641 A2 afin d'en faire la restautation.
    Par avance merci.
    Philippe.
    • radio-man64
      • radio-man64Le 03/04/2015
      bjr, le schema est ici: http://www.doctsf.com/grandlivre/fiche.php?f_ref=19201&ori=ps cdlt domi64
  • LEO
    • 5. LEO Le 08/12/2014
    Bonjour et merci pour l'information.
    Cdt.
    Philippe.
  • LEOTY
    • 6. LEOTY Le 24/11/2014
    Bonjour,
    Auriez-vous l'amabilité de m'envoyer un scan du cadran qui se trouve sous celui du Philips 750A.
    Il est ressemblant à celui de mon poste ONDIA que je souhaite refaire.
    Cordialement.
    Philippe.
    • radio-man64
      • radio-man64Le 26/11/2014
      Bjr, il s'agit d'un cadran ARENA! Il est ici: https://www.cloud.sfr.fr/?shareObject=95f2bc08-f5f5-d747-3643-ecc6e67766c8 cdlt Domi64

Ajouter un commentaire
