REFAIRE DES CONDENSATEURS RETRO

J'ai eu besoin pour un poste "tous courants" ancien de refaire des condensateurs chimiques type"cartouche":

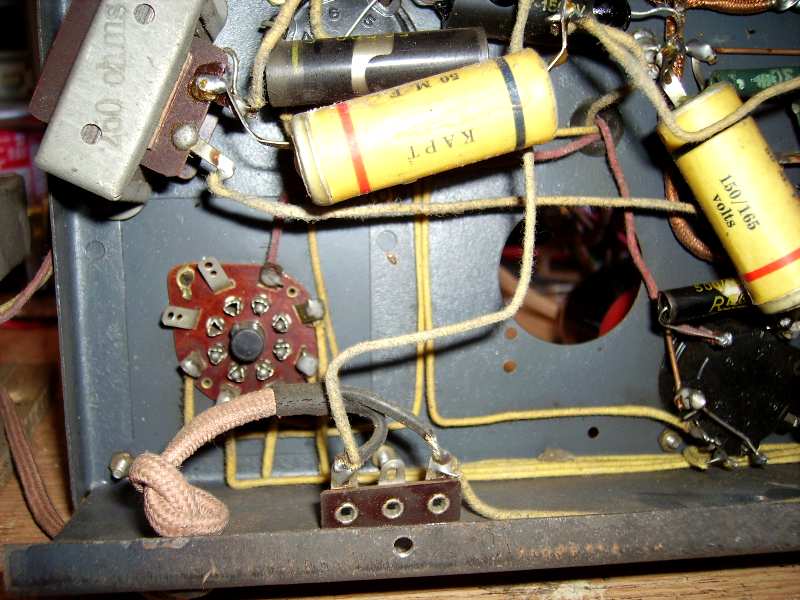

Les deux condos de 50µF 160V sont HS , ils sont sertis et quasiment impossibles à vider pour les remplacer!

J'ai donc utilisé une autre méthode:

j'ai récuperé une étiquette sur un autre "vieux chimique" et je l'ai scannée puis imprimée sur un morceau de bristol:Avec un logiciel de retouche d'image je l'ai dupliquée pour en avoir 6 sur la même feuille de bristol:

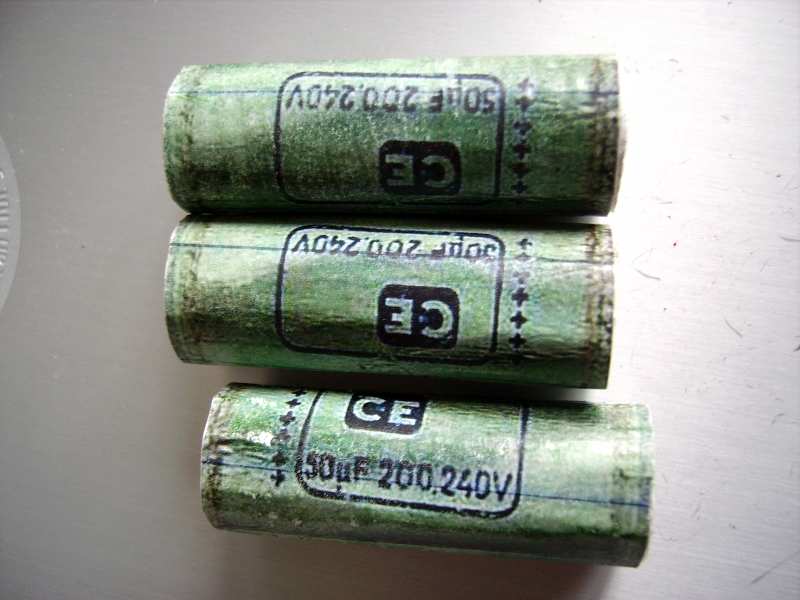

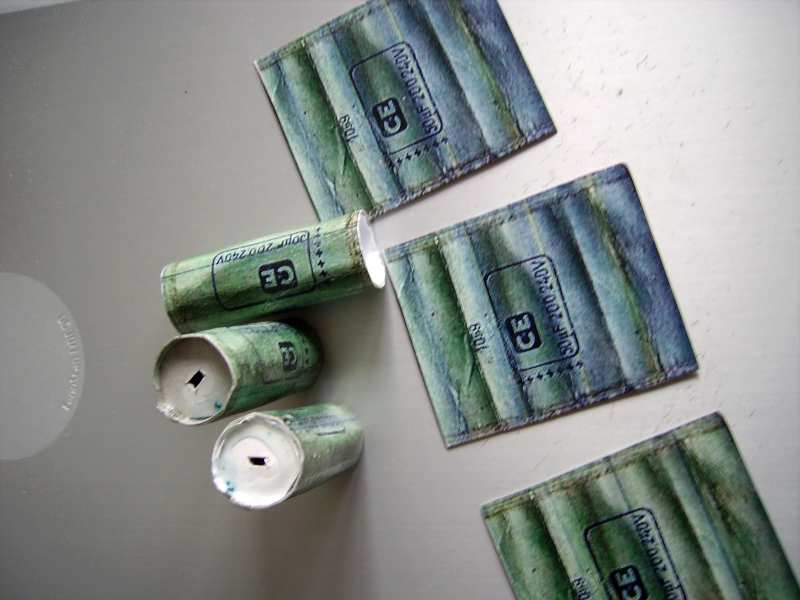

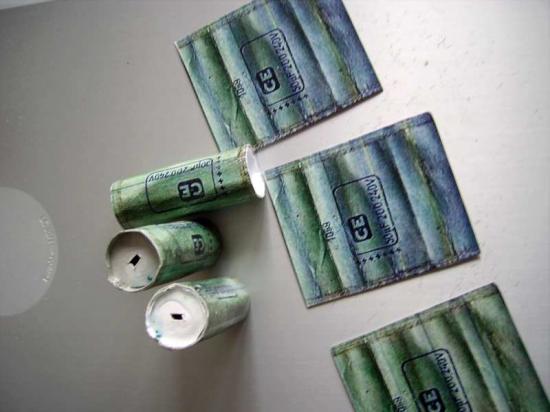

Les cartons sont ensuite découpés:Puis ils sont enroulés et collés (sur le corps d'un feutre indélébile) ...puis une rondelle en carton est collée à une extrémité...

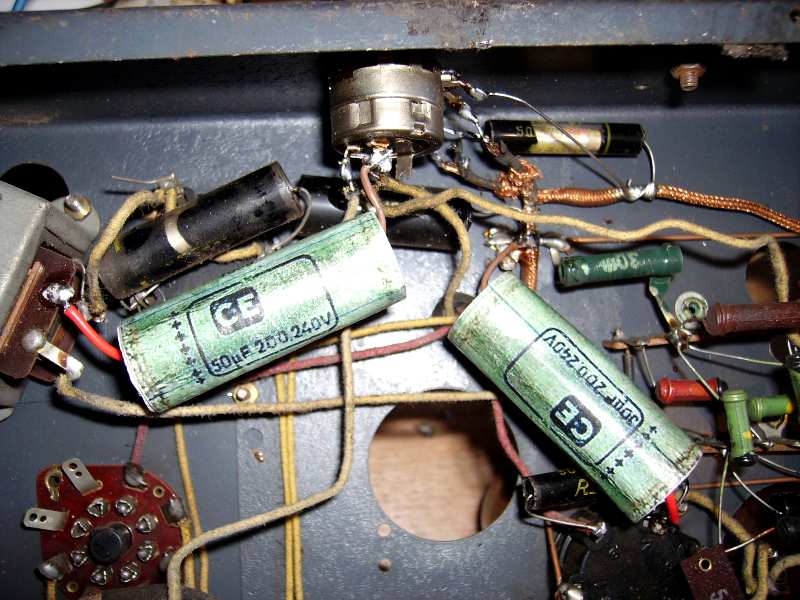

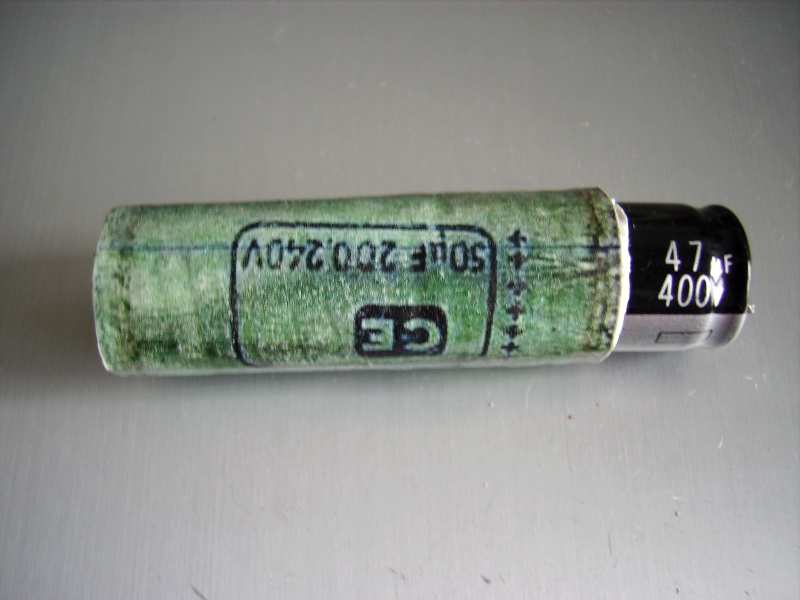

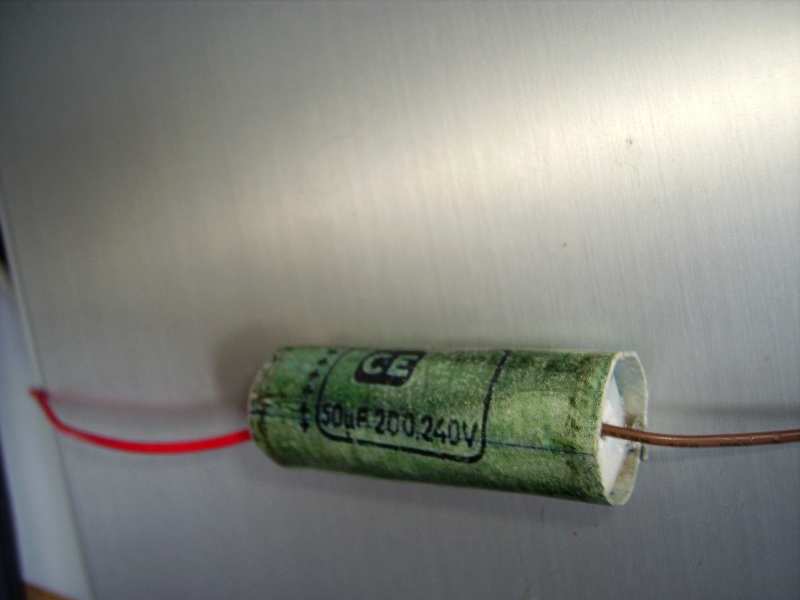

Une fois la colle sèche mes "tubes" sont prêts à recevoir le condensateur de remplacement:Ce condensateur de 47µF 400V rentre juste à l'intérieur ...!J'ai soudé 2 fils en repérant bien les polarités : je fais correspondre avec ce qui est marqué sur l'étiquette...Je colle une rondelle en carton du coté opposé et voila , ma foi, un condensateur "rétro" prêt à prendre sa place dans mon vieux chassis!Et voila!...les 2 condensateurs "rétro" ont pris la place des anciens!

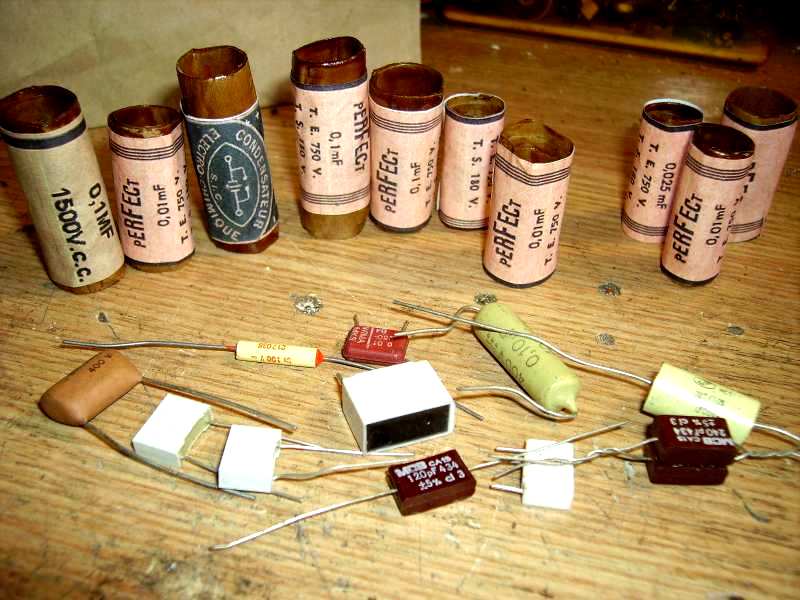

Sur ce même poste j'ai utilisé cette méthode pour les condensateurs papier/goudron:Des bandes de papier kraft sont enroulées et collées sur le tube d'un feutre.

Elles sont ensuite trempées dans du vernis couleur "acajou" et mises à sécher...

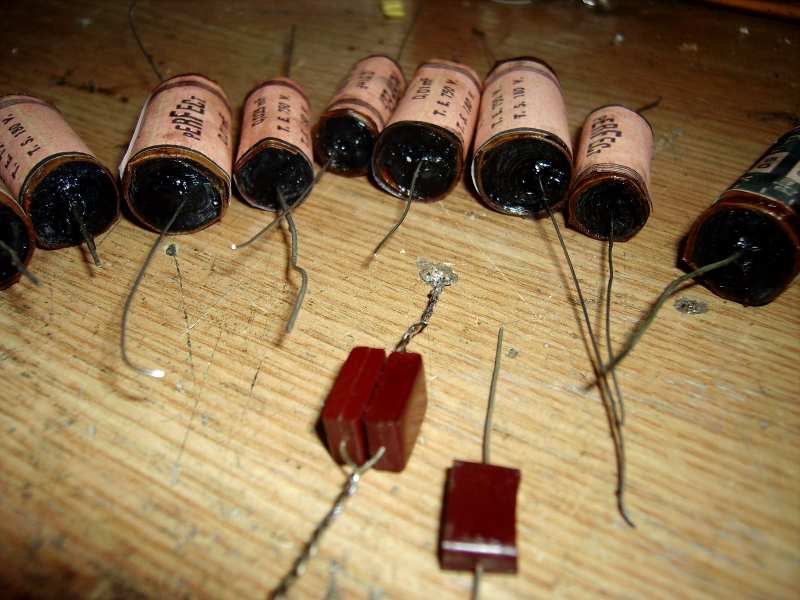

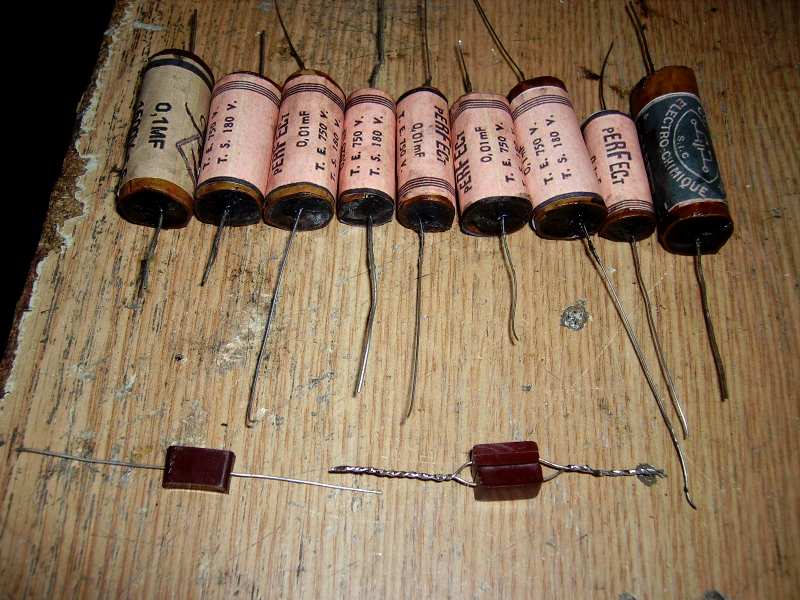

Je colle ensuite les étiquettes corespondant aux valeurs désirées...Je met les condensateurs neufs dans les tubes et je ferme avec du rubson noir:Et voila..! Mon jeu de condensateurs "rétro" est prêt à être installé dans le poste...(les 2 condos mica devant donnent l'échelle!)
