MONTAGE FM5 Radiofil: Deuxième partie => sur poste à transistors Schneider troubadour

Il me reste encore un module FM5 et nous allons le monter dans un poste à transistors !

Le candidat retenu est un beau "troubadour" SCHNEIDER de 1957 :et une fois de plus c'est Luc qui s'est chargé de la modification !

Le poste a été restauré il y a quelques années !

Hélas, il ne possède que 3 gammes d'ondes PO/GO/OC qui sont désormais particulièrement désertes faute d'émetteurs.

L'appareil est en bon état coté esthétique, là aussi, on va débrancher les bandes AM pour recevoir uniquement la FM.

Son grand haut-parleur elliptique devrait nous restituer une bonne qualité de son !

La première chose à faire c'est de regarder le schéma du poste :

Vous l'avez vu comme moi :

Il y a un petit problème !

Le châssis du poste est relié au "+" de l'alimentation comme sur tous ces postes a transistors au germanium, alors que sur le FM5 c'est le "-" ...

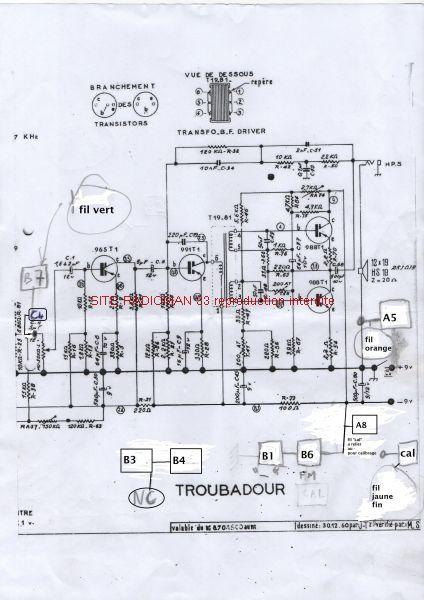

Reprenons le schéma de branchement du Fm5 :

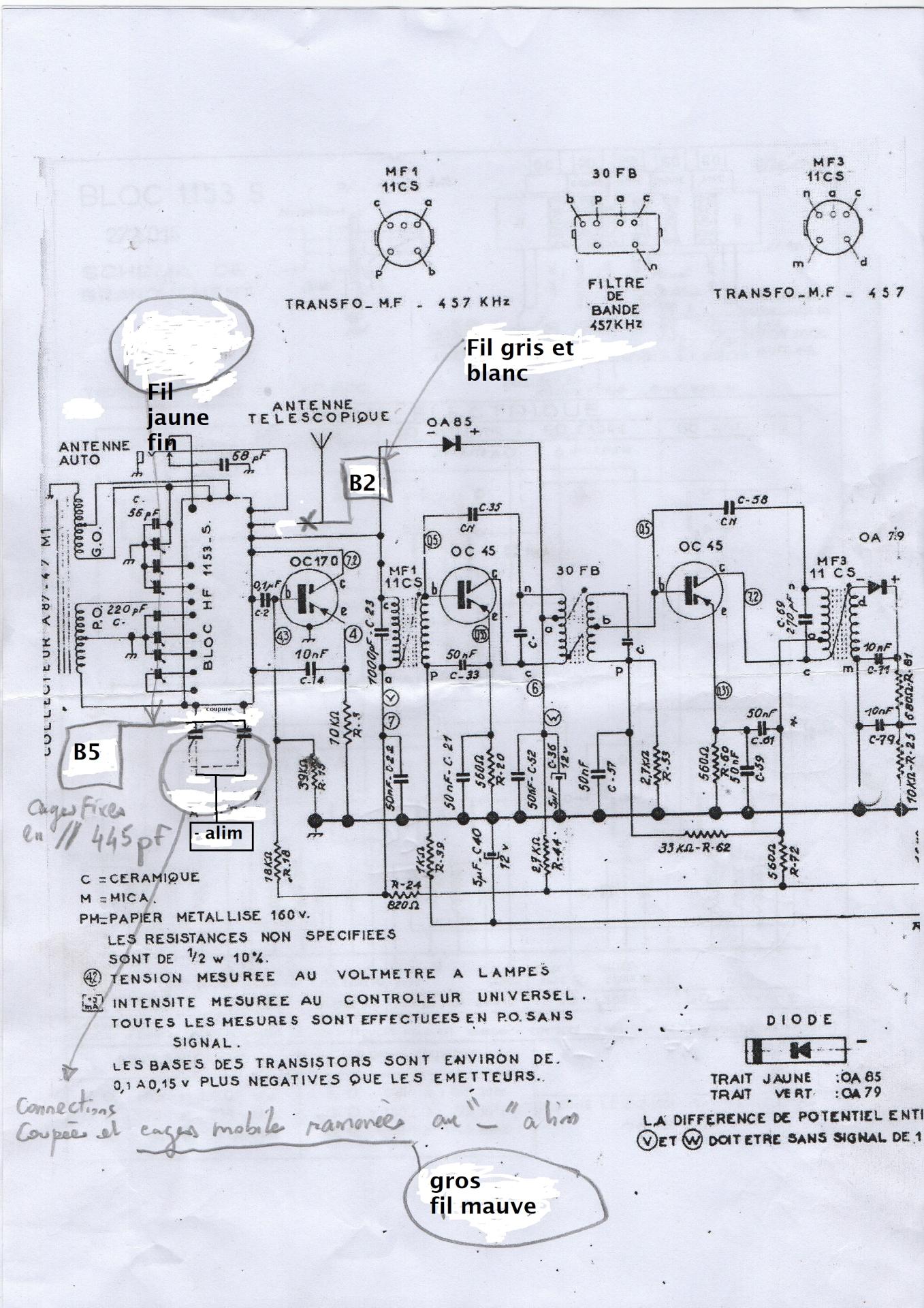

La première chose à faire est d'isoler complètement le CV du poste (lames fixes et lames mobiles).

on va ensuite relier les deux cages en parallèlle afin d'avoir le maximum de capacité !

La capacité mesurée (cv fermé) est de 443pF cela devrait permettre de couvrir la bande FM!

Les lames fixes sont reliées au - Alim et les lames mobiles au point B5 du module :

l'antenne télescopique a été débranchée et reliée au point B2.

Il nous reste à brancher l'alimentation du module prise entre le + après inter (A5)  et le -9 V  (A8)

La sortie BF du module FM5 (B7) sera connectée sur un condensateur de 5 µF à l'entrée de l'ampli du poste :

le fil calibrage sera laissé "en l'air" et relié au — alim de manière ponctuelle pour recalibrer le cadran.

B5 est relié au - Alim pour bloquer le module en position FM, B3 et B4 ne sont pas connectées.

Tout est branché reste à trouver une place pour fixer le module :

Il restait un peu de place dans le coin en haut à gauche !

Une vidéo du fonctionnement :

Là aussi, des crachotements tant qu'on n'est pas calé sur la station, mais le son est très bon !

Pour terminer j'ai fait un cadran pour la nouvelle gamme:

Le poste fonctionne désormais en FM !

Ces modules FM5 fonctionnent très bien et peuvent s'adapter sur la plupart de nos anciens postes.
