LED en alternatif

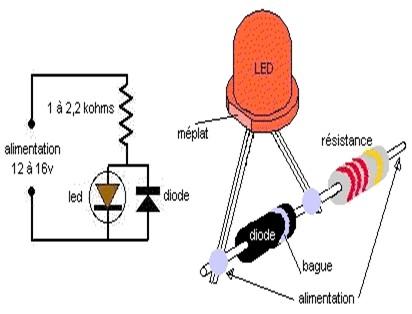

Une led peut être facilement alimentée en courant alternatif :
. Il faut simplement ajouter au montage habituel une diode “normale” pour forcer le courant à ne passer dans la led que dans un sens.
Le montage de leds en parallèle est déconseillé par de nombreux auteurs.
Lors du montage en série, on considérera que le courant est le même que pour une led seule, et que la tension aux bornes du groupe de leds sera multipliée par le nombre de leds.
Dans un montage en série, les leds devront être totalement identiques (même couleur, achetées ensemble) ; si l'on doit mettre en série des diodes de couleurs différentes, il faudra placer une résistance en parallèle sur celle qui paraîtrait trop lumineuse !
J'ai utilisé ce montage dans mon alimentation HT variable pour "visualiser" le 6,3 V alternatif.
On peut aussi brancher une LED sur le 220v avec un montage spécial :
J'ai retenu celui-ci, car il permet en plus de la faire clignoter :
Attention le 220 V est présent sur le montage, la valeur de C1 détermine la durée des éclats.

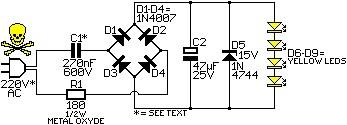

Ou bien celui-ci si vous voulez un éclairage fixe :

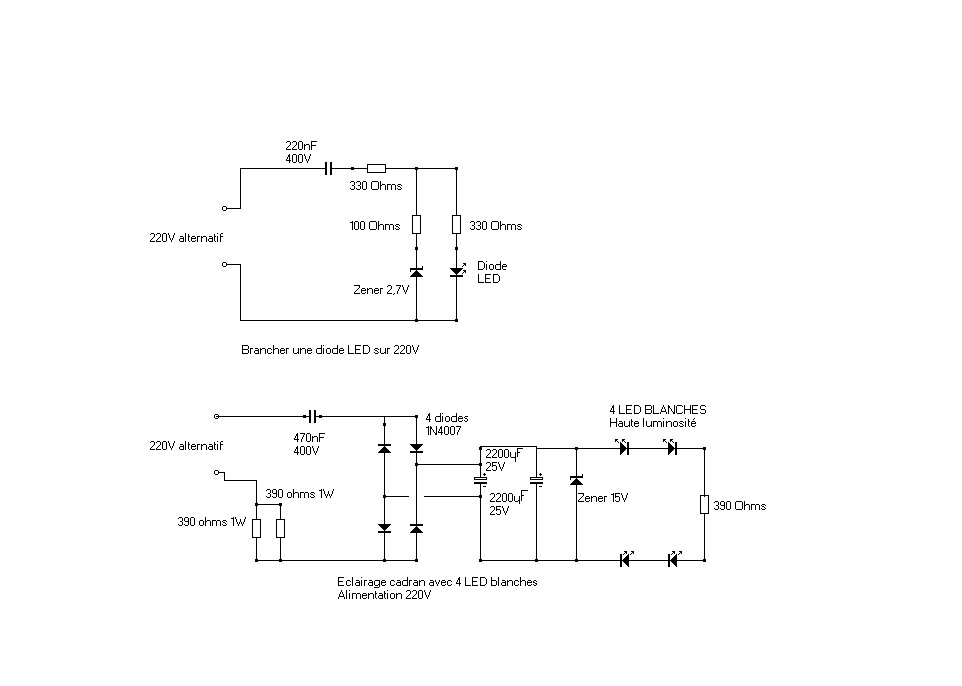

Le principe est toujours le même, mais voici d'autres montages pour alimenter des LED en 220 V :
Le premier est tout simple !
Le second permet l'allumage de 4 LED haute luminosité, idéal si on veut éclairer un cadran d'appareil.
Le montage s'alimente directement sur 220 V et la consommation est insignifiante.

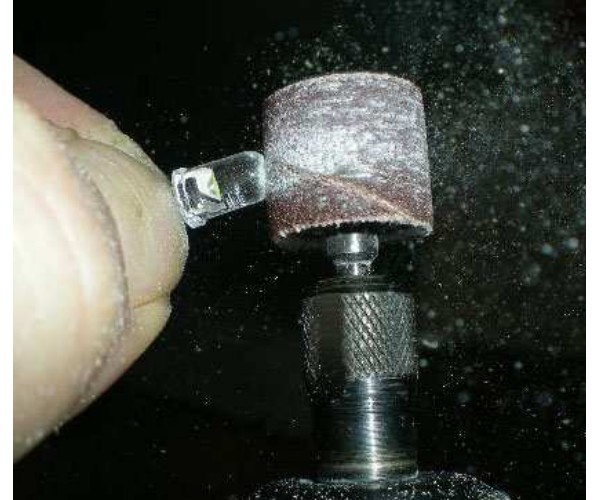

Si on veut une lumière un peu diffuse, il sera souhaitable de meuler un peu l'extrémité des LEDS avec un papier abrasif monté sur une mini-perceuse:

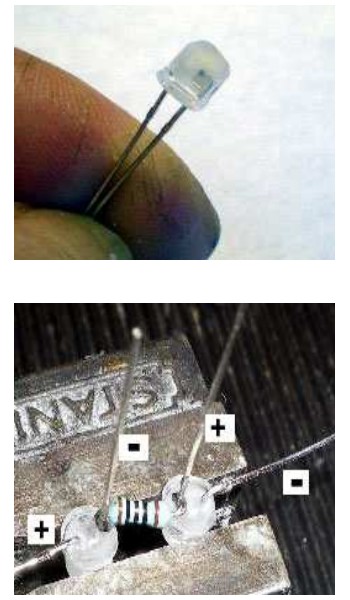

Et pour souder les diodes led : les prendre délicatement dans un étau ... et attention aux polarités :
Pour tous ces montages, le condensateur d'entrée qui alimente le montage doit être choisi avec un isolement de 400 V mini et 630 V recommandé.

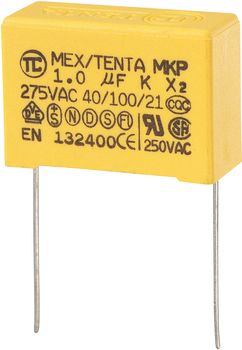

Prendre des condensateurs spéciaux type X2 à isolement renforcé du style utilisé dans les circuits d'antiparasitage secteur, dans ce cas la mention 275 V AC est clairement indiquée dessus:
Celui-ci est un de 1uF mais toutes les valeurs sont disponibles chez les revendeurs de matériel électronique!
Et... toujours avoir à l'esprit que ce montage est branché sur le 220Volts !!!!
Date de dernière mise à jour : 03/06/2024
Commentaires
-
- 1. Michel Le 12/11/2017
pour faire fonctionner une led en 220 volts (témoin), j'utilise un montage encore plus simple :
Mettre en serie :
un condensateur de (0.1 à 0.01) micro Farad 275 volts, une résistance de 2 000 ohms (1/2 watt) et la LED.
Pas besoin de diode.
La résistance sert à limiter le pic de courant lors de la charge du condensateur. Elle ne chauffe quasiment pas. La LED est aussi traversée à chaque demi-alternance par un courant inverse de environ 10 mA qui ne la fait pas griller. -
- 2. Seb Le 01/01/2017
Merci beaucoup, je cherchait a faire temoint de tres faible consomation sur un bouton poussoir en 12v ac (sonnette). Grasse a vos exemples j'ai réussi. -
- 3. nourdine Le 02/06/2012
merci beaucoup pour ces 2 montages car il sont tres interessants
