Construction d'un "vrai" lampemètre compatible METRIX 310
Le projet que je vous présente aujourd'hui a été réalisé en collaboration avec Luc qui s'est chargé du bobinage du transfo et du câblage de l'ensemble et Steve qui m'a fourni la platine électronique.
Pour ma part, je lui ai approvisionné tout le matériel nécessaire, dessiné les schémas et les faces avant.
Tout cela a permis de réaliser ce montage qui fonctionne parfaitement !
Mais revenons 10 ans en arrière :
En 2015, j'avais trouvé à Emmaüs un appareil médical, plus précisément un audiomètre destiné à mesurer l'audition des patients !
L'appareil était en mauvais état et incomplet, mais ce qui m'intéressait, c'est le joli boitier pupitre en bois verni dans lequel il était monté.
J'ai donc tout démonté et gardé le boitier avec sa plaque arrière dans l'idée d'y monter un jour… Un lampemètre !
Ici, c'est l'arrière avec la plaque de fermeture.
Voilà le dessus avec à l'intérieur un espace de rangement .
Et le devant du boitier avec sa façade inclinée.
Le boitier est en bois verni épais et robuste !
À l'époque j'avais vu la réalisation de Pierre sur le forum de CFP RADIO :
Et je comptais bien faire le même !
Hélas cela nécessitait le bobinage de deux transfos spéciaux et j'y ai renoncé…
Le beau boitier est parti sur une étagère.
Le projet lampemetre a été abandonné, d'autant que j'ai pu me procurer un "testeur de tubes" Eurelec que j'ai "modernisé" et qui a suffi à mes besoins.
Retour en 2025
C'est au mois de juin dernier lors d'une discussion sur le forum "rétrotechnique" que l'idée a été relancée.
Tout d'abord Luc qui maitrise bien sa bobineuse me dit : le transfo filaments, je veux bien essayer de le faire !
et un autre participant (Steve) nous propose une carte "lampemètre digital" vendue à l'origine par A.Ducrocq sur son site "Radioelec".
Tout est donc prêt pour faire renaitre ce projet vieux de 10 ans !
1- Le matériel
La carte électronique, les composants, le volt-ampèremètre digital, les supports de tubes, … Etc
Ensuite l'étude du schéma :
Avec mon logiciel "Front Designer" j'ai préparé aussi les deux façades plastifiées :
Celle du dessus qui reçoit les supports de tubes et les neuf douilles de branchement.
Et celle de devant qui reçoit la majorité des douilles, afficheurs, inter et fusibles !
Quelques modifs ont été apportées par la suite…
2- La construction
On va commencer par le transfo de chauffage filaments.
Je précise tout d'abord qu'il y a d'autres solutions pour chauffer les tubes :
On peut grouper plusieurs transfos en série pour obtenir un certain nombre de tensions comme sur ce dessin pris sur le site de CFP RADIO:
La liste des tensions obtenues :
C'est déjà pas mal et couvre la plupart des besoins, surtout si devant cet assemblage, on a un transfo 220/110 qui va en plus diviser par deux les tensions du tableau.
On peut aussi utiliser une alimentation variable de 0 à 30v que l'on peut compléter d'une alimentation fixe de 30v montée en série !
On trouve aussi chez les chinois pour moins de 40 € ce genre de petite alimentation variable :
Elles existent en 0-30v, 0-60v, 0-120v mais je ne les ai personnellement pas essayées .
Voir par exemple celle-ci : ⇒ Alimentation 0-30V 5A
Chacun choisira la solution la mieux adaptée à ses besoins.
Dans notre cas, Luc a décidé de réaliser le transfo à prises multiples de 1,1 V à 117 V :

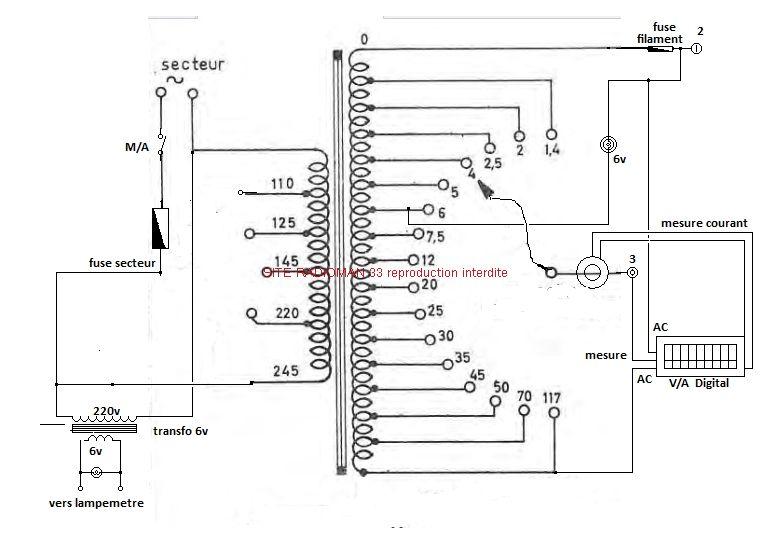

Voici le schéma de la partie filaments.
On notera la présence d'un second transfo 220/6v qui alimente la carte électronique et qui m'a été fourni avec.
En plus du transformateur à prises multiples, on a câblé un module volt ampèremètre type DL69-2042
Il a été modifié pour mesurer les tensions alternatives à partir de zéro.
Voir ici pour la modif : => Modification d'un volt-amperemetre digital
Un fusible et un voyant ont été rajoutés.
Revenons au transfo : j'ai fourni à Luc un transformateur de poste de radio :
Il faut démonter le transfo :
Enlever la première tôle n'est pas facile :
On va supprimer les enroulements secondaires HT et BT
En ne gardant que le primaire, on va avoir la place de bobiner tous nos enroulements.
Pour le bobinage, Luc s'est inspiré de celui de Pierre en adaptant au nombre de spires/volt trouvé par calculs sur le mien !
On compte le nombre de spires de l'enroulement 6,3v et on fait une règle de trois pour obtenir le nombre de spires / volt.
Notez bien la variation du diamètre du fil !
Le bobinage se fait en grande partie à la main :
Une fois qu'il est il terminé reste à remonter les tôles et à brancher le transfo :
Cela fait beaucoup de fils à brancher !
Le transfo est fixé à plat dans le coffret :
Sur la plaque arrière on a rajouté:
Une embase secteur, un porte fusible et un inverseur qui commute le transfo en 220v ou 240v (les fils 110v, 125v ont été isolés)
Par la suite une feuille de décor sera rajoutée pour cacher les trous indésirables!
On va aussi faire quelques mesures :
Ici, sur la sortie 12 V.
Et ici le 117v...
Perçage de la plaque support tubes :
Montage et câblage des supports :
Encore 4 à monter !
Malgré les apparences, le câblage est simple :
On relie tous les N°1 ensembles puis à la douille N°1
On relie tous les N°2 ensembles puis à la douille N°2…
On fait pareil pour les N° suivants jusqu'au N°9.
Perçage de la façade :
Là aussi beaucoup de trous et de découpes
Assemblage des éléments et câblage de la façade :
Tout est fixé derrière la façade, cela permet une intervention facile à l'intérieur, car il suffira de défaire quatre vis et de basculer le tout vers l'avant.
Encore quelques petits ajustements et l'appareil sera être prêt à être utilisé.
Une charnière montée a l'arrière de la plaque support tubes permet de la soulever :
À l'intérieur, le casier pour ranger les cordons de liaison, les pinces, et des fusibles de rechange.
3-Les essais
J'ai au départ repéré les différents branchements en conformité avec ceux du lampemètre Metrix 310 pour pouvoir en utiliser les listings de tubes.
C'est parfaitement possible à un détail près :
Le lampemètre Métrix mesure les tubes en connectant la cathode à la masse !
Ici ce n'est pas le cas et j'ai donc prévu une borne "Cathode" séparée.
Ensuite, il faut utiliser le listing original fourni avec la doc du Métrix 310, j'ai pris la plus récente, celle du "Metrix 310 LX" :
La doc est assez importante aussi, elle est hébergée sur mon cloud "Mega":

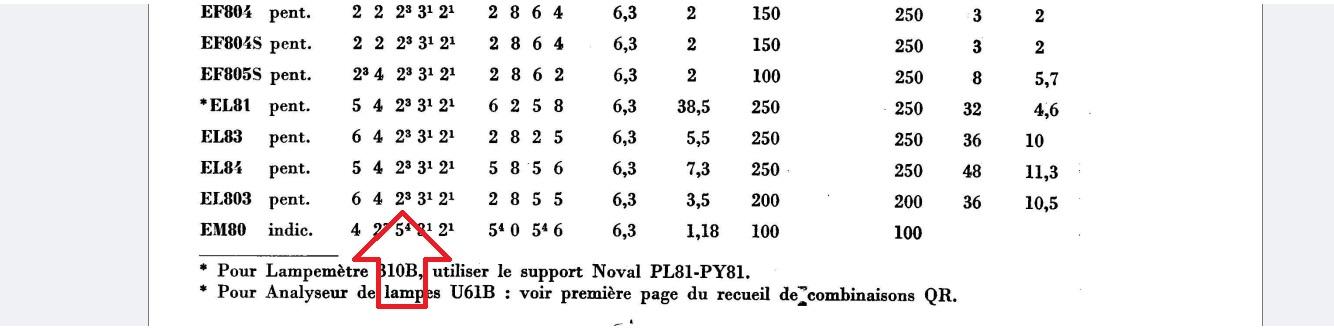

En voici un extrait :
Si on regarde de près, il y a des petits chiffres mis en exposant à côté des chiffres de la combinaison :
On va donc repérer le chiffre "3" qui correspond à la cathode, on connaitra ainsi son emplacement !
On va tester une 6L6 que j'ai sous la main :
Si on compta bien : la cathode est repérée broche "8"
Reste à relier les fils dans l'ordre :
On va afficher la valeur de la haute tension (250v) et la tension grille (-14v) notées dans le listing :
Ainsi ma 6L6 débite 62 mA pour 72 m A attendus, elle est encore bonne !
De nombreuses mesures sont possibles :
Mesure de la pente, de la résistance interne, du gain…
On peut aussi appairer des tubes pour l'usage sur un ampli B.F.
En bref, tout ce que font des appareils 6 à 8 fois plus cher !
4- Le prix de revient
Ici le prix de revient de l'ensemble se situe entre 100 et 150 € en fonction des pièces que l'on possède déjà.
Pour ma part, j'ai commandé les douilles, le volt-ampèremètre, les commutateurs, les vis, les porte-fusibles, le bouton poussoir, les cordons avec fiches banane… chez Ali express pour un total d'environ 30 €.
La platine "Radioelec" est disponible ici :
⇒ Platine lampemètre au prix de 85,00 €
Quant aux supports de tubes, j'ai fouillé dans mes stocks, Luc en a fait de même !
Voilà un bel appareil précis et facile à utiliser qui rendra de grands services !
Vous voulez le voir fonctionner ?
5- Vidéo du fonctionnement :
Test du tube 6L6 :
Après de nombreux tests, on s'est rendu compte que certains tubes posaient un problème :
Il s'agit de tubes H.F à forte pente qui entraient en oscillation et rendaient les mesures impossibles.
D'autre part, la mesure d'un œil magique nécessitait une modification de câblage et l'ajout d'un petit interrupteur.
Enfin, pour la mesure des tubes à chauffage direct, il nous fallait isoler le filament de la masse.
Tout cela nous amène à :
6- la version 2.0.
⇒ le problème d'oscillations
Là, c'est très simple :
- Rajout d'une self de choc VK200 dans la connexion grille :
La self est soudé au ras de la douille de grille 1.
- Rajout d'une self VK200 à chacune des 9 douilles de connexion coté supports de tubes :
On va ainsi "calmer" la tendance qu'ont certains tubes à osciller et à fausser la mesure :
Un test avec une EF80 et une EF184 me l'ont confirmé !
⇒ le test des œils magiques.
Le module lampemètre n'est pas prévu au départ pour les tester :
il faut apporter une petite modification :
On va relier à travers un petit interrupteur le point zéro du potentiomètre de grille à la masse.
Il a fallu faire une petite modification de façade :
Et une vidéo du fonctionnement :
⇒ isoler le 0 V du transfo de la masse
On a rajouté un autre inverseur afin de pouvoir isoler complètement le 0 V du transformateur de chauffage :
on aura ainsi deux positions :
D'un côté le 0 V est relié à la masse (pour les tubes a chauffage indirect).
De l'autre côté, il sera isolé de la masse (pour les tubes à chauffage direct) :
Il faut aussi réaliser un petit cordon avec deux résistances de 22ohms 3W:
Ainsi, lors du test chaque fiche verte sera raccordée aus extrémités du filament (0V et 3) et la fiche rouge sera reliée à la borne "cathode" créant ainsi une "cathode virtuelle"!
Regardez la vidéo pour plus de détails :
Voici l'inverseur sur la façade qui permet d'isoler le 0V :
Le schéma final de l'appareil :
Et sa façade après les dernières modifications :
Si vous êtes intéressé par cette façade ainsi que par celle du dessus : contactez-moi !
7- Les finitions.
=> La façe arrière :
Une façade plastifiée a été collée derrière :
Avec un résumé de la notice d'utilisation:
=> Les cordons de mesure :
au départ pour les essais, on a fait quelques cordons avec des fiches banane et des morceaux de fil scindex, mais j'avais commandé de jolis cordons en couleurs chez les chinois !
Seul problème, ils sont trop longs et j'ai dû les raccourcir :
Et voilà mes cordons raccourcis et prêts à l'emploi.
8- En conclusion :
Voici un appareil compact, peu encombrant, qui va vite trouver sa place dans l'atelier !
Ce lampemètre est prêt à mesurer une grande quantité de tubes dans les meilleures conditions.
Sa compatibilité avec le METRIX 310 permet d'en utiliser son listing de tubes.
Enfin, son prix de revient est bien inférieur aux modèles équivalents que l'on trouve sur le marché!
