Bluetooth pour tous

J'ai réalisé ce petit montage à la demande d'un ami collectionneur de postes !

Chez lui, il y a de nombreux postes disséminés dans toutes les pièces de la maison !

La plupart de ses postes sont restaurés dans les règles de l'art, mais ne reçoivent hélas que des gammes d'ondes quasiment désertes de nos jours !

Alors que faire pour les faire chanter ?

On a évoqué plusieurs solutions :

L'émetteur de radio en PO ou GO, mais c'est compliqué à mettre en œuvre dans une grande maison ancienne avec des murs de 70 cm d'épaisseur...

Rajouter un module FM ou un module chinois (qu'on connait bien) dans les postes : solution onéreuse vu le nombre de postes.

Alors, on s'est tourné vers une technologie moderne : le Bluetooth.

Plutôt que d'équiper tous les postes, on a choisi de construire un module autonome sur batterie que l'on pourra brancher derrière le poste que l'on veut écouter :

le branchement se fera dans la prise "pick-up" que la majorité des postes possèdent.

Voici donc le "BLUETOOTH POUR TOUS

Il nous fallait un boitier compact et pratique à utiliser.

Un ancien boitier de bloc secteur a fait l'affaire :

D'un côté, on a les deux broches destinées au branchement secteur, elles sont bien au bon écartement d'une prise pick-up, mais leur diamètre est un peu gros et cela ne rentre pas !

Je les ai donc remplacées par deux fiches banane collées à l'araldite dans le boitier.

Afin d'éviter les erreurs de branchement :une étiquette sera collée sur le boitier

Ici, ce sera exclusivement la prise pick-up !

Les fiches banane sont plus souples et s'adaptent bien aux prises des postes.

Ensuite, on a fait quelques achats :

1- Le module Bluetooth

C'est le modèle le plus basique !

Il comporte 2 connexions pour l'alimentation qui doit être comprise entre 3 et 6 volts.

Trois connexions pour la sortie audio : droite, gauche, et masse.

On va relier droite gauche ensembles a travers deux résistances de 1 Kohms.

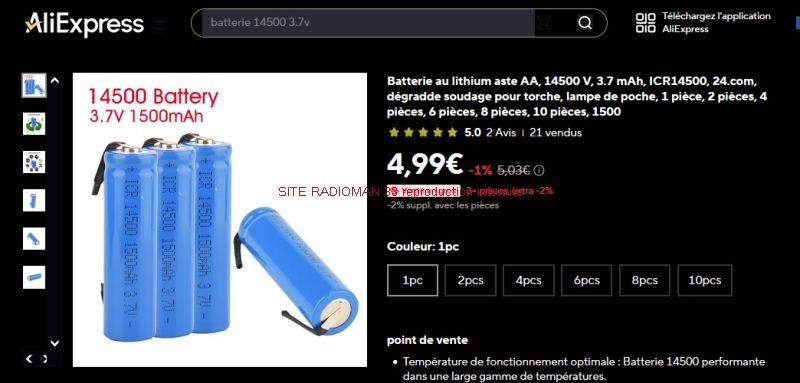

2- La batterie

C'est une batterie au lithium de la taille d'une pile R6 type "14500" de capacité (théorique) de 1500 mA/H.

Tension nominale 3,6 V (4 V en pleine charge).

3- le circuit de controle de charge (BMS)

Il va gérer la charge de la batterie visualisée par deux voyants (rouge et bleu) afin d'éviter de l'endommager !

Il comporte une prise USB "C" pour y brancher un chargeur de téléphone standard.

On arrive au schéma du montage :

J'ai prévu un interrupteur de mise en route et une diode LED (sous tension).

Montage dans le boitier

D'abord la partie avant avec le module Bluetooth collé avec un adhésif double-face et les connexions aux fiches bananes

Attention le module est très petit !

Ensuite la face arrière avec la batterie et le contrôleur de charge :

Chaque élément a trouvé sa place !

Avant de coller le contrôleur de charge, un test rapide :

Le voyant "rouge" s'allume, tension mesurée 4,2 V… Ça charge !

J'ai rajouté l'interrupteur et établit la connexion avec le smartphone :

L'identifiant de connexion, c'est "5.0 BT MUSIC".

Une fois la connexion établie, on peut régler le volume avec le bouton du poste et avec le smartphone.

Afin d'éviter une bêtise, j'ai rajouté cette étiquette :

Et voici l'appareil terminé :

Quelques petites modifications :

Au niveau de la batterie, j'ai rajouté un fusible et sur la sortie "P. U" un petit condensateur de 33 nF 400v.

Voici le schéma modifié :

J'ai finalement supprimé la diode Led pour optimiser la durée d'utilisation de la batterie!

On referme le boitier :

Notez que les vis de fermeture ont une empreinte spéciale !

Le boitier prêt à l'emploi

Vue de face :

Rajout d'une étiquette M/A :

On le met à charger : voyant rouge s'allume :

Et en fin de charge, le voyant "bleu" (ou vert sur certains modules) s'allume : la batterie est chargée !

Désormais prêt à l'emploi, voilà un petit appareil bien pratique !

Voici les etiquettes pour ceux qui veulent le réaliser :

Une petite vidéo pour voir le fonctionnement sur mon poste ARESO de 1940 :

Ce montage a déjà été copié !

Voici celui de Luc :Et à l'intérieur :

Et voilà !

Notre ami Philippe (forum rétrotechnique a lui aussi réalisé ce montage dans un boitier séparé:

J’ai réalisé votre montage pour la fabrication du Bluetooth. J’ai cependant remplacé le condensateur par un transformateur 1:1 600 Ohms/600 Ohms. Cela fonctionne bien.

Vous pourriez peut-être préciser sur votre site qu’il faut un chargeur avec un câble USB-A vers USB-C. Avec un chargeur de téléphone muni d’un câble USB-C/ USB-C. Il y a 0 V sur entre les bornes + et - qui sont de part et d’autre de la prise USB-C.

Je remarque également un autre problème avec ce module Bluetooth bon marché. Il fonctionne avec les téléphones (iphone) mais pas avec un ordinateur Mac (MacBook Air, Mac OS Sequoia).
J’ai réussi à faire fonctionner le module Bluetooth avec le MacBook Air.
J’ai été dans l’onglet ‹ réglage système › puis dans l’onglet ‹ Bluetooth ›. On y voyait l’appareil ‹ 5.0 BT Music › mais il refusait les connexions. J’ai cliqué sur le petit symbole ‹ information › à coté de ‹ 5.0 BT Music › et dans le dialogue qui s’est ouvert, j’ai demandé d’oublier cet appareil et puis j’ai relancé l’ordinateur. Alors, miracle dans l’onglet Bluetooth, l’appareil ‹ 5.0 BT Music › est de nouveau devenu visible et a accepté la connexion.

Philippe

Si vous aussi en réalisez un n'hésitez pas à m'envoyer des photos !
