ALIMENTATION VARIABLE BASSE TENSION

Depuis longtemps j'ai sur ma table de travail une grosse alimentation qui fait: 0-30V réglable de 0 à 5 Ampères!

Elle me prends pas mal de place mais elle n'est jamais tombé en panne!

Je voulais en monter une plus petite et surtout plus compacte:

Il y a quelques jours un ami m'a donné une petite alimentation "de laboratoire" ...Au premier coup d'oeil elle m'a paru très interessante surtout par ses dimensions mais dès que je l'ai regardée de plus près j'ai vite déchanté:

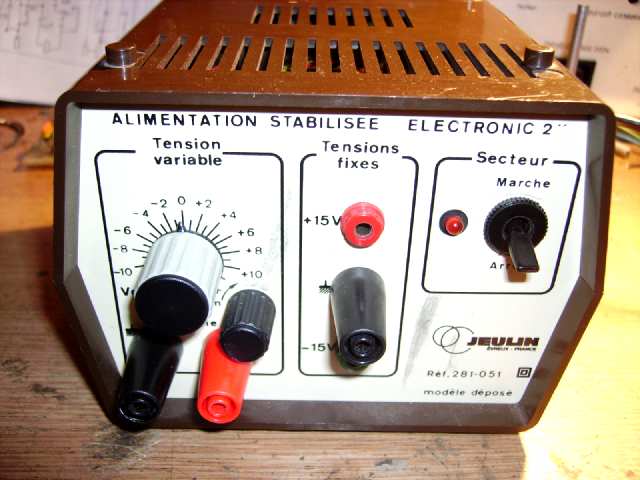

C'est une alimentation "JEULIN" destinée au milieu scolaire...Elle délivre plusieurs tensions continues:

+ 15V et -15V => tensions fixes sous 0,5A

+10V à -10V en tension réglable sous 0,5A...J'avais jamais vu ça!...

 Une sortie dont le zéro est au milieu du potentiomètre de réglage et dont les polarités s'inversent suivant la rotation à gauche ou à droite=> plutot dangereux pour essayer des appareils!

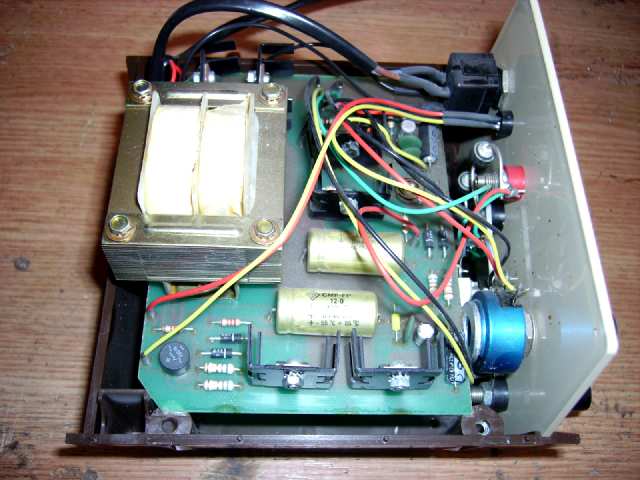

J'ai ouvert le coffret et à l'intérieur..c'est pas vide!

Son boitier m'étant toutefois bien sympatique j'ai donc décidé de "reconditionner" cette alimentation pour l'adapter à mes besoins...

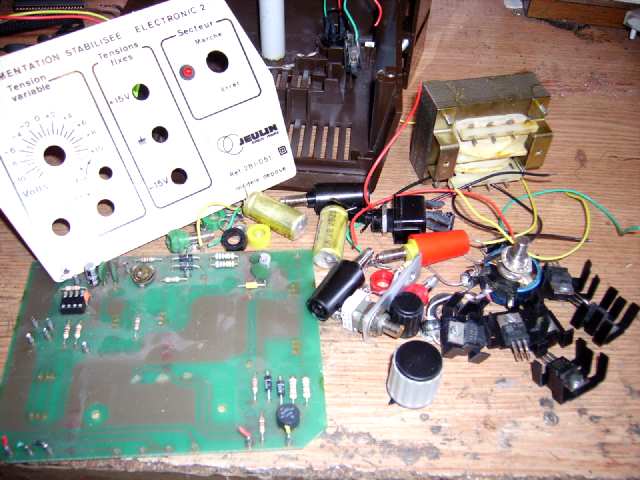

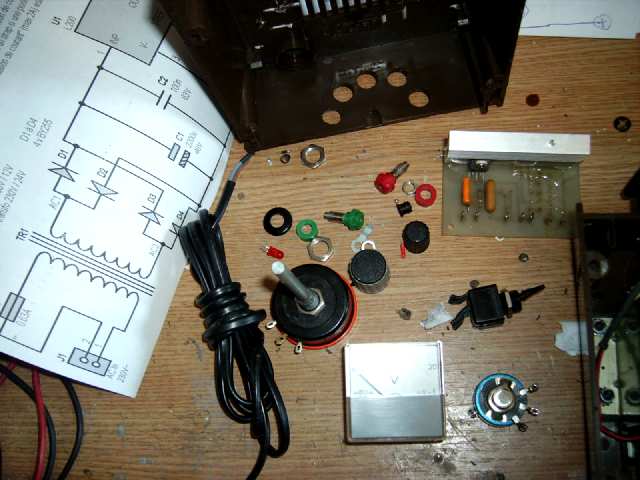

D'abord on démonte tout pour voir ce qui est récupérable pour mon futur projet:La face avant d'abord...Puis les composants: condos, potentiomètres, boutons, douilles, visserie...etc...

Le transfo est bien petit: il m'en faut un plus costaud!

J'ai recherché un schéma pour la future alimentation!

Par le passé j'avais déjà utilisé le circuit intégré L200 pour faire plusieurs chargeurs d'accus, mais ce circuit a tout les composants intégrés pour faire une alim régulée:

Tension de sortie réglable de 3 à 30V et courant de sortie réglable réglable de 0 à 2 ampères ...Tout cela avec très peu d'éléments extérieurs.

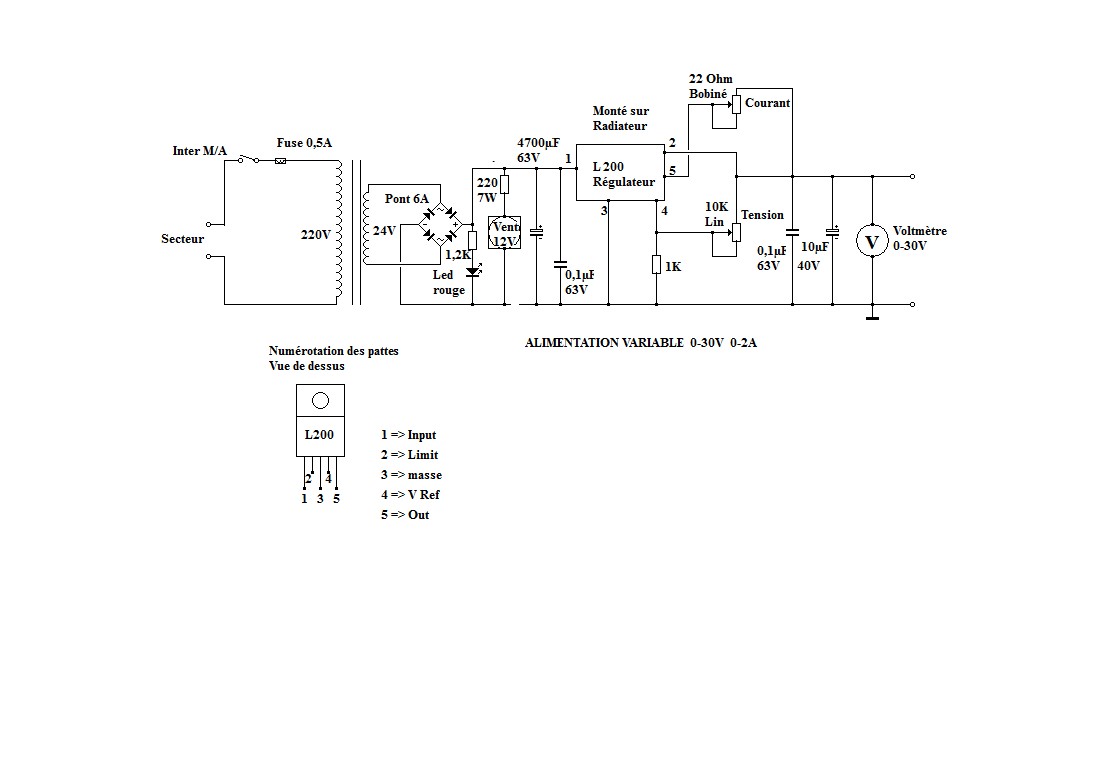

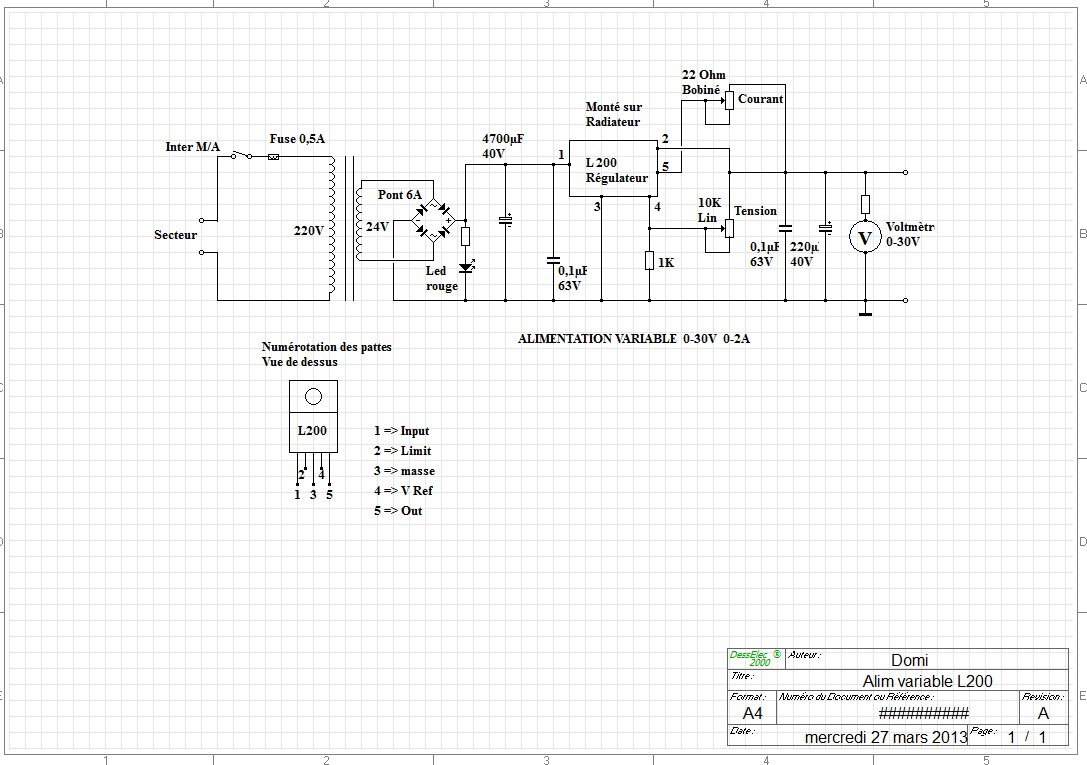

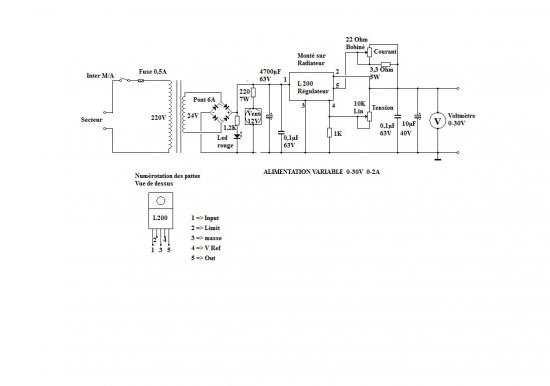

Voici donc le schéma que j'ai dessiné d'apres la note d'application du circuit L200:

Comme on peux le constater tout cela est très simple:
.Reste a réunir les pièces manquantes!

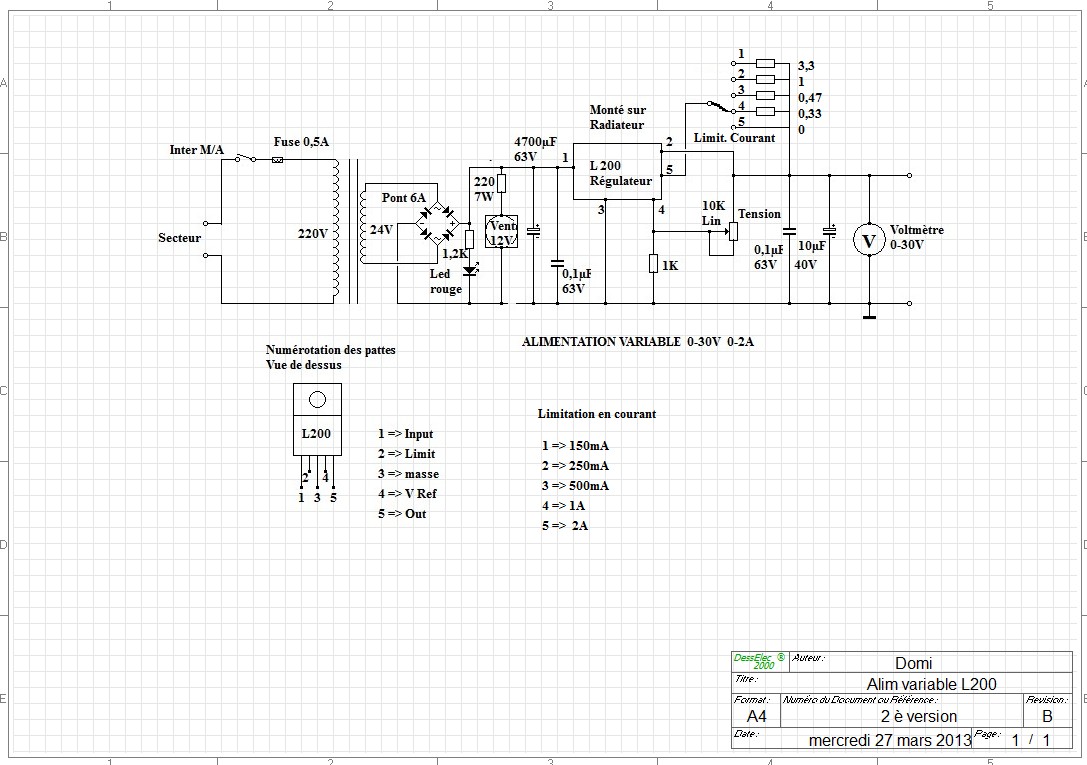

Pour régler le courant débité pat l'alimentation j'ai prévu un potentiomètre bobiné, si vous ne disposez pas de cette pièce (onéreuse) on peux le remplacer par un commutateur rotatif!...Le schéma deviens alors celui-ci:Les résistances seront des bobinées de 5 à 7 watts soudées directement sur le commutateur, pour avoir le courant maxi la dernière position sera un strap direct...

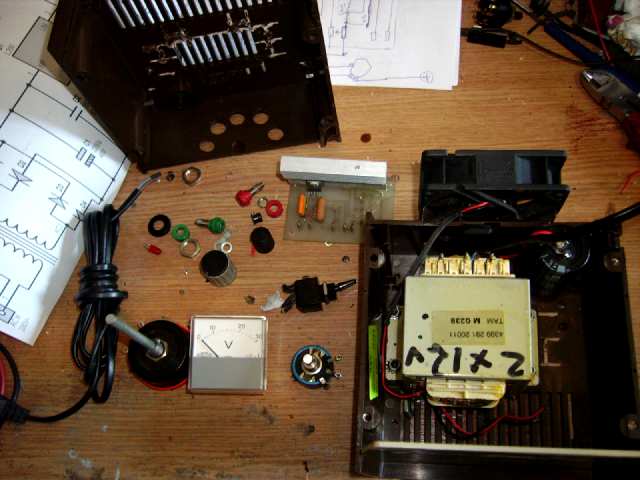

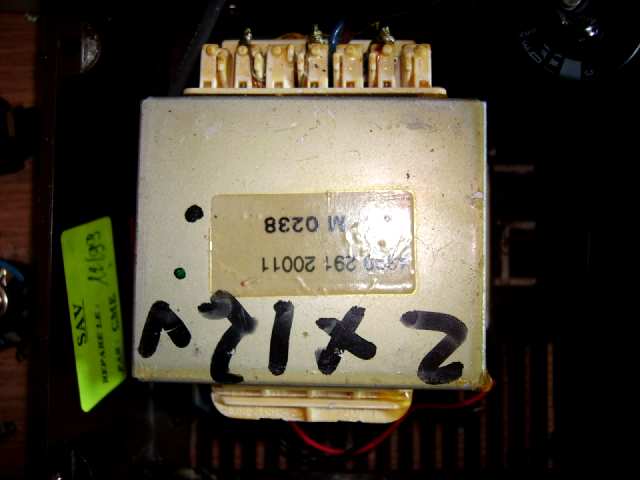

Le transfo que j'ai utilisé:

Celui-ci proviens d'un caisson de basses démonté récemment...

Il a le primaire en 220V et un secondaire en 2 x 12V .

Vu sa taille il doit bien "sortir" 3 ou 4 Ampères.

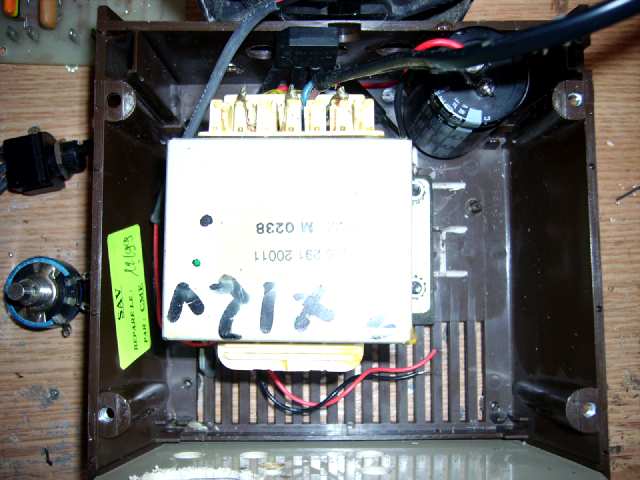

Il rentre juste dans le boitier!

 Le pont redresseur est soudé directement sur les fils de sortie et dans un coin j'ai collé un gros condensateur de 4700µF 63V...

La carte régulation: Vu le peu de composants on peux presque s'en passer:

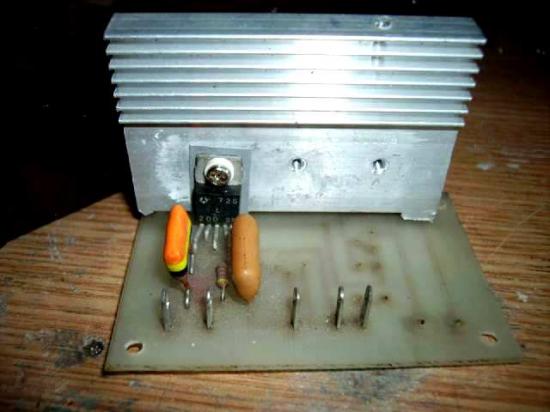

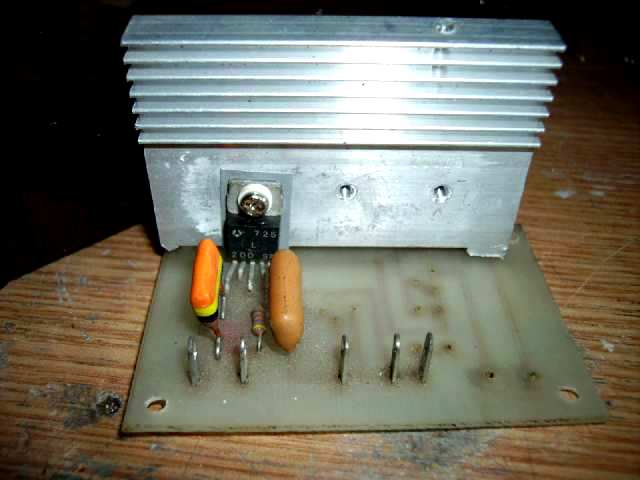

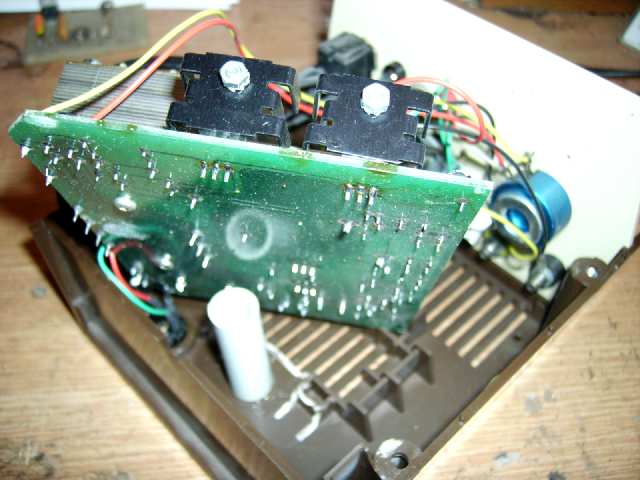

Mais j'avais il y a quelques années fait un circuit imprimé pour le L200 à l'époque pour un chargeur d'accus....Le voici (revu et corrigé pour l'emploi en alim.) avec le circuit intégré fixé sur un petit radiateur en alu...

Sachant par expérience que le L200 chauffe beaucoupl j'ai prévu à l'arrière du boitier un petit ventilateur (récupéré sur une alimentation de PC) dans l'axe du radiateur en alu pour le maintenir à une température acceptable!

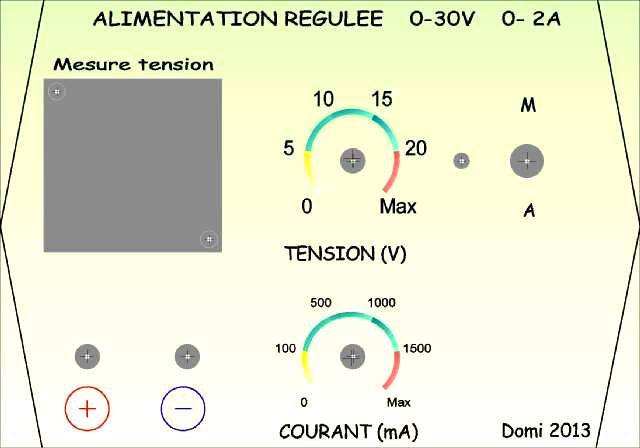

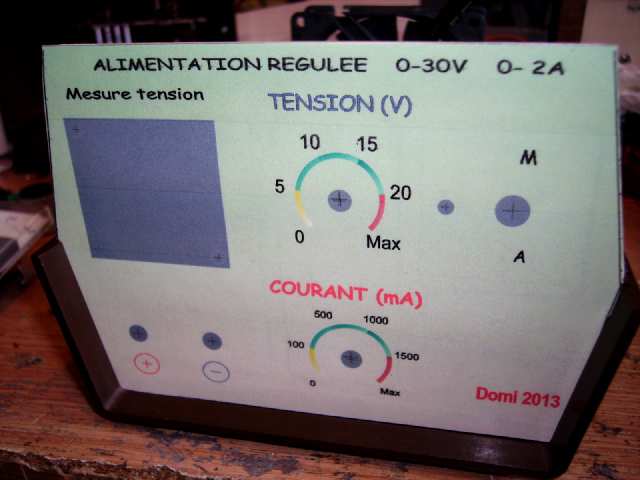

Chaque élément a sa place et le boitier va être bien plein:J'ai fait avec mon logiciel "front designer" une petite façade en couleurs

La nouvelle façade est collée sur l'ancienne et les ouvertures découpées au cutter.

Et voila l'ensemble prêt à être cablé:

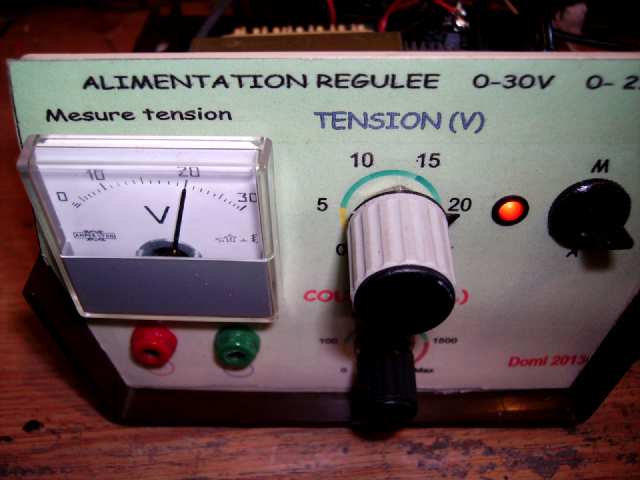

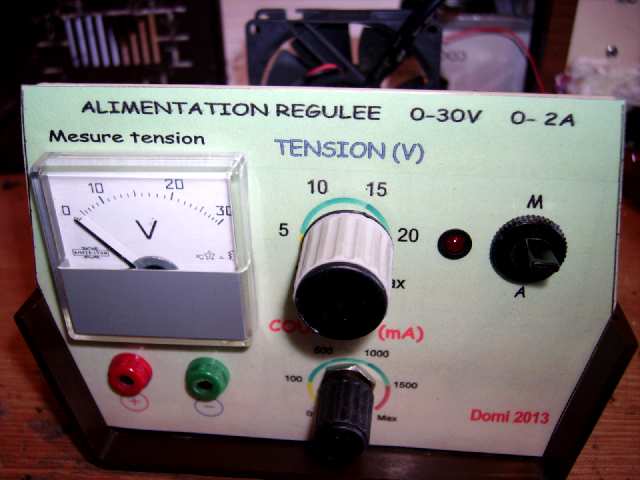

Le voltmètre acheté chez "sélectronic" il y a quelques années a trouvé sa place!

J'ai toujours préféré les afficheurs à aiguille aux afficheurs digitaux!...

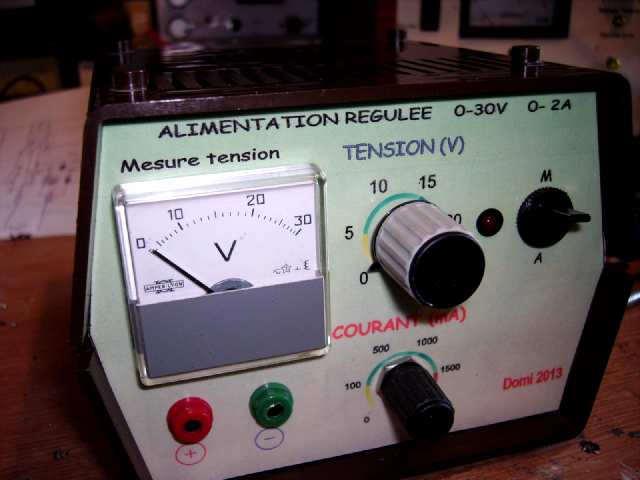

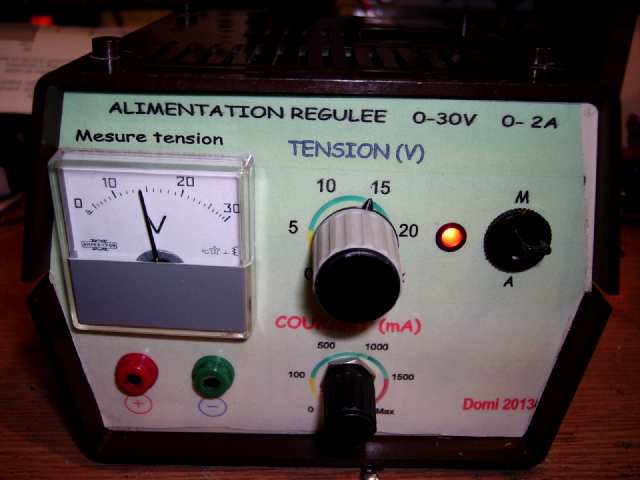

Le résultat est plutôt sympa!

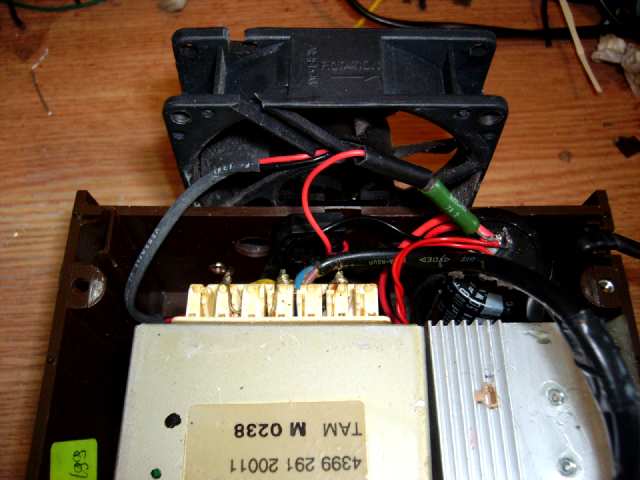

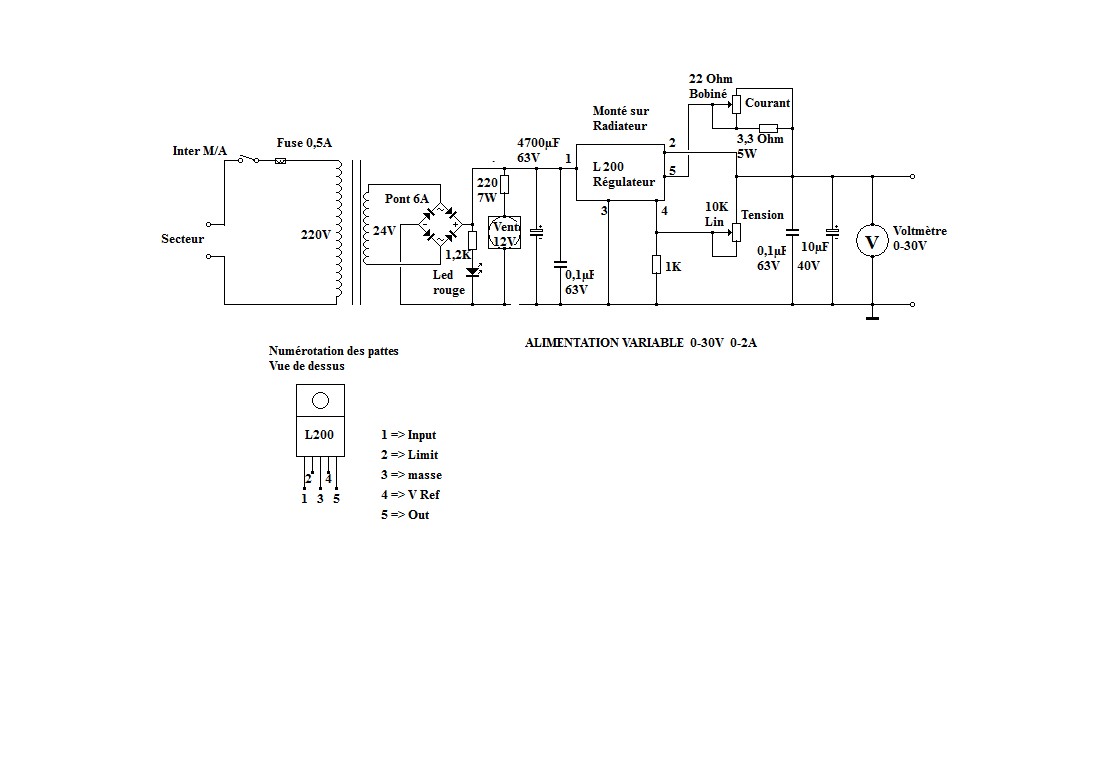

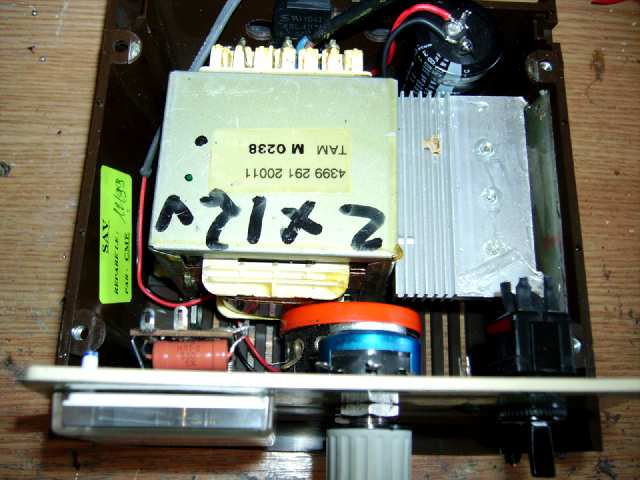

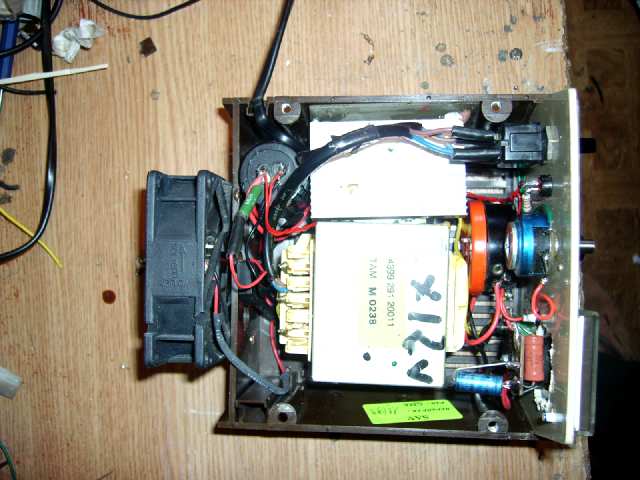

Le cablage est simple car il y a peu de composantsIl est certain que la place est limitée, le fusible est sous le transfo, J'ai mis la résistance bobinée qui alimente le ventilateur devant ce dernier...Comme ça elle est refroidie à mesure!

Pour cela j'ai percé des trous dans l'arrière du boitier en plastique pour faire passer l'air qui ressortira par les fentes du boitier supérieur.

J'ai découpé les renforts du boitier pour passer le potentiomètre bobiné:

A ce sujet il est impératif d'utiliser un potentiomètre bobiné de très bonne qualité sinon la limitation en courant ne fonctionne pas correctement...(Le curseur ne dois pas avoir de coupure entre spires).

Celui que j'ai est un modèle 7W de chez MCB et les contacts sont argentés...L'idéal aurait été une valeur inférieure à 10 ohms mais n'en ayant pas je l'ai shunté par une résistance bobinée de 3,2 ohms ...

L'avantage d'un circuit intégré "qui fait tout" c'est que si on a pas fait d'erreur: ca marche du premier coup!Pas de souci!...Le fonctionnement est conforme aux attentes!

En tension je varie de 2,85V à 32V

En courant: la limitation fonctionne: au mini j'ai 140mA et au maxi 1,85 A: ce qui me convient parfaitement...

Le ventilateur est parfaitement silencieux car il est sous-volté (alimenté en 10V)

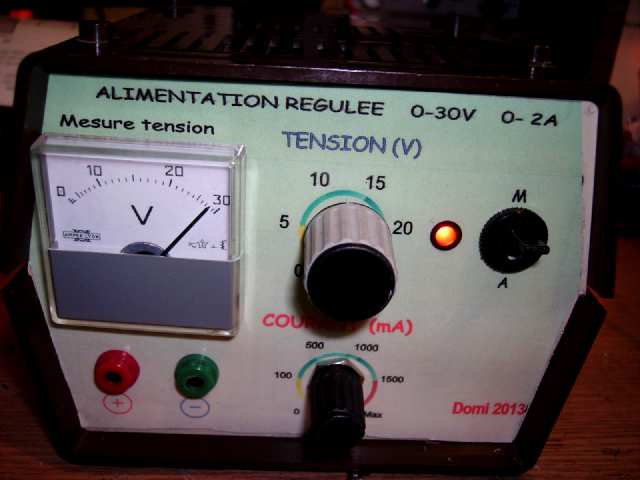

L'alimentation est terminée et a pris sa place sur le plan de travail!
