Fabrication de sondes pour Wobuloscope
Metrix 231/232

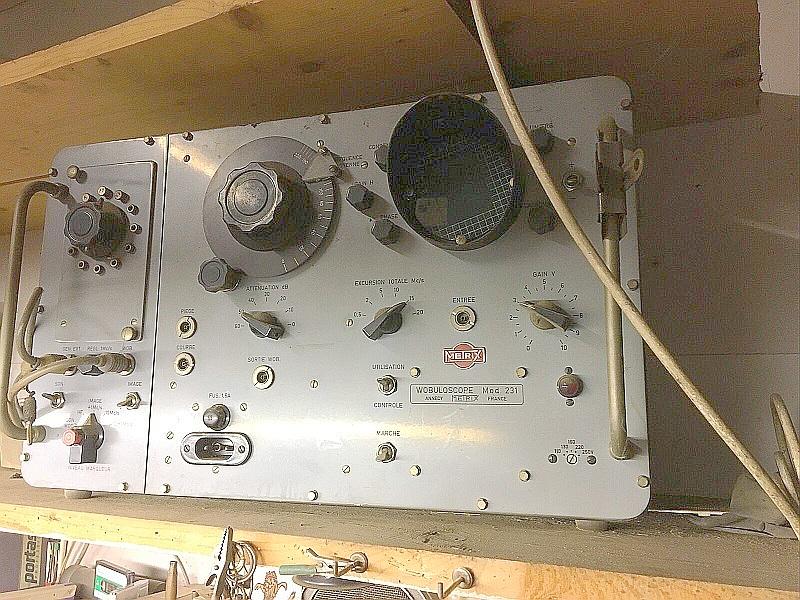

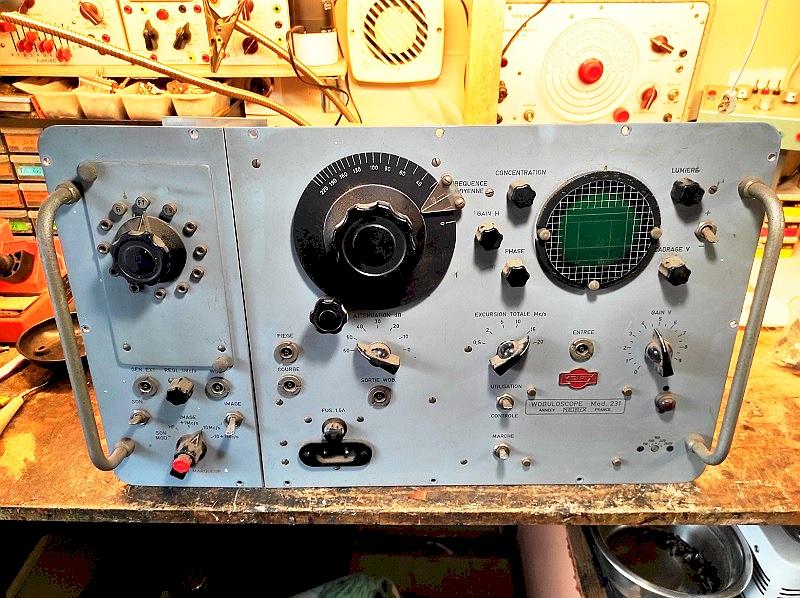

J'ai acquis récemment un wobuloscope Metrix 231 en parfait état, mais sans les sondes indispensables pour son fonctionnement.
La première étape, le démontage de l'appareil afin de vérifier que tout est en ordre, gros travail de nettoyage en perspective !

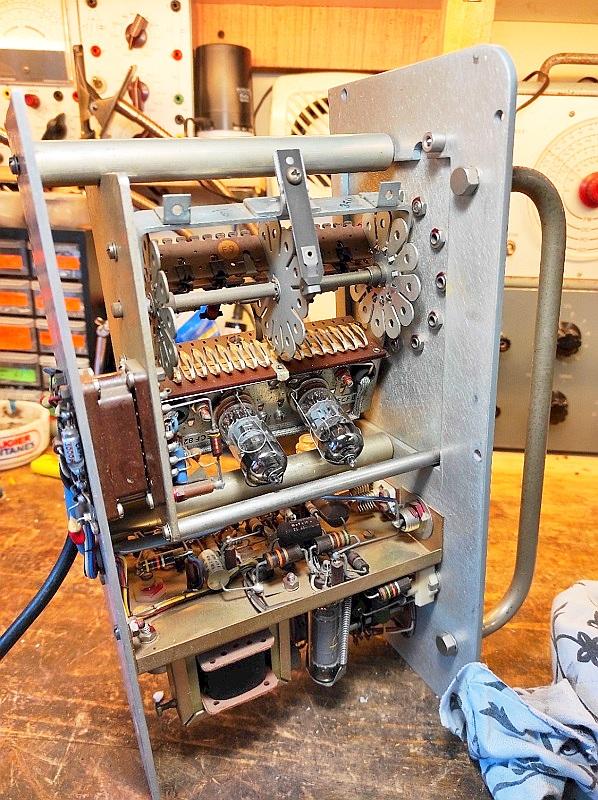

La partie "générateur" à gauche et la partie "oscilloscope" à droite (complètement modulaires l'une vis-à-vis de l'autre)La partie "générateur" avec les "barrettes" du rotacteur permettant d'ajouter des fréquences supplémentaires.

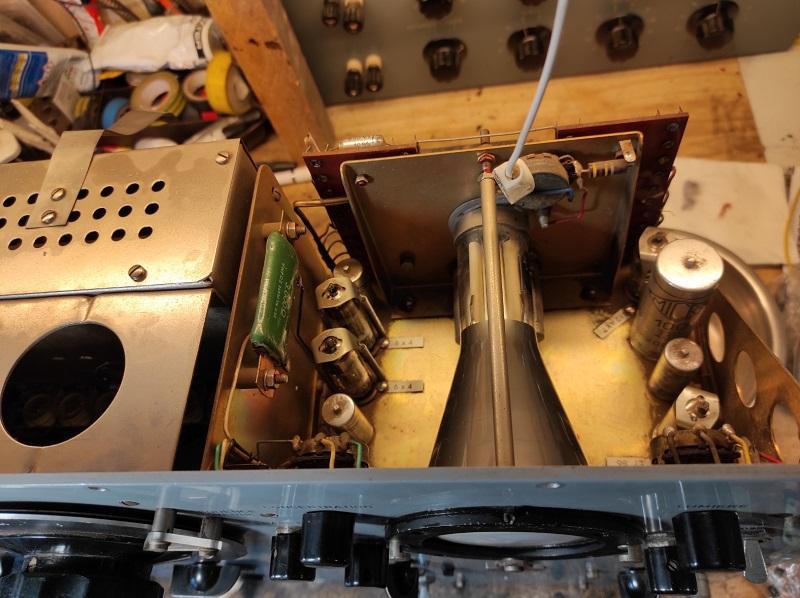

La partie oscilloscope, avec son tube cathodique.
Fabrication des sondes:

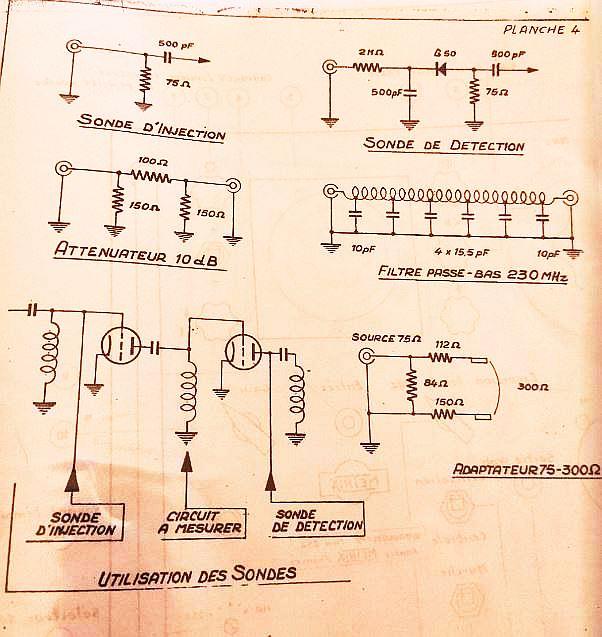

Le wobuloscope peut être équipé de plusieurs sondes, détection, injection, atténuateur 10db, filtre by-pass bas, ou encore un symétriseur 75/300 ohms.
Sonde d'injection:
Pour la sonde d'injection il faut le matériel suivant :
-1 embase BNC
-1 prise femelle banane 2 mm
-1 petite plaque d'époxy carré de même dimension que l'embase BNC avec les 4 perçages correspondant à ceux de l'embase BNC, et un perçage central pour la prise banane
-4 entretoises de 50 mm femelles/femelles avec filetage de 2,5 mm
-2 résistances carbone (car non inductive) de 150 ohms
-1 résistance carbone de 100 ohms
-1 profil alu 20x20 en U ainsi qu'un profil alu plat de 20 mm, pour faire le blindage et son couvercle d'accès pour la maintenance ultérieur. Dans l'idéal un feuillard de cuivre que l'on plie pour recouvrir la sonde, on peut utiliser une petite cale en bois de 20 mm pour avoir le gabarit de pliage.
Sonde de détection :
Pour la sonde de détection il faut le même matériel, seul différent les composants :
-1 résistance carbone de 75 ohms (à défaut, 2 de 150 ohms en parallèle)
-1 résistance carbone de 2 mégaohms
-2 condensateurs 500pf (ou 470pf normalisé). Ils peuvent être céramique à condition d'être diélectrique COG ou NPO.
-1 diode G50, si elle est difficile à trouver, une diode 1N5711 (Hewlett-Packard 5082-2800) fait parfaitement l'affaire ou une diode 1N60 au germanium (plus fragile cependant).

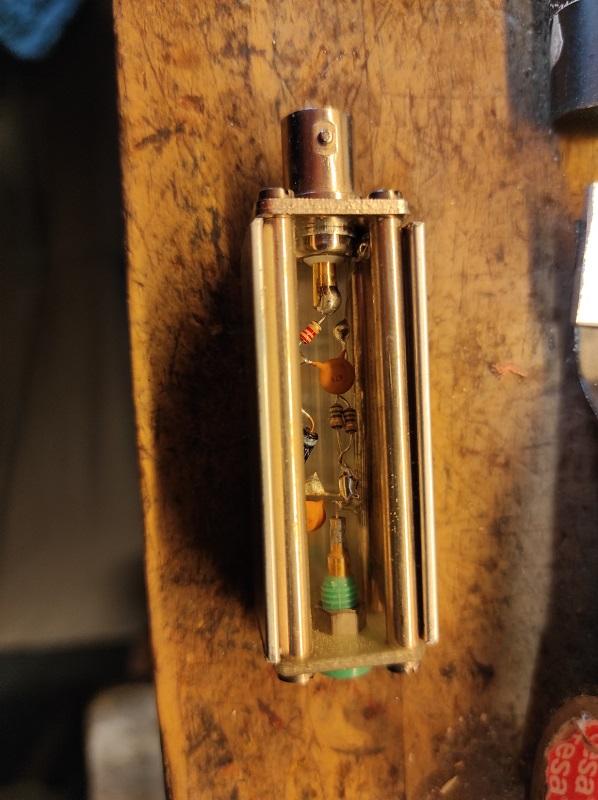

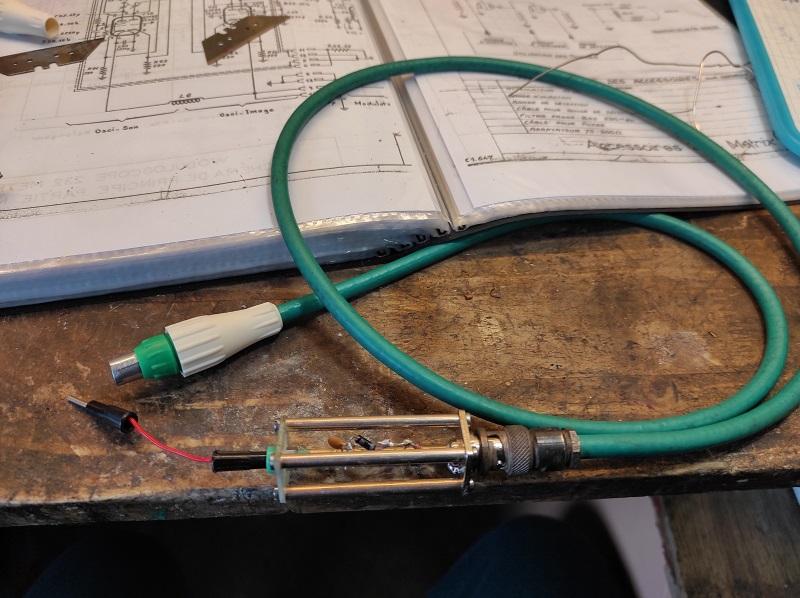

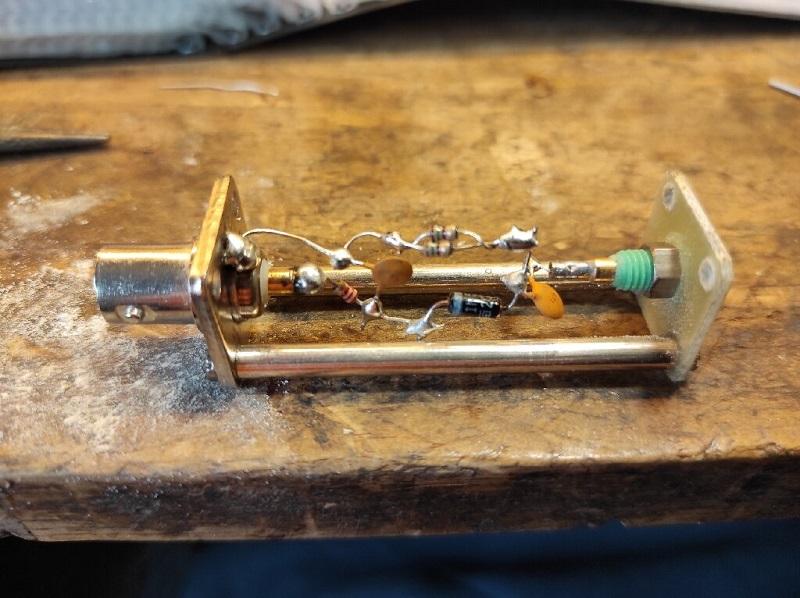

La sonde avec les composants assemblés :Un peu plus loin dans l'assemblage, avec le profil en U coupé à dimension, puis un profil plat vient faire "couvercle par-dessus":La sonde ici avec le câble BNC/Coaxial 9 mm et un câble banane 2 mm :
Remplaçable par un connecteur grip-fil par exemple :

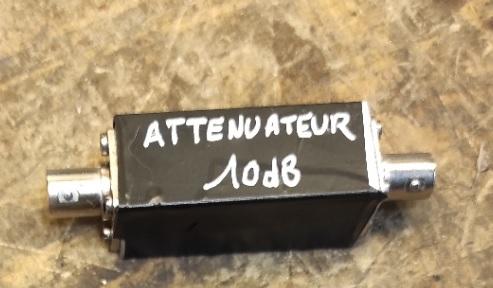

Atténuateur 10db :
Là encore, la fabrication ne diffère pas, mais il vous faudra cette fois prévoir 2 embases BNC à chaque extrémité.
Toujours utiliser des résistances "carbone":
-1 résistance carbone de 100 ohms.
-1 résistance carbone de 150 ohms.

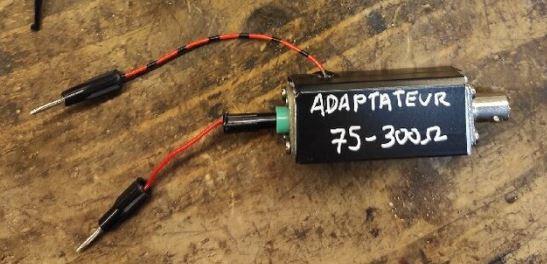

Adaptateur 75/300 ohms :
-1 résistance carbone de 82 ohms.
-2 résistances carbone de 150 ohms.
1 résitance carbone de 120 ohms
Ici, il faut sortir deux fils, mais n'ayant pas la place pour une deuxième prise banane, j'ai opté pour la solution suivante : sortir le fil par le blindage, en faisant un noeud dessous pour éviter tout arrachage.

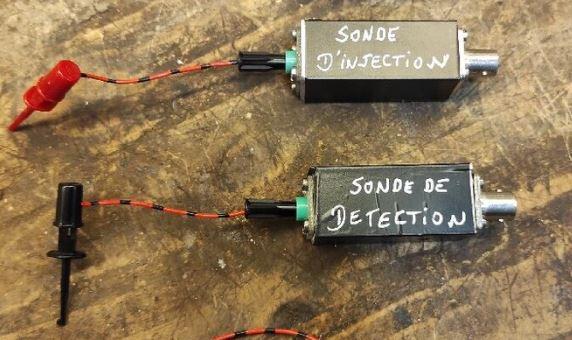

Et voilà des sondes prêtes pour un long usage à l'atelier?!
