ALIM. B.T de Jean Pierre
Suite à mon article original :
http://radioman64.e-monsite.com/pages/mes-constructions/recyclage-d-une-alimentation-pc-en-alim-d-atelier-a-tensions-fixes.html
Jean pierre m'a envoyé le compte rendu de l'alimentation basse tension qu'il a réalisé à partir d'une vieille alim de PC:
:
Réalisation d’une alimentation, récupération de PC,
suivant les données et explications de DOMI 64 sur son site

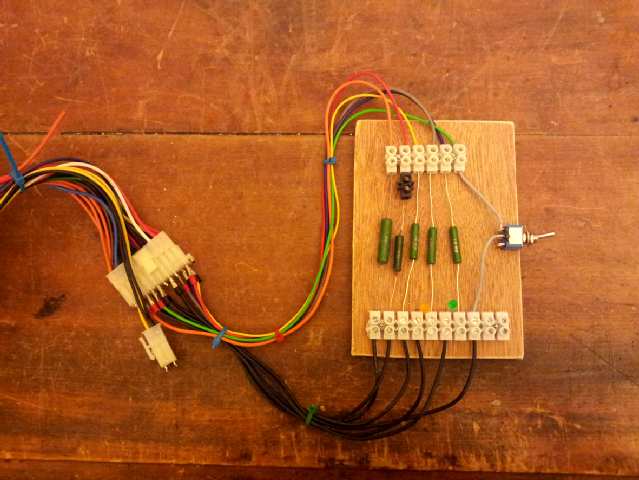

Réalisation du montage Test permettant de vérifier l’alimentation de base ; j’ai récupéré la prise du testeur sur une vieille carte mère ce qui me permet de vérifier d’autres alimentations déclassées

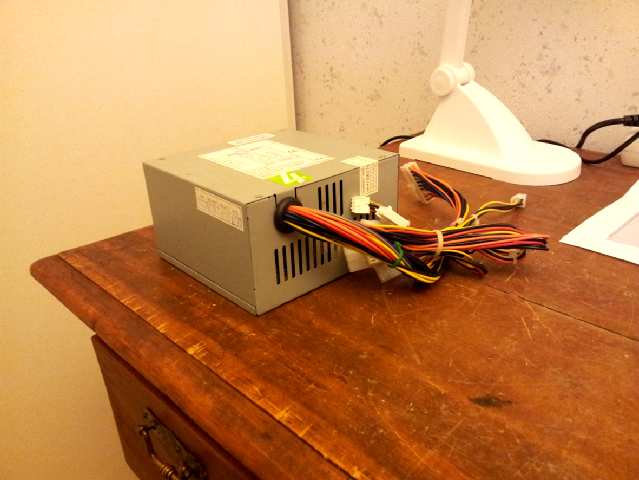

Alimentation de PC bonne pour modification ; Celle utilisée est sa cousine, elle possède un ventilateur plus important et silencieux.

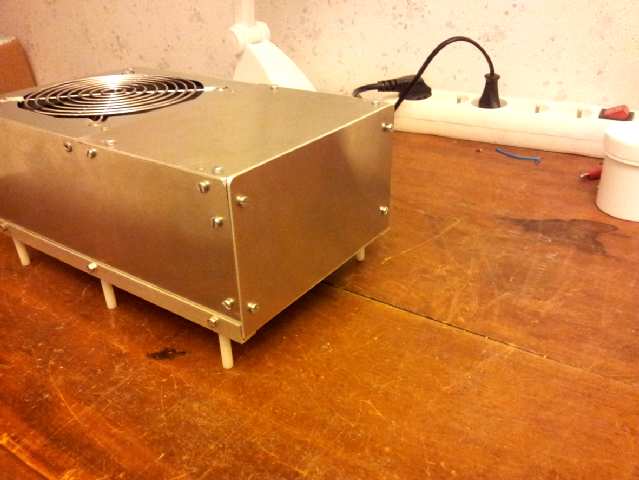

Réalisation du coffret à partir d’une plaque d’aluminium de
500*250 m/m épaisseur 1.5 m/m achetée avec des cornières alu
de 10 m/m épaisseur 1m/m ; j’ai remplacé certaines vis des cotés
par des rivets alu ; la façade et le dessus sont vissés sur les cornières

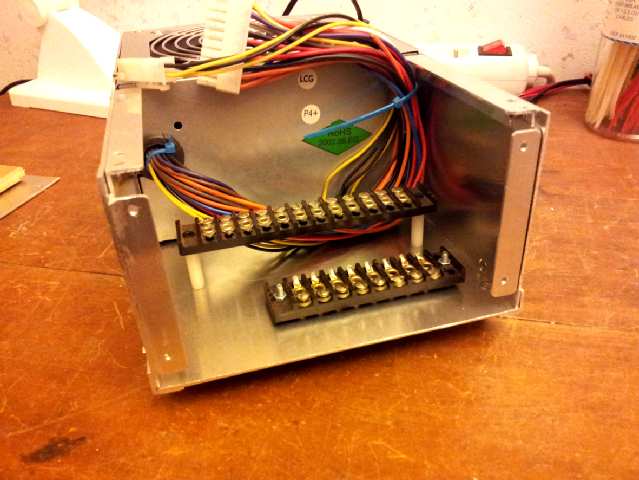

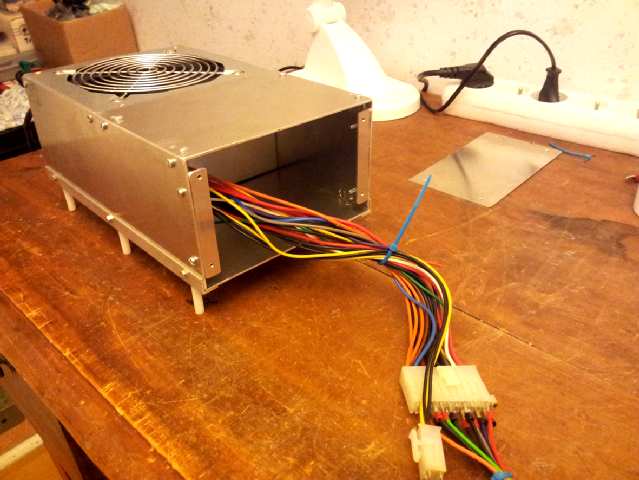

Où l’on retrouve tous les fils de l’alimentation avant la sélection
On peut apercevoir le branchement vers le testeur photo 1
Au vue du nombre de fils nécessaires il a fallu trouver un système
Afin d’avoir des branchements faciles d’utilisation pour les
résistances indispensables au bon fonctionnement des LED
de l’interrupteur de Stand By et d’une charge minime sur l’alim

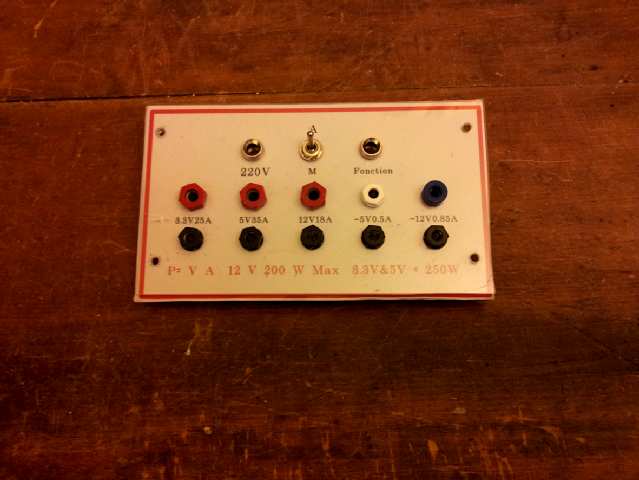

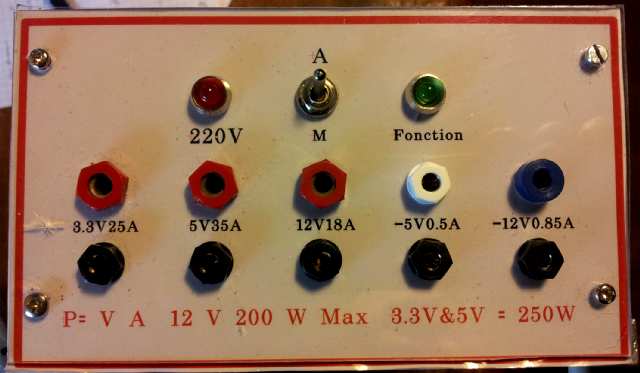

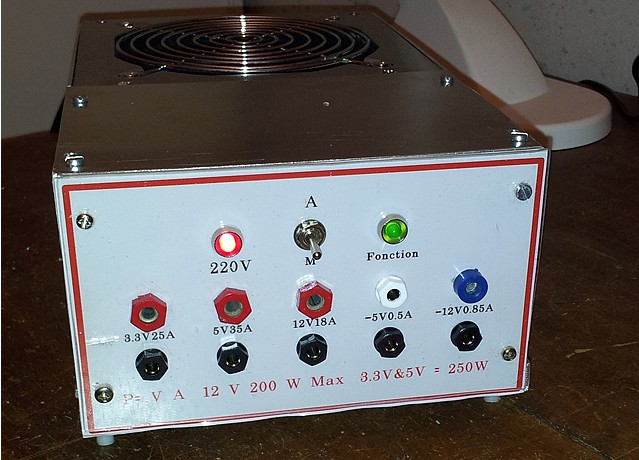

Présentation de la façade utilisation de papier Photo recouvert
D’un plexiglas de 2 m/m

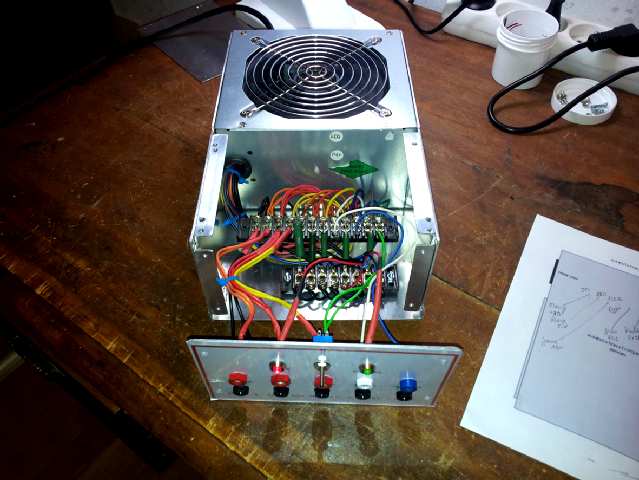

Réalisation du câblage sans trop de difficulté ; j’avais prévu
100 m/m de profondeur sur la largeur du coffret
Les fils alimentés en 3.3V, 5 V, 12 V utiles sont triplés du fait des ampérages possibles, les autres sont simples.
Les fils 0 V noirs sont en correspondances par rapport aux voltages
Disponibles

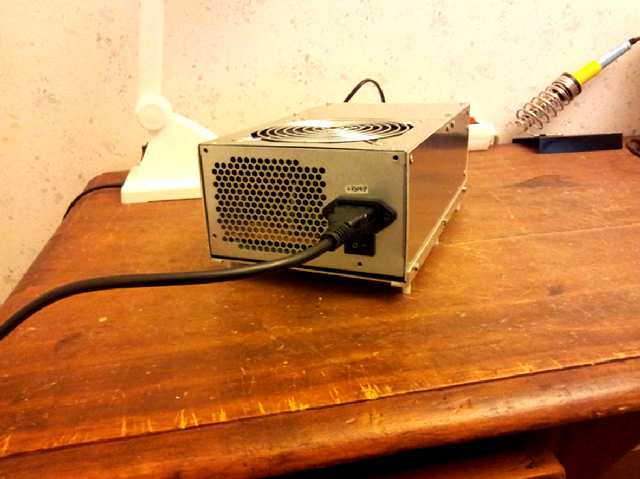

Vue Arrière de l’alimentation ; on remarquera les connections de
l’alimentation PC avec l’interrupteur de mise sous tension
Et la prise d’alimentation

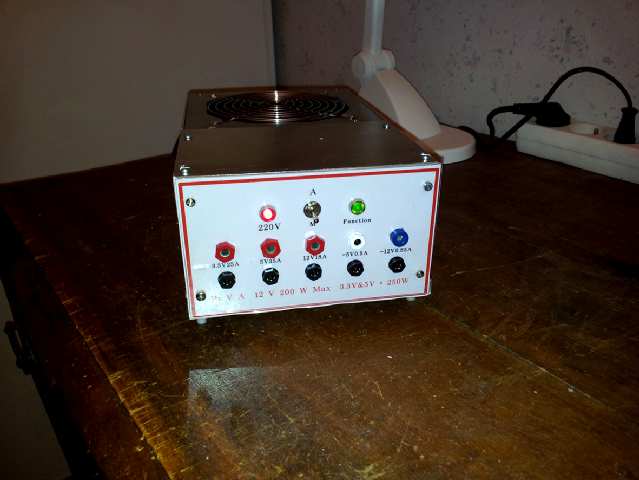

Tout fonctionne:
LED Rouge = Sous Tension
LED Verte = Stand-By et utilisation
Relevé des tensions obtenus et ampérage théorique
3.3 V => 3.34 V 25 A
5 V => 5.01 V 35 A
12 V => 12.39 V 18 A
-5 V => - 4.76 V 0.5 A
-12 V => -11.72 0.85 A
Sous 12 V ne pas dépasser 200 W
Si 3.3 V et 5V sont utilisés ensemble 250 W maximum
Dans la pratique il est conseillé de ne pas dépasser 10 A par
tension positive pour des questions de section de fil interne!
Remerciements
Encore une fois Merci à DOMI64 pour la mise à disposition de ses schémas et explications donnés sur son site
Jean Pierre Vargas
