Groupe de leçons N°8

Le 8è groupe de leçons nous propose:

Groupe 8

Leçon théorie N°6:
http://1drv.ms/1O1z3Et
Leçon pratique N°6:

Leçon mathématiques N°6:

Leçon réparations N°3:




Leçon Théorie N°6

Le tube TRIODE, étages d'amplification, + Exercices de révision

Leçon pratique N°6

Le contrôleur universel: 3è partie du montage: suite du câblage!

Leçon de mathématiques N°6

Envoyée par Jean Marchal:

Mesure des superficies

Géométrie dans l'espace.

Exercices de révision

Leçon réparations N°3

Pannes dans les circuits d'alimentation.

Schémas N°2

Les récepteurs commerciaux!

MES COMMENTAIRES:



La "leçon pratique N° 6" poursuit le câblage du contrôleur avec la mise en place des résistances de précision:

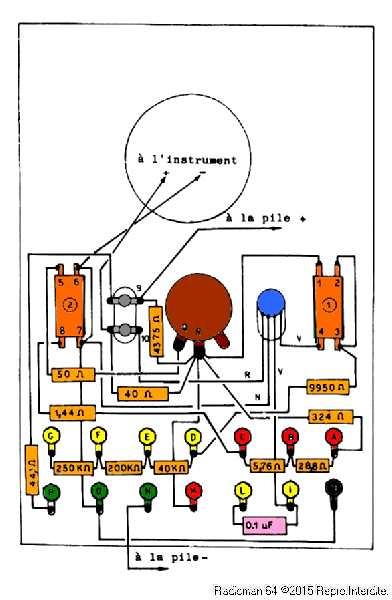

On va suivre le plan:Cablage controleur

J'ai rajouté des couleurs pour me repérer plus facilement!

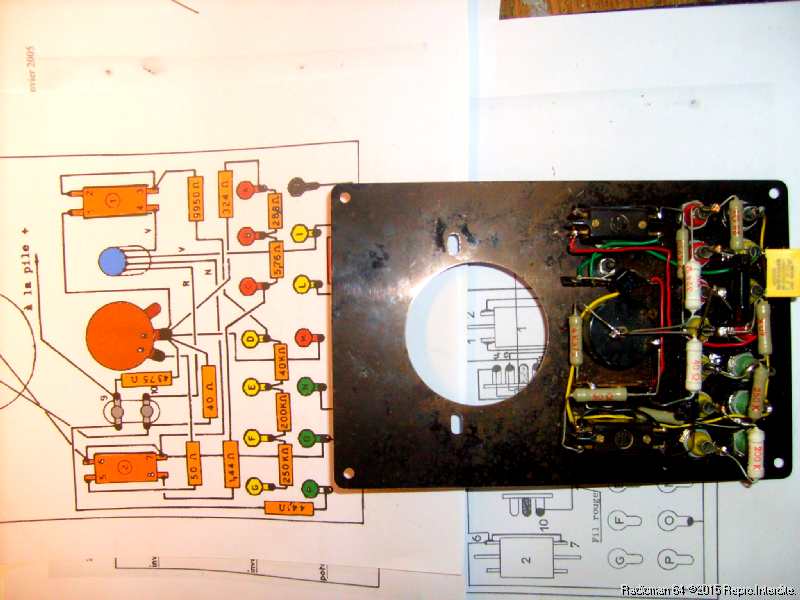

Les résistances de précision sont marquées en clair, par contre elles sont assez volumineuses et il faut les "serrer" assez pour pouvoir les caser:S7301850

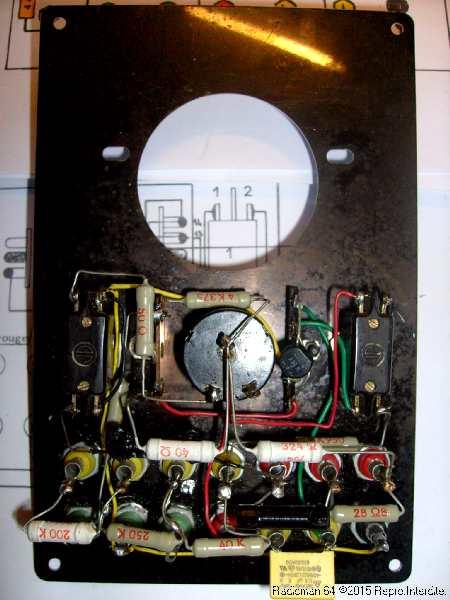

Tout est câblé au plus juste!S7301848

Le montage du contrôleur est quasiment terminé: le condensateur d'origine (papier goudron) qui était HS a été remplacé par un condensateur moderne de 0,1µF250V-X2.

Un lecteur m'a indiqué l'inversion des résistances de 200K et 250K!

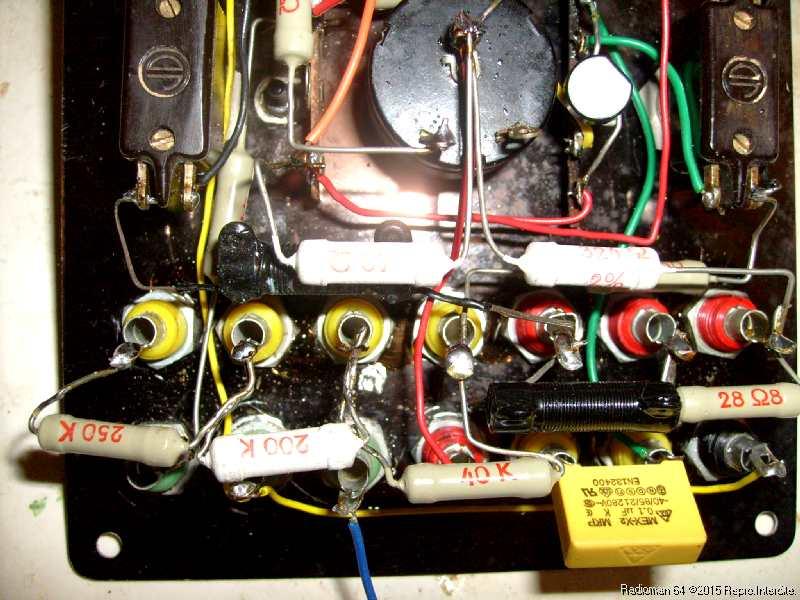

Voici donc le câblage corrigé:

S7301857Et encore merci!

Il restera à brancher le galvanomètre (qui va arriver dans le prochain colis) , brancher la pile 4,5V pour l'ohmmètre, et monter le tout dans son boitier plastique...

Passons à la leçon "théorique N°6" dans laquelle on va étudier en détails la constitution et le fonctionnement d'un tube triode, on va également découvrir la notion d'amplification du signal avec un schéma d'application.

Des exercices de révision sont proposés à la fin de la leçon.



La leçon de "mathématiques N°6" nous explique comment mesurer des superficies et aborde des notions de géométrie dans l'espace + quelques exercices de révision!



Dans la leçon de "réparations N°3" on va découvrir comment détecter les pannes d'alimentation dans les récepteurs radio:

*Postes sur piles, mixtes et sur secteur....

*Particularités des récepteurs "tous courants".



Enfin dans le fascicule "schémas N°2" on va trouver des schémas simples de récepteurs à 1, 2, et 3 tubes.

Une fois toutes ces notions bien apprises on va passer au groupe de leçons suivant:

==> Groupe de leçons N°9







Date de dernière mise à jour : 02/07/2020

Commentaires

  • cbille
    • 1. cbille Le 08/01/2016
    Bonsoir,Je n'arrive pas à ouvrir les groupe de leçons à partir du n°9 avec la nouvelle
    présentation, je ne sais quoi faire .
    Merci pour votre aide.
    Christian.
    • radio-man64
      • radio-man64Le 08/01/2016
      bjr, vous "surlignez" en bleu le lien avec la souris (clik gauche appuyé) et vous faites un clik droit: ouvrir le lien dans un nouvel onglet....et le fichier se télécharge automatiquement (testé a l'instant sur 3 lecons differentes)
  • Michou08
    • 2. Michou08 Le 12/11/2015
    Tout d'abord, bravo pour votre travail et l’ensemble de votre site qui est fort bien fait et où je trouve une mine de renseignements. C’est un site de référence pour moi qui suis amateur de radios anciennes, mais pas du métier. J’apprécie les personnes comme vous qui donnent de leur temps pour partager leur savoir et leur expérience. Ça fait longtemps que je voulais vous le dire. C’est fait.
    Ceci dit, peut-être que je me trompe, mais ôtez-moi d’un doute : Est-ce que les résistances de 200 K et 250 K ne sont pas inversées sur les fiches bananes jaunes sur la photo représentant le montage du contrôleur ?
    • radio-man64
      • radio-man64Le 13/11/2015
      bjr, merci de vos enouragements! a priori il n'y a pas d'erreur mais dans une prochaine leçon on va vérifier en détail le fonctionnement du contrôleur universel: on verra à ce moment là si il y a lieu d'apporter une modification. cdlt domi64
    • radio-man64
      • radio-man64Le 13/11/2015
      Effectivement l'erreur est flagrante: je viens de la corriger! Merci encore! cdlt Domi64
