Groupe de leçons N°6

Le sixième groupe de leçons comprends:

GROUPE 6
Leçon théorique N°4:
http://1drv.ms/1WwOsyB
Leçon de Mathématiques N°4:
http://1drv.ms/1WwOGWD
Leçon pratique N°4:
http://1drv.ms/1WwONRO
Leçon de réparations N°2:
http://1drv.ms/1WwOWoo

Copier/coller le lien dans votre navigateur, vous avez ensuite le choix:

=> soit visualiser le cours avec "Word on line".

=> Soit le télécharger pour l'imprimer ou le consulter plus tard en cliquant sur les 3 points en haut à droite!



Leçon théorique N°4

Les courants pulsés, le redressement + exercices de révision



Leçon de mathématiques N°4



Envoyée par Jean Marchal:



Algèbre + exercices de révision



Leçon pratique N°4

Montage du contrôleur universel: 1re partie...La mécanique!



Leçon de réparations N°2



Examen général du récepteur en panne.



MES COMMENTAIRES

La partie "pratique" nous propose le début du montage du contrôleur universel:

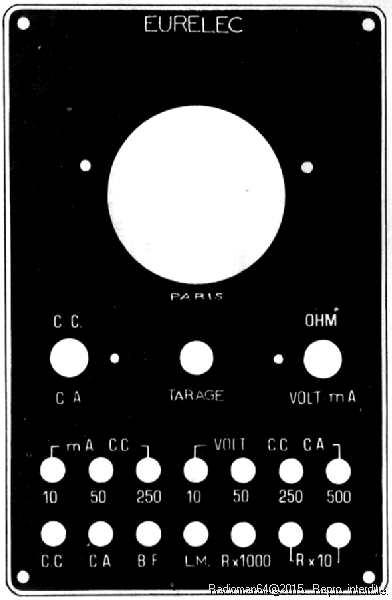

La façade:Facade 2

On va y monter les éléments fournis !

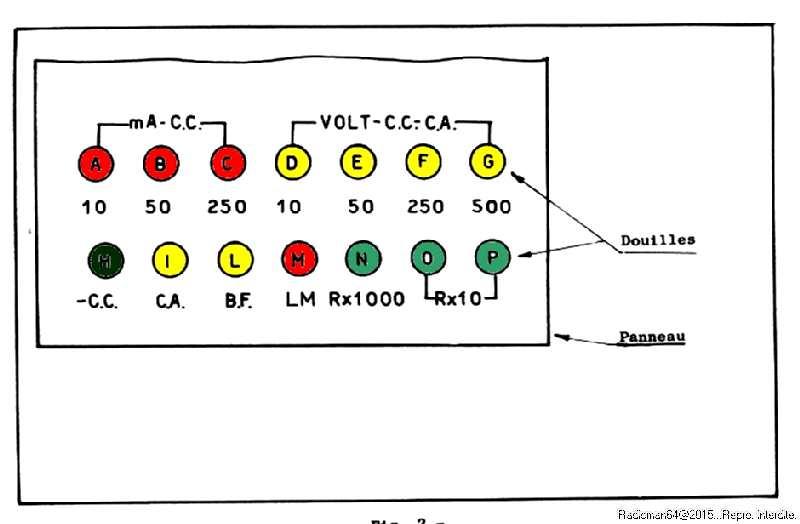

Les douilles femelles sont repérées par couleurs en suivant l'implantation suivante:

Ca01

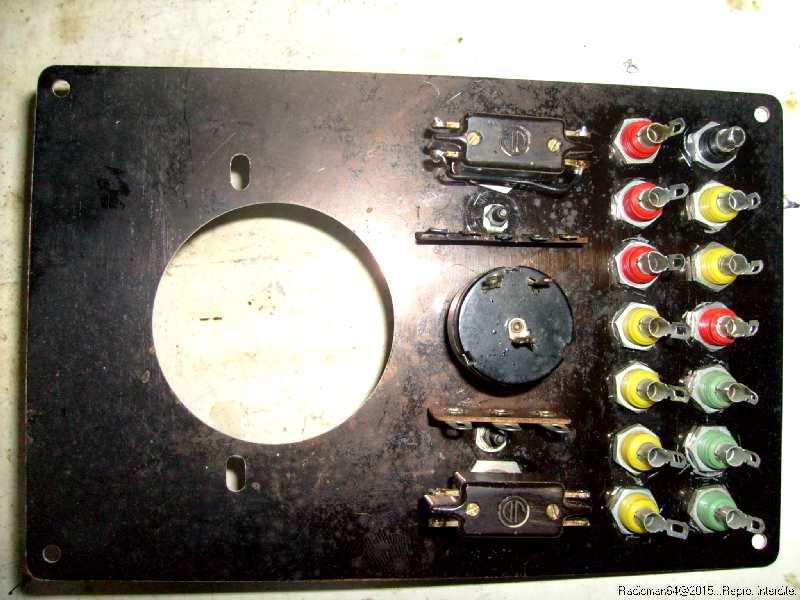

Il reste a rajouter les deux inverseurs, le potentiomètre, et les deux barettes à cosses:S7301811

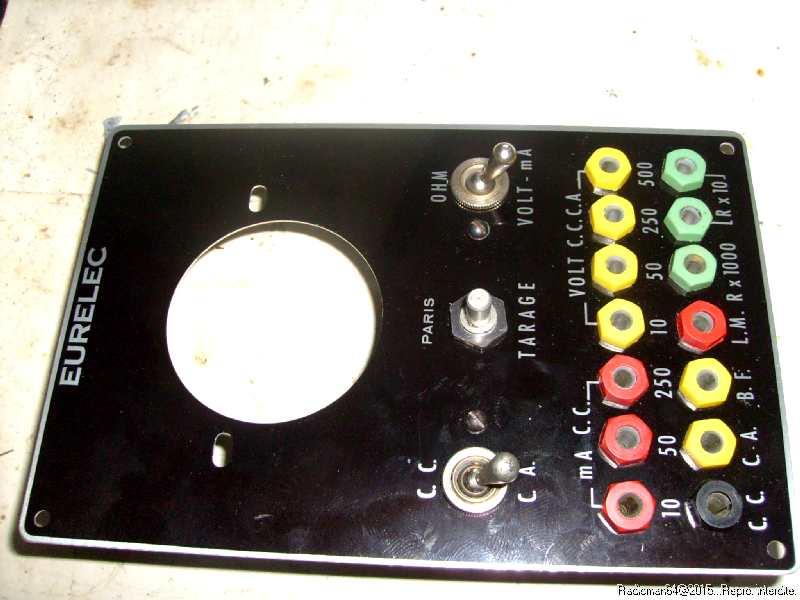

Et voila la façade du contrôleur qui commence à prendre des couleurs:S7301808

On continuera le montage dans la prochaine leçon!



Dans la partie "théorique" on aborde le "redressement" du courant: sujet intéressant qui présente les différents types de redresseurs dont certains (électrolytiques et mécaniques) sont très anciens.

En 1959 on ne parle pas encore de diodes au silicium!



Les mathématiques ont pour sujet l'algèbre et les équations... + quelques exercices de révision!



Le cours de réparations nous explique comment aborder un poste en panne: ce qu'il faut faire et surtout ne pas faire...



Tout cela nous amène vers le prochain groupe de leçons:

Groupe de leçons N°7
