Groupe de leçons N°3

Voici les leçons qui composent ce groupe:

Lecon théorie N°2:


Leçon pratique N°2:


Leçon mathématiques N°2:


Leçon dépannage N°1:


Lecon théorie N°2:

On étudie les tensions alternatives, les transformateurs + quelques exercices de révision

Leçon pratique N°2:

Etude des symboles des différents composants...

Exercices pratiques sur les schémas électroniques.

Comment aménager chez soi le coin "étude et bricolage".

Apprendre à faire de bonnes soudures!

Correction des exercices de la leçon 1

Leçon mathématiques N°2

Envoyée par Jean Marchal:

Puissances et racines carrées...

Exercices de révision.

1re leçon de "réparations"

les conseils préliminaires!

Mes commentaires:

La leçon pratique continue l'étude des composants et leur représentation schématique: quelques exercices vous sont proposés!

Le sujet suivant traite de l'aménagement du coin "bricolage": à aborder avec un certain recul car l'installation électrique proposée ne correspond pas aux normes actuelles de sécurité: on est en 1961, ne l'oublions pas!

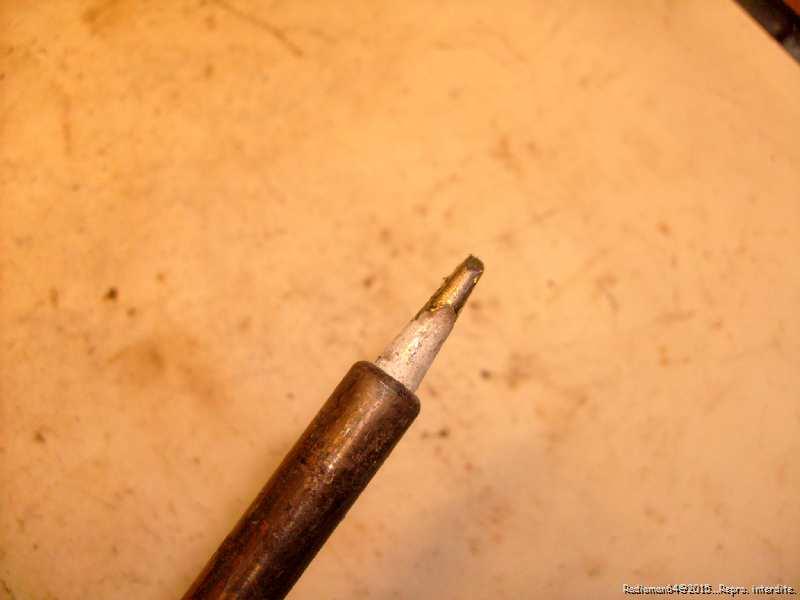

Enfin des exercices de soudures pour "apprivoiser" le fer à souder:Il nous faut tout d'abord une panne de fer bien propre!

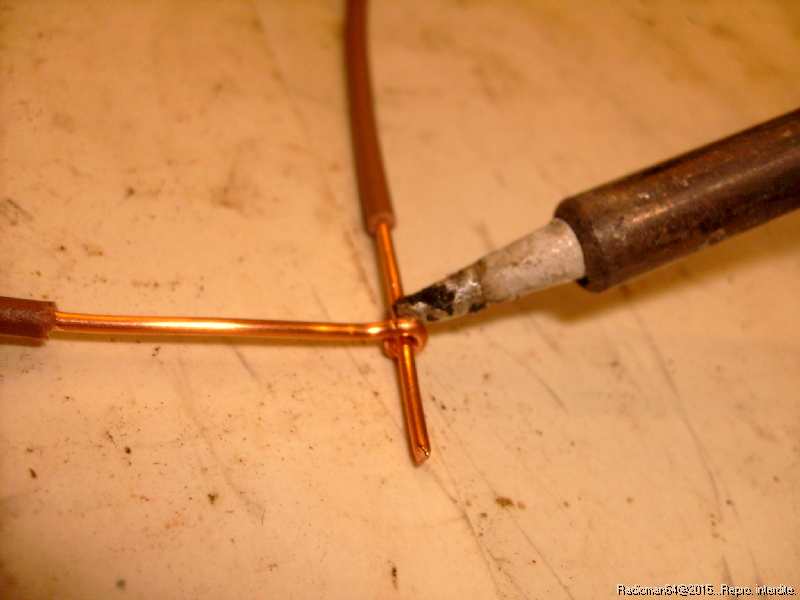

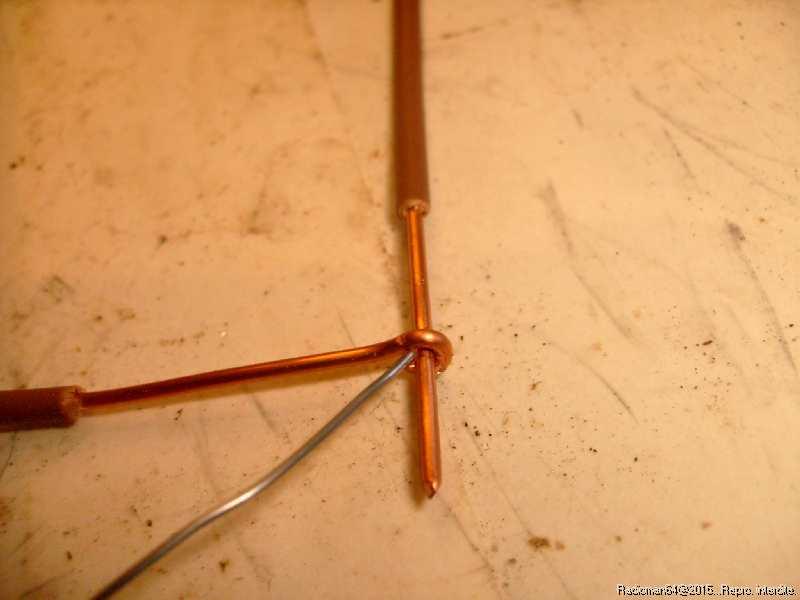

Ensuite on va approcher la soudure de la pièce à souder que l'on va chauffer avec le fer:

Ne pas mettre la soudure en contact avec la panne du fer car le flux décapant se volatilise et ne sert plus à rien!

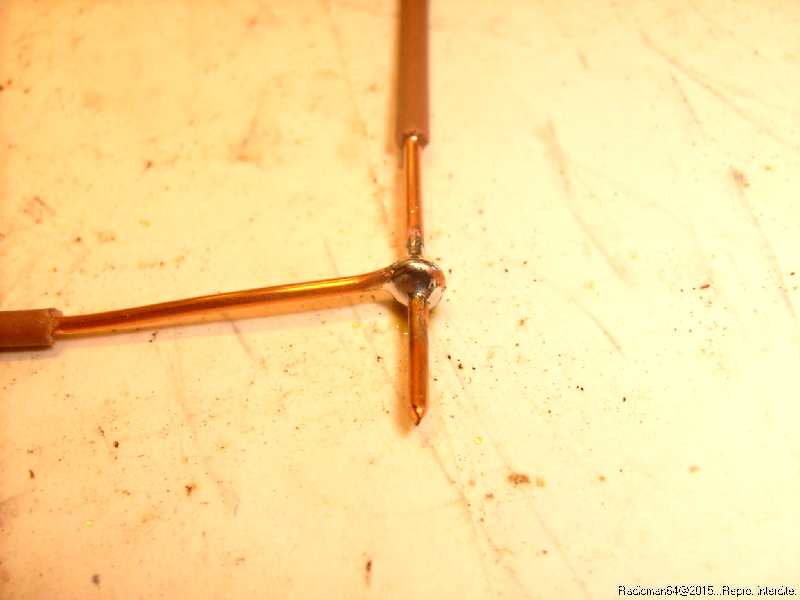

La soudure doit "couler" sur la pièce à souder et devenir brillante!

Cela doit être fait rapidement pour ne pas endommager les autres composants.

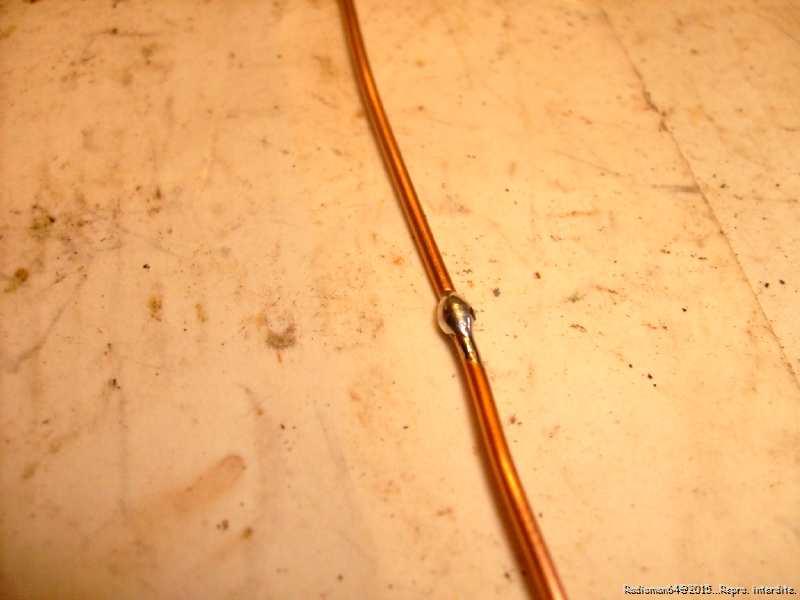

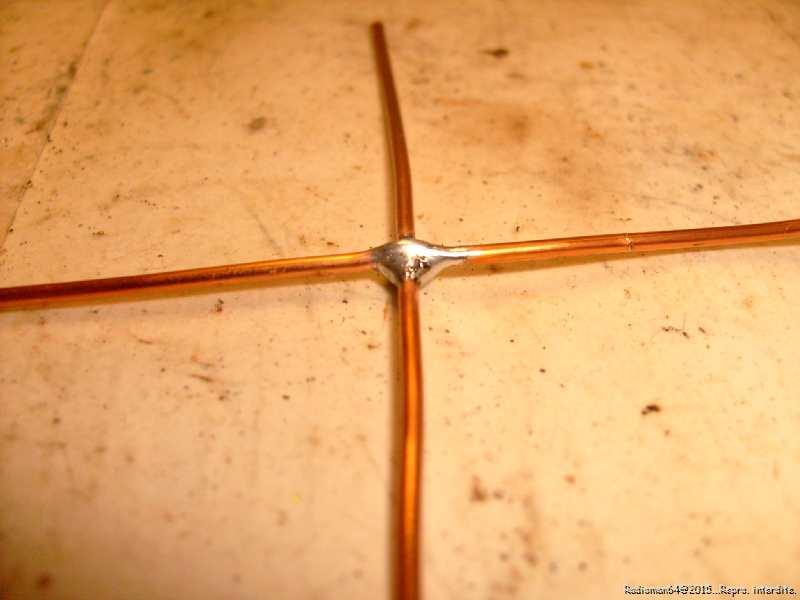

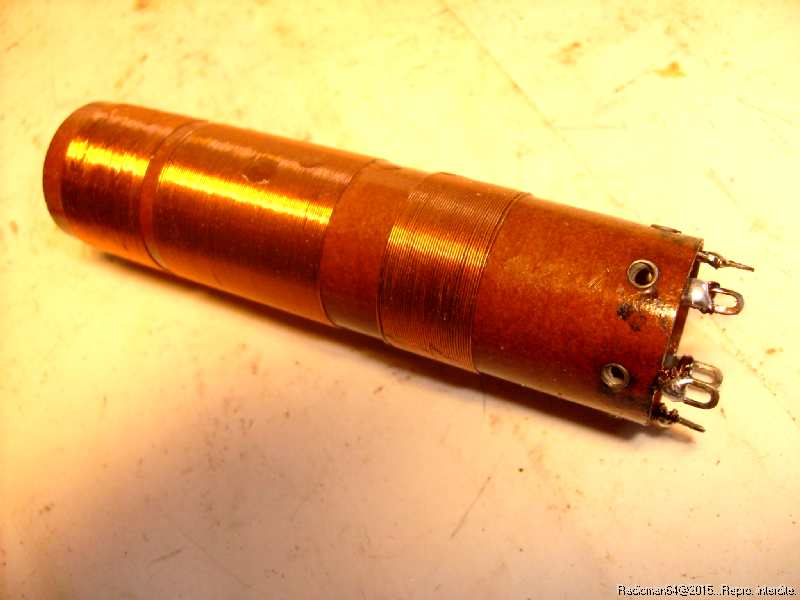

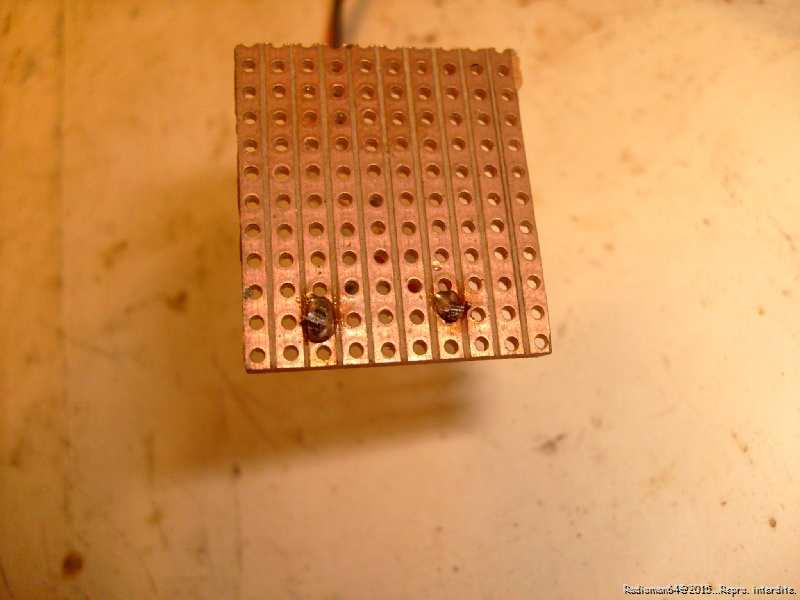

2 ftls qui se croisent peuvent être soudés ainsi, tout comme deux fils bout à bout ...Mais c'est plus délicat!Sur un circuit imprimé il faudra être très rapide pour ne pas décoller les bandes de cuivre:Il nous reste à souder les fils de notre "transfo H.F" ...

Pas si facile, car il faut bien nettoyer le fil émaillé et gratter les cosses!

A la fin de la leçon se trouvent les corrections des exercices précédents...
