Groupe de leçons N°23

Ce groupe de leçons comprend :

Groupe de leçons N°23

Leçon théorique N°21

Leçon pratique N°21

Leçon commerciale N°11
f
Formulaire N°9

Vocabulaire N°14


Leçon théorique N°21

Les condensateurs et leurs caractéristiques

Leçon pratique N°21

Récepteur à réaction avec étage amplificateur.

Leçon commerciale N°11

Les réparations à domicile

Formulaire N°9

Calcul résistance grille-écran

Vocabulaire N°14

La lettre "H"

Mes commentaires:

La leçon pratique N°21 nous propose de réaliser une variante au récepteur à réaction monté dans les leçons précédentes :

On va utiliser la partie triode du tube ECH81 en ampli HF et sa partie Heptode en détectrice à réaction, la partie BF est inchangée.

Le potentiomètre utilisé en contrôle de tonalité va maintenant doser l'amplification HF et devenir un réglage de "sensibilité".

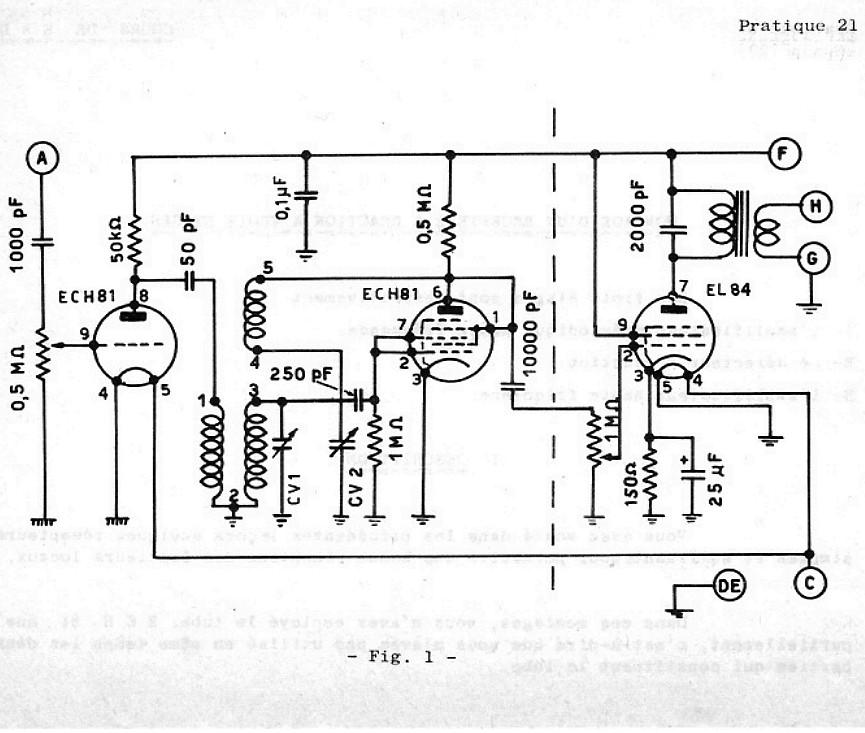

Voici le schéma du poste :

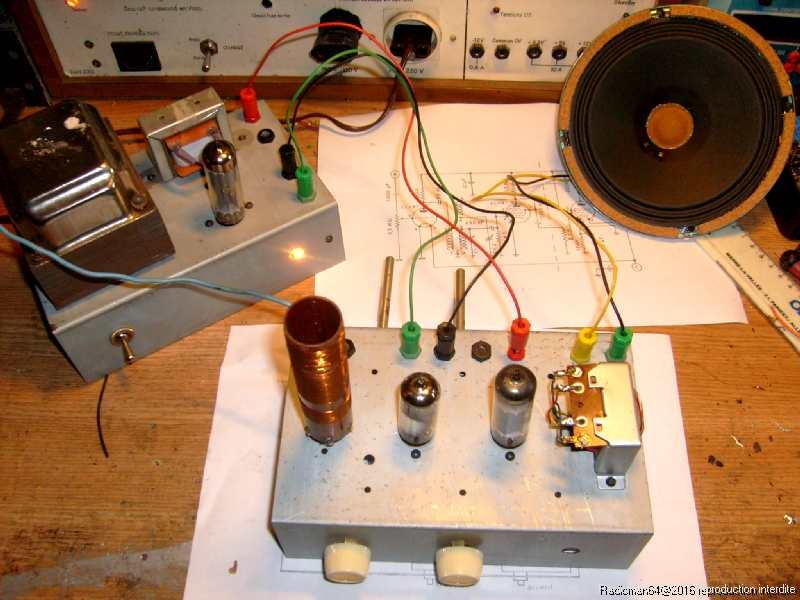

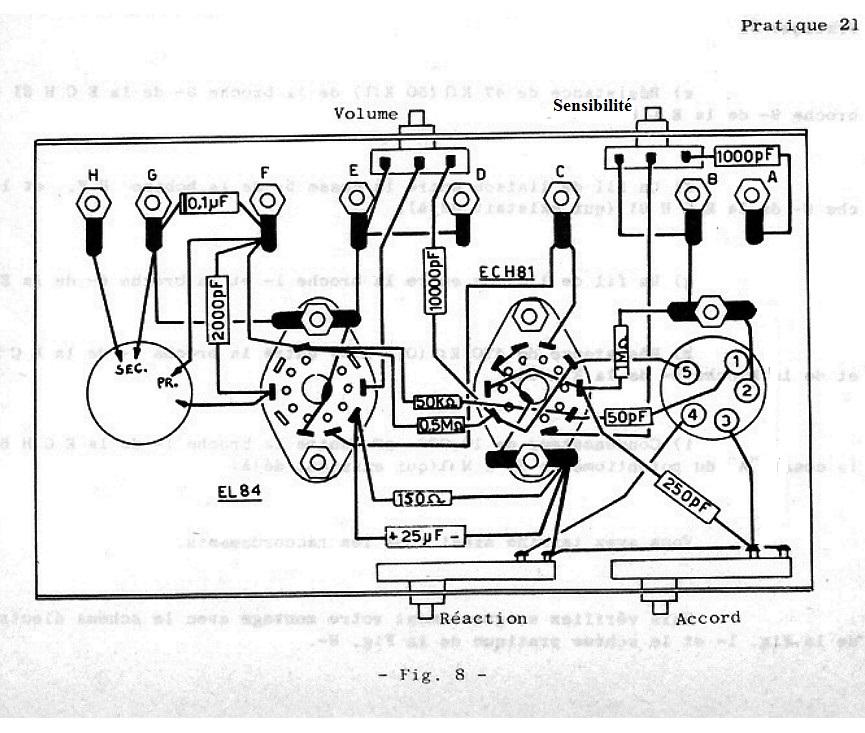

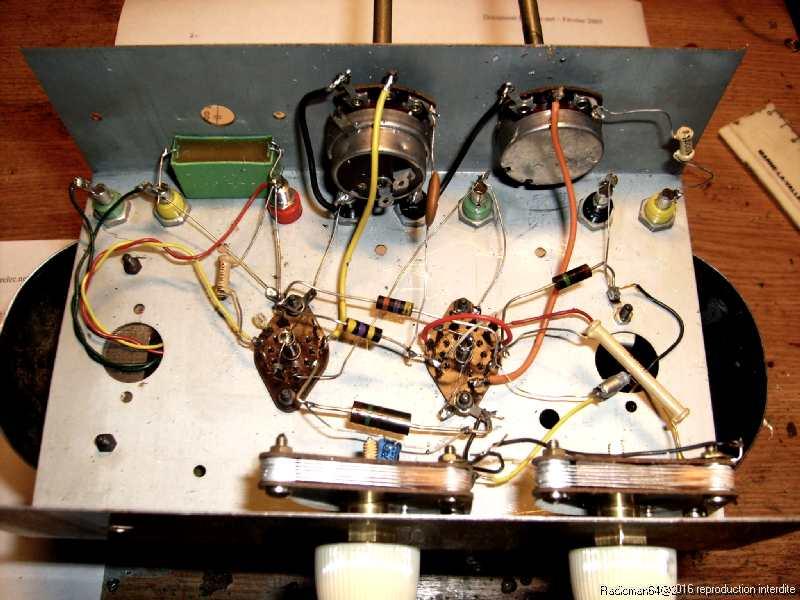

Pour le câblage il faut dessouder tous les composants arrivant sur le support de l'ECH81 et on va le recâbler broche à broche en suivant le plan fourni:Rien de compliqué, après une vérification complète le montage est prêt à être branché!Un premier essai sur table:

Une fois de plus je suis obligé d'attendre la nuit pour avoir un peu de réception, mais l'amélioration n'est pas flagrante, c'est peut-être du à mes conditions de réception difficiles !

Les autres cours :

Le cours théorique N°21 s'intéresse aux condensateurs:

les différents modèles: fixes, ajustables, variables...

Fabrication, limites d'utilisation, technologie, tous les domaines sont abordés!

La leçon commerciale N°11 nous donne des conseils pour effectuer les dépannages à domicile...

Le formulaire N°9 va nous permettre de calculer les résistances grille-écran des montages à tubes...

Le vocabulaire N°14 concerne la lettre "H".

Une fois ces notions acquises, nous pouvons aborder le groupe de leçons N°24:    Groupe de leçons N°24
